雅特力AT32A403开发板评测 05 0.96寸 IIC接口 OLED模块显示

1.软硬件平台

    1. 软硬件平台

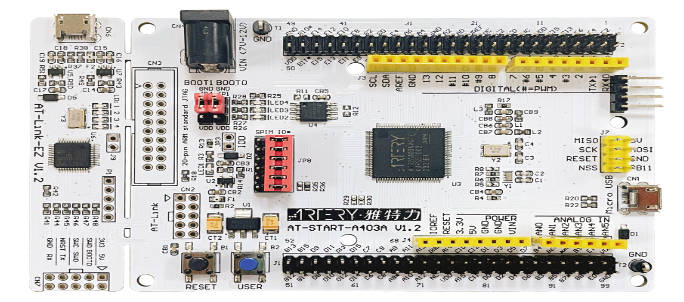

    2. AT32A403A Board开发板

    3. MDK-ARM Keil

    4. 0.96寸 IIC接口 OLED显示模块

      在这里插入图片描述

2.IIC总线

处理器和芯片间的通信可以形象的比喻成两个人讲话：1、你说的别人得能听懂：双方约定信号的协议。2、你的语速别人得能接受：双方满足时序要求。

OLED 显示函数支持
  1. OLED 显示字符、字符串 汉字
void OLED_ShowChar_06x08(uint8_t X, uint8_t Y, uint8_t Char);//显示字符函数
void OLED_ShowString_06x08(uint8_t X, uint8_t Y, uint8_t *String);//显示字符串函数
void OLED_ShowCHinese(uint8_t X,uint8_t Y,uint8_t Chinese);//显示汉字函数
void OLED_ShowChar_08x16(uint8_t X, uint8_t Y, uint8_t Char);//显示字符函数
void OLED_ShowString_16x16(uint8_t X, uint8_t Y, uint8_t *String);//显示字符串函数
  1. OLED 显示整型数字/浮点型数字/二进制数字/十六进制数字
void OLED_ShowNumber_SignedInteger_06x08(uint8_t X, uint8_t Y, int16_t IntegerNumber, uint8_t Count);//显示有符号整型数字函数
void OLED_ShowNumber_UnsignedInteger_06x08(uint8_t X, uint8_t Y, uint16_t IntegerNumber, uint8_t Count);//显显示无符号整型数字函数
void OLED_ShowNumber_Float_06x08(uint8_t X, uint8_t Y, float FloatNumber, uint8_t Count1, uint8_t Count2);//显示浮点数函数
void OLED_ShowNumber_Binary_06x08(uint8_t X, uint8_t Y, unsigned long BinaryNumber, uint8_t Count);//显示数组函数
void OLED_ShowNumber_Hex_06x08(uint8_t X, uint8_t Y, unsigned long BinaryNumber, uint8_t Count);//显示十六进制数字函数
  1. OLED 基本绘图函数
//  OLED 绘制直线
void OLED_DrawLine(uint8_t X, uint8_t Y, uint8_t PointData);
//  OLED 绘制图像
void OLED_RollDisplay(void);//设置水平左右移
void Draw_BMP(uint8_t x0,uint8_t y0,uint8_t x1,uint8_t y1,uint8_t BMP[]);
//画点函数
void OLED_DrawDot(uint8_t X,uint8_t Y,uint8_t T);
//画直线函数
void LCD_DrawLine(uint32_t X1, uint32_t Y1, uint32_t X2,uint32_t Y2);
//dot ==1 表示亮显示出来
void OLED_Fill_Draw_circle(uint8_t X0,uint8_t Y0,uint8_t r,uint8_t dot);
//ucFilled ==1 表示填充 //画直圆函数
void OLED_DrawCircle( uint16_t usX_Center, uint16_t usY_Center, uint16_t usRadius, uint8_t ucFilled );
//画矩形函数
void LCD_DrawRectangle(uint16_t X1, uint16_t Y1, uint16_t X2, uint16_t Y2);

3.模拟IIC移植 OLED屏幕驱动

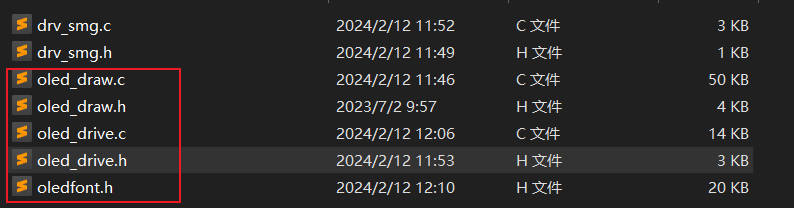

  1. 建立工程模板，添加相关驱动文件

    在之前的工程模板上进行添加文件，同时oled部分代码参考梁山派GD32F4开发板资料进行。

    olde_drive.c olde_drive.h // oled底层驱动文件，包括软件iic实现，oled引脚配置，oled初始化.

    olde_draw.c olde_draw.h // oled应用层文件，主要是绘图api实现（可以移植到其他开发板，不需要改，仅配置好驱动文件即可

    在这里插入图片描述

  2. 配置引脚

    选择引脚，进入工程开始编写屏幕引脚初始化代码。

    为了方便后续移植，我在oled_drive.h处宏定义了每一个引脚，后续根据需要进行修改即可。

    #define OLED_GPIO_PORT   GPIOA
#define OLED_GPIO_CLOCK  CRM_GPIOA_PERIPH_CLOCK

#define SCL_GPIO_PORT            GPIOA
#define SCL_GPIO_PIN             GPIO_PINS_5
#define SCL_GPIO_CLK_ENABLE()    CRM_GPIOA_PERIPH_CLOCK

#define SDA_GPIO_PORT            GPIOA
#define SDA_GPIO_PIN             GPIO_PINS_6
#define SDA_GPIO_CLK_ENABLE()    CRM_GPIOA_PERIPH_CLOCK

  3. 屏幕GPIO端口初始化配置

    void OLED_GPIO_Configuare(void)
{

  gpio_init_type gpio_init_struct;

  /* enable the gpioa clock */
  crm_periph_clock_enable(OLED_GPIO_CLOCK, TRUE);

  /* set default parameter */
  gpio_default_para_init(&gpio_init_struct);

  /* configure the gpio */
  gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;
  gpio_init_struct.gpio_out_type  = GPIO_OUTPUT_PUSH_PULL;
  gpio_init_struct.gpio_mode = GPIO_MODE_OUTPUT;
  gpio_init_struct.gpio_pins = SDA_GPIO_PIN |SCL_GPIO_PIN;
  gpio_init_struct.gpio_pull = GPIO_PULL_NONE;
  gpio_init(OLED_GPIO_PORT, &gpio_init_struct);
}

  4. IIC接口宏定义设置

    //-----------------OLED IIC端口定义----------------

#define OLED_SCLK_Clr() gpio_bits_reset(SCL_GPIO_PORT,SCL_GPIO_PIN)//SCL IIC接口的时钟信号
#define OLED_SCLK_Set() gpio_bits_set(SCL_GPIO_PORT,SCL_GPIO_PIN)

#define OLED_SDIN_Clr() gpio_bits_reset(SDA_GPIO_PORT,SDA_GPIO_PIN)//SDA IIC接口的数据信号
#define OLED_SDIN_Set() gpio_bits_set(SDA_GPIO_PORT,SDA_GPIO_PIN)

  5. 软件IIC代码实现

    //==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: IIC_Start
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void IIC_Start()
{
	OLED_SCLK_Set() ;
	OLED_SDIN_Set();
	OLED_SDIN_Clr();
	OLED_SCLK_Clr();
}
//==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: IIC_Stop
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void IIC_Stop()
{
    OLED_SCLK_Set() ;
	OLED_SDIN_Clr();
	OLED_SDIN_Set();
}
//==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: IIC_Stop
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void IIC_Wait_Ack()
{
	OLED_SCLK_Set() ;
	OLED_SCLK_Clr();
}
//==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: Write_IIC_Byte
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void Write_IIC_Byte(uint8_t IIC_Byte)
{
	uint8_t i;
	uint8_t m,da;
	da=IIC_Byte;
	OLED_SCLK_Clr();
	for(i=0;i<8;i++)
	{
		m=da;
		//	OLED_SCLK_Clr();
		m=m&0x80;
		if(m==0x80)
		{
			OLED_SDIN_Set();
		}
		else
			OLED_SDIN_Clr();

		da=da<<1;
		OLED_SCLK_Set();
		OLED_SCLK_Clr();
}

}
//==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: Write_IIC_Command
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void Write_IIC_Command(uint8_t IIC_Command)
{
   IIC_Start();
   Write_IIC_Byte(0x78);            //Slave address,SA0=0
   IIC_Wait_Ack();
   Write_IIC_Byte(0x00);			//write command
   IIC_Wait_Ack();
   Write_IIC_Byte(IIC_Command);
   IIC_Wait_Ack();
   IIC_Stop();
}
//==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: Write_IIC_Data
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void Write_IIC_Data(uint8_t IIC_Data)
{
    IIC_Start();
    Write_IIC_Byte(0x78);			//D/C#=0; R/W#=0
	IIC_Wait_Ack();
    Write_IIC_Byte(0x40);			//write data
	IIC_Wait_Ack();
    Write_IIC_Byte(IIC_Data);
	IIC_Wait_Ack();
    IIC_Stop();
}

  6. OLED初始化函数

    //==================================================================================================
//  函数功能: OLED 外设驱动函数部分
//  函数标记: OLED_Init
//  函数说明: 初始化函数配置
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void OLED_Init(void)
{
    OLED_GPIO_Configuare();
    OLED_WR_Byte(0xAE,OLED_CMD);//--display off
	OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);//--set start line address
	OLED_WR_Byte(0xB0,OLED_CMD);//--set page address
	OLED_WR_Byte(0x81,OLED_CMD); // contract control
	OLED_WR_Byte(0xFF,OLED_CMD);//--128
	OLED_WR_Byte(0xA1,OLED_CMD);//set segment remap
	OLED_WR_Byte(0xA6,OLED_CMD);//--normal / reverse
	OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3F,OLED_CMD);//--1/32 duty
	OLED_WR_Byte(0xC8,OLED_CMD);//Com scan direction
	OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset
	OLED_WR_Byte(0x00,OLED_CMD);//

	OLED_WR_Byte(0xD5,OLED_CMD);//set osc division
	OLED_WR_Byte(0x80,OLED_CMD);//

	OLED_WR_Byte(0xD8,OLED_CMD);//set area color mode off
	OLED_WR_Byte(0x05,OLED_CMD);//

	OLED_WR_Byte(0xD9,OLED_CMD);//Set Pre-Charge Period
	OLED_WR_Byte(0xF1,OLED_CMD);//

	OLED_WR_Byte(0xDA,OLED_CMD);//set com pin configuartion
	OLED_WR_Byte(0x12,OLED_CMD);//

	OLED_WR_Byte(0xDB,OLED_CMD);//set Vcomh
	OLED_WR_Byte(0x30,OLED_CMD);//

	OLED_WR_Byte(0x8D,OLED_CMD);//set charge pump enable
	OLED_WR_Byte(0x14,OLED_CMD);//

	OLED_WR_Byte(0xAF,OLED_CMD);//--turn on oled panel


	OLED_Clear();
	OLED_Set_Pos(0,0);
}

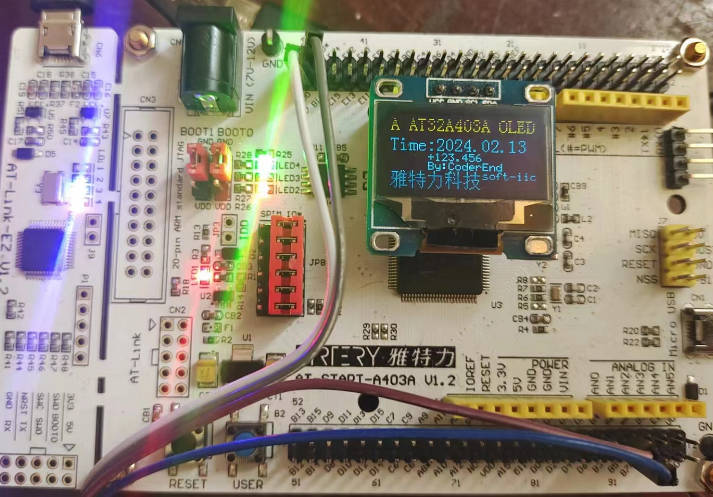

    综上所述，软件模拟IIC 驱动OLED文件完成，接下来就是应用层文件,具体参考仓库代码。

    软件模拟IIC 驱动OLED

    4.硬件IIC移植 OLED屏幕驱动

    在这里插入图片描述

    i2c_handle_type hi2cx;

    1. 建立工程模板，在软件模拟工程IIC基础上进行修改，添加宏定义进行操作

      olde_drive.c olde_drive.h // oled底层驱动文件，包括硬件iic初始化

      olde_draw.c olde_draw.h // oled应用层文件，主要是绘图api实现

    2. 配置引脚

      选择引脚，进入工程开始编写屏幕引脚初始化代码。

      为了方便后续移植，我在oled_drive.h处宏定义了每一个引脚，后续根据需要进行修改即可。

      #define I2C_TIMEOUT                      0xFFFFFFFF

#define I2Cx_ADDRESS                     0x78

#define I2Cx_PORT                        I2C1
#define I2Cx_CLK                         CRM_I2C1_PERIPH_CLOCK
#define I2Cx_DMA                         DMA1
#define I2Cx_DMA_CLK                     CRM_DMA1_PERIPH_CLOCK

#define I2Cx_SCL_GPIO_CLK                CRM_GPIOB_PERIPH_CLOCK

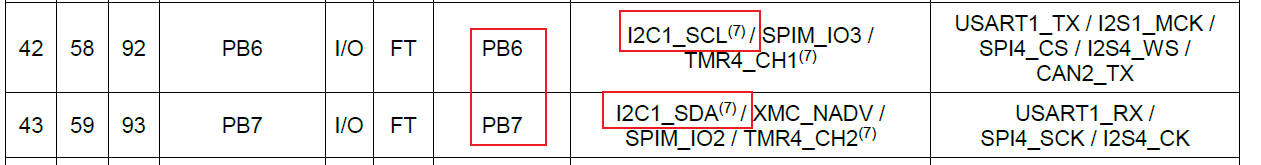

#define I2Cx_SCL_GPIO_PIN                GPIO_PINS_6
#define I2Cx_SCL_GPIO_PinsSource         GPIO_PINS_SOURCE6
#define I2Cx_SCL_GPIO_PORT               GPIOB
#define I2Cx_SCL_GPIO_MUX                GPIO_MUX_4

#define I2Cx_SDA_GPIO_CLK                CRM_GPIOB_PERIPH_CLOCK
#define I2Cx_SDA_GPIO_PIN                GPIO_PINS_7
#define I2Cx_SDA_GPIO_PinsSource         GPIO_PINS_SOURCE7
#define I2Cx_SDA_GPIO_PORT               GPIOB
#define I2Cx_SDA_GPIO_MUX                GPIO_MUX_4
#define I2Cx_CLKCTRL                     0x10F03C6A   //200K

    3. IIC1初始化配置

      void I2C_Init(i2c_handle_type* hi2c)
{
  /* reset i2c peripheral */
  i2c_reset(hi2c->i2cx);
  /* i2c peripheral initialization */
  if(hi2c->i2cx == I2C1)
  {
      gpio_init_type gpio_init_struct;
      crm_periph_clock_enable(CRM_I2C1_PERIPH_CLOCK, TRUE);
      crm_periph_clock_enable(CRM_GPIOB_PERIPH_CLOCK, TRUE);
      gpio_default_para_init(&gpio_init_struct);

      /* configure the SCL pin */
      gpio_init_struct.gpio_out_type = GPIO_OUTPUT_OPEN_DRAIN;
      gpio_init_struct.gpio_pull = GPIO_PULL_NONE;
      gpio_init_struct.gpio_mode = GPIO_MODE_MUX;
      gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_MODERATE;
      gpio_init_struct.gpio_pins = I2Cx_SCL_GPIO_PIN;
      gpio_init(GPIOB, &gpio_init_struct);

      /* configure the SDA pin */
      gpio_init_struct.gpio_out_type = GPIO_OUTPUT_OPEN_DRAIN;
      gpio_init_struct.gpio_pull = GPIO_PULL_NONE;
      gpio_init_struct.gpio_mode = GPIO_MODE_MUX;
      gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_MODERATE;
      gpio_init_struct.gpio_pins = I2Cx_SDA_GPIO_PIN;
      gpio_init(GPIOB, &gpio_init_struct);

      i2c_init(I2C1, I2C_FSMODE_DUTY_2_1, 100000);
      i2c_own_address1_set(I2C1, I2C_ADDRESS_MODE_7BIT, 0x00);
      i2c_ack_enable(I2C1, TRUE);
      i2c_clock_stretch_enable(I2C1, TRUE);
      i2c_general_call_enable(I2C1, FALSE);

      i2c_enable(I2C1, TRUE);
  }
}

    4. i2c_config_init

      static void i2c_config_init(void)
{
    hi2cx.i2cx = I2C1;
    I2C_Init(&hi2cx);
}

    5. 修改Write_IIC_Byte，Write_IIC_Data，Write_IIC_Command函数

      IIC_Config 切换软硬件IIC

      #define  IIC_Config  0     //IIC_Config=0 使用硬件IIC  IIC_Config=1 使用软件IIC

      //==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: Write_IIC_Byte
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void Write_IIC_Byte(uint8_t IIC_Byte)
{
    i2c_status_type i2c_status;

    #if IIC_Config
	uint8_t i;
	uint8_t m,da;
	da=IIC_Byte;
	OLED_SCLK_Clr();
	for(i=0;i<8;i++)
	{
		m=da;
		//	OLED_SCLK_Clr();
		m=m&0x80;
		if(m==0x80)
		{
			OLED_SDIN_Set();
		}
		else
			OLED_SDIN_Clr();

		da=da<<1;
        delay_us(3);
		OLED_SCLK_Set();
        delay_us(3);
		OLED_SCLK_Clr();
        delay_us(3);
    }
    #else
    uint8_t buff[2] = {0};
	buff[0] = IIC_Byte;
	i2c_status = i2c_master_transmit(&hi2cx, I2Cx_ADDRESS, buff, 1, 1000);
	if(i2c_status != I2C_OK)
	{
		printf("erro send %d",i2c_status);
	}
    #endif

}
//==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: Write_IIC_Command
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void Write_IIC_Command(uint8_t IIC_Command)
{
   i2c_status_type i2c_status;
   #if IIC_Config
   IIC_Start();
   Write_IIC_Byte(0x78);            //Slave address,SA0=0
   IIC_Wait_Ack();
   Write_IIC_Byte(0x00);			//write command
   IIC_Wait_Ack();
   Write_IIC_Byte(IIC_Command);
   IIC_Wait_Ack();
   IIC_Stop();
   #else
   uint8_t buff[2] = {0};
	buff[0] = 0x00;
	buff[1] = IIC_Command;
	i2c_status = i2c_master_transmit(&hi2cx, I2Cx_ADDRESS, buff, 2, 1000);
	if(i2c_status != I2C_OK)
	{
		printf("erro send %d",i2c_status);
	}
   #endif
}
//==================================================================================================
//  函数功能: IIC外设驱动函数部分
//  函数标记: Write_IIC_Data
//  函数说明: 无
//-------------------------------------------------------------------------------------------------
//  |   -   |   -   |   0   |   1   |   2   |   3   |   4   |   5   |   6   |   7   |   8   |   9
//==================================================================================================
void Write_IIC_Data(uint8_t IIC_Data)
{
    i2c_status_type i2c_status;
    #if IIC_Config
    IIC_Start();
    Write_IIC_Byte(0x78);			//D/C#=0; R/W#=0
	IIC_Wait_Ack();
    Write_IIC_Byte(0x40);			//write data
	IIC_Wait_Ack();
    Write_IIC_Byte(IIC_Data);
	IIC_Wait_Ack();
    IIC_Stop();
    #else
    uint8_t buff[2] = {0};
	buff[0] = 0x40;
	buff[1] = IIC_Data;
	i2c_status = i2c_master_transmit(&hi2cx, I2Cx_ADDRESS, buff, 2, 1000);
	if(i2c_status != I2C_OK)
	{
		printf("erro send %d",i2c_status);
	}
    #endif
}

    6. OLED初始化

      void OLED_Init(void)
{
    #if IIC_Config
    OLED_GPIO_Configuare();  //软件IIC使用
    #else
    i2c_config_init();       //硬件IIC使用
    #endif
    OLED_WR_Byte(0xAE,OLED_CMD);//--display off
    ....省略初始化代码
}

    5.案例测试

    1. 主函数

      #include "main.h"


/** @addtogroup AT32A403A_periph_examples
  * @{
  */

/** @addtogroup 403A_USART_printf USART_printf
  * @{
  */

//__IO uint32_t time_cnt = 0;

void oled_example(void)
{
      OLED_ShowChar_08x16(0,0,'A');
      OLED_ShowString_08x16(16,0,"AT32A403A-OLED");
//      OLED_ShowNumber_SignedInteger_06x08(16,2,1234,5);
//      OLED_ShowNumber_UnsignedInteger_06x08(64,2,1234,4);
      OLED_ShowString_08x16(0,2,"Time:2024.02.13");
      OLED_ShowNumber_Float_06x08(32,4,123.456,3,3);
      OLED_ShowString_06x08(32,5,"By:CoderEnd");


      OLED_ShowCHinese(0,6,13);
      OLED_ShowCHinese(16,6,14);
      OLED_ShowCHinese(32,6,15);
      OLED_ShowCHinese(48,6,16);
      OLED_ShowCHinese(64,6,17);
      OLED_ShowString_06x08(80,6,"hard-iic");
}

/**
  * @brief  main function.
  * @param  none
  * @retval none
  */
int main(void)
{
//  unsigned char count_num;
  system_clock_config();
  at32_board_init();
  uart_print_init(115200);
  module_smg_gpio_iint();

  OLED_Init();
  /* output a message on hyperterminal using printf function */
  //printf("usart printf example: retarget the c library printf function to the usart\r\n");
  printf("Hardware_Init [ok] \r\n");
  printf("at_start_a403a board testing 2024-02-12\r\n");
  printf("at_start_a403a board module hardiic oled \r\n");
  OLED_Clear();
  printf("oled_example_test [ok] \r\n");
  oled_example();
  while(1)
  {

  }
}

    2. 测试效果

      软件IIC

      在这里插入图片描述

      硬件IIC
      在这里插入图片描述

AT32 I2C 2.0版新库使用分享（三）
qq_19947653的博客
11-24 590
void i2c_dma_end_transfer_set(i2c_type *i2c_x, confirm_state new_state) 功能： 指示当前传输是否是最后一笔数据 参数： i2c_x：已经介绍过，不在赘述 new_state：TRUE将要传输最后一笔数据，FALSE将要传输不是最后一笔数据 例子：i2c_dma_end_transfer_set(I2C1, TRUE);将要传输最后一笔数据 void i2c_dma_enable(i2c_type *i2c_x, .
使用国产单片机AT32的硬件I2C的一些心得分享
qq_47586679的博客
12-06 1183
我以前很少写过博客，很少提笔创作，包括其他公众平台和短视频平台都很少发表过个人作品和文章。我心中很想把技术探索、项目实操中的那些心得包括自己其他的看法和感悟记录下来，可无奈由于种种原因，计划一次次落空，至今还没写下一个字。最近，契机源于我着手实操的一个小小的实验 —— 基于 AT32F423 芯片，利用硬件 I2C 点亮了 OLED-I2C-1.3 寸屏幕。过程中收获颇丰，便琢磨着围绕这次经历写上几篇文章，既是复盘总结，也算抛砖引玉。
at32的游戏机
qq_63534331的博客
07-29 692
基于AT32单片机和LCD显示屏，运用LVGL图形库设计并实现一款游戏机，还有freeRTOS操作系统，使用Keil uVision5作为软件开发环境。游戏机中添加了消息框下拉、弹出功能，并实现了OLED小恐龙、LCD贪吃蛇游戏以及一系列基于LVGL的小游戏。
AT32F21系列0.96OLED无法显示
weixin_47848749的博客
09-09 254
STM32F103C8T6的OLED驱动程序移植到AT32F421C8T7就无法使用了，开始个人认为是电压不稳定导致，就在OLED初始化前加了500ms延时，但还是效果不好。我在QQ群问了一下，有一位大哥说时刷新速度太慢了，我认为不对，因为AT32F421C8T7最大的时钟频率时120MHz,远远高于STM32F103C8T6的72MHz。链接：https://pan.baidu.com/s/1j6kC17j7J7rMPjQ4o2HoCw?不同的单片机时钟不一样，大家在使用不同单片机时，可以注意一下哈。
【雅特力AT32】IIC使用指南_附读写EEPROM案例
Thmos_vader的嵌入式学习笔记
09-26 1920
​ AT32 的 I2C 总线接口用于**处理微控制器和串行 I2C 总线之间的通信**，支持主机和从机模式，支持唤醒深睡眠模式，最大通信速度为 **1Mbit/s**(**增强快速模式 fast mode plus**)。 ​ 本文主要就 I 2C 总线接口的基本功能进行讲解和案列解析。
STM32 IIC（硬件和软件）读取AT24C02
TANG3223的博客
07-20 2456
一：IIC介绍 IIC协议原理和时序图分析这里就不说了附一个链接IIC基本原理讲的很清楚 IIC基本原理连接https://blog.csdn.net/qq_38410730/article/details/80312357 下面直接上干货IIC软件驱动和硬件驱动 二：软件驱动 IIC 驱动头文件 #ifndef _IIC_H #define _IIC_H #include ...
雅特力AT32A403开发板教程
最新发布
02-15
### 雅特力 AT32A403 开发板使用教程 #### 1. 准备工作 为了顺利使用雅特力 AT32A403 开发板，需准备如下材料： - **硬件设备**：雅特力 AT32A403 开发板、USB线缆用于连接电脑与开发板。 - **软件工具链**：安装 ...
雅特力AT32F403CGT6单片机开发板PDF原理图+PCB图+BOM文件.zip
05-19
雅特力AT32F403CGT6单片机开发板PDF原理图+PCB图+BOM文件,可供学习及设计参考。 DM9162EP DM9162EP U4 LQFP48_7*7 1 RT9080N-08GJ5 RT9080N-08GJ5 U2,U5,U7 SOT-23-5 3 AT32F437ZMT7 AT32F437ZMT7 U1 LQFP144_20*20 ...
雅特力_AT-START-F403A（AT32F403AVGT7）单片机开发板用户手册+KEIL软件代码.zip
03-23
雅特力_AT-START-F403A（AT32F403AVGT7）单片机开发板用户手册+KEIL软件代码,国产MCU芯片，可供开发及学习参考。 AT-START-F403A帮助你探索发现带有FPU内核ARM Cortex-M4F 32位处理器AT32F403A的高性能特性，并帮助...
UM0011-AT32-LV-Motor-Control-EVB-User-Manual-雅特力MCU电机控制开发板使用手册
12-20
UM0011-AT32-LV-Motor-Control-EVB-User-Manual-雅特力MCU电机控制开发板使用手册是针对雅特力公司生产的AT32系列微控制器低压电机控制开发板的详细指南。该手册适用于AT32F4xx和AT32L0xx型号的微控制器，旨在帮助...
ＡＴ２４Ｃ３２驱动，软件I2c接口
07-30
AT24Cxx 驱动程序,软件I2c接口，AT24Cxx 驱动程序,软件I2c接口，
PM0005-AT32-Bootloader-UART-Protocol-ZH-V2.0.0 雅特力AT32F403
12-20
在本文档中，详细介绍了该协议的使用方法和流程，涵盖了多个AT32系列的芯片，包括AT32F403、AT32F413、AT32F415等。 首先，文档列出了支持该UART协议的芯片型号，确保用户能够根据自己的应用选择合适的处理器。这些...
AT32 I2C程序使用讲解
qq_19947653的博客
02-09 2656
AT32官方BSP里面提供了I2C的使用例程，极大的方便了我们使用I2C，代码位置：BSP里面的project\at_start_f403a\examples\i2c，该路径下有以下四个demo： communication_dma -- 使用DMA进行传输 communication_int -- 使用中断进行传输 communication_poll -- 使用轮寻的方式传输 eeprom -- eeprom 使用示例 关于I2C传输数据的流程，官方已经封装了一个应用层，用户无需再关心数据传输流程，只需
AT32 I2C 2.0版新库使用分享（二）
qq_19947653的博客
11-21 1657
void i2c_master_receive_ack_set(i2c_type *i2c_x, i2c_master_ack_type pos) 功能： 在主机接收模式下，用于设置函数void i2c_ack_enable(i2c_type *i2c_x, confirm_state new_state)的生效位置。该函数的作用主要是为了在主机接收模式下，在接收两个字节时，能够正确的回复NACK 参数： i2c_x：已经介绍过，不在赘述 pos： I2C_MASTER_ACK_CURRENT：
STM32常用协议之IIC协议详解
test
03-31 3985
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 IIC协议详解前言一、IIC协议简介1.1 简介1.2 IIC物理层1.3 协议层1.3.1 IIC基本读写过程1.3.2 通信的起始和停止信号1.3.3 数据有效性1.3.4 地址及数据方向1.3.5 响应二、IIC特性2.1 软件模拟协议2.1.1 引言2.1.2 IIC初始化函数2.2 硬件协议二、使用步骤1.引入库2.读入数据总结 前言 STM32常用协议系列文章 一、IIC协议简介 1.1 简介 IIC（Inter -.
STM32学习——IIC
学习的同时记录学习过程，小白一个。如有错误，感谢指正！！
08-14 1340
两线式串行总线，用于连接微控制器及其外围设备。多用于主控制器和从器件间的主从通信，在小数据量场合使用，传输距离短，任意时刻只能有一个主机等特性。在 CPU 与被控 IC 之间、IC 与 IC 之间进行双向传送，高速 IIC 总线一般可达 400kbps 以上。SCL和SDA都需要接上拉电阻 (大小由速度和容性负载决定一般在3.3K-10K之间) 保证数据的稳定性，减少干扰。IIC是半双工，而不是全双工 ，同一时间只可以单向通信开始信号、结束信号和应答信号。SCL 为高电平时，SDA 由。...
第二十七章 AT32F403A基于V2库 io模拟iic读写AT24C04
qi_feng_le的博客
12-08 2168
国产MCU 雅特力 AT32F403A 基于V2库 iic读写AT24C04
AT32 I2C 2.0版新库使用分享（一）
qq_19947653的博客
11-20 1584
试用了几天AT32的新库，特此给大家分享一些库函数的使用心得，仔细看了看库文件，每一个函数都写得有注释，函数名定得也很好，基本可以看函数名就知道这个函数是干啥的，不得不说写得很规范，按着官方给的demo，很容易上手，因为我要用到I2C，所以仔细的研究了一下，特此给大家分享一下库函数使用方法 void i2c_reset(i2c_type *i2c_x) 功能： 通过CRM（时钟和复位管理）复位I2C外设，可以把I2C外设所以寄存器复位成初始值， 参数： i2c_x：参数用来选择哪个I2C，例如
SC0099 AT32F4xx 模拟EEPROM并通过I2C通信
qq_19947653的博客
08-26 743
AT32F4xx 模拟EEPROM并通过I2C
评论 5
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
