雅特力车规级MCU-AT32A403A开发板评测 06 GC9A01 SPI-LCD 1.28圆形屏幕

硬件平台

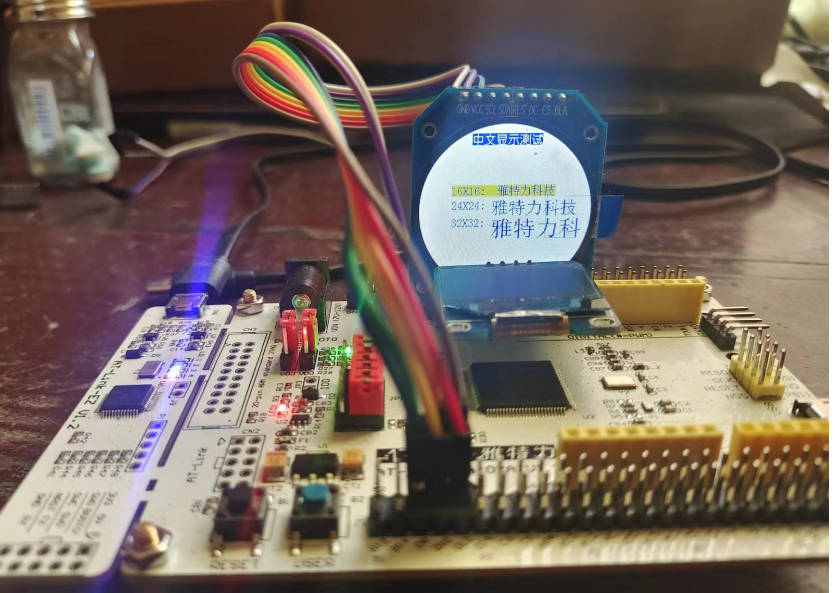

  1. AT32A403A Board开发板

  2. 1.28寸圆形彩色TFT显示屏高清IPS 模块240X240 SPI接口GC9A01

    在这里插入图片描述

产品介绍

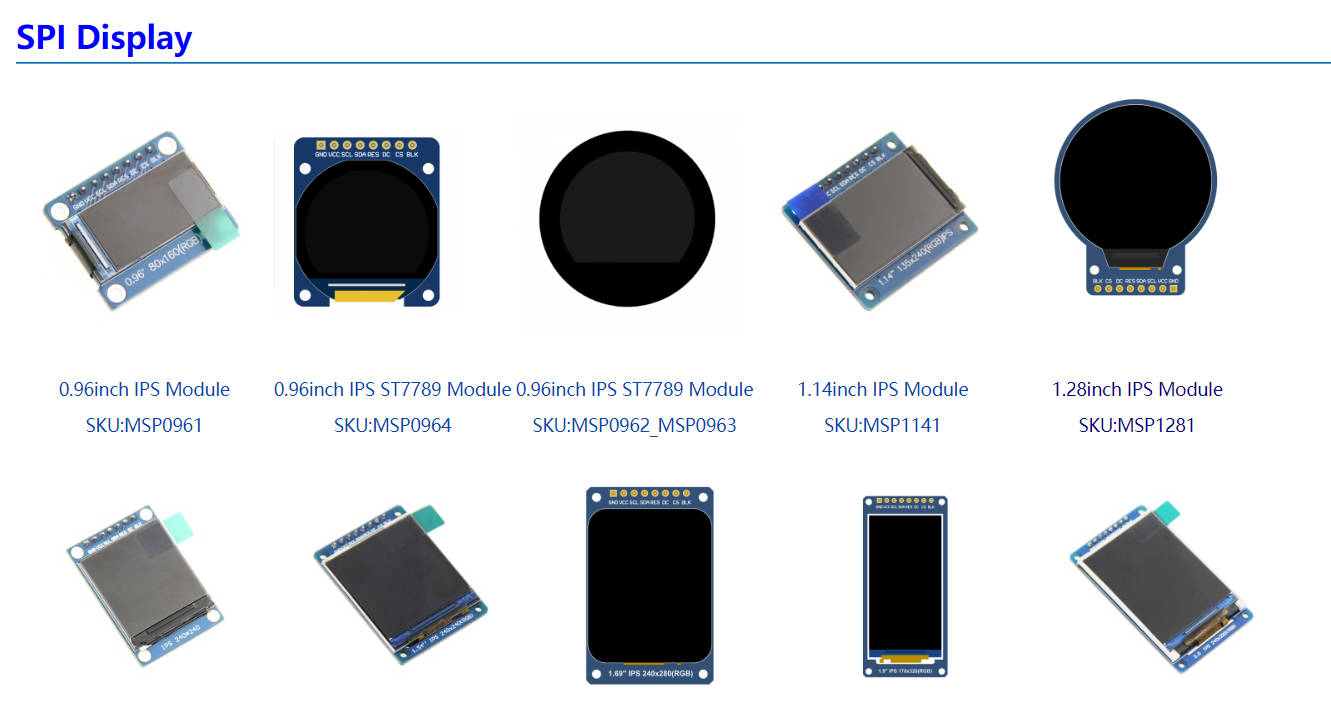

推荐一个屏幕资料参考网站 http://www.lcdwiki.com/1.28inch_IPS_Module

在这里插入图片描述

  • 1.28寸圆形IPS彩屏，支持 RGB 65K色显示，显示色彩丰富
  • 240X240分辨率，显示清晰
  • IPS全视角面板，超宽可视范围
  • 采用4线制SPI串行总线，只需几个IO即可点亮
  • 提供丰富的Arduino、STM32、C51以及MSP430示例程序
  • 军工级工艺标准,长期稳定工作
  • 提供底层驱动技术支持

产品参数

名称参数
显示颜色RGB 65K 彩色
SKUMSP1281
尺寸1.28(inch)
面板材质TFT
驱动芯片GC9A01
分辨率240*240 (Pixel)
显示接口4-line SPI interface
有效显示区域(AA区)直径：32.40 (mm)
触摸屏类型无触摸屏
触摸IC无触摸IC
模块PCB底板尺寸38.03x45.80(mm)
视角全角度
工作温度-10℃~60℃
存储温度-20℃~70℃
工作电压3.3V

接口定义

序号模块引脚引脚说明
1GND液晶屏电源地
2VCC液晶屏电源正(3.3V/5V)
3SCL液晶屏SPI总线时钟信号
4SDA液晶屏SPI总线写数据信号
5RES液晶屏复位控制信号（低电平复位，模块有复位电路，该引脚可不接）
6DC液晶屏寄存器/数据选择控制信号（低电平：寄存器，高电平：数据）
7CS液晶屏片选控制信号（低电平使能）
8BLK液晶屏背光控制信号（高电平点亮，如不需要控制，请接3.3V）
模拟SPI移植LCD屏幕驱动

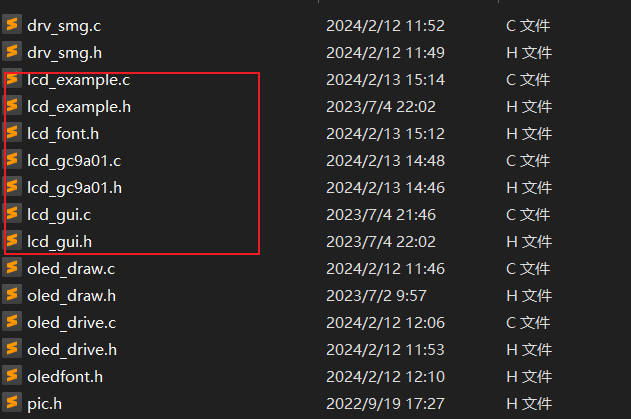

  1. 建立工程模板，添加相关驱动文件
 //lcd_gc9a01 硬件驱动层代码
 lcd_gc9a01.c
 lcd_gc9a01.h
 //lcd_gc9a01 软件应用层代码
 lcd_guic
 lcd_gui.h
 lcd_font.h
 //lcd_gc9a01 软件测试代码
 lcd_example.c
 lcd_example.h

在这里插入图片描述

  1. 配置引脚
    选择引脚，进入工程开始编写屏幕引脚初始化代码。为了方便后续移植，我在lcd_gc9a01.h处宏定义了每一个引脚，后续根据需要进行修改即可。
#define LCD_GPIO_PORT       GPIOD
#define LCD_GPIO_PORT_CLK   CRM_GPIOD_PERIPH_CLOCK

#define SCL_GPIO_PORT       GPIOD
#define SCL_GPIO_PIN        GPIO_PINS_8
#define SCL_GPIO_PORT_CLK   CRM_GPIOD_PERIPH_CLOCK

#define SDA_GPIO_PORT       GPIOD
#define SDA_GPIO_PIN        GPIO_PINS_9
#define SDA_GPIO_PORT_CLK   CRM_GPIOD_PERIPH_CLOCK

#define RES_GPIO_PORT       GPIOD
#define RES_GPIO_PIN        GPIO_PINS_10
#define RES_GPIO_PORT_CLK   CRM_GPIOD_PERIPH_CLOCK

#define DC_GPIO_PORT        GPIOD
#define DC_GPIO_PIN         GPIO_PINS_11
#define DC_GPIO_PORT_CLK    CRM_GPIOD_PERIPH_CLOCK

#define CS_GPIO_PORT        GPIOD
#define CS_GPIO_PIN         GPIO_PINS_12
#define CS_GPIO_PORT_CLK    CRM_GPIOD_PERIPH_CLOCK

#define BLK_GPIO_PORT        GPIOD
#define BLK_GPIO_PIN         GPIO_PINS_13
#define BLK_GPIO_PORT_CLK    CRM_GPIOD_PERIPH_CLOCK
  1. 屏幕GPIO端口初始化配置
void lcd_gpio_init(void)
{
  gpio_init_type gpio_init_struct;

  /* enable the gpioa clock */
  crm_periph_clock_enable(LCD_GPIO_PORT_CLK, TRUE);

  /* set default parameter */
  gpio_default_para_init(&gpio_init_struct);

  /* configure the gpio */
  gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;
  gpio_init_struct.gpio_out_type  = GPIO_OUTPUT_PUSH_PULL;
  gpio_init_struct.gpio_mode = GPIO_MODE_OUTPUT;
  gpio_init_struct.gpio_pins = SDA_GPIO_PIN |SCL_GPIO_PIN|RES_GPIO_PIN|DC_GPIO_PIN|CS_GPIO_PIN|BLK_GPIO_PIN;
  gpio_init_struct.gpio_pull = GPIO_PULL_NONE;
  gpio_init(LCD_GPIO_PORT, &gpio_init_struct);

}
  1. SPI 接口宏定义设置
#define	SPI_SCLK_SET    gpio_bits_set(SCL_GPIO_PORT,SCL_GPIO_PIN)
#define	SPI_SCLK_CLR    gpio_bits_reset(SCL_GPIO_PORT,SCL_GPIO_PIN)

#define	SPI_MOSI_SET    gpio_bits_set(SDA_GPIO_PORT,SDA_GPIO_PIN)
#define	SPI_MOSI_CLR    gpio_bits_reset(SDA_GPIO_PORT,SDA_GPIO_PIN)



#define	LCD_RES_SET     gpio_bits_set(RES_GPIO_PORT,RES_GPIO_PIN)
#define	LCD_RES_CLR     gpio_bits_reset(RES_GPIO_PORT,RES_GPIO_PIN)

#define	LCD_DC_SET      gpio_bits_set(DC_GPIO_PORT,DC_GPIO_PIN)
#define	LCD_DC_CLR      gpio_bits_reset(DC_GPIO_PORT,DC_GPIO_PIN)

#define	LCD_CS_SET      gpio_bits_set(CS_GPIO_PORT,CS_GPIO_PIN)
#define	LCD_CS_CLR      gpio_bits_reset(CS_GPIO_PORT,CS_GPIO_PIN)

#define	LCD_BLK_SET     gpio_bits_set(BLK_GPIO_PORT,BLK_GPIO_PIN)
#define	LCD_BLK_CLR     gpio_bits_reset(BLK_GPIO_PORT,BLK_GPIO_PIN)

  1. 软件SPI代码实现

    /*****************************************************************************
 * @name       :void  SPI_WriteByte(uint8_t Data)
 * @function   :Write a byte of data using STM32's Software SPI
 * @parameters :Data:Data to be written
 * @retvalue   :None
******************************************************************************/
void SPI_WriteByte(uint8_t Data)
{
	unsigned char i=0;
	for(i=8;i>0;i--)
	{
	  if(Data&0x80)
			SPI_MOSI_SET; //输出数据
    else
		  SPI_MOSI_CLR;
      SPI_SCLK_CLR;
      SPI_SCLK_SET;
      Data<<=1;
	}
}

/*****************************************************************************
 * @name       :void LCD_WR_REG(uint8_t data)
 * @function   :Write an 8-bit command to the LCD screen
 * @parameters :data:Command value to be written
 * @retvalue   :None
******************************************************************************/
void LCD_WR_REG(uint8_t data)
{
   LCD_CS_CLR;
   LCD_DC_CLR;
   SPI_WriteByte(data);
   LCD_CS_SET;
}

/*****************************************************************************
 * @name       :void LCD_WR_DATA(uint8_t data)
 * @function   :Write an 8-bit data to the LCD screen
 * @parameters :data:data value to be written
 * @retvalue   :None
******************************************************************************/
void LCD_WR_DATA(uint8_t data)
{
   LCD_CS_CLR;
   LCD_DC_SET;
   SPI_WriteByte(data);
   LCD_CS_SET;
}

    如果传输的数据位为1，则将SPI数据引脚拉高；传输的数据位为0，则将SPI数据引脚拉低。每次传输一个字节数据，高位在前，每个时钟上升沿传输1位数据。

  2. LCD初始化函数

/*****************************************************************************
* @name       :void LCD_Init(void)
* @date       :2018-08-09
* @function   :Initialization LCD screen
* @parameters :None
* @retvalue   :None
******************************************************************************/
void LCD_Init(void)
{
  lcd_gpio_init();
  LCD_RESET(); //LCD 复位
//************* GC9A01初始化**********//
  LCD_WR_REG(0xEF);
  LCD_WR_REG(0xEB);
  LCD_WR_DATA(0x14);

	LCD_WR_REG(0xFE);
  LCD_WR_REG(0xEF);

  LCD_WR_REG(0xEB);
  LCD_WR_DATA(0x14);

  LCD_WR_REG(0x84);
  LCD_WR_DATA(0x40);

  LCD_WR_REG(0x85);
  LCD_WR_DATA(0xFF);

  LCD_WR_REG(0x86);
  LCD_WR_DATA(0xFF);

  LCD_WR_REG(0x87);
  LCD_WR_DATA(0xFF);

  LCD_WR_REG(0x88);
  LCD_WR_DATA(0x0A);

  LCD_WR_REG(0x89);
  LCD_WR_DATA(0x21);

  LCD_WR_REG(0x8A);
  LCD_WR_DATA(0x00);

  LCD_WR_REG(0x8B);
  LCD_WR_DATA(0x80);

  LCD_WR_REG(0x8C);
  LCD_WR_DATA(0x01);

  LCD_WR_REG(0x8D);
  LCD_WR_DATA(0x01);

  LCD_WR_REG(0x8E);
  LCD_WR_DATA(0xFF);

  LCD_WR_REG(0x8F);
  LCD_WR_DATA(0xFF);


  LCD_WR_REG(0xB6);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x20);

  LCD_WR_REG(0x36);
  LCD_WR_DATA(0x08);

  LCD_WR_REG(0x3A);
  LCD_WR_DATA(0x05);


  LCD_WR_REG(0x90);
  LCD_WR_DATA(0x08);
  LCD_WR_DATA(0x08);
  LCD_WR_DATA(0x08);
  LCD_WR_DATA(0x08);

  LCD_WR_REG(0xBD);
  LCD_WR_DATA(0x06);

  LCD_WR_REG(0xBC);
  LCD_WR_DATA(0x00);

  LCD_WR_REG(0xFF);
  LCD_WR_DATA(0x60);
  LCD_WR_DATA(0x01);
  LCD_WR_DATA(0x04);

  LCD_WR_REG(0xC3);
  LCD_WR_DATA(0x13);
  LCD_WR_REG(0xC4);
  LCD_WR_DATA(0x13);

  LCD_WR_REG(0xC9);
  LCD_WR_DATA(0x22);

  LCD_WR_REG(0xBE);
  LCD_WR_DATA(0x11);

  LCD_WR_REG(0xE1);
  LCD_WR_DATA(0x10);
  LCD_WR_DATA(0x0E);

  LCD_WR_REG(0xDF);
  LCD_WR_DATA(0x21);
  LCD_WR_DATA(0x0c);
  LCD_WR_DATA(0x02);

  LCD_WR_REG(0xF0);
  LCD_WR_DATA(0x45);
  LCD_WR_DATA(0x09);
  LCD_WR_DATA(0x08);
  LCD_WR_DATA(0x08);
  LCD_WR_DATA(0x26);
  LCD_WR_DATA(0x2A);

  LCD_WR_REG(0xF1);
  LCD_WR_DATA(0x43);
  LCD_WR_DATA(0x70);
  LCD_WR_DATA(0x72);
  LCD_WR_DATA(0x36);
  LCD_WR_DATA(0x37);
  LCD_WR_DATA(0x6F);


  LCD_WR_REG(0xF2);
  LCD_WR_DATA(0x45);
  LCD_WR_DATA(0x09);
  LCD_WR_DATA(0x08);
  LCD_WR_DATA(0x08);
  LCD_WR_DATA(0x26);
  LCD_WR_DATA(0x2A);

  LCD_WR_REG(0xF3);
  LCD_WR_DATA(0x43);
  LCD_WR_DATA(0x70);
  LCD_WR_DATA(0x72);
  LCD_WR_DATA(0x36);
  LCD_WR_DATA(0x37);
  LCD_WR_DATA(0x6F);

  LCD_WR_REG(0xED);
  LCD_WR_DATA(0x1B);
  LCD_WR_DATA(0x0B);

  LCD_WR_REG(0xAE);
  LCD_WR_DATA(0x77);

  LCD_WR_REG(0xCD);
  LCD_WR_DATA(0x63);


  LCD_WR_REG(0x70);
  LCD_WR_DATA(0x07);
  LCD_WR_DATA(0x07);
  LCD_WR_DATA(0x04);
  LCD_WR_DATA(0x0E);
  LCD_WR_DATA(0x0F);
  LCD_WR_DATA(0x09);
  LCD_WR_DATA(0x07);
  LCD_WR_DATA(0x08);
  LCD_WR_DATA(0x03);

  LCD_WR_REG(0xE8);
  LCD_WR_DATA(0x34);

  LCD_WR_REG(0x62);
  LCD_WR_DATA(0x18);
  LCD_WR_DATA(0x0D);
  LCD_WR_DATA(0x71);
  LCD_WR_DATA(0xED);
  LCD_WR_DATA(0x70);
  LCD_WR_DATA(0x70);
  LCD_WR_DATA(0x18);
  LCD_WR_DATA(0x0F);
  LCD_WR_DATA(0x71);
  LCD_WR_DATA(0xEF);
  LCD_WR_DATA(0x70);
  LCD_WR_DATA(0x70);

  LCD_WR_REG(0x63);
  LCD_WR_DATA(0x18);
  LCD_WR_DATA(0x11);
  LCD_WR_DATA(0x71);
  LCD_WR_DATA(0xF1);
  LCD_WR_DATA(0x70);
  LCD_WR_DATA(0x70);
  LCD_WR_DATA(0x18);
  LCD_WR_DATA(0x13);
  LCD_WR_DATA(0x71);
  LCD_WR_DATA(0xF3);
  LCD_WR_DATA(0x70);
  LCD_WR_DATA(0x70);

  LCD_WR_REG(0x64);
  LCD_WR_DATA(0x28);
  LCD_WR_DATA(0x29);
  LCD_WR_DATA(0xF1);
  LCD_WR_DATA(0x01);
  LCD_WR_DATA(0xF1);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x07);

  LCD_WR_REG(0x66);
  LCD_WR_DATA(0x3C);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0xCD);
  LCD_WR_DATA(0x67);
  LCD_WR_DATA(0x45);
  LCD_WR_DATA(0x45);
  LCD_WR_DATA(0x10);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x00);

  LCD_WR_REG(0x67);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x3C);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x01);
  LCD_WR_DATA(0x54);
  LCD_WR_DATA(0x10);
  LCD_WR_DATA(0x32);
  LCD_WR_DATA(0x98);

  LCD_WR_REG(0x74);
  LCD_WR_DATA(0x10);
  LCD_WR_DATA(0x85);
  LCD_WR_DATA(0x80);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x00);
  LCD_WR_DATA(0x4E);
  LCD_WR_DATA(0x00);

  LCD_WR_REG(0x98);
  LCD_WR_DATA(0x3e);
  LCD_WR_DATA(0x07);

  LCD_WR_REG(0x35);
  LCD_WR_REG(0x21);

  LCD_WR_REG(0x11);
  delay_ms(120);

  LCD_WR_REG(0x29);
  LCD_direction(USE_HORIZONTAL);//设置LCD显示方向
  LCD_BLK_SET;//点亮背光
  LCD_Clear(WHITE);//清全屏白色
}

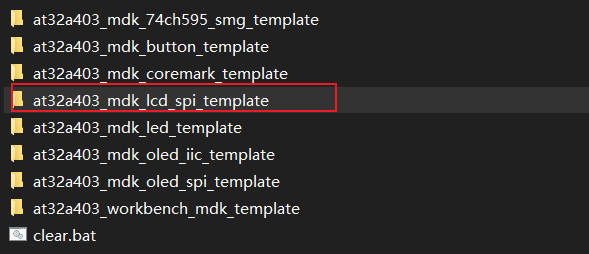

  1. 驱动完整代码见仓库代码
    在这里插入图片描述
    在这里插入图片描述

屏幕测试

  1. 主程序
#include "main.h"

/**
  * @brief  main function.
  * @param  none
  * @retval none
  */
int main(void)
{
//  unsigned char count_num;
  system_clock_config();
  at32_board_init();
  uart_print_init(115200);
  module_smg_gpio_iint();
  LCD_Init();
  /* output a message on hyperterminal using printf function */
  //printf("usart printf example: retarget the c library printf function to the usart\r\n");
  printf("Hardware_Init [ok] \r\n");
  printf("at_start_a403a board testing 2024-02-13\r\n");
  printf("at_start_a403a board module softspi lcd \r\n");


  while(1)
  {
       printf("lcd_example_test [start] \r\n");
       main_test();
	   menu_test();
       English_Font_test();
       Chinese_Font_test();

       printf("lcd_example_test [end] \r\n");
  }
}

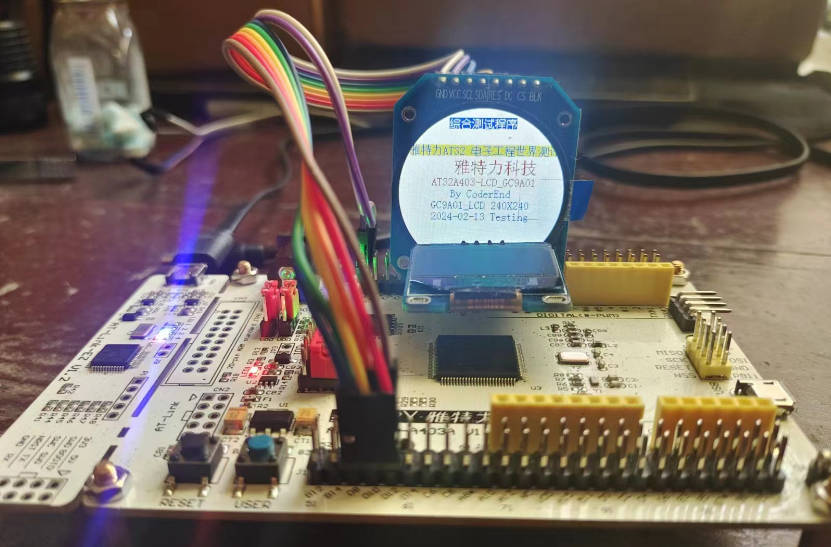

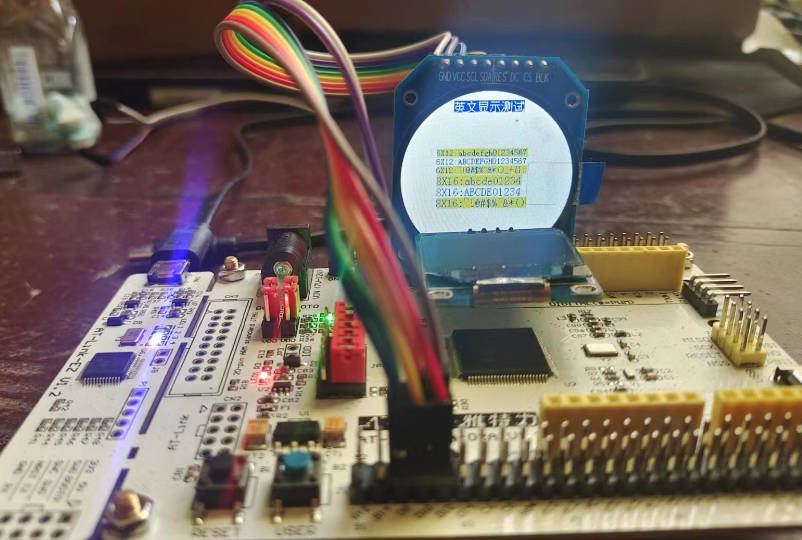

  1. 测试效果

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
