内存及Cache带宽测试

内存带宽测试

常见的内存带宽测试有STREAM、babel-stream或者lmbench，可以学习它们是怎么写的。这里采用类似STREAM的方式（即通过四种kernel：copy, scale, add, triad来测试）。

多次测试（NTIMES=20），去掉前3次的值，取最小时间。计时函数采用clock_gettime获得纳秒级别的精度。

#include <time.h> // For struct timespec, clock_gettime, CLOCK_MONOTONIC
double wall_time()
{
    struct timespec t;
    clock_gettime(CLOCK_MONOTONIC, &t);
    return 1. * t.tv_sec + 1.e-9 * t.tv_nsec;
}

copy和scale的读写内存大小分别为2 * sizeof(DATA_TYPE) * ARRAY_SIZE字节，add和triad的为3 * sizeof(DATA_TYPE) * ARRAY_SIZE字节.
计算内存带宽。

for (itest = 0; itest < NTIMES; itest++) {
    times[itest][0] = wall_time();
    GPTLstart("copy");
    for (i = 0; i < ARRAY_SIZE; i++)
        c[i] = a[i];
    GPTLstop("copy");
    times[itest][0] = wall_time() - times[itest][0];

    times[itest][1] = wall_time();
    GPTLstart("scale");
    for (i = 0; i < ARRAY_SIZE; i++)
        b[i] = scalar * c[i];
    GPTLstop("scale");
    times[itest][1] = wall_time() - times[itest][1];

    times[itest][2] = wall_time();
    GPTLstart("add");
    for (i = 0; i < ARRAY_SIZE; i++)
        c[i] = a[i] + b[i];
    GPTLstop("add");
    times[itest][2] = wall_time() - times[itest][2];

    times[itest][3] = wall_time();
    GPTLstart("triad");
    for (i = 0; i < ARRAY_SIZE; i++)
        a[i] = b[i] + scalar * c[i];
    GPTLstop("triad");
    times[itest][3] = wall_time() - times[itest][3];
}

查看STREAM官方的说明，在做内存带宽测试时，需要注意所使用的每个数组的大小，至少要是CPU的L3 Cache的4倍。以保证每次访存没有被cache兜住，都要从内存中读。

另外在写的时候，发现如果四个kernel内的变量依赖不妥当设置的话（例如，每次都是从数组a中读，向数组c中写），则会得到快得飞起的时间和极大的内存带宽。这是不合理的，是因为开启-O3的编译选项时，编译器激进优化掉了中间所有的读写操作。所以最好设置成，每一个kernel的读，恰好是前一个kernel的写。

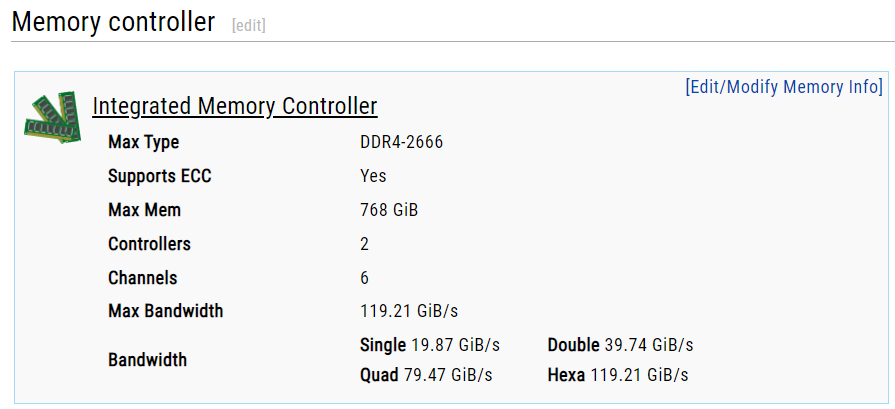

测试选取课题组的机器，单节点内有两块Intel Xeon Gold 6132 CPU。每块CPU有14个计算核心，L1D、L2和L3 cache分别为32KB、1024KB和19712KB（单CPU内14个核心共用L3）。根据网上公开的参数资料，该款CPU的最大理论内存带宽为：

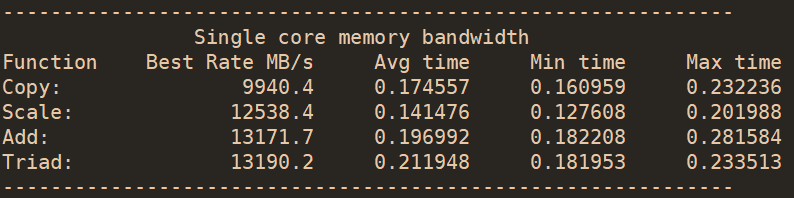

根据L3 Cache的大小，设置数组大小为100000000，double的数据类型，每个数组占用762.9 MB。使用单核的测试结果如下：

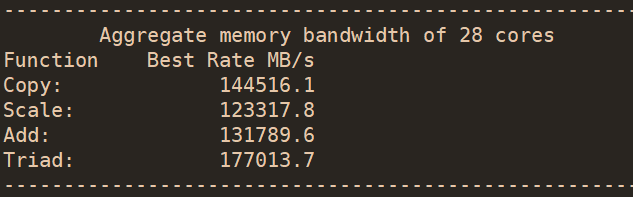

用满节点内两个CPU的28个计算核心，将每个核的结果累加得到总的带宽：

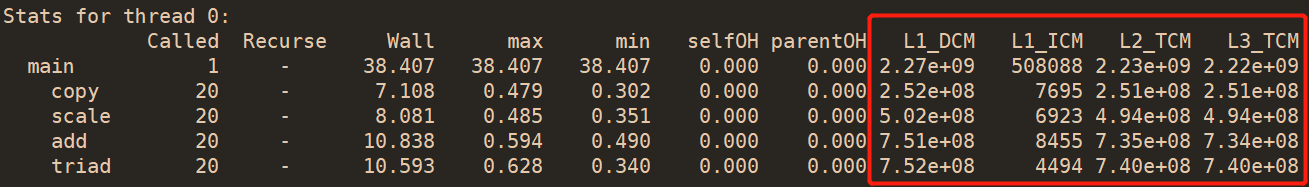

为了确定测试的可靠性，利用GPTL和PAPI库在每次调用kernel的位置插装，统计PMU事件（PAPI_L1_DCM，PAPI_L1_ICM，PAPI_L2_TCM，PAPI_L3_TCM分别对应L1D、L1I、L2、L3的缺失次数）：

从事件统计结果来看，L1DCM≈L2_TCM=L3_TCM，可见几乎所有的访存在三级Cache系统里都是缺失的。

Cache带宽测试

为了一次性把三级Cache的带宽都测试出来，想到了之前看《Computer System：A Programmer’s Perspective》时看到的Memory Mount的测试方法，通过使用不同大小的工作集、不同长短的遍历步长，统计对应的读带宽情况，然后得到以(size, stride)二维自变量、带宽因变量的类似山脉的图。这样可一目了然整个Cache系统的读带宽情况。

前面所用的类似STREAM的测试，是读、写混合，四种kernel的设置也更符合实际应用场景。而此处的Memory Mount则是将读、写分开测，测试方法参考了Test-Driving Intel Xeon Phi这篇文章，写法也比较简单。

读带宽测试kernel：

void test_read(int elems, int stride) {
    // unroll
    int i;
    int stride2 = 2 * stride,
        stride3 = 3 * stride,
        stride4 = 4 * stride,
        stride5 = 5 * stride,
        stride6 = 6 * stride;
        // stride7 = 7 * stride;
        // stride8 = 8 * stride;
    DATA_TYPE acc0 = 0, acc1 = 0, acc2 = 0, acc3 = 0, acc4 = 0, acc5 = 0;//, acc6 = 0;//, acc7 = 0;
    volatile DATA_TYPE sink;
    int limit = elems - stride6;
    for (i = 0; i < limit; i += stride6) {
        acc0 += data[i];
        acc1 += data[i+stride];
        acc2 += data[i+stride2];
        acc3 += data[i+stride3];
        acc4 += data[i+stride4];
        acc5 += data[i+stride5];
        // acc6 += data[i+stride6];
        // acc7 += data[i+stride7];
    }
    for (; i < elems; i += stride)
        acc0 += data[i];
    sink = (acc0 + acc1) + (acc2 + acc3) + (acc4 + acc5);// + (acc6);// + acc7);
}

需要注意的是，同样为了避免编译器过度优化导致根本没有执行核心代码，将最后的读的结果赋给了一个volatile型变量。在不做循环展开时，发现测出来的带宽相当小，甚至写带宽还比读带宽高出将近一倍，因此将循环展开，每次在循环体内执行多条访存语句。一方面减少了循环指令数的执行开销；一方面也可能是类似这篇文章分析prefetch效果的原因时所说的，经典的tomasulo算法的流水线CPU，其取指部件按指令顺序将指令放入保留站（RS）中并设置依赖关系，当CPU在RS中看到了指令且相应功能部件还有空余时，那么就能执行该条指令。所以这里的循环展开相当于缩减了（彼此间无依赖的）访存指令的间隔，使CPU尽快地发起访存指令，更高效地利用部件。实验发现循环展开6次效果最好（检查了4，6，8三种），可能也对应于前述的该款CPU的内存控制器有6通道。

写带宽测试kernel的写法是类似的：

void test_write(int elems, int stride) {
    // unroll
    int i;
    int stride2 = 2 * stride,
        stride3 = 3 * stride,
        stride4 = 4 * stride;
        // stride5 = 5 * stride,
        // stride6 = 6 * stride;
    DATA_TYPE scalar = 3.0;
    int limit = elems - stride4;
    for (i = 0; i < limit; i += stride4) {
        data[i]         = scalar;
        data[i+stride ] = scalar;
        data[i+stride2] = scalar;
        data[i+stride3] = scalar;
        // data[i+stride4] = scalar;
        // data[i+stride5] = scalar;
    }
    for (; i < elems; i += stride)
        data[i] = scalar;
}

测试的工作集大小范围从最小的16KB（L1D Cache的一半大小），以2的幂次往上增加，直到最大的512MB（远大于L3 Cache 19.25MB）。每个工作集大小，均采用从1到12变化的步长进行测试。工作集越小，时间局部性越好；步长越小，空间局部性越好。

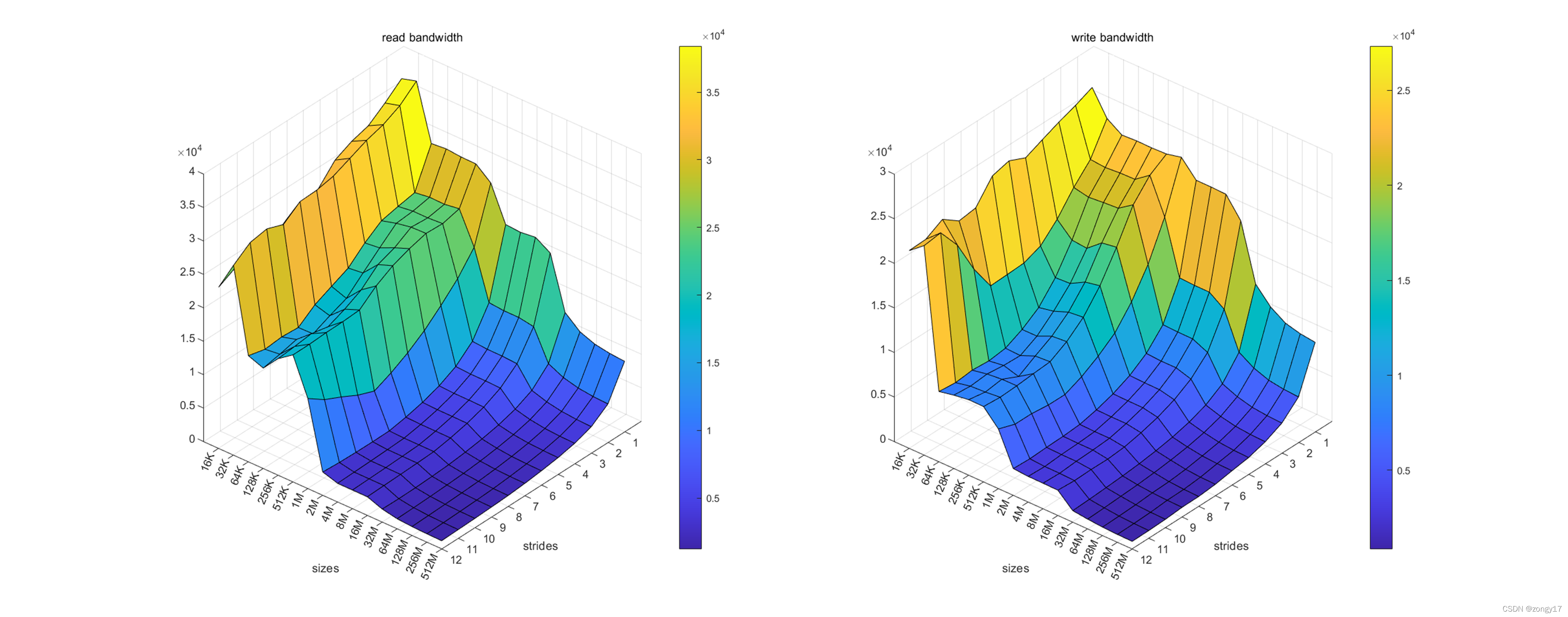

下图为的单核的Memory Mount图，左图为读带宽，右图为写带宽。

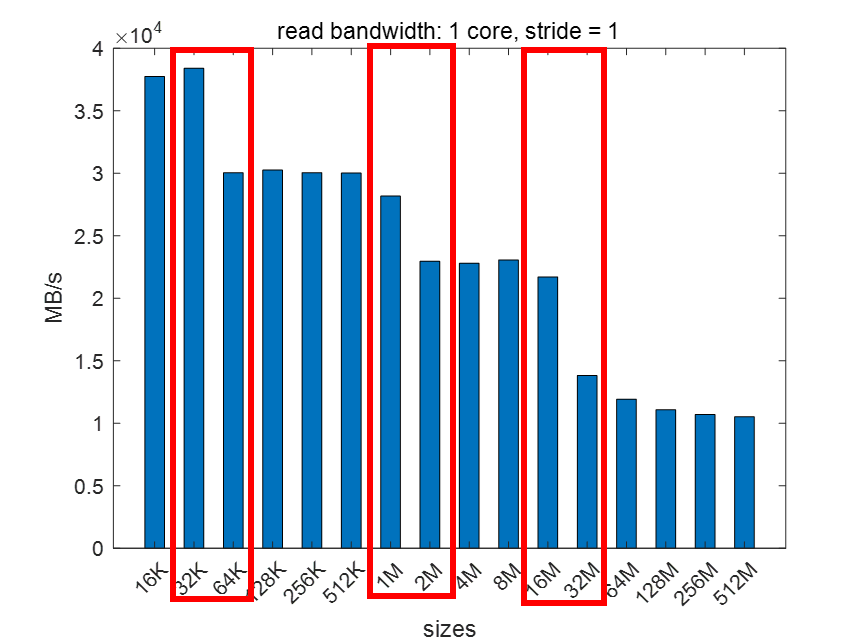

从图中可见，垂直于sizes轴的有三道山脊，分别对应于L1D cache，L2 cache和L3 cache的大小，它们将山划分为四个区域，分别对应工作集完全落在L1D cache，L2 cache，L3 cache和主存内所获得的带宽。在每个区域内，都是一个带宽逐渐下降的斜坡，代表随着步长的变化，空间局部性下降。沿着strides=1获得剖面图如下，更清晰地看出这个差异：

山脊的位置，即读带宽骤跌的位置，32KB，1024KB均符合CPU的实际cache大小。注意此时一颗CPU内仅有一个进程，其能使用所有的L3 cache（为19.25MB），故第三次的读带宽骤跌发生在工作集大小为16MB和32MB之间。因此可知在以1为步长读取时，在这个场景下，L1D cache的带宽为37.1GB/s，L2的带宽为29.3GB/s，L3的带宽为21.5GB/s，主存的带宽为10.7GB/s左右。主存的值与之前的读写混合的测试结果在一个量级上。在其它步长处做剖面图，也能得到类似趋势，但整个图的绝对值会降低一些。 那么有一个问题，谁才是各级Cache及主存的 （尽可能）真实的 读带宽呢？

确实在不同的计算场景下（如之前的四个读写混合的kernel），会得到不同的带宽值。个人猜测，如果希望每次访问都是从特定的目标处（e.g., L1D，L2或L3）取值，那么应该使每次访问在目标处之上的所有cache中都miss掉，而在目标处命中。例如，Cache系统的块大小为64字节（对应8个double），如果以步长为1进行读取，则每次miss之后，L1会从下面的cache中调上一个块，所以接下来有7次L1 hit，这对于测量L2的读带宽显然是有“欺骗性”的。因此理论上，应将步长设置至少为8时，配合上合适的工作集大小（完全放入L2 cache内），测得的才是真正的L2的带宽。实际上，步长大于8时，也并不是就在一定步长范围内的读带宽基本不变，这可能是不同级cache之间使用的块大小不一样所致。所以以下增大步长范围来观察。

事实上，之前的以strides=1得到的带宽剖面图中，可能含有由于硬件预取（自动识别顺序的、步长为1的引用模式）带来的“水分”。虽然它看起来没有CSAPP书中展示的Intel Core i7系统的在strides=1时那么平坦。

L1带宽

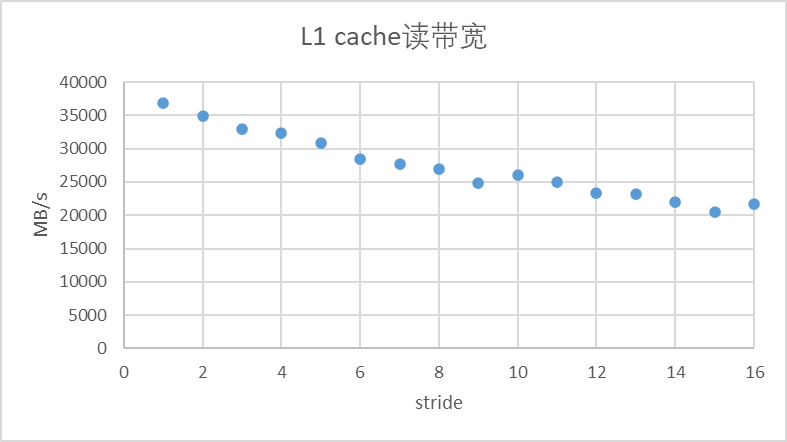

L1之上再无cache，因此取16KB的工作集大小即可。如下图所示，其读带宽随步长增加而一直降低，这点似乎无法解释。

L2带宽

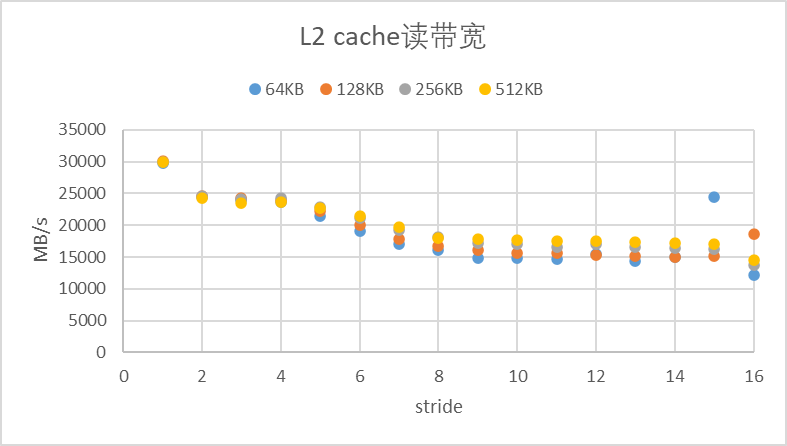

对于L2，工作集大小为64KB，128KB，256KB和512KB时均能放入L2中，又不至于被L1容纳。下图可见步长大于8时，读带宽基本不变，大致为16.6GB/s。

L3带宽

对于L3，工作集大小为64KB，128KB，256KB和512KB时均能放入L3中，又不至于被L2容纳。下图可见步长大于8时，读带宽基本不变，大致为2.5GB/s。但对于2MB的工作集，在步长变大到12以上时的反常情况也是无法解释的。

主存带宽

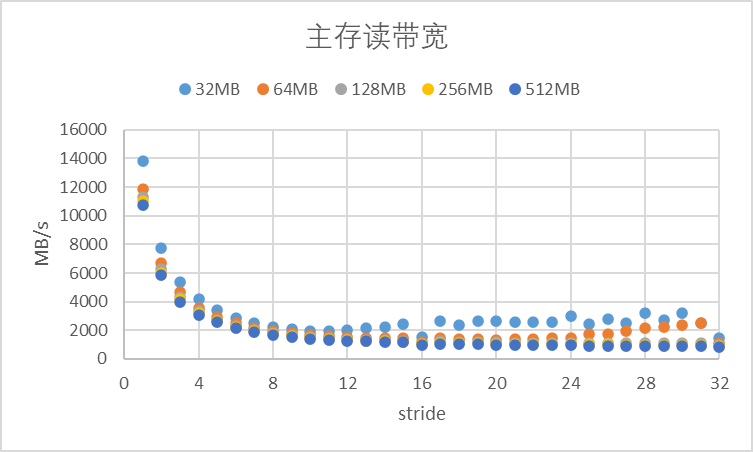

对于主存，工作集大小为32MB，64MB，128MB，256MB，512MB时均不至于被L3容纳。下图可见步长大于16时，读带宽基本不变，大致为1GB/s。对于较小的工作集，在步长变大到12以上时的反常情况也无法解释。

以上都是对纯读的带宽的分析，对另一半图的纯写的带宽的分析同理，不再赘述。

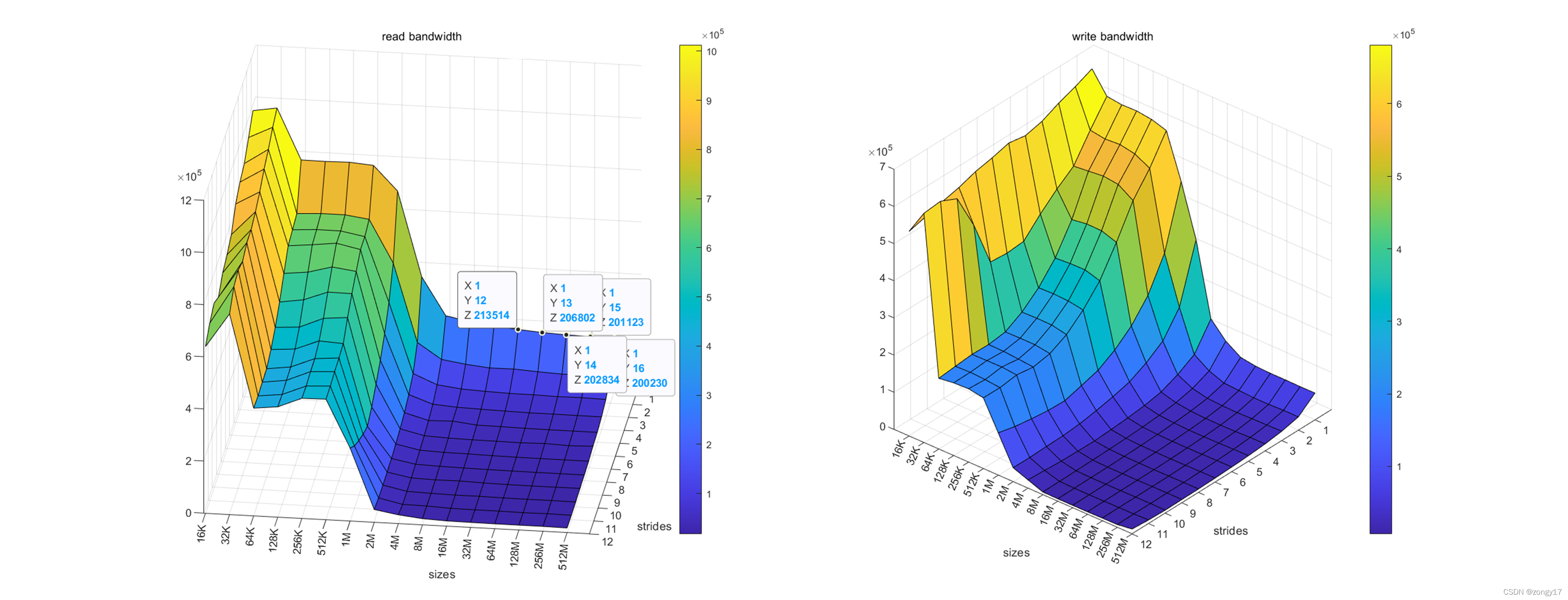

下图为单节点内用满28个计算核心的Memory Mount图（总的累计的带宽），左图为读带宽，右图为写带宽。

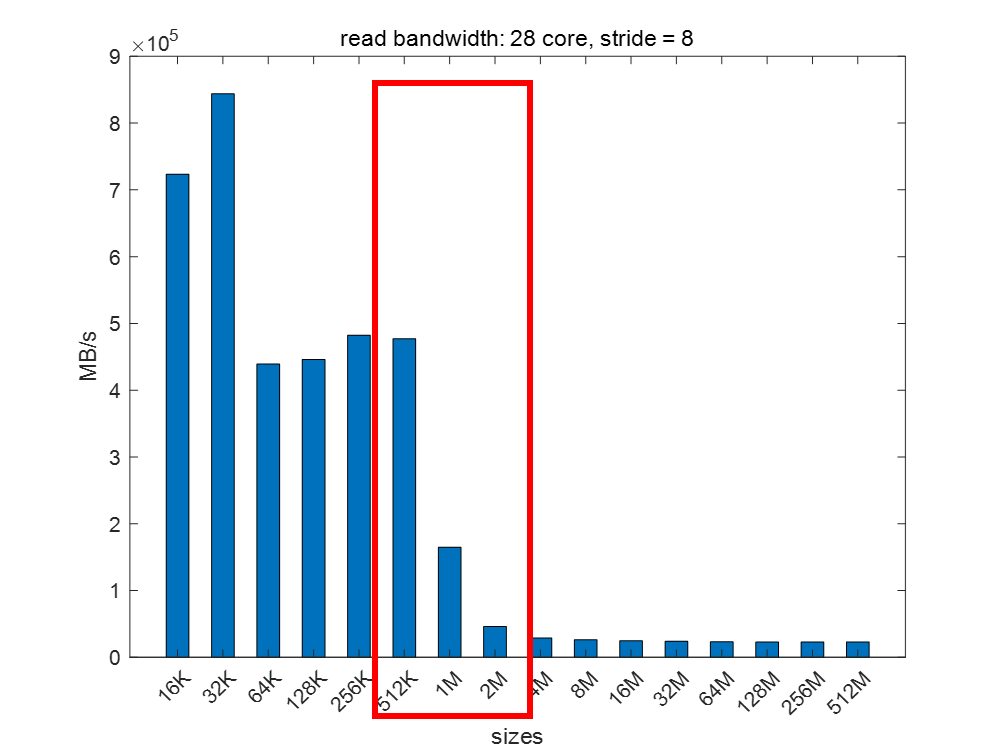

值得一提的是，由于14个核心共用一个CPU内的L3 cache，平均每核只有1.375MB（比每核单独使用的L2的1024KB大不了多少），因此读带宽的骤跌的位置在512KB到2MB之间。

同时从内存山的图中可以看到，当用满核心时，落在主存区域的以步长为1的读获得的带宽在205GB/s左右，这与之前看到的Intel Xeon Gold 6132的单CPU的理论内存带宽119.21GB/s的指标很接近了（单节点内两颗CPU）。
