latex学习笔记-插入清晰的Visio与matlab图片

工具

  1. 可以进行页面编辑的pdf阅读器(下载链接)
  2. Visio、matlab

Visio图片转换

  1. Visio图片转pdf

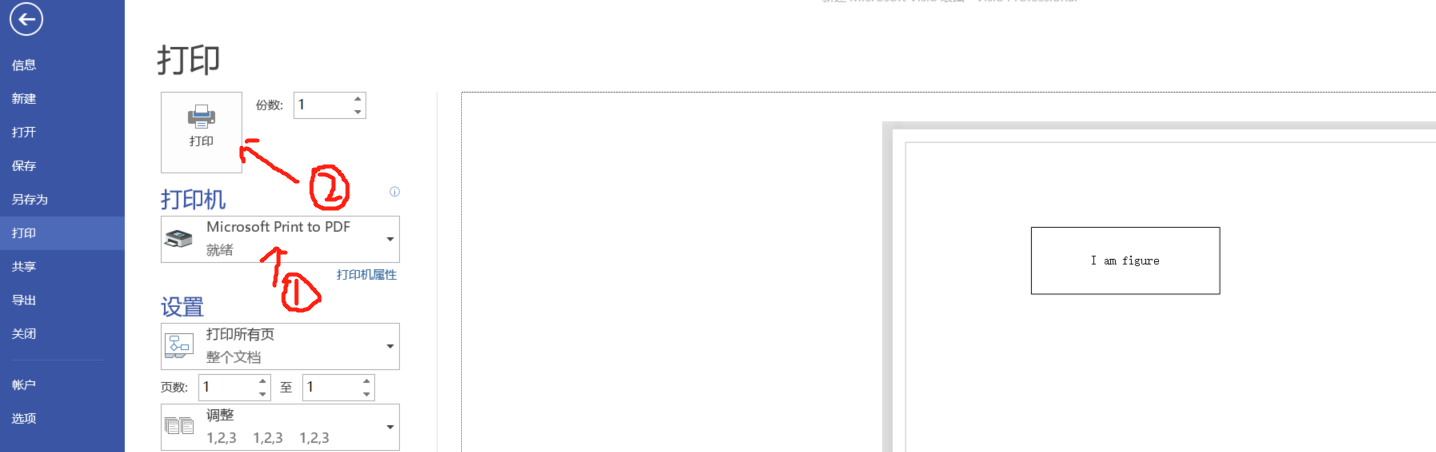

选择文件->打印->打印机->打印
  1. 利用PDF裁剪获得合适大小

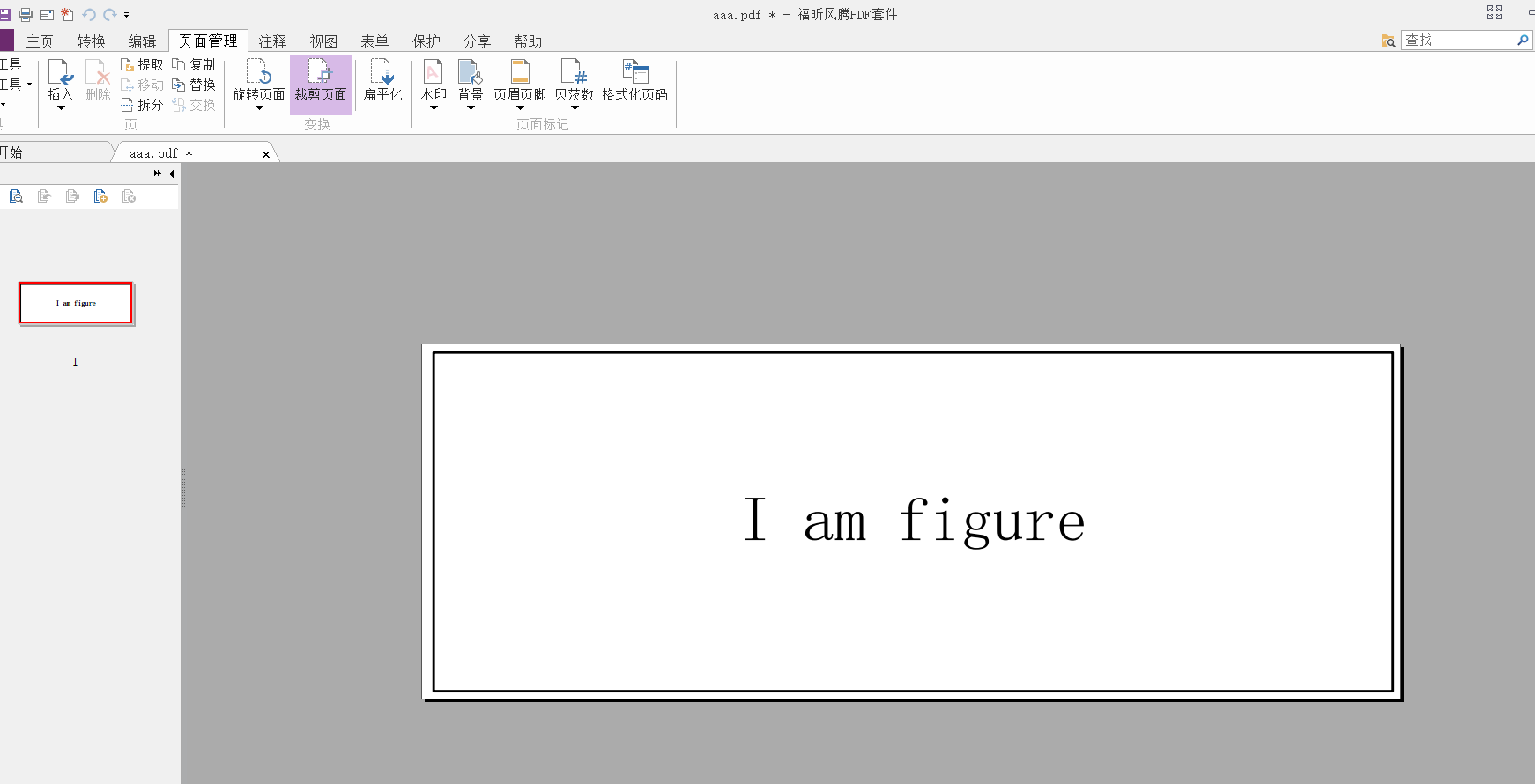

页面管理->裁剪页面,双击裁剪区域保存pdf
  1. pdf文件导入latex中
    这里你可以直接用figure指令插入pdf到latex中,也可以将pdf转成.eps矢量图(如果图片精度要求高可以去找找相应的方法,网上都有)。插入pdf的图片十分清晰,满足一般论文需求。
\begin{figure}[H] % use float package if you want it here
	\centering
	\includegraphics[height=4cm]{i_am_figure.pdf}
	\caption{这是我的图片}
	\label{fig:iamfigure}
\end{figure}

Matlab仿真图插入latex

matlab仿真图复制默认就是png类型只不过图片分辨率需要调整一下,这样就能满足放大不失真。

  1. 让图片充满坐标域

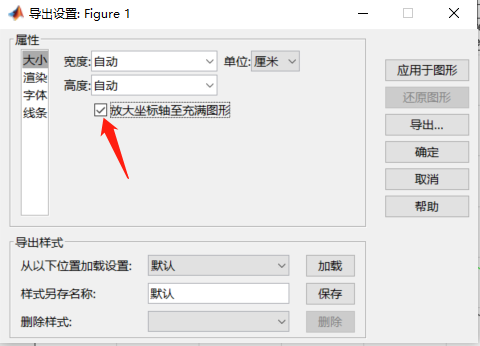

文件->导出设置->大小->勾选
2. 调整分辨率

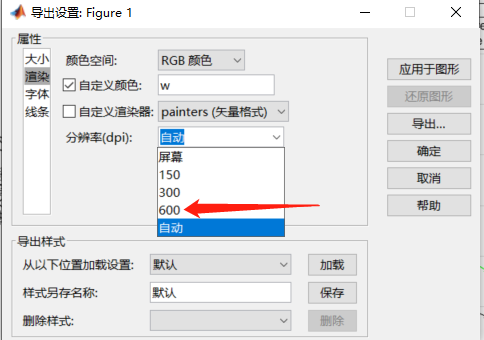

渲染->分辨率->600(最大的)

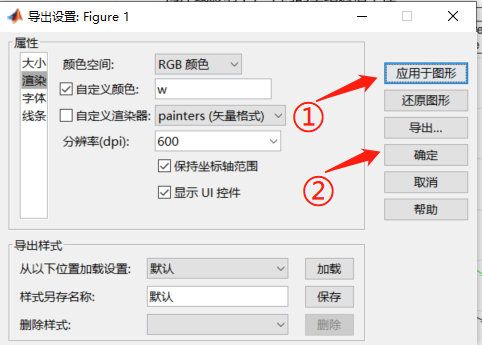

应用设置,保存图片
3. png图片插入latex
\begin{figure}[H] % use float package if you want it here
	\centering
	\includegraphics[height=4cm]{i_am_figure.png}
	\caption{这是我的图片}
	\label{fig:iamfigure}
\end{figure}
