一、前言

本系列旨在提供100%准确的数字IC设计/验证手撕代码环节的题目，原理，RTL设计，Testbench和参考仿真波形，每篇文章的内容都经过仿真核对。快速导航链接如下：

1.奇数分频
2.偶数分频
3.半整数分批
4.小数/分数分频
5.序列检测器
6.模三检测器
7.饮料机
8.异步复位，同步释放
9.边沿检测（上升沿，下降沿，双边沿)
10.全加器，半加器
11.格雷码转二进制
12.单bit跨时钟域（打两拍，边沿同步，脉冲同步）
13.奇偶校验
14.伪随机数生成器[线性反馈移位寄存器]
15.同步FIFO
16.无毛刺时钟切换电路

应当说，手撕代码环节是面试流程中既重要又简单的一个环节，跟软件类的岗位相比起来，数字IC的手撕代码题目固定，数量有限，属于整个面试中必得分的一个环节，在这个系列以外，笔者同样推荐数字IC求职者使用“HdlBits”进行代码的训练
链接如下
HDLBits — Verilog Practice

二、序列检测器题目

1.使用verilog代码，设计电路，检测序列为1001，检测到的时候输出1，没检测到的时候输出0

这里的序列可以替换成任意一个，采用相同的思路进行设计即可

三、序列检测器原理

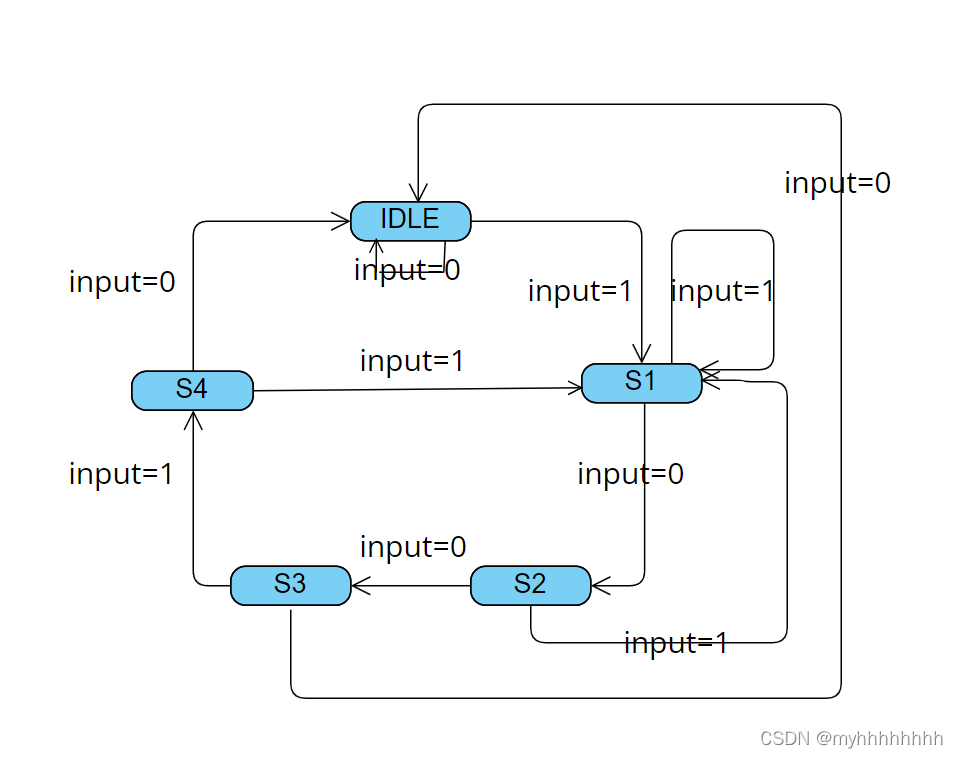

不管是什么样的序列检测器，我们都可以采用状态机的方法进行设计，以例1为参考，检测1001，我们需要5个状态，当复位信号到来的时候，返回IDLE状态，正常输入序列1001至状态S4时，output=1，其余时候output都为0，需要注意针对s1，s2，s3，s4，非1001序列输入的状态跳变并非全部到IDLE，也有跳变到相邻状态的可能性

这里再提出一种方法，使用4bit移位寄存器，每个时钟信号到来时，右移一位输入序列并进行比较，当移位寄存器内的data为1001时，输出1，其余状态输出0.

四、RTL设计

module sequence_check(clk,rst_n,sequence,test);
input clk;
input rst_n;
input sequence;
output test;

parameter IDLE = 3'b000, s1 = 3'b001 ,s2 = 3'b010, s3 = 3'b011 , s4 = 3'b100;

reg [2:0] state,nstate;

always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
state <= IDLE;
else
state <= nstate;
end


always@(*)
begin
case(state)
IDLE: nstate = sequence?s1:IDLE;
s1: nstate = !sequence?s2:s1;
s2: nstate = !sequence?s3:s1;
s3: nstate = sequence ?s4:IDLE;
s4: nstate = sequence ?s1:IDLE;
default nstate = IDLE;
endcase
end

assign test = state == s4 ? 1 : 0 ;


endmodule

五、testbench设计

`timescale 1ns/1ps
module sequence_check_tb();

reg clk;
reg rst_n;
reg sequence;
wire test;

sequence_check u1(.clk(clk),.rst_n(rst_n),.sequence(sequence),.test(test));

always #5 clk = !clk;

always #9.999  sequence = $random;


initial
begin
clk = 0;
rst_n = 1;
#10 rst_n = 0;
#16 rst_n = 1;
#2000
$stop;
end

endmodule

六、仿真分析

结果分析，当时钟上升沿到来时采到的信号为1001时，output输出为1，其余结果输出为0，设计符合预期
