LDO原理简析

LDO是低压差稳压器，并且是线性稳压器，只能用在降压的场景下，即输出电压只能比输入电压小。
优点是负载响应快，并且十分稳定，纹波也比较小；
缺点是输入电压和输出电压不能相差过大，负载也不能太大，并且效率较低，线性调节意谓着输入输出的电压差乘上平均负载电流就是线性稳压器导通元件所消耗的功率，即 Pd = (VIN - VOUT) *ILOAD 。高 VIN / VOUT 比与高负载电流都会导致过多额外的功率损耗。。

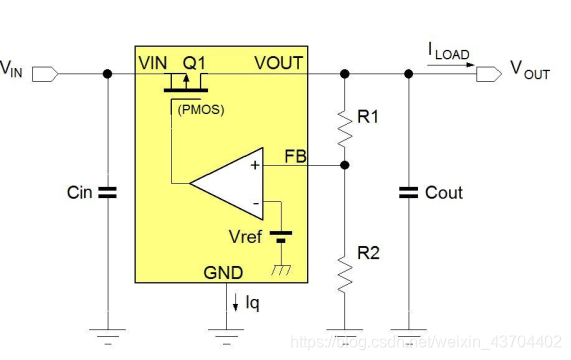

原理：LDO之所以能够调节输出电压，是因为放大器会根据负载大小的增大和减小而调节PNPmos管（Q1）的驱动能力，此时mos管工作在可变电阻区，当负载变小导致输出电压增大时，此时反馈放大电路的输出电压增大，从而|Vgs|变小，调整管的等效电阻变大，从而将输出电压拉低；同理，当负载变大导致输出电压减小时，此时放大电路的输出电压减小，从而|Vgs|变大，调整管的等效电阻减小。从而将输出电压拉高；因此LDO可以将输出电压稳定在一定值。
Vout =(1+R1/R2)Vref
