1.汇编过程启动简介

内核的汇编阶段其实比uboot要简单点，因为uboot已经做了不少的工作，内核的启动过程主要包含汇编、c语言两个阶段；其中的汇编阶段也主要可以分为两个过程：
1).校验处理器的id，以及传过来的r2参数，完成部分通用寄存器的传参;
r1 = machine no, r2 = atags or dtb,
r8 = phys_offset, r9 = cpuid, r10 = procinfo
2).创建mmu的页表__create_page_tables，使能mmu控制器，跳转至c语言阶段，start_kernel。

2.源码分析–汇编的第一阶段

其启动代码主要集中在以下几个文件：
/arch/arm/kernel/head.S
/arch/arm/include/asm/assembler.h
/arch/arm/kernel/head-common.S

//head.S中
ENTRY(stext)
	setmode	PSR_F_BIT | PSR_I_BIT | SVC_MODE, r9 @ ensure svc mode
						@ and irqs disabled
	mrc	p15, 0, r9, c0, c0		@ get processor id
	bl	__lookup_processor_type		@ r5=procinfo r9=cpuid
	movs	r10, r5				@ invalid processor (r5=0)?
 THUMB( it	eq )		@ force fixup-able long branch encoding
	beq	__error_p			@ yes, error 'p'

#ifndef CONFIG_XIP_KERNEL
	adr	r3, 2f
	ldmia	r3, {r4, r8}
	sub	r4, r3, r4			@ (PHYS_OFFSET - PAGE_OFFSET)
	add	r8, r8, r4			@ PHYS_OFFSET
#else
	ldr	r8, =PLAT_PHYS_OFFSET
#endif

	/*
	 * r1 = machine no, r2 = atags or dtb,
	 * r8 = phys_offset, r9 = cpuid, r10 = procinfo
	 */
	bl	__vet_atags
#ifdef CONFIG_SMP_ON_UP
	bl	__fixup_smp
#endif
#ifdef CONFIG_ARM_PATCH_PHYS_VIRT
	bl	__fixup_pv_table
#endif
	bl	__create_page_tables
	ldr	r13, =__mmap_switched		@ address to jump to after
						@ mmu has been enabled
	adr	lr, BSYM(1f)			@ return (PIC) address
	mov	r8, r4				@ set TTBR1 to swapper_pg_dir
 ARM(	add	pc, r10, #PROCINFO_INITFUNC	)
 THUMB(	add	r12, r10, #PROCINFO_INITFUNC	)
 THUMB(	mov	pc, r12				)
1:	b	__enable_mmu
ENDPROC(stext)

其中setmode 是汇编宏，在此其实是配置ARM的cpsr_c寄存器；

//assembler.h中
#ifdef CONFIG_THUMB2_KERNEL
	.macro	setmode, mode, reg
	mov	\reg, #\mode
	msr	cpsr_c, \reg
	.endm
#else
	.macro	setmode, mode, reg
	msr	cpsr_c, #\mode
	.endm
#endif

ARM的cpsr作为控制寄存器简介：
1.确保进行SVC模式，并去使能IRQ、FIQ中断位；
2.读取CP15协处理的Main ID Register，存在r9中；

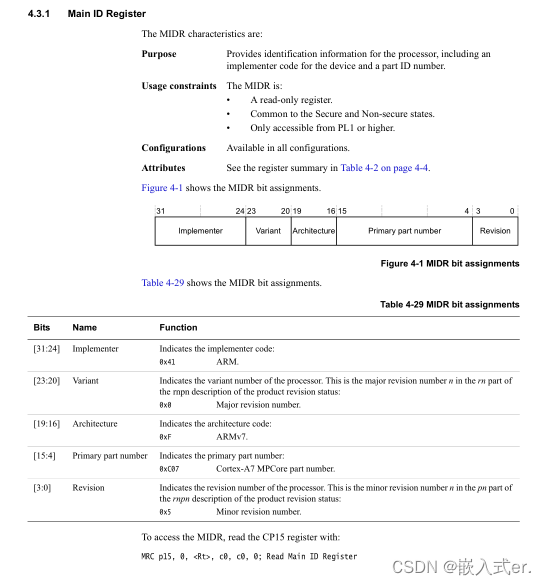

在这里插入图片描述
3.
获取r5 = procinfo；

head-common.S
__lookup_processor_type:
	adr	r3, __lookup_processor_type_data
	ldmia	r3, {r4 - r6}
	sub	r3, r3, r4			@ get offset between virt&phys
	add	r5, r5, r3			@ convert virt addresses to
	add	r6, r6, r3			@ physical address space
1:	ldmia	r5, {r3, r4}			@ value, mask
	and	r4, r4, r9			@ mask wanted bits
	teq	r3, r4
	beq	2f
	add	r5, r5, #PROC_INFO_SZ		@ sizeof(proc_info_list)
	cmp	r5, r6
	blo	1b
	mov	r5, #0				@ unknown processor
2:	mov	pc, lr
ENDPROC(__lookup_processor_type)

bl __lookup_processor_type:
到此为止，r5=procinfo r9=cpuid；
另外在u-boot启动内核是传递了三个参数分别为：
r0 = 0, r1 = machine nr, r2 = atags or dtb pointer.
这也是为何在开始时不用r0-r3的原因，因为操作后会破坏掉u-boot传递过来的参数；
然后将r5存入r10中；
截止head.S第7至此：
r0 = 0；r1=machine nr; r2 = atags or dtb pointer
r9 = cpuid; r10 = procinfo

继续往下执行THUMB it eq是一个条件执行指令，满足则beq跳转之__err_p;
下面的__vet_atg 主要是校验uboot传过来r2参数,如果参数异常，内核也不会启动。
