OC与OD门电路

学过数电模电的同学，应该都听过OC门电路与OD门电路。即使你没听过，那么当年在毕业参加工作面试时，或许会被面试官问到或者考题中考到。因为很多芯片的IO口，其内部就属于OC或者OD门。想起去年，小编在找工作面试时，被面试官提问过此问题，当时那叫一个“惨”啊！

作为一名硬件工程师，虽然在电路设计中，很少遇到这类电路，但是其电路形式以及工作原理还是必须要了解些的。

所以小编还是有必要讲一下OC门与OD门。

OC门

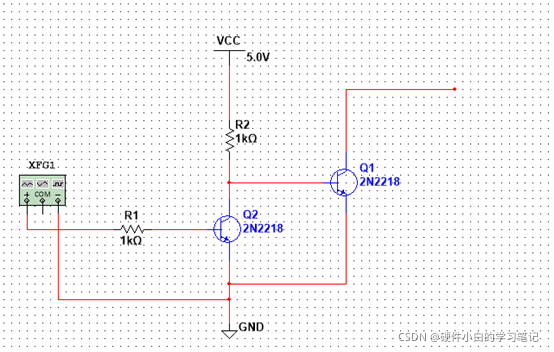

OC门即集电极开路。也就是三极管的集电极什么都不接。当左端输入低电平时，右端的三极管输出为低电平。然而当左端输入高电平时，由于右端的三极管集电极处于开路状态，所以是无法输出高电平。因此想要右侧输出高电平即需要通过上拉电阻以及外供电源来满足高电平的输出。

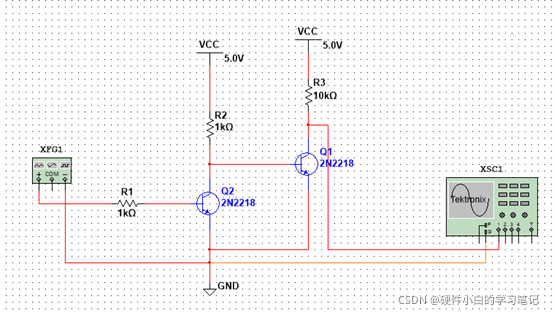

此时：

1. 输入为高电平时，Q1导通，此时A点处于低电平状态，无法满足Q2导通，即此刻Q2断开，输出为高电平。
2. 输入为低电平时，Q1断开，此时A点处于高电平状态，Q2可导通，此时输出电压为低电平。
   OC门采用了上拉电阻以输出高电平。电阻的选择，应从驱动电流以及降低功耗的原则来进行选择。

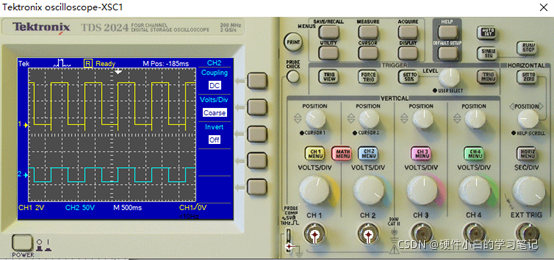

图为仿真出来的波形

我们会发现其存在向下的脉冲，此时可以加上一个合适的电容来解决这类问题。
