TYPE C模拟耳机POP音产生缘由

关于耳机插拔的POP音问题，小白在之前的文章中讲述过关于3.5mm耳机的POP音产生原因。其实这类插拔问题的POP音不仅仅存在于3.5mm耳机，就连现在主流的Type C模拟耳机的插拔也存在此问题，今天小白就来讲一讲这类耳机产生POP音的缘由。

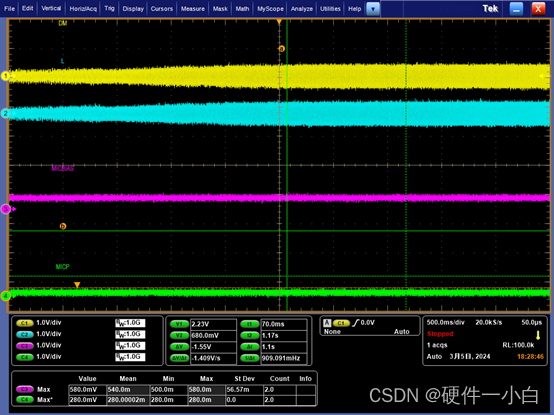

耳机左右声道提供声音给人耳声音，其也必然存在着电压。下图为播放铃声时L声道的电压变化情况。

如果你身边有3.5mm的耳机的话，不妨也可以模拟POP的产生。左右听筒塞入耳中。3.5mm的头，GND接程控电源的负极，正极轻触L/R声道，此时即可听到明显的POP音。

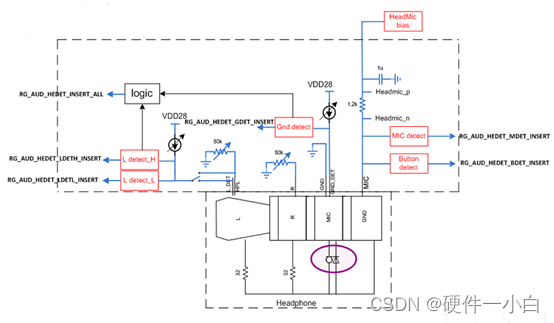

在3.5mm耳机中，耳机的L R MIC GND分别直接接在硬件电路的L R MIC GND。而在模拟TYPE C耳机电路中并不是这样。

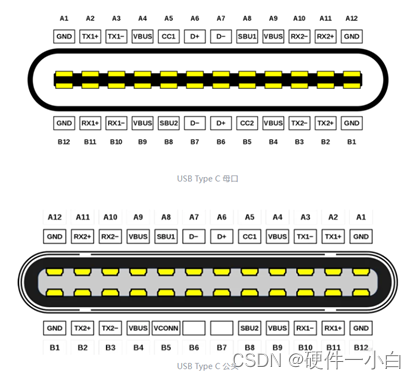

上图为Type C公头与母头的Pin定义图。模拟Type C耳机通过模拟开关IC完成信号的切换。

当模拟Type C耳机插入时，此时CC_IN信号被拉低，DP接电路的R声道，DN接电路的L声道，SBU1/SBU2则接MIC/GND信号。POP音的存在仅存在于反插状态，正插则不存在。

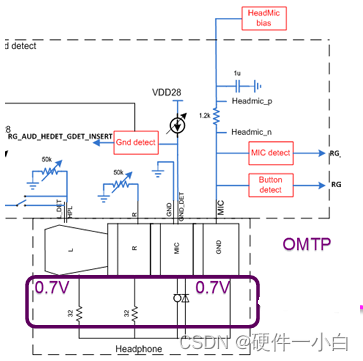

关于反插状态的POP音，如果你用过万用表二极管档位仔细测量的话，会发现MIC信号存在0.7V左右的电压值。这也说明了在模拟Type C耳机线路中，MIC部分存在相关的二极管，关于这类二极管属于寄生二极管还是硬件电路的二极管这里小白后续联系耳机厂商进行沟通交流再重新编辑更新此文。

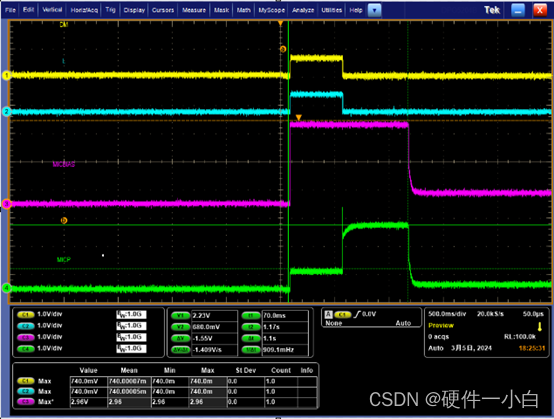

当模拟耳机反插时

TYPE C耳机的MIC信号被模拟开关切至主板的GND信号。此时因为二极管的作用，耳机的MIC信号被钳位到0.7V，HPL/HPR 同样为0.7V。

因在L R声道产生电压的突变，其必然就会产生POP音。随后Type C耳机上的MIC信号在模拟开关的作用下再一次从主板的GND切换到主板的MICP信号。此时R L声道的电平状态进行下电。

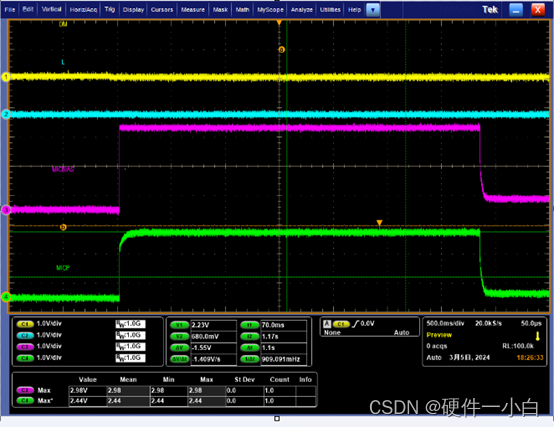

而在正插状态下，就不存在这类问题。

耳机MIC信号直接切换至MICP信号。
