本文介绍了NUC970芯片如何通过IIO架构使用普通模式ADC，详细配置了内核驱动支持，并展示了应用层读取ADC通道电压的方法。此外，还阐述了芯片对ADCBattery接口的支持，以及如何在应用层查看电池电压和状态。

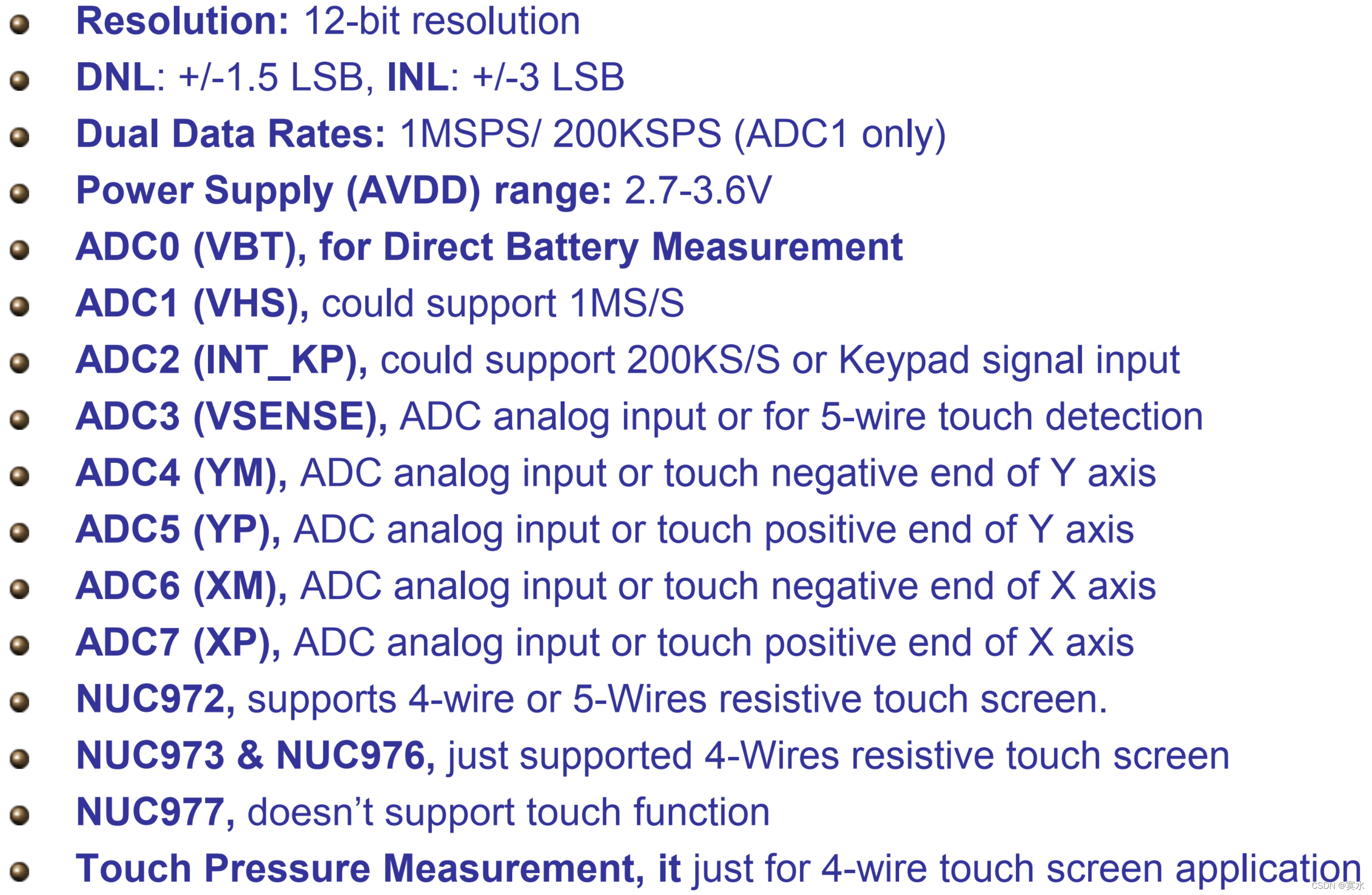

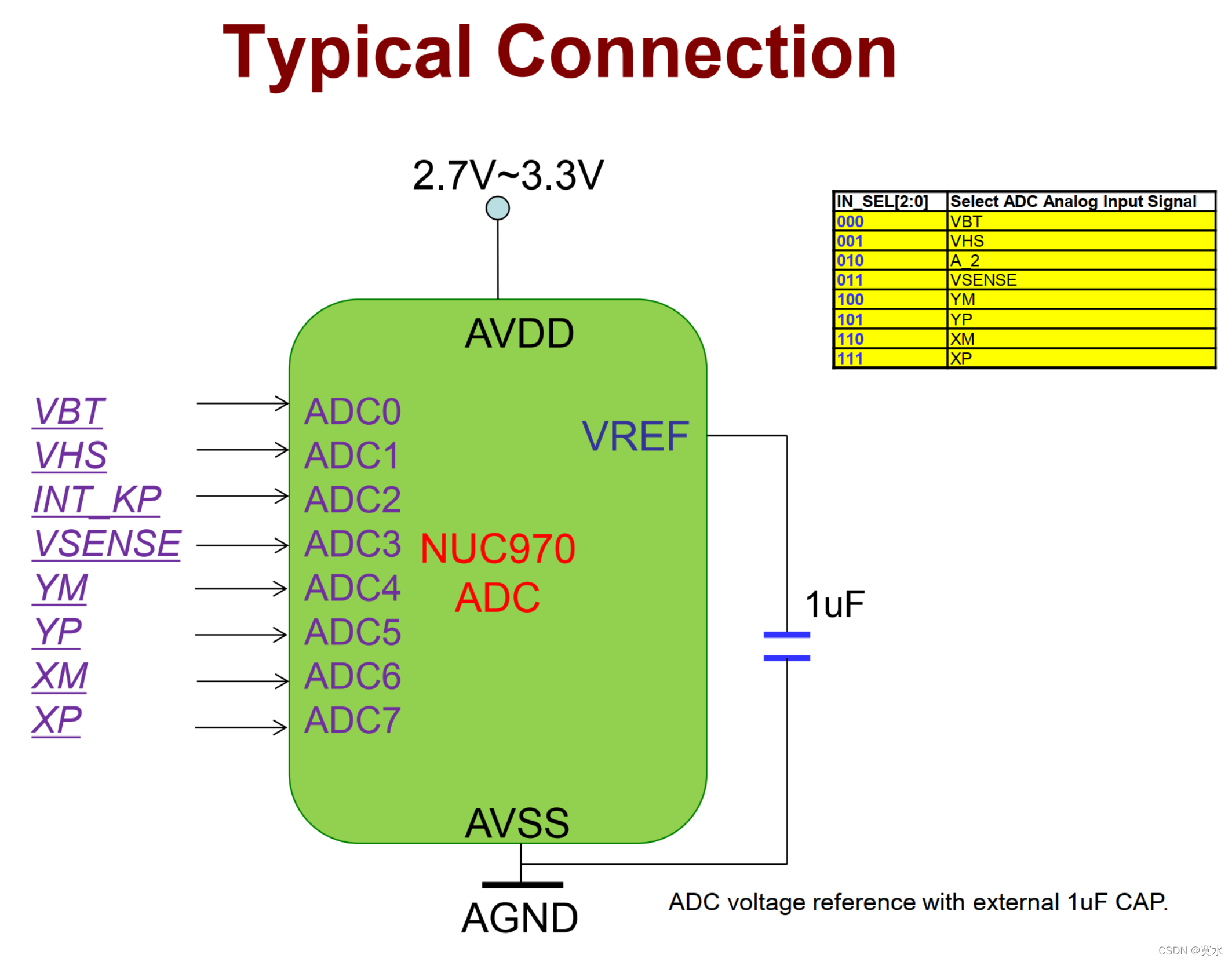

一、IIO ADC

1、NUC972芯片可以透过 IIO 的架构来使用普通模式的 ADC，开启 IIO 功能，配置如下：

Device drivers --->
    <*> Industrial I/O support --->
        -*- Enable buffer support within IIO
            [*] IIO callback buffer used for push in-kernel interfaces
            -*- Industrial I/O buffering based on kfifo
        -*- Enable triggered sampling support
        Analog to digital converters --->
            <*> Nuvoton NUC970 Normal ADC driver
                Reference voltage selection (Internal AVDD, 3.3V) --->

说明：参考电压有三种可以选择，分别是”Internal bandgap 2.5V” 、 ”Internal AVDD 3.3V” 、”VREF input” 。

2、应用层使用方式如下：

cat /sys/bus/iio/devices/iio\:device0/in_voltageX_raw

说明：其中， X 为频道(X=0~7)。

[root@moshui ~]# cat /sys/bus/iio/devices/iio\:device0/in_voltage0_raw
858
[root@moshui ~]# cat /sys/bus/iio/devices/iio\:device0/in_voltage1_raw
9
[root@moshui ~]# cat /sys/bus/iio/devices/iio\:device0/in_voltage2_raw
302
[root@moshui ~]# cat /sys/bus/iio/devices/iio\:device0/in_voltage3_raw
415
[root@moshui ~]# cat /sys/bus/iio/devices/iio\:device0/in_voltage4_raw
450
[root@moshui ~]# cat /sys/bus/iio/devices/iio\:device0/in_voltage5_raw
487
[root@moshui ~]# cat /sys/bus/iio/devices/iio\:device0/in_voltage6_raw
566
[root@moshui ~]# cat /sys/bus/iio/devices/iio\:device0/in_voltage7_raw
647
[root@moshui ~]#

二、ADC 电池电压

1、NUC970 系列芯片支持 ADC Battery 接口，必须开启 Power supply class support 中的” NUC970 ADC battery driver” 。配置如下：

Device drivers --->
    [*] Power supply class support --->
        <*> NUC970 ADC battery driver

2、应用层使用

进入”sys/class/power_supply” 中，找到 NUC970 Bettery(ADC)，进入后即可查看目前的状态，如下所示：

[root@moshui ~]# cd /sys/class/power_supply/
[root@moshui power_supply]# l
NUC970 Battery(ADC)@
[root@moshui power_supply]# cd NUC970\ Battery\(ADC\)/
[root@moshui NUC970 Battery(ADC)]# l
present             technology          uevent              voltage_now
subsystem@          type                voltage_max_design
[root@moshui NUC970 Battery(ADC)]# cat present
54
[root@moshui NUC970 Battery(ADC)]# cat voltage_now
2708
[root@moshui NUC970 Battery(ADC)]# pwd
/sys/class/power_supply/NUC970 Battery(ADC)
[root@moshui NUC970 Battery(ADC)]#

说明：电池的电压 – cat voltage_now，电池百分比 – cat present。
