边缘计算的AI小板——OrangePi AI Pro

简介

OrangePi AI Pro是一款基于Allwinner H6处理器的嵌入式AI计算设备，适用于物联网和边缘计算。它具有强大的性能、低功耗、多接口和小尺寸。

本文分为三个部分：

一、对该板进行简单的开箱介绍。

二、  将SD卡中的系统迁移到由于该板支持SD卡、SSD（m2接口固态硬盘）、EMMC三种启动方式。而官方附赠的SD卡启动显然是最慢的一种。最后附上SSD启动的教程。

三、  将OrangePi官方设置的xface系统桌面切换回Unity桌面

一、开箱介绍

1、  外观

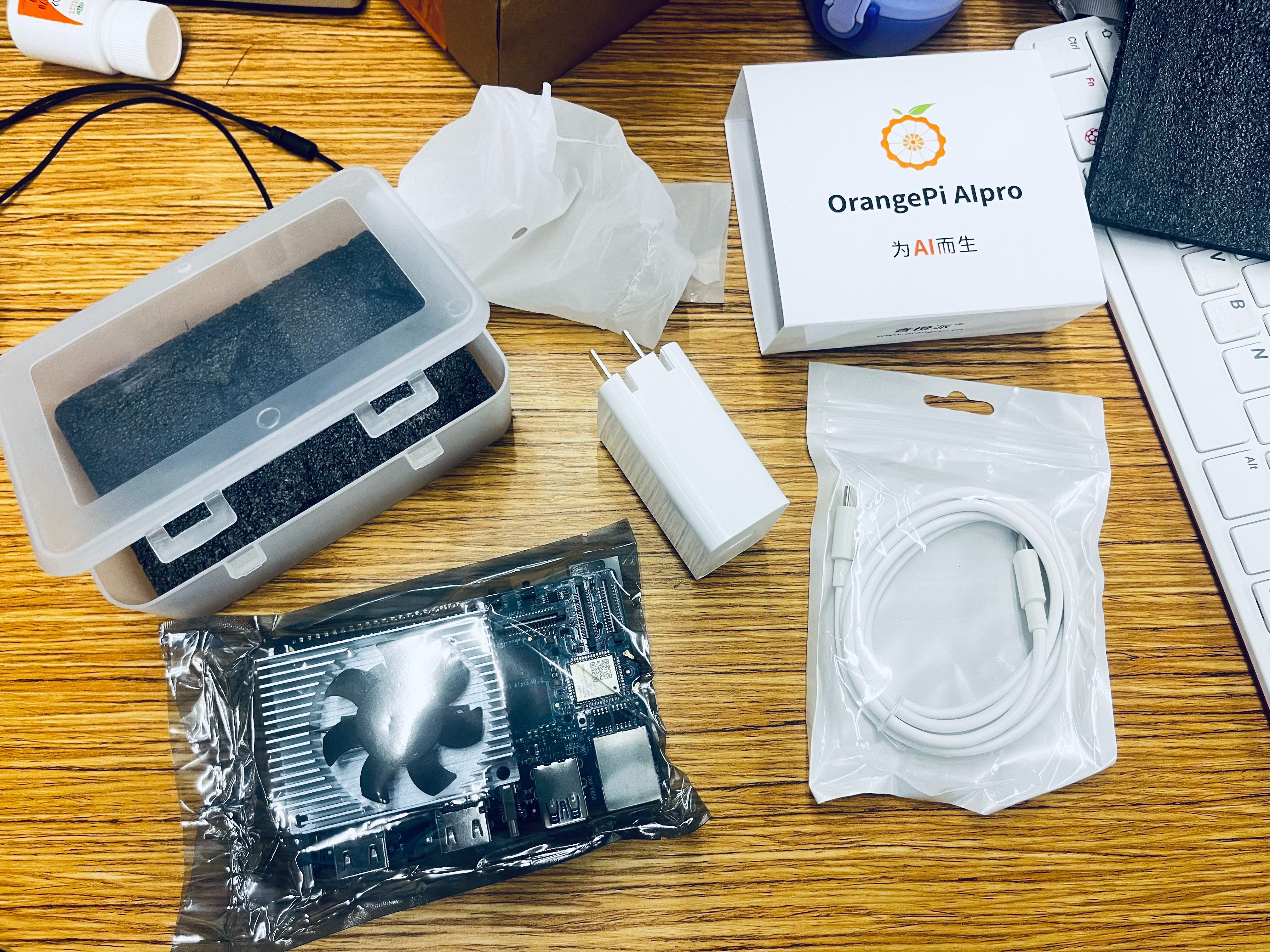

刚拿到手就是这些东西，质感杠杠的。随板附赠的供电插头，不知道Origin官方找哪家工厂代工的，摸起来沉甸甸的。一看就是专业生产手机插头的OEM。看了下输出功率，最高能达到20V/3.25A的输出。驱动这块板绰绰有余了（功耗评测放下下方）。

2、  系统

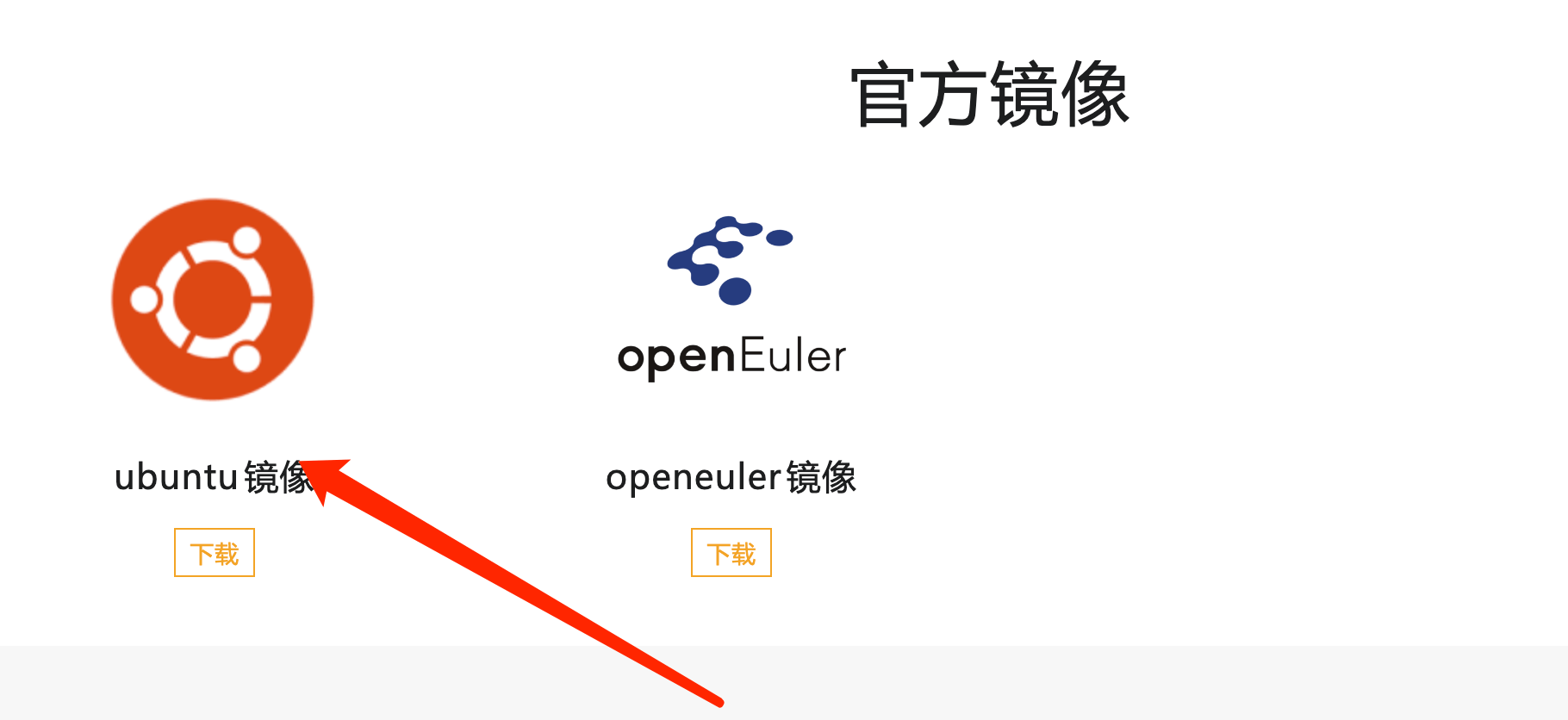

系统是OriginPI官方定制的Ubuntu20.04。但是没有使用Ubuntu桌面版自带的gnome桌面，而是采用了Xfce 桌面。我不是很喜欢这个桌面的UI。不过Ubuntu还是Ubuntu，之后重装一个就好了。像我一样之前没怎么玩过硬件的也不用有心理压力，就当成Ubuntu就好了。

3、  特性

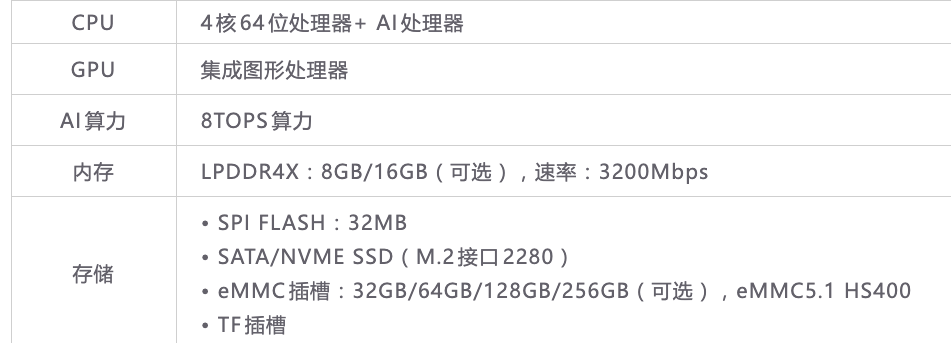

参数列举在这了，我就不一一介绍了。

4、  功耗

先说结论，基本维持在10w左右。由于我用的是官方的插头，电压一直稳定在20v。但是群里有人说10v的插头也能驱动。

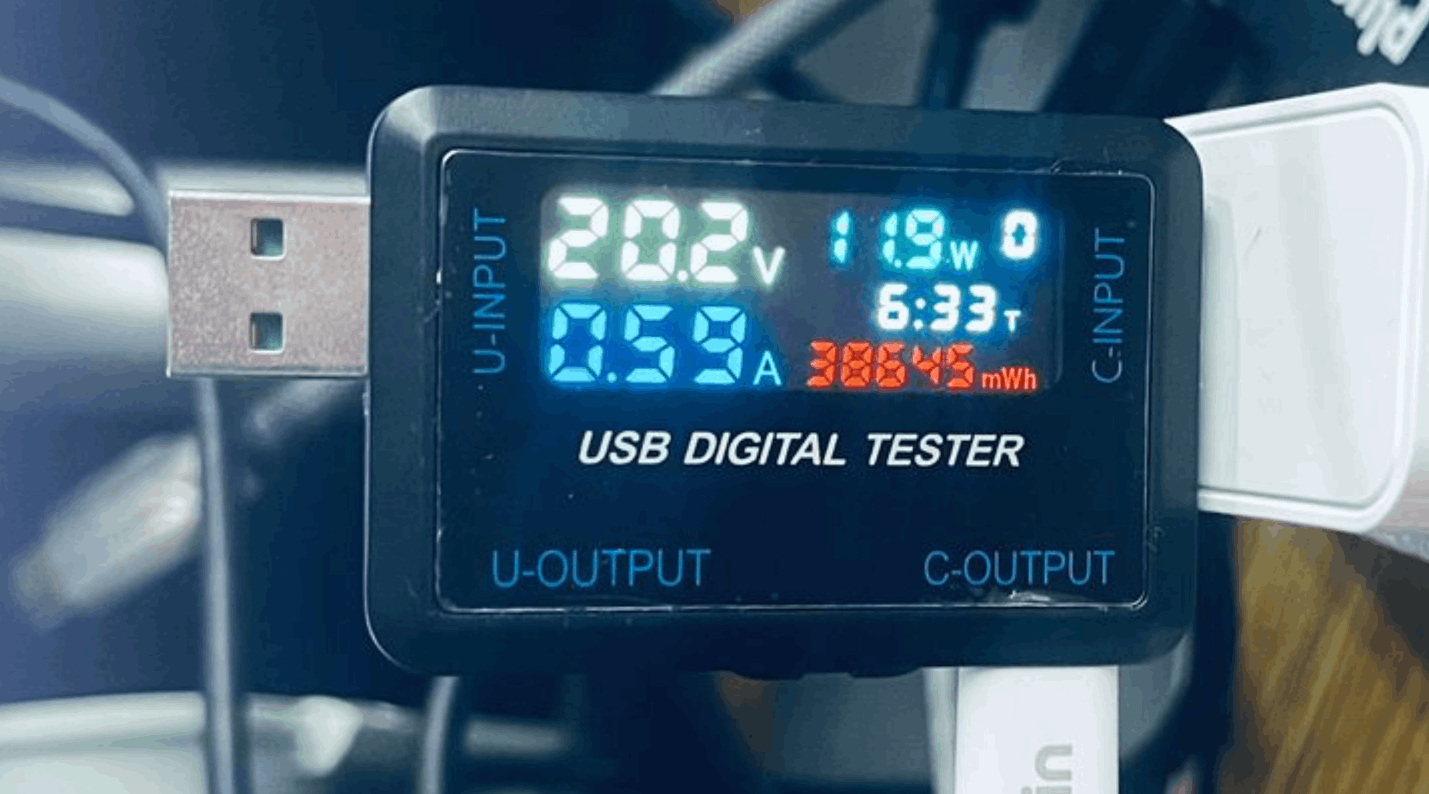

以下是实测图：

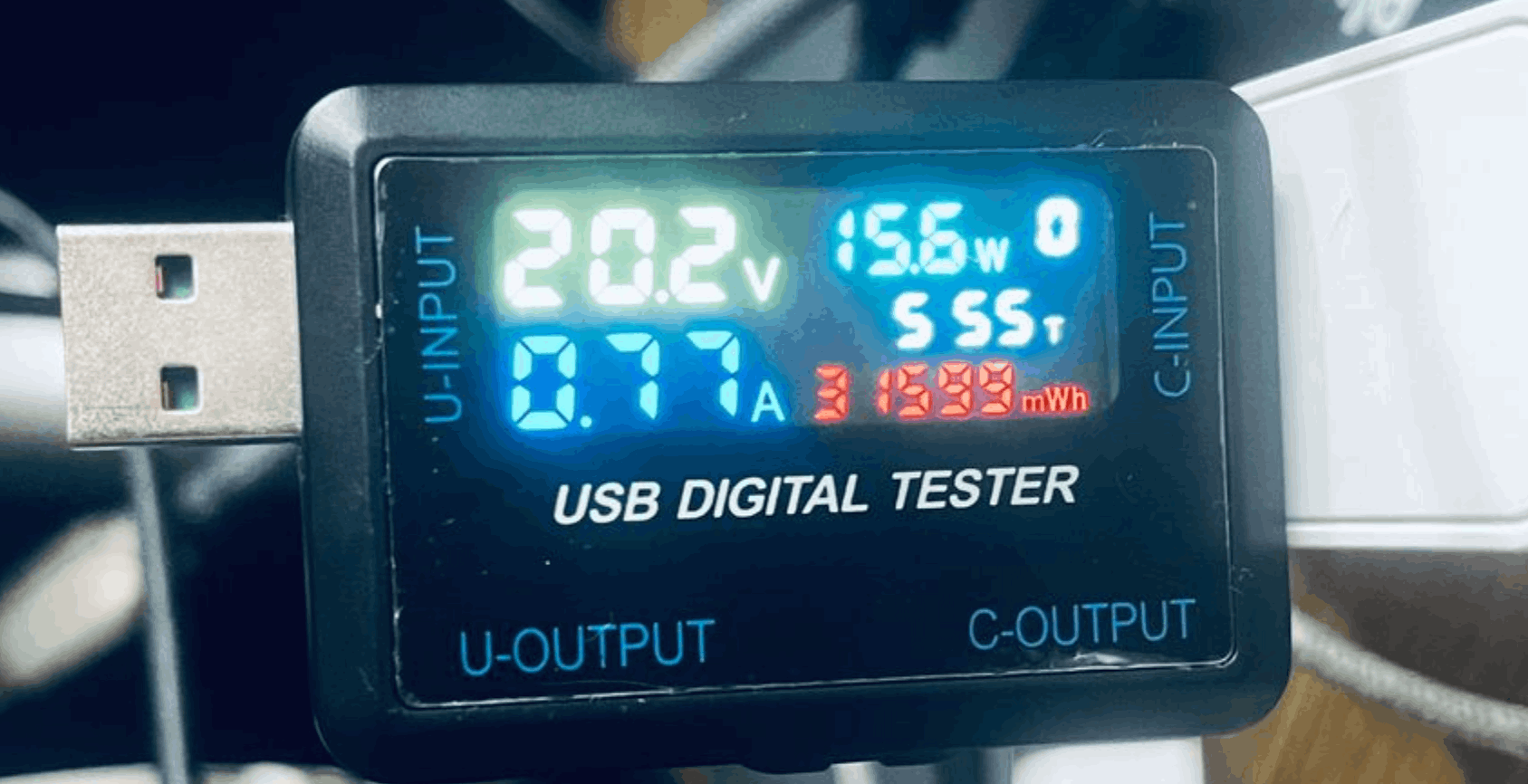

1、  开机功耗（我测试过程中的最高）-15w

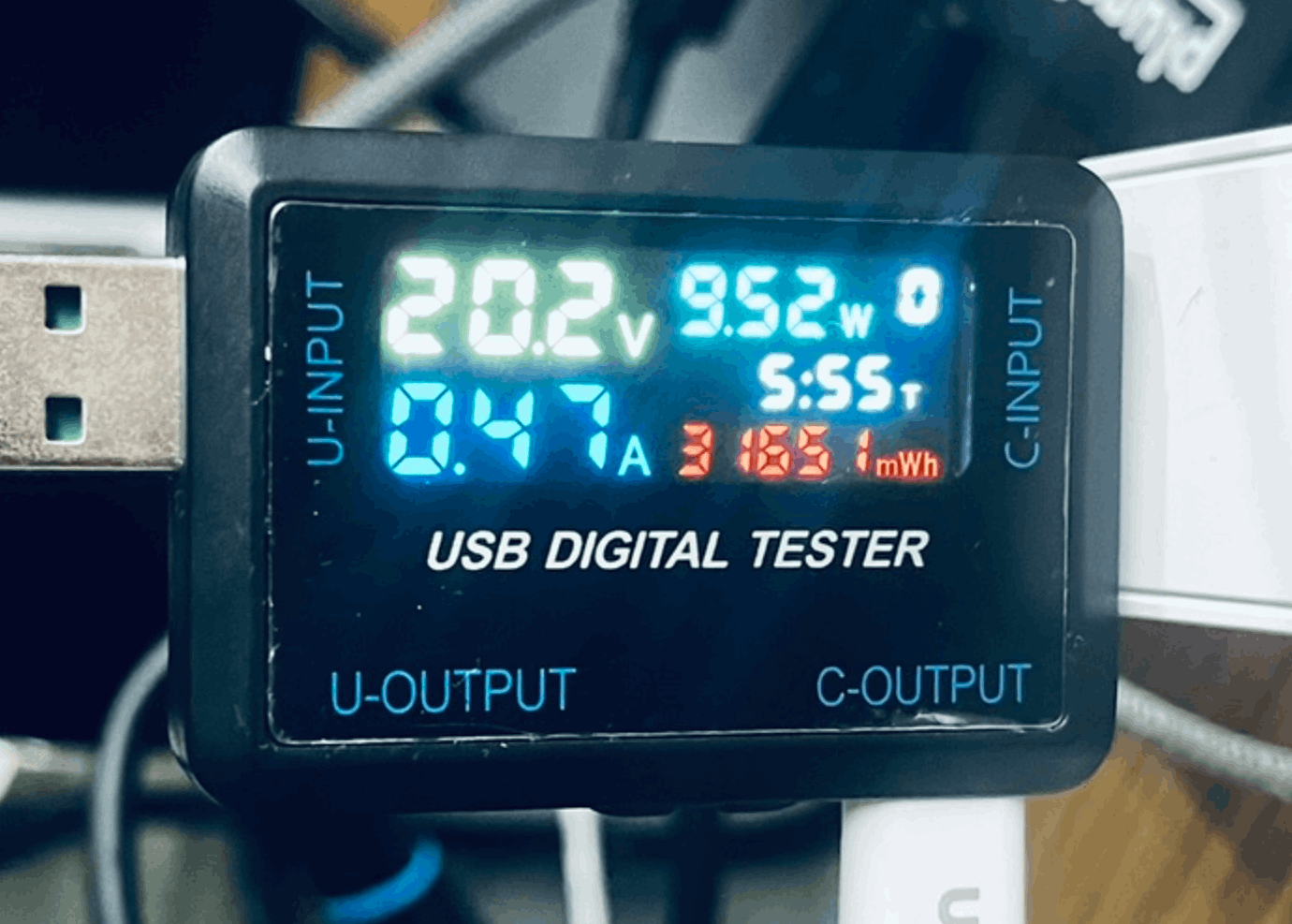

2、待机功耗 - 9.5w

3、  推理过程 - 12w

所以确实是低功耗小板。

5、AI推理

Jupiter启动过程：

ssh连接

这部分内容跟评测没什么关系，但是又是评测过程中需要用的的技巧，因此算是插播的内容:
插入网线后，OrangeAI pi pro 就获取到了 IPv4地址。
要通过自己的工作机器ssh这台目标机（OrangeAI pi pro），首先要知道目标机的内网IP地址。
这里有两种方式获取IP地址
1、  命令行方式

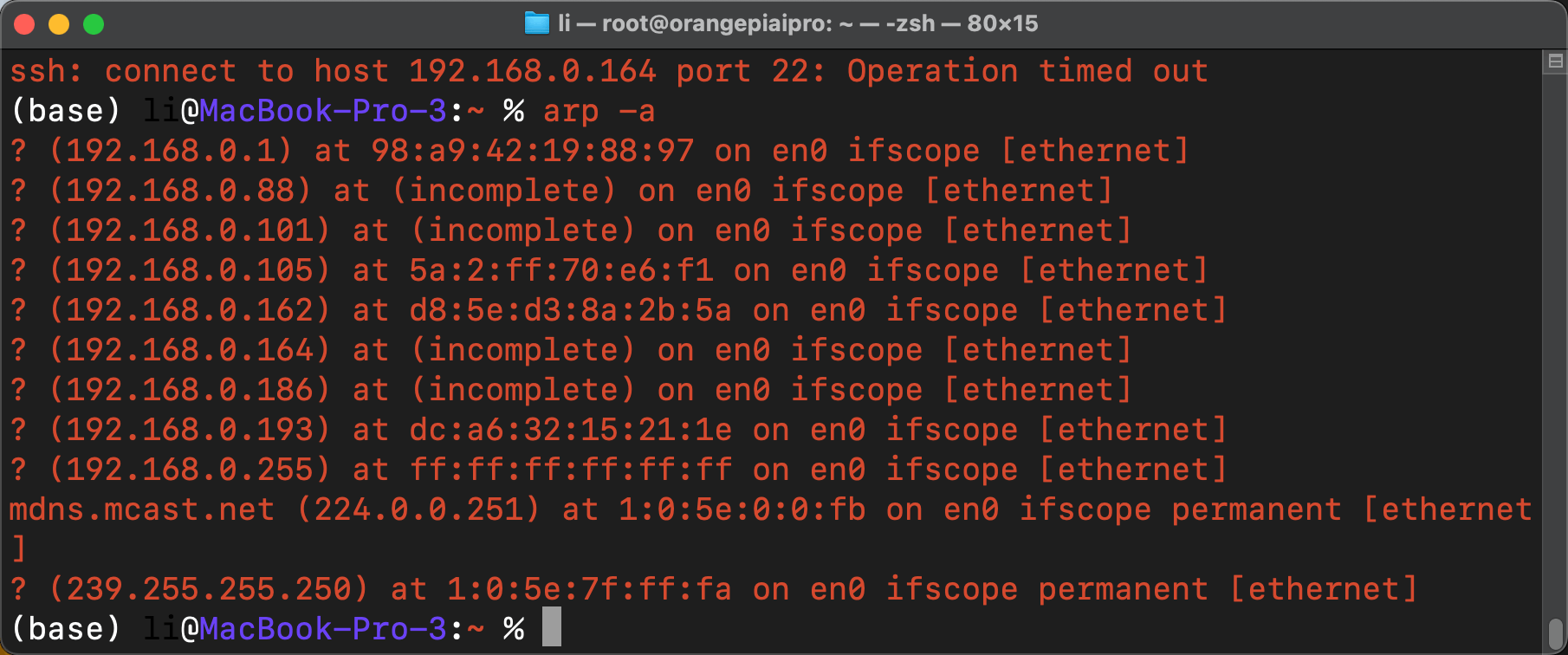

arp -a

查看局域网所有的主机。

从这里也看不出来哪个ip是由OrangeAIPro获取的，只能一个个试

ssh HwHiAiUser@xxx.xxx.xxx.xxx

2、  可视化查看

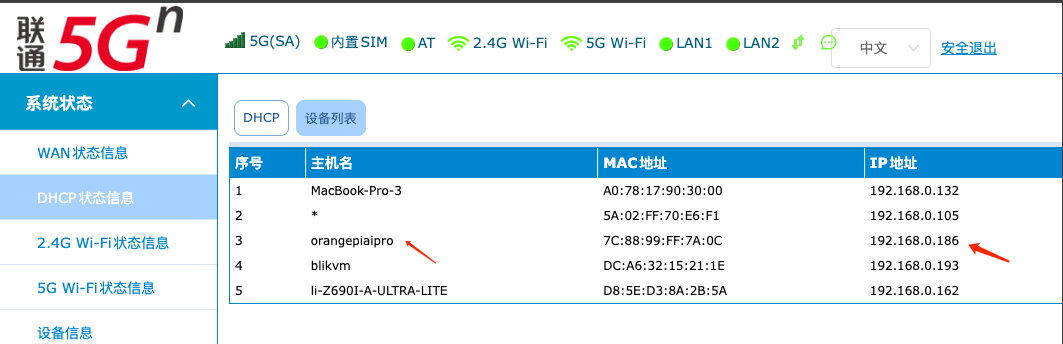

登录路由器后台，在路由器上查看该板的DHCP，为192.168.0.186。
你的路由器可能不一样，但是原理都是差不多的，也会有这方面的功能。

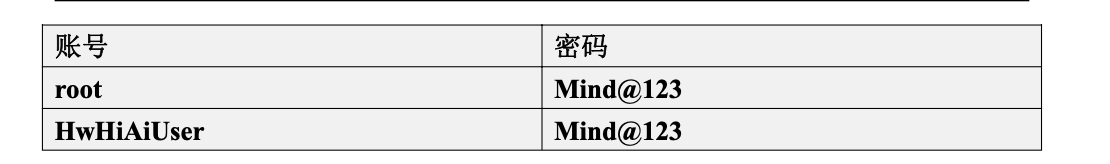

根据官方的账户就可以ssh连接了。

ssh HwHiAiUser@192.168.0.186

1、  开启Jupyter局域网访问

根据手册提示，进入Jupyter之后，启动jupyter。

./start_notebook.sh

这样就可以远程访问了。

但是远程页面打开，会提示输入token或密码

2、修改密码

pip install notebook  # 否则会提示没有 jupyter-notebook 命令
jupyter notebook password

就可以设定密码了。

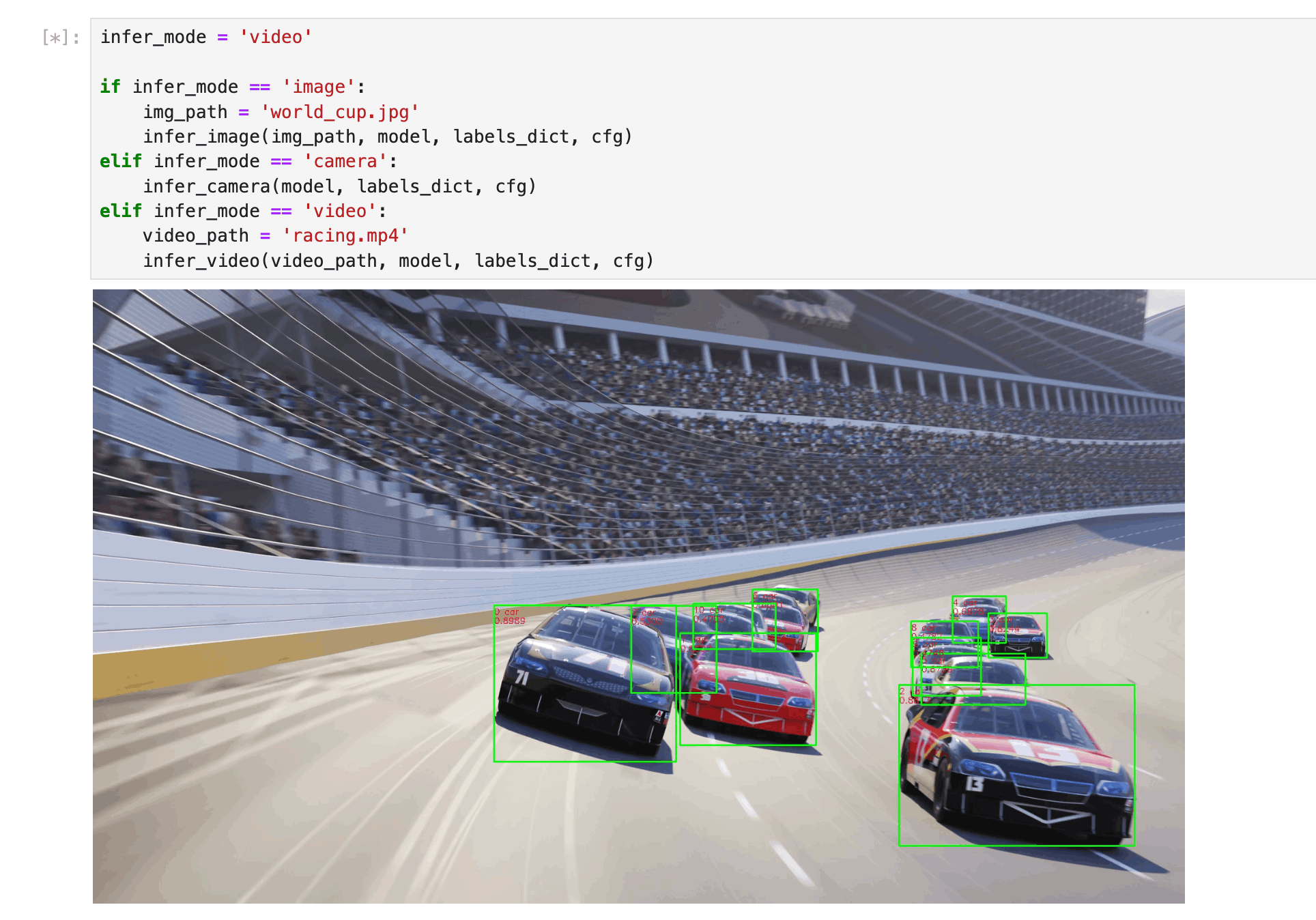

3、运行模型

官方提供的算例都是推理的。显然不希望在这块小板子上进行训练。但是已有的模型推理速度都很快，说明8TOPS算力是有含金量的。

好了，板子介绍完毕了。接下来说一下，怎么把sd中的系统烧录到ssd中。

二、  将SD卡内的系统转到ssd中

这就涉及到Linux系统数据迁移

1、先看成果

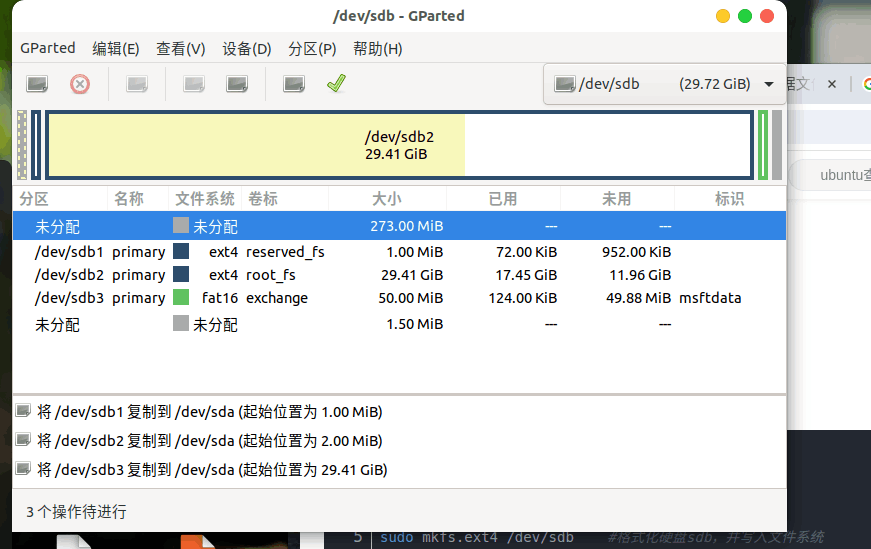

GPart软件看到sd卡中系统的大小为29.41G

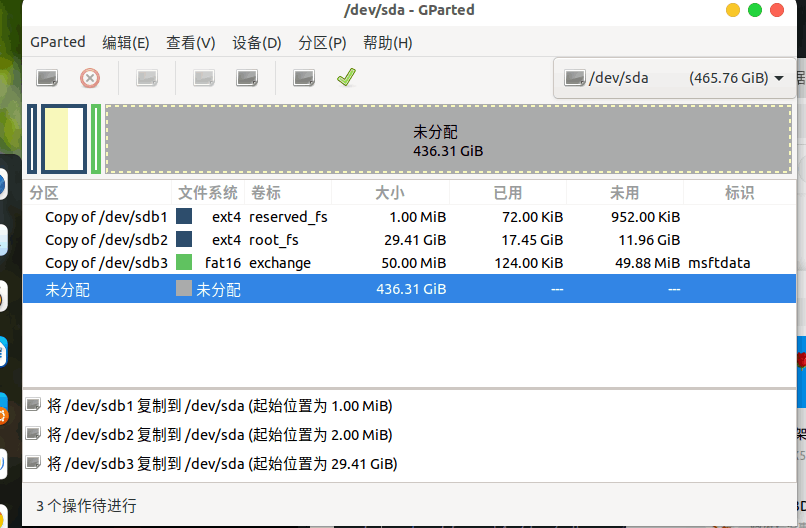

迁移后ssd中的的系统状态与SD卡中完全一致，因此可以通过ssd引导登录。

2、操作步骤

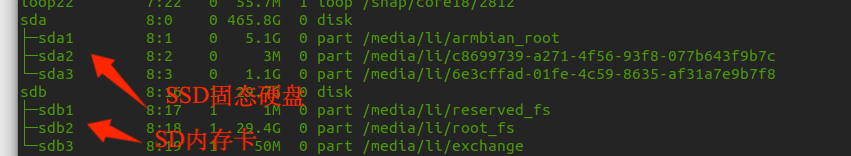

先用lsblk 查看当前的磁盘状态

接下来使用dd命令进行ubuntu 硬盘转移：

sudo dd if=/dev/sdb of=/dev/sda bs=128K conv=noerror,sync status=progress

dd 的意思是DiskToDisk，if 是输入文件系统，of是输出文件系统。

bs是每次传递的数据大小。

注意：接收文件的容量要大于发送文件的容量。

3、切换启动磁盘，开机点亮！

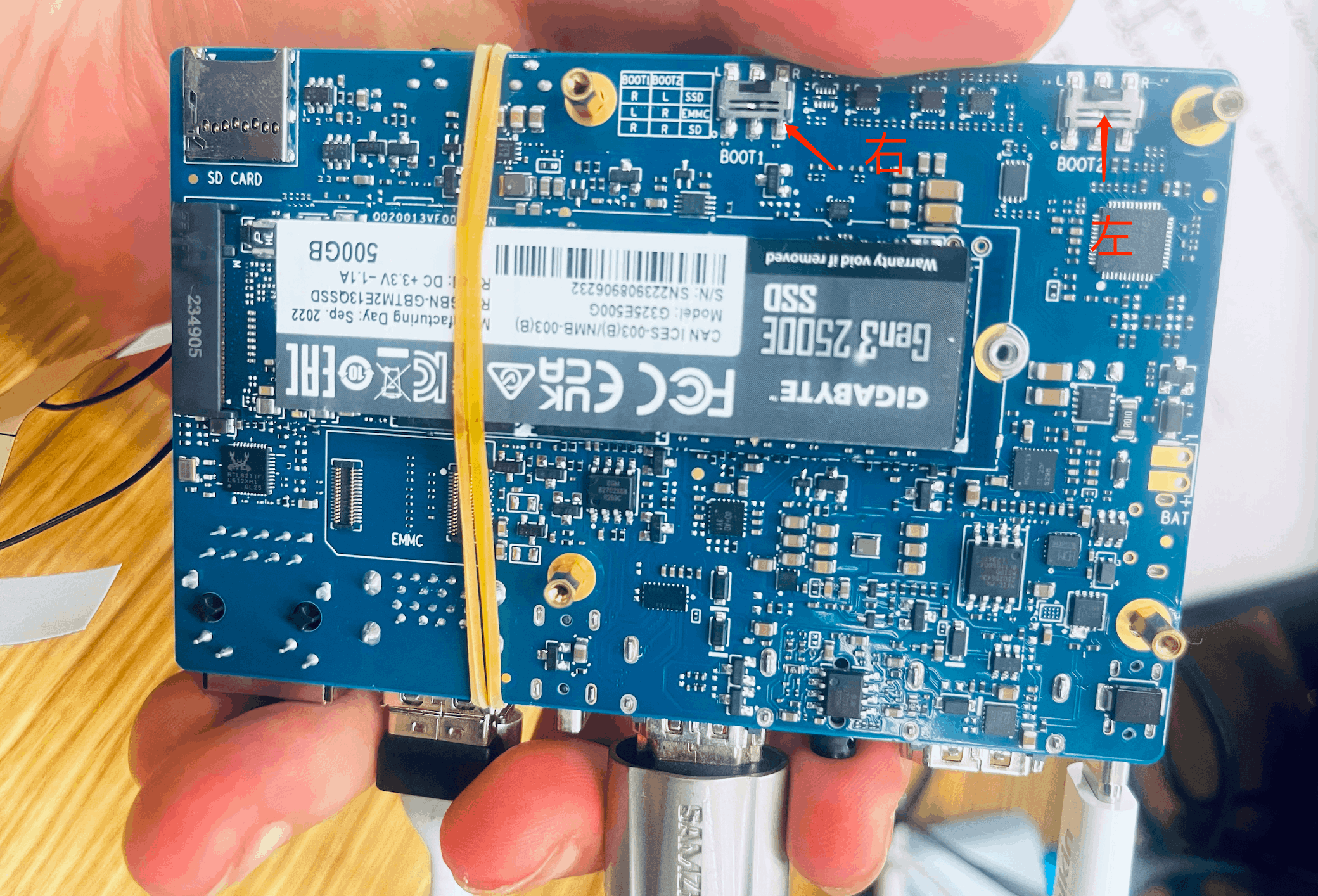

根据文档，将板子下方的拨片开关，BOOT1拨到右，BOOT2 拨到左，就可以开机了

三、桌面更换为Unity

orangepi aipro默认安装了ubuntu20.04，配备xfce桌面。这个桌面虽然非常轻量级，但是操作起来却非常不方便。而Ubuntu20.04的默认桌面环境为Unity，这个桌面环境经过多个版本的迭代，已经足以与Windows、MacOS媲美。

因此我们接下来将xfce桌面卸载，使用unity桌面。

1、  卸载xfce桌面

# 卸载桌面及相关软件
sudo apt-get purge xfce*
# 自动卸载不必要的软件
sudo apt-get  autoremove
# 系统清理
sudo apt-get  clean

这时打开，还是会有Orange官方的欢迎页面。但是登录的话，就会报错，进不去界面。

2、安装unity桌面

所以接下来我们安装该桌面。

sudo apt update
sudo apt upgrade
sudo apt install ubuntu-unity-desktop
sudo reboot

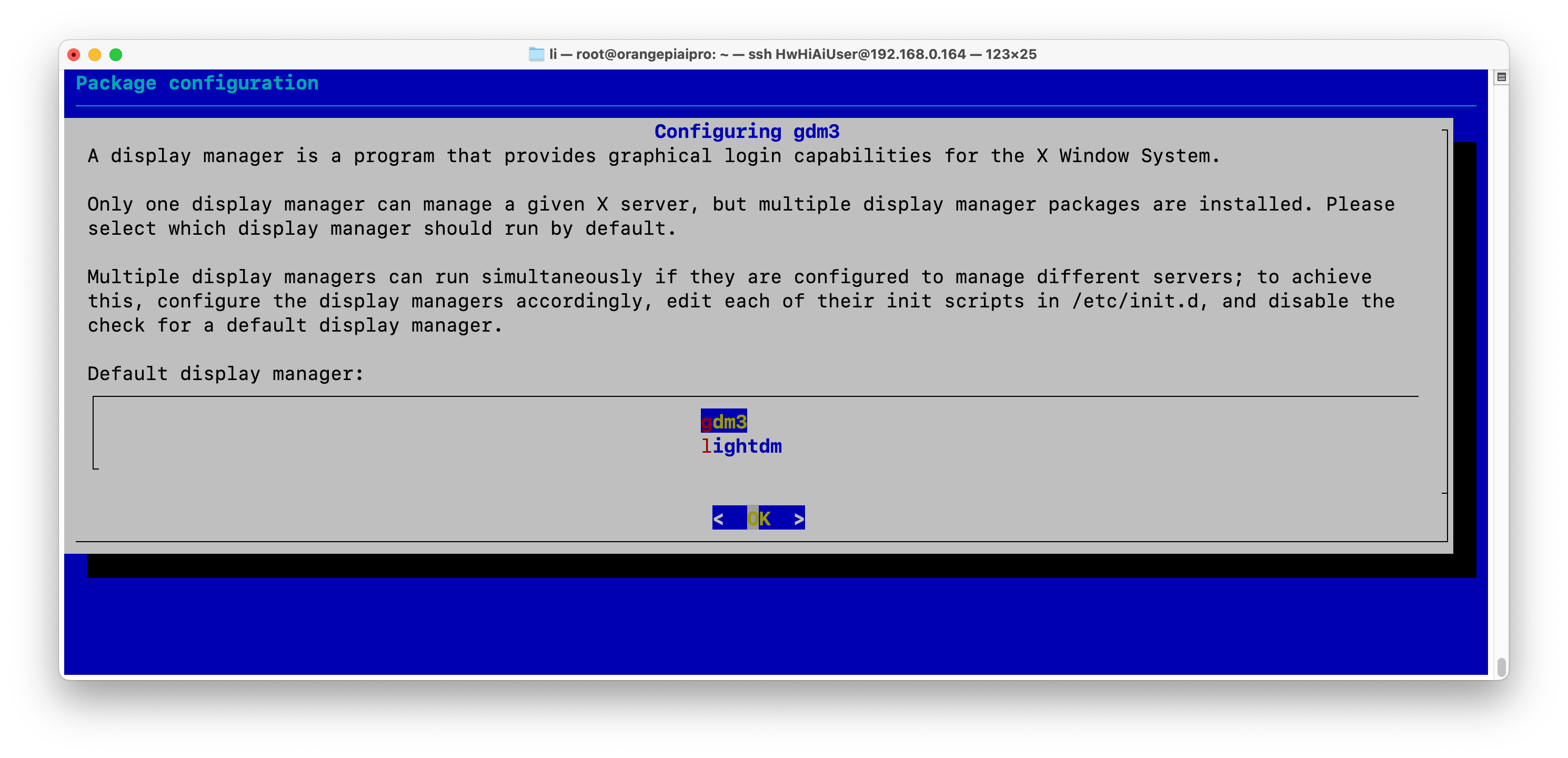

在安装的过程中，会有提示，这是让你选择使用哪一个桌面管理工具。大家就选第一个gdm3就行。

还会有一些错误警告

Failed to retrieve available kernel versions.
Failed to check for processor microcode upgrades.

这两句的意思是：

内核版本检索失败——"Failed to retrieve available kernel versions." 表示系统无法检索到可用的内核版本。这可能是因为网络问题、Ubuntu软件源配置错误，或者是因为系统已经安装了最新的内核版本，而软件源中没有更新的版本可供检索。

处理器微码升级检查失败：——"Failed to check for processor microcode upgrades." 指的是系统无法检查处理器微码的升级。这涉及到CPU安全更新和性能改进。失败的原因可能与内核版本检索失败相同，也可能是因为系统不需要微码更新。

官网的参数配置中，并没有说采用了哪家的CPU和GPU。

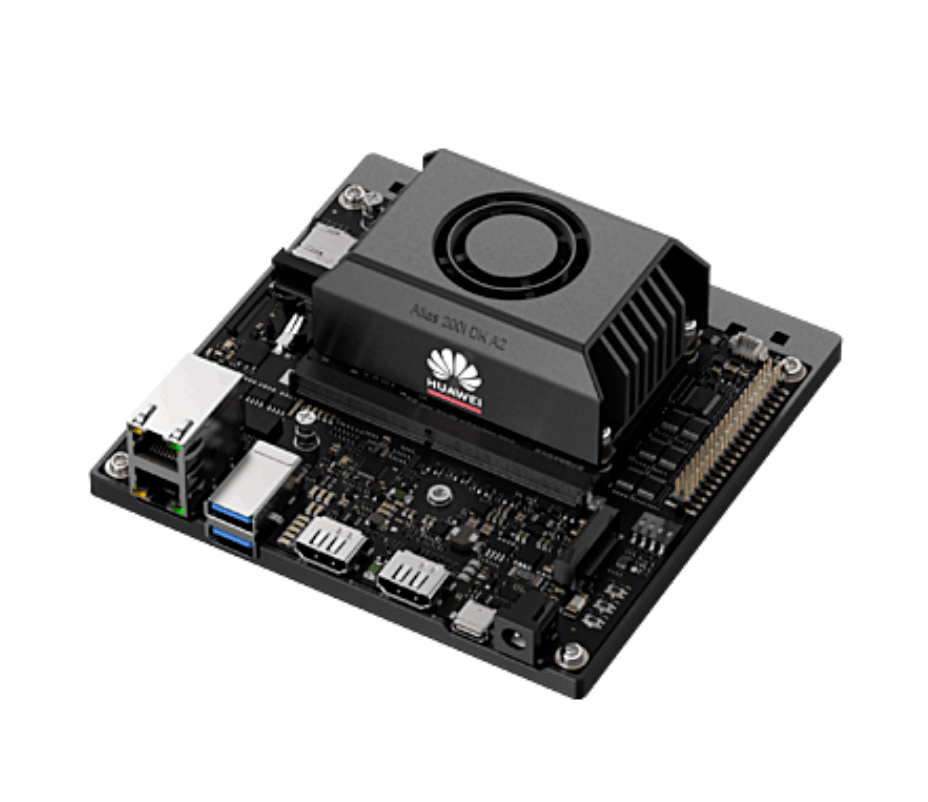

但是跟群友吹水的时候发现这款板的配置跟华为atlas200i dk A2的配置一模一样，所以莫非是遥遥领先同款cpu厂家？但是比华为的板子价格便宜了一半。香橙派不愧是价格屠夫。这波遥遥领先。

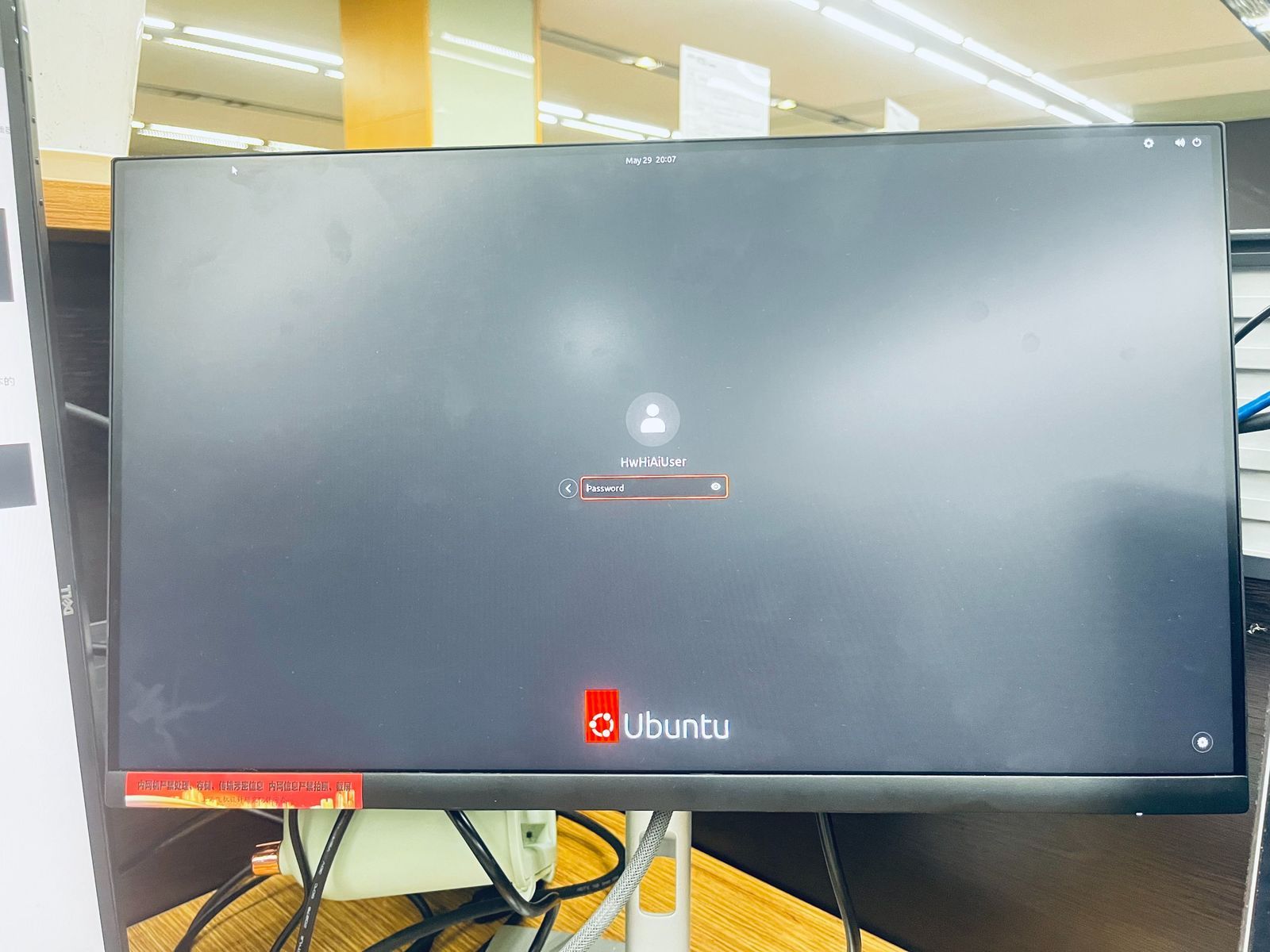

3、Unity桌面开机启用

输入原始开机密码 Mind@123，进入桌面。
