使用verilog实现CRC校验

我是桂林理工大三苦逼通信学子🐕。

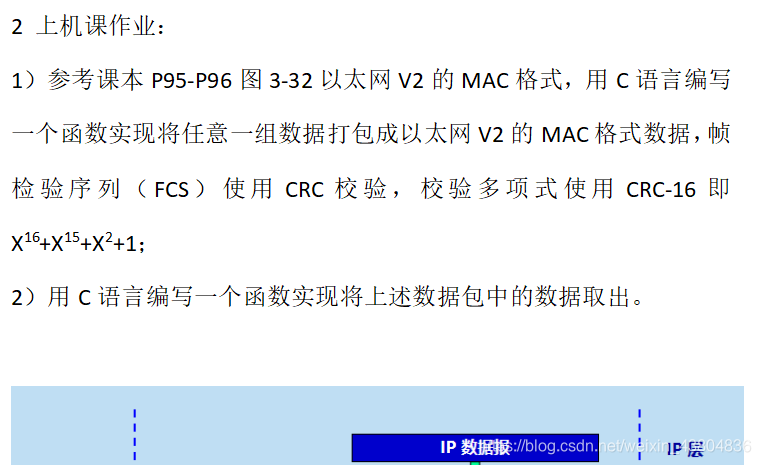

在前些日子，学习计算机网络课程的时候，接触到了数据传输和以太网传输协议，并且还要去写一个以太网传输的作业，我当时是使用了c去解决这个问题。

其中在这个大作业中，CRC校验程序的编写，无疑是重中之重。碰巧，我这个假期自学了verilog，那就让我来试试可不可以用Verilog来写一段CRC校验吧。

什么是CRC？

循环冗余校验码简称CRC（循环码），是一种能力相当强的检错、纠错码，并且实现编码和检码的电路比较简单，常用于串行传送的辅助存储器与主机的数据通信和计算机网络中。

将要传送的信息M(X)表示为一个多项式L，用L除以一个预先确定的多项式G(X)，得到的余式就是所需的循环冗余校验码。

CRC如何计算？

计算CRC，我们先要明确我们使用什么CRC算法，不同的CRC算法，会导致其参与计算的多项式公式不同。

例如常见的有：CRC-8：x^8+x2+x+1;
CRC-32: x^32 + x^26 + x^23 + x^22 + x^16 + x^12 + x^11 + x^10 + x^8 + x^7 + x^5 + x^4 + x^2 + x + 1;
等等。

在此，我们以CRC-5/ITU为例子。CRC-5/ITU的多项式为x^5+x4+x^2+1;转换为二进制，可得除数为110101；
其次，除了多项式的确定以外，我们还需要会模2算法。二进制的模2算法，即减法不借位、加法不进位，可以认为这是一种异或操作。

例：传输的有效数据为111101011001。除数为110101。可得，在传输数据后面添加5个0，CRC的校验位为00000。校验位的长度应比除数的长度短1。

所以可得，我们最终要传送的码组为11110101100100000。

CRC的校验

CRC码存储或传送后，在接收方进行校验过程，以判断数据是否有错，若有错则进行纠错。一个CRC码一定能被生成多项式整除，所以在接收方对码字用同样的生成多项式相除，如果余数为0，则码字没有错误；若余数不为0，则说明某位出错，不同的出错位置余数不同。对于（n，k）码制，在生成多项式确定时，出错位置和余数的对应关系是确定的。

接上文所述，我们传送的码组为11110101100100000。若传送没有出错，在接收端，该传送码组定能被110101整除。

verilog设计思路

弄明白了CRC的原理，设计也就很简单了。关键就是在于“按位异或”，因为模2算法说白了就是一个异或操作，我们可以利用verilog去写逐位异或，逐位输出，最后进行一个接收端的异或判断即可。

为什么接收端做异或运算？

上文所述，要进行验证，接收端应该去做一个除法，为什么设计思路中的接收端却是做一个异或运算？

这是因为在做除法的时候，CRC的除法就是使用模2的减法，其最后实现的结果就是两个值的异或，我们可以按照除法的顺序进行一个计算，而除法中的减法的步骤，我们可以通过异或去进行实现，相当于我们可以套用发送端的程序。这大大的缩小了我们的编程复杂度，使这个程序变得更加简单。

整体定义

module crc(datasend,datain,dataout,datareceive,resending,readys,readyr,clk,err,reset);

output readys,resending;//readys是编码准备信号，设置为高电平有效；resending是重发信号输出信号，设置为高电平有效；
//而resending信号的变化也是我们波形分析的一大指标；
parameter width=1,amount=12;//数据的位宽用width来表示，，amount可以用来表示数据码组中信息位部分中输入数据的个数。
output [width*amount+4:0] datasend;//crc的循环码输出，位宽其为17.（0~16有17个存储单元，所以位宽可认为是17.）
output [width-1:0] dataout;//译码模块的数据输出，位宽为1.
input reset,err,clk,readyr;
//reset为编码模块计数器预置信号的输入，且上升沿有效。
//err为迫使接收端接受错误的信号（总不能不接受吧），高电平有效；
//reayr为译码模块准备信号，高电平有效。
input [width-1:0]datain;//编码的数据输入，位宽为一
input [width*amount+4:0] datareceive;//接收的crc码组；

crcsend send1(datasend,readys,datain,reset,clk);
crcreceive receive1(dataout,resending,datasend,readyr,clk,err);
//上述是对两个部分进行一个端口的定义。
endmodule

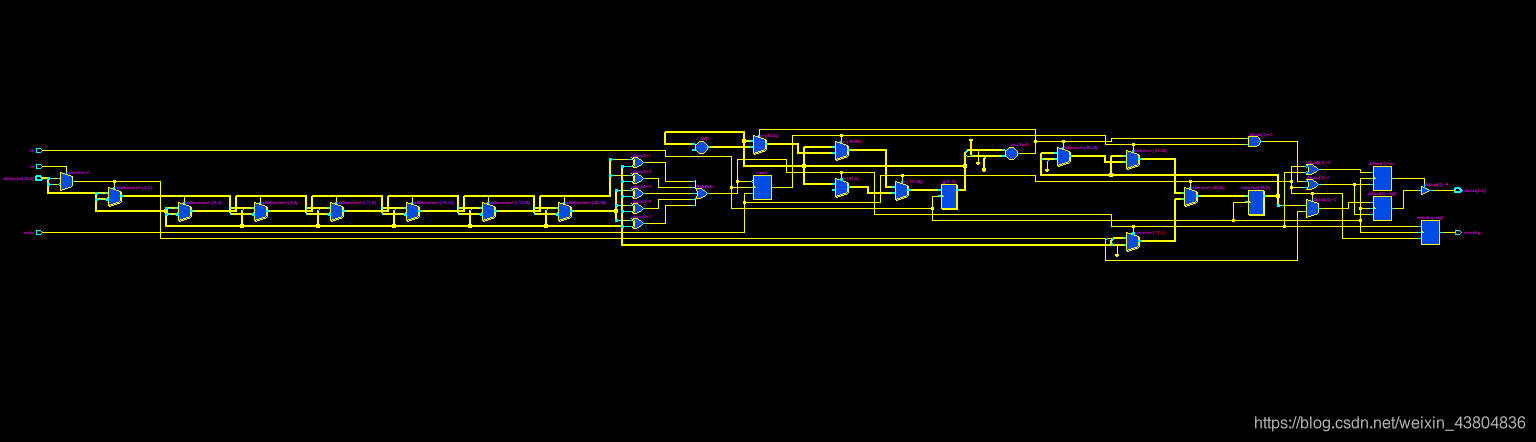

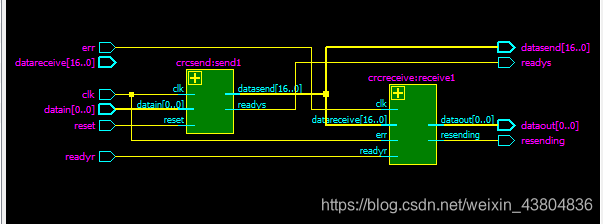

这个部分我们先对发送端和接收端做一个端口的定义，对于数组，我们也要提供一个定义，去规定数组的长度。
并且，对于我们设计的电路，心里面需要有一个设计的草图，因为是行为级建模，对于具体的电路不作太多的要求，但对于端口该如何定义，需要哪些端口，实现哪些功能，提供什么信号，都需要知道。

发送端

//the part of encoding
module crcsend(datasend,readys,datain,reset,clk);
parameter width=1,amount=12;
//parameter可以用来定义一个参数，一般是要多次使用的数字或字符。
output [width*amount+4:0] datasend;
output readys;
input clk,reset;
input [width-1:0] datain;
reg [width*amount+4:0] datasend;
reg [width*amount:0] bufin;//reg类型为寄存器类型。该数值为缓冲区数值输入
reg [width*amount+4:0] bufdatasending;//该变量为缓冲器数值输出。
reg readys ;
integer n;//这也是一种寄存器类型，与reg不同的是：reg没有符号，而这个是有符号的。
always@(posedge reset or posedge clk)
//利用always语句进行触发事件，需要注意的是posedge是上升沿，而negedge是下降沿。
begin
if(reset)
n=0;
else
if(n < amount-1)
begin
readys<=0;//发送模块没有准备好
bufin=bufin << width;//数据左移
bufin[width-1:0]=datain;
n=n+1;//逐个写入数据
end
else
begin
bufin=bufin << width;
bufin[width-1:0]=datain;
bufdatasending[width*amount+4:5]=bufin;
if(bufin[11])//第十二位有效数据
bufin[11:6]=bufin[11:6]^6'b110101;//与多项式进行异或；
if(bufin[10])//异或完要退位，就顺延下去异或
bufin[10:5]=bufin[10:5]^6'b110101;
if(bufin[9])
bufin[9:4]=bufin[9:4]^6'b110101;
if(bufin[8])
bufin[8:3]=bufin[8:3]^6'b110101;
if(bufin[7])
bufin[7:2]=bufin[7:2]^6'b110101;
if(bufin[6])
bufin[6:1]=bufin[6:1]^6'b110101;
if(bufin[5])
bufin[5:0]=bufin[5:0]^6'b110101;
//if语句同时也是一个判断条件，把0开头的情况也考虑进去了。
bufdatasending=bufin[4:0];//得到校验位。
datasend[width*amount+4:0]=bufdatasending[width*amount+4:0];//数据加入校验位
n=0;
readys<=1;//发送模块准备好了
end
end
endmodule

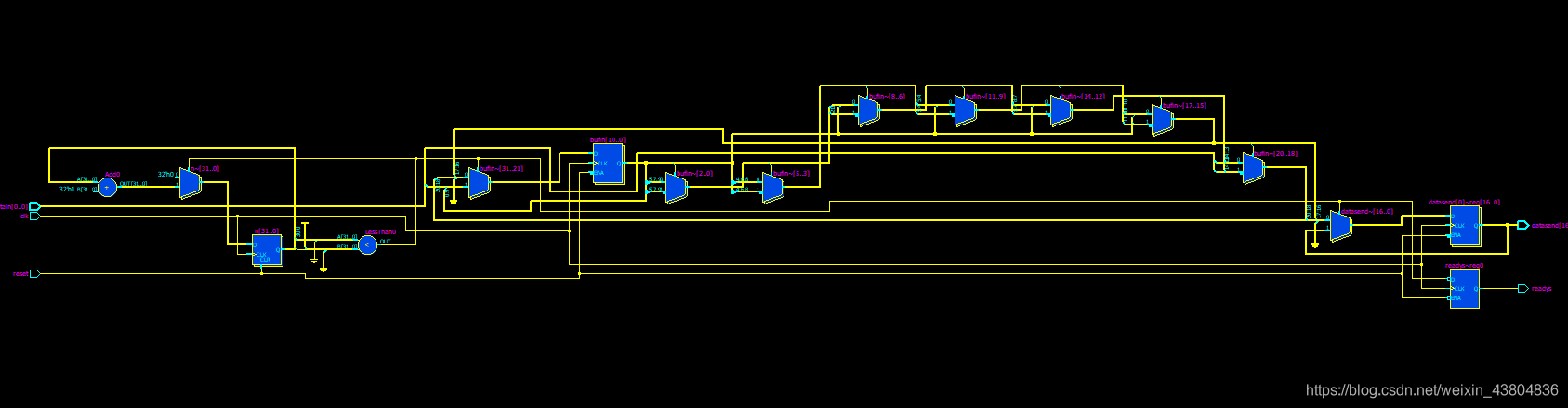

发送端的关键点主要在于缓冲器的设置，暂时存储数据作为一个中转站和副本。在后面译码端还可以起到一个比对的作用。

接收端

//the part of decoding

module crcreceive(dataout,resending,datareceive,readyr,err,clk);//端口定义
parameter width=1,amount=12;
output [width-1:0] dataout;
output resending;
input readyr,clk,err;
input [width*amount+4:0] datareceive;//接收传送的数据
reg resending;//错误重发
reg correct;//正确
reg [width-1:0] dataout;
reg [width*amount+4:0] bufreceive;
reg [width*amount:0] bufdatareceive;
integer g;

always@(posedge clk)//时钟信号电平变化为触发条件
begin
if(readyr)//译码模块准备好，可以开始了！
begin
bufreceive=datareceive;
if(err)
bufreceive[16]=~bufreceive[16];//按位取反
bufdatareceive[width*amount:0]=bufreceive[width*amount+4:5];
if(bufdatareceive[11])
bufdatareceive[11:6]=bufdatareceive[11:6]^6'b110101;
if(bufdatareceive[10])
bufdatareceive[10:5]=bufdatareceive[10:5]^6'b110101;
if(bufdatareceive[9])
bufdatareceive[9:4]=bufdatareceive[9:4]^6'b110101;
if(bufdatareceive[8])
bufdatareceive[8:3]=bufdatareceive[8:3]^6'b110101;
if(bufdatareceive[7])
bufdatareceive[7:2]=bufdatareceive[7:2]^6'b110101;
if(bufdatareceive[6])
bufdatareceive[6:1]=bufdatareceive[6:1]^6'b110101;
if(bufdatareceive[5])
bufdatareceive[5:0]=bufdatareceive[5:0]^6'b110101;

if (!(bufdatareceive[4:0]^bufreceive[4:0]))//异或为0，此时的bufdatareceive的数据正是校验位，若为正确，异或后应为0.
begin
correct=1;resending=0;
dataout=bufreceive[16];
bufreceive=bufreceive << width;//左移
g=1;//输出
end
else
begin
correct=0;
resending=1;
dataout='bz;//错误的情况下，dataout设置为高阻态
end
end
else if(correct)
begin
if(g< amount)
begin
dataout=bufreceive[width*amount+4:width*amount+5-width];//利用这种移位输出，有点像堆栈数据输出的原理。
bufreceive=bufreceive << width;
g=g+1;//逐位输出
end
end
end
endmodule

接收端还是写异或，可以减少代码的规模。

text bench部分

module crc_tsst;
reg datain,reset,clk,err;
reg [15:0] shift;
wire [16:0] datasend;
wire ready;
always #50 clk=~clk;
initial
begin
clk=1;
err=0;
shift=16'h8000;
reset=0;
#10 reset=1;
#20 reset=0;
#9600 err =1;
#100 err=0;
#500000 $stop;
end

always@(posedge clk)
begin
datain=shift[0];
shift=shift>>1;
shift[15]=shift[14]^shift[11];
if(!shift[15:12])
shift[15:12]=4'b1000;
end

crcsend send(datasend,ready,datain,reset,clk);
crcreceive receive(dataout,resending,datasend,ready,clk,err);

endmodule

tb说白了就是写：信号定义，模块接口，功能代码三个部分。

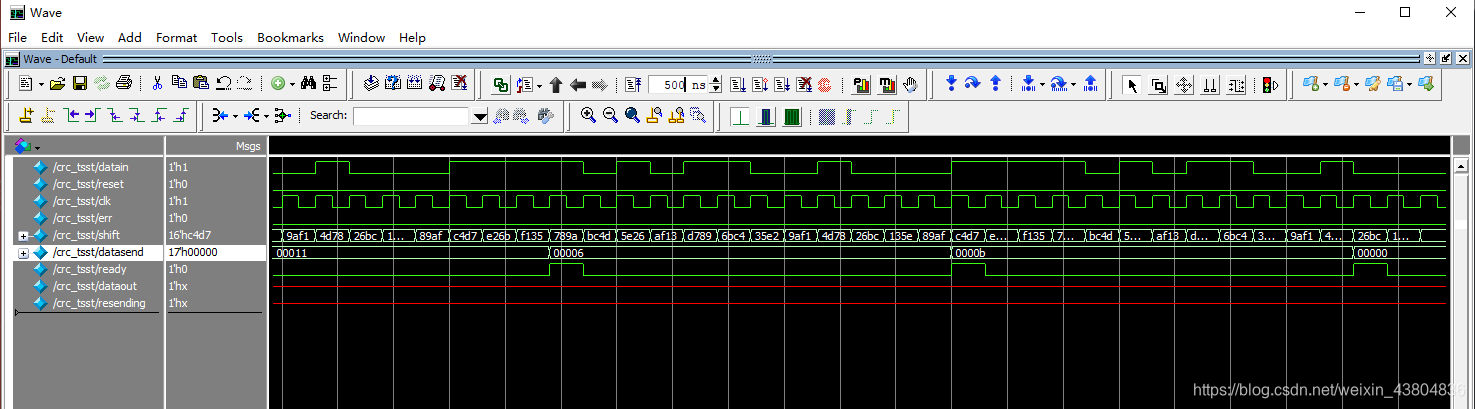

最终电路的波形（使用modelist）

可以实现预期的功能。
