ROS图像的Deeplab v3+实时语义分割（ROS+Pytorch）

写在前面

做机器人的同学们应该都知道，ROS是最常用的系统。一般搭载在机器人上的传感器也通过ROS话题消息机制进行发布，从而可以被其他结点所用。
最近要做一个机器人图像的实时语义分割任务，但是没有找到相关的教程。
其中的难点在于一般的语义分割网络都是离线的，对某个文件夹的图像进行分割并保存结果，而且一般需要用到深度学习环境（如Pytorch）。如何为其配置ROS接口是个难题。
这一篇文章就是旨在实现实时的ROS图像的实时语义分割，用的是Deeplab v3 plus在cityspaces数据集上训练好的网络。

测试环境

• Ubuntu18.04
• ROS1
• Anaconda3+带有pytorch和其他网络所需库的一个环境

主要思路

其实思路很简单，就是写一个ros消息的订阅程序，每次接收到图像都进行网络分割得到结果。
主要难点还是如何融合pytorch和ros环境。

正式开始

代码获取

我已经在官方代码的基础上进行了调整，可以适用于ROS的图像实时语义分割，为了简单期间，代码我直接放在网盘中，可以直接下载。

链接: https://pan.baidu.com/s/1FGAQr3VXW5_Fip0X2vvYug
密码: 2wij

大家也可以直接取github看使用教程，其实是一样的
github地址

代码编译

将压缩包直接解压到主目录即可，得到的文件架构已经是一个工作空间的架构。这里的Img_seg_ros是主要的文件，vision_opencv是适用于python3的opencv包，后续需要用到。

-- DeepLabV3Plus_ws
 	-- src
 		-- Img_seg_ros
 			-- ...
 		-- vision_opencv
 			-- ...

进入DeepLabV3Plus_ws目录，并激活带有pytorch等相关库的深度学习环境，后续所有操作均不退出该环境。（如我的环境名是panoptic-deeplab）

dyn@dyn-Lenovo-Legion-R7000P2021H:~$ cd DeepLabV3Plus_ws/
dyn@dyn-Lenovo-Legion-R7000P2021H:~/DeepLabV3Plus_ws$ source activate panoptic-deeplab
(panoptic-deeplab) dyn@dyn-Lenovo-Legion-R7000P2021H:~/DeepLabV3Plus_ws$

我们使用catkin build的方式编译，首先在终端初始化，输入

catkin init

接着，配置环境要求，使用python3编译，在终端输入

catkin config -DPYTHON_EXECUTABLE=/home/user_name/anaconda3/envs/your_env/bin/python -DPYTHON_INCLUDE_DIR=/home/user_name/anaconda3/envs/your_env/include/python3.7m -DPYTHON_LIBRARY=/home/user_name/anaconda3/envs/your_env/lib/libpython3.7m.so -DCMAKE_BUILD_TYPE=Release -DSETUPTOOLS_DEB_LAYOUT=OFF

注意，其中dyn是我ubuntu的用户名，python3.6也是我这个环境中所安装的python版本，大家使用时注意修改。

接着就可以尝试进行编译了，在终端输入

catkin build

编译一般没有什么问题。

代码使用

在使用之前需要修改一些代码，现在这个代码写的不是很人性化，修改所有内容位于src/Img_seg_ros目录下面的predict.py文件。

1. 第29行

sys.path.append('/home/dyn/DeepLabV3Plus_ws/devel/lib/python3.6/site-packages')

这里我为了让cv_bridge的版本寻找的是我们包中自带的这个，所以使用了绝对路径，大家需要把dyn和python版本改成自己的。

2. 第50行

 ckpt = "/home/dyn/DeepLabV3Plus_ws/src/Img_seg_ros/best_deeplabv3plus_mobilenet_cityscapes_os16.pth"

这里的.pth文件就是模型的参数文件，加载的时候我也是使用的绝对路径，大家注意修改。

3. 第101行

 img_top = "/miivii_gmsl_ros/camera0/image_raw"

img_top是需要订阅的图像消息的名称，改成自己的即可。

修改完之后，就可以开始正常使用了。
在终端启动程序。

source devel/setup.bash
roslaunch img_seg run.launch

终端会显示每个包寻找的来源，我的如下：

*****************************************
	[test libraries]:

 - cv2.__file__ =  /home/dyn/anaconda3/envs/panoptic-deeplab/lib/python3.6/site-packages/cv2/__init__.py
 - sensor_msgs.__file__ =  /opt/ros/melodic/lib/python2.7/dist-packages/sensor_msgs/__init__.py
 - cv_bridge.__file__ =  /home/dyn/DeepLabV3Plus_ws/devel/lib/python3.6/site-packages/cv_bridge/__init__.py

*****************************************
	[finish test]

只要包找对了位置，就没什么太大问题了。
在另一个终端终端rosbag play录制好的数据，就可以实现实时的语义分割。

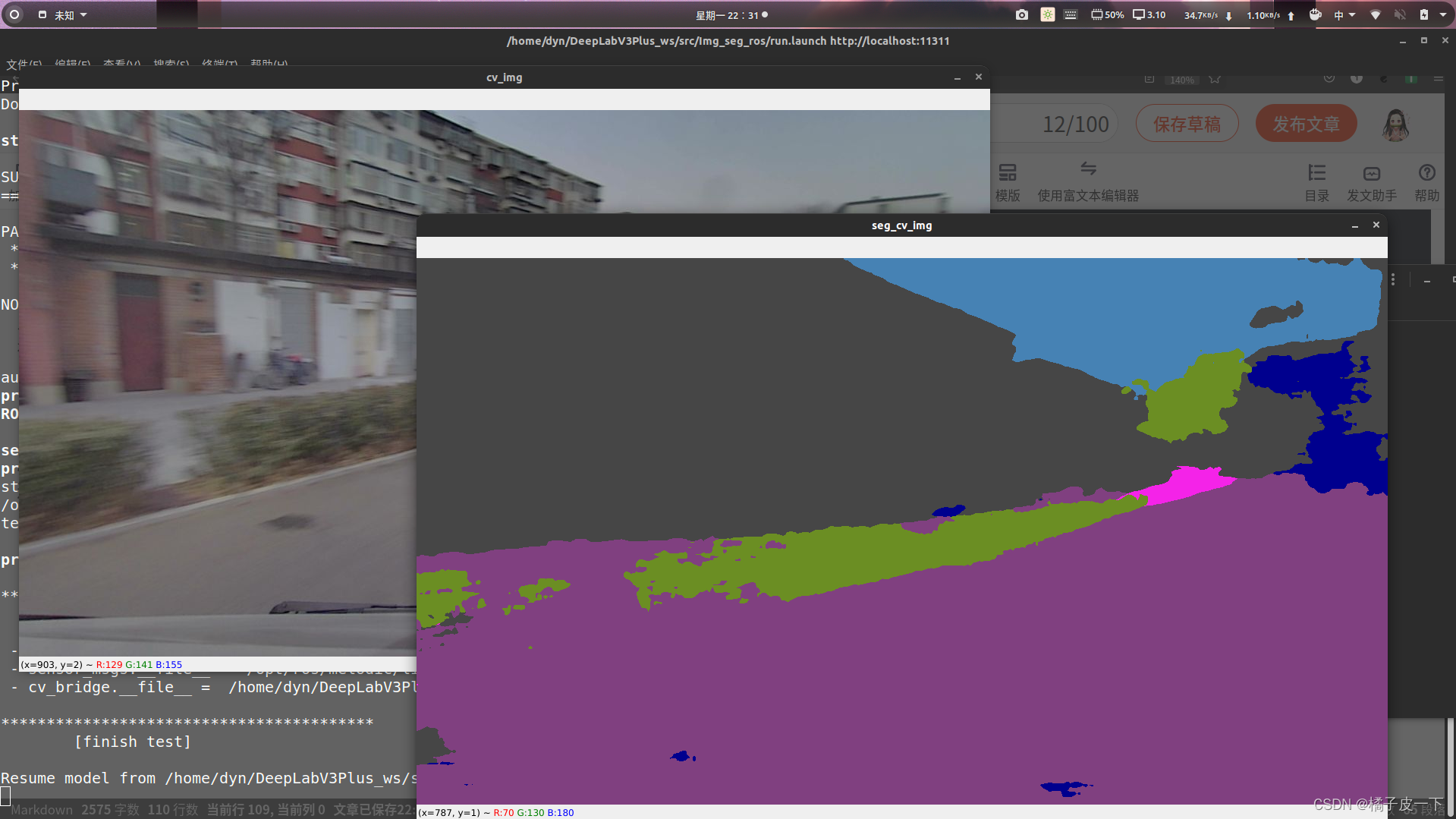

结果展示

原图像和结果都会通过opencv的窗口展示出来，如果有需要，可以将分割后的图像重新发送回ros。
