【深度学习】图像分类之KNN算法

---

前言

图像分类任务是，分类系统预先知道一些确定了分类或标签的集合，这些标签有可能是猫咪或者狗狗。系统接收一些输入图像，比如说猫咪，然后根据算法给输入的图片分配一些固定的标签。
这对人的视觉系统来说是微不足道，但对于机器来说是很有挑战的。

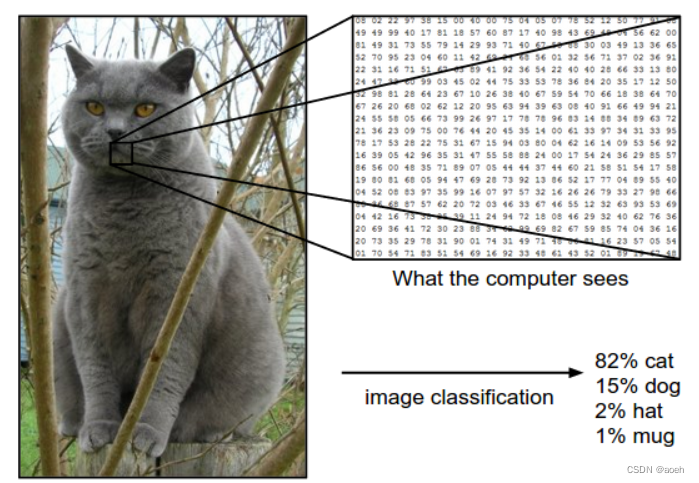

图像分类模型采用单个图像并将概率分配给 4 个标签{cat, dog, hat, mug}。如图所示，请记住，对于计算机而言，图像表示为一个大型 3 维数字数组。在本例中，猫的图像宽 248 像素，高 400 像素，具有红色、绿色、蓝色（或简称 RGB）三个颜色通道。因此，图像由 248 x 400 x 3 个数字组成，或总共 297,600 个数字。每个数字都是一个整数，范围从 0（黑色）到 255（白色）。我们的任务是将这 25 万个数字变成一个标签，例如“猫”。
图像分类中的任务是预测给定图像的单个标签（或此处显示的标签分布以指示我们的置信度）。图像是从 0 到 255 的整数的 3 维数组，大小为 Width x Height x 3。3 代表红、绿、蓝三个颜色通道。

---

一、CIFAR-10 数据集简介

一种流行的玩具图像分类数据集，该数据集由 60,000 张高和宽 32 像素的微小图像组成。每个图像都标有 10 个类别之一（例如“飞机、汽车、鸟等”）。这 60,000 张图像被划分为 50,000 张图像的 训练集 和 10,000 张图像的 测试集。

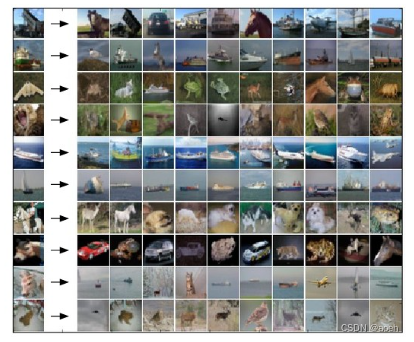

左：来自CIFAR-10 数据集的示例图像。右图：第一列显示了一些测试图像，在每个测试图像旁边，我们根据像素差异显示了训练集中的前 10 个最近邻。

二、Nearest Neighbor Classifier（最近邻分类器）

其实我们可以看到，10 个示例测试图像的示例结果并没有很准确。这是因为最邻近算法并不是很健壮，下面是算法的具体内容：
假设我们有 50,000 张图像的 CIFAR-10 训练集（每个标签 5,000 张图像），我们希望标记剩余的 10,000 张图像。最近邻分类器将获取一张测试图像，将其与每一张训练图像进行比较，并预测最近的训练图像的标签。

L1距离（曼哈顿距离）

比较两张图像的细节，其实就是两个 32 x 32 x 3 的块。最简单的方法之一是：逐比较图像每一个像素点的差值，并将所有差值的绝对值相加。换句话说，给定两个图像并将它们表示为向量I1,I2，使用L1 距离来对他们进行比较：

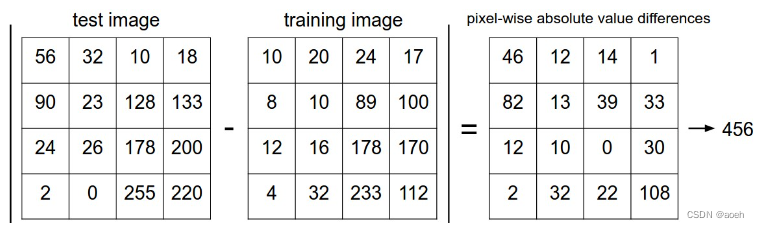

下面是4*4的图像一个具体实例：
如果两个图像相同，则结果将为零。但如果图像非常不同，结果会很大。
下面是分类器实现代码：

#首先，让我们将 CIFAR-10 数据作为 4 个数组加载到内存中：训练数据/标签和测试数据/标签。
#Xtr（大小为 50,000 x 32 x 32 x 3）保存训练集中的所有图像，对应的一维数组Ytr（长度为 50,000）保存训练标签（从 0 到 9）
Xtr, Ytr, Xte, Yte = load_CIFAR10('data/cifar10/') # a magic function we provide
# flatten out all images to be one-dimensional
Xtr_rows = Xtr.reshape(Xtr.shape[0], 32 * 32 * 3) # Xtr_rows becomes 50000 x 3072
Xte_rows = Xte.reshape(Xte.shape[0], 32 * 32 * 3) # Xte_rows becomes 10000 x 3072

现在我们已经将所有图像拉伸成行，下面是我们如何训练和评估分类器：

nn = NearestNeighbor() # create a Nearest Neighbor classifier class
#我们构建的所有分类器都满足这一通用 API：它们具有一个train(X,y)函数，可以获取数据和标签以供学习。
nn.train(Xtr_rows, Ytr) # train the classifier on the training images and labels
#predict(X)函数，它接受新数据并预测标签
Yte_predict = nn.predict(Xte_rows) # predict labels on the test images
# and now print the classification accuracy, which is the average number
# of examples that are correctly predicted (i.e. label matches)
print 'accuracy: %f' % ( np.mean(Yte_predict == Yte) )

下面一个简单的最近邻分类器的实现：

import numpy as np

class NearestNeighbor(object):
  def __init__(self):
    pass

  def train(self, X, y):
    """ X is N x D where each row is an example. Y is 1-dimension of size N """
    # the nearest neighbor classifier simply remembers all the training data
    self.Xtr = X
    self.ytr = y

  def predict(self, X):
    """ X is N x D where each row is an example we wish to predict label for """
    num_test = X.shape[0]
    # lets make sure that the output type matches the input type
    Ypred = np.zeros(num_test, dtype = self.ytr.dtype)

    # loop over all test rows
    for i in range(num_test):
      # find the nearest training image to the i'th test image
      # using the L1 distance (sum of absolute value differences)
      distances = np.sum(np.abs(self.Xtr - X[i,:]), axis = 1)
      min_index = np.argmin(distances) # get the index with smallest distance
      Ypred[i] = self.ytr[min_index] # predict the label of the nearest example

    return Ypred

L2距离（欧氏距离）

另一个常见的计算向量之间距离的方法是使用L2距离：

也就是说，我们像L1一样计算像素差，然后将它们全部平方再相加起来，最后取平方根。在 numpy 中，使用上面的代码，我们只需要替换一行代码。计算距离的线：

distances = np.sqrt(np.sum(np.square(self.Xtr - X[i,:]), axis = 1))

三、k - Nearest Neighbor （KNN算法）

在上面算法中，当k = 1时，就是最近邻分类算法了。
简单介绍一下KNN：给你一张测试图片，用这个测试图片对训练集中的所有图片，做一个欧氏距离或其他的距离，就是做一个相似的衡量，衡量完后，做一个排序，相似度最近到最远，选出前k张，再对这k张进行一个投票，哪个标签数量最多，我们就指定他为哪个

KNN：在训练集中不是找到最接近的单个图像，而是会找到前k个最接近的图像，并让它们对测试图像的标签进行比较。直观地说，较高的k值具有平滑效果，使分类器更能抵抗异常值：

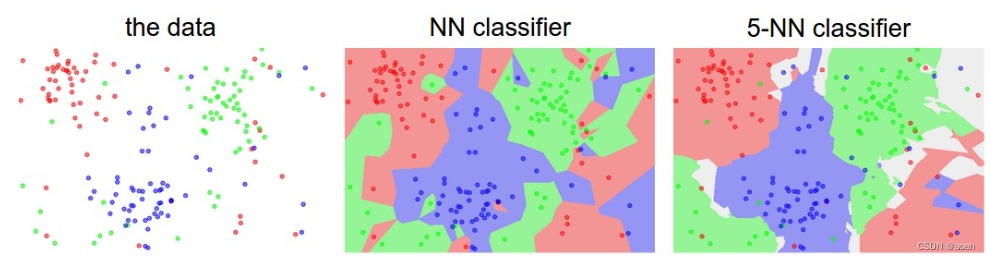

白色区域显示分类不明确的点（即班级投票与至少两个班级并列）。
在 NN 分类器的情况下，异常数据点（例如蓝点云中间的绿点）会产生可能不正确的预测的小岛。
而 5-NN 分类器会平滑这些不规则性，可能会导致更好的泛化关于测试数据（未显示）。还要注意，5-NN 图像中的灰色区域是由最近邻居之间的投票关系造成的（例如，2 个邻居是红色的，接下来的两个邻居是蓝色的，最后一个邻居是绿色的）。

K值的设置

我们可以使用许多不同的距离函数：L1 范数、L2 范数，还有许多我们甚至没有考虑过的其他选择（例如点积）。这些选择被称为超参数，它们经常出现在许多从数据中学习的机器学习算法的设计中。

在调参时，一定要注意，不能使用测试集来调整超参数。理想情况下，直到最后一次才应该触及测试集（这就好像，你要考试了，答案不可以提前看，看了答案你就记住了题会怎么出，应该是考完才可以看）。
如果用测试集作为训练集，很容易出现过拟合问题。

训练集、验证集、测试集

有一种调整超参数的正确方法，它根本不会触及测试集。这个想法是将我们的训练集分成两部分：一个稍微小一点的训练集，以及一个验证集。以 CIFAR-10 为例，我们可以使用 49,000 个训练图像进行训练，并留出 1,000 个用于验证。这个验证集本质上被用作一个假测试集来调整超参数。

以下是 CIFAR-10 的情况：

# assume we have Xtr_rows, Ytr, Xte_rows, Yte as before
# recall Xtr_rows is 50,000 x 3072 matrix
Xval_rows = Xtr_rows[:1000, :] # take first 1000 for validation
Yval = Ytr[:1000]
Xtr_rows = Xtr_rows[1000:, :] # keep last 49,000 for train
Ytr = Ytr[1000:]

# find hyperparameters that work best on the validation set
validation_accuracies = []
for k in [1, 3, 5, 10, 20, 50, 100]:

  # use a particular value of k and evaluation on validation data
  nn = NearestNeighbor()
  nn.train(Xtr_rows, Ytr)
  # here we assume a modified NearestNeighbor class that can take a k as input
  Yval_predict = nn.predict(Xval_rows, k = k)
  acc = np.mean(Yval_predict == Yval)
  print 'accuracy: %f' % (acc,)

  # keep track of what works on the validation set
  validation_accuracies.append((k, acc))

在这个过程结束时，我们可以绘制一个图表，显示哪些k值最有效。然后我们将坚持这个值并在实际测试集上评估一次。

将训练集拆分为训练集和验证集。使用验证集调整所有超参数。最后在测试集上运行一次并报告性能。

交叉验证

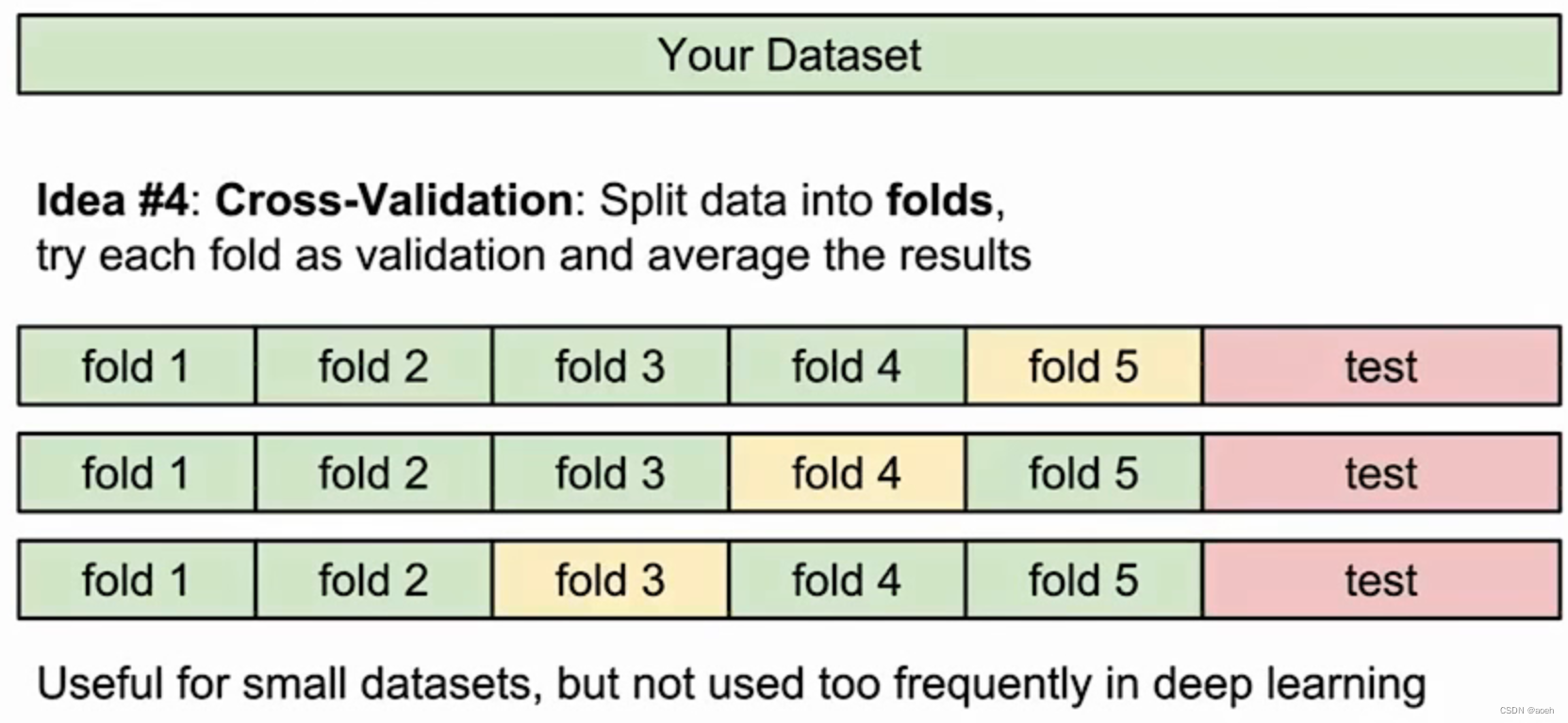

与其任意选择前 1000 个数据点作为验证集和其余训练集，可以对某个k的某个值的好坏获得更好、噪音更小的估计。通过迭代不同的验证集并平均这些验证集的性能来工作。例如，在 5 折交叉验证中，将训练数据分成 5 等份，其中 4 个用于训练，1 个用于验证。然后迭代哪一份用来验证，评估性能，最后对不同折叠的性能进行平均。
