图神经网络开源库dgl阅读笔记

---

---

前言

update_all是dgl实现消息传递的重要函数，这里进行阅读了解
但是遗憾的是，目前没能彻底走完最底层的代码实现，希望有时间解决了遇到的问题。
对于这个大工程包，关于gsmm的调用及其的繁琐，很多层函数的套用。在学习的过程中，学到了修饰器，函数打包等在大型代码中是如何发挥作用的，也算是有点收获。
在debug过程是运行GCN模型后引用的该函数，有些数据集特征数，比如2708等，都是受数据集影响的，在文中为了方便理解所以写了下来。

---

一、update_all

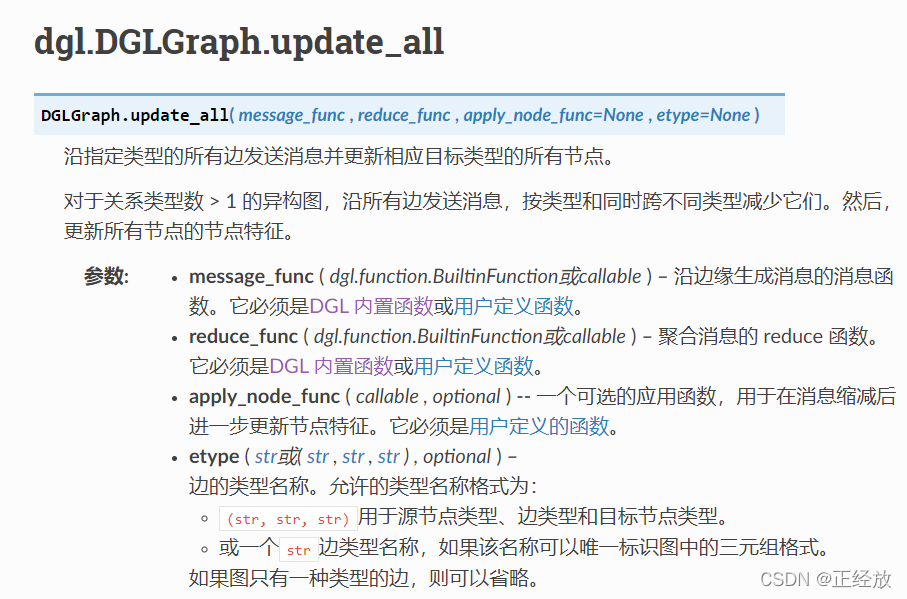

查阅DGL手册了解到update_all的内容

g = dgl.graph(([0, 1, 2, 3], [1, 2, 3, 4]))
g.ndata[‘x’] = torch.ones(5, 2)
g.update_all(fn.copy_u(‘x’, ‘m’), fn.sum(‘m’, ‘h’))
g.ndata[‘h’]
输出为
tensor([[0., 0.],
[1., 1.],
[1., 1.],
[1., 1.],
[1., 1.]])

对于该函数的源码进行分析，了解底层逻辑。
首先对边的种类进行判断，etype=None，在get_etype_id中，如果etype是None就返回0
因为较少直接调用的函数有点多，尽可能多的在代码中用注释的方式解释
canonical_etypes调用的是DGLHeteroGraph类方法，在初始化的过程中：

def __init__(self,
                 gidx=[],
                 ntypes=['_N'],
                 etypes=['_E'],
                 node_frames=None,
                 edge_frames=None,
                 **deprecate_kwargs):

于是对于没有metapath的同构图，就会默认返回出[‘_N’，‘_E’，‘_N’]的这样一条边

    def update_all(self,
                   message_func,
                   reduce_func,
                   apply_node_func=None,
                   etype=None):
        # Graph with one relation type
        if self._graph.number_of_etypes() == 1 or etype is not None:
            etid = self.get_etype_id(etype)
            etype = self.canonical_etypes[etid] #
            _, dtid = self._graph.metagraph.find_edge(etid) # 输入边的种类，输出该边
           	 													\连接的src和dst的节点种类
            g = self if etype is None else self[etype]  # 只选取etype内的边构成的子图
            ndata = core.message_passing(g, message_func, reduce_func, apply_node_func) # 进行消息
            																			  \传递
            if core.is_builtin(reduce_func) and reduce_func.name in ['min', 'max'] and ndata:
            	# is_builtin用于判断传入的reduce_func方法是否是在dgl自带函数中
                # Replace infinity with zero for isolated nodes
                key = list(ndata.keys())[0]
                ndata[key] = F.replace_inf_with_zero(ndata[key])
            self._set_n_repr(dtid, ALL, ndata)

1、is_builtin

is_builtin用于判断传入的reduce_func参数是否是在dgl自带函数中

def is_builtin(func):
    """Return true if the function is a DGL builtin function."""
    return isinstance(func, fn.BuiltinFunction)

2、message_passing

对整张图进行消息传递，输入图g和三个消息传递函数，消息函数，收缩函数，应用函数（默认为None）
但是也并没有直接执行消息传递的内容，而是先判断传入的参数，对应不同情况，执行invoke_gspmm实现消息传递
开始先判断两个函数是否是库支持的函数，否则就会进入到else中，去适应其他自定义的函数
然后调用invoke_gspmm(g, mfunc, rfunc)来实现

def message_passing(g, mfunc, rfunc, afunc):
    if (is_builtin(mfunc) and is_builtin(rfunc) and
            getattr(ops, '{}_{}'.format(mfunc.name, rfunc.name), None) is not None):
        # invoke fused message passing
        ndata = invoke_gspmm(g, mfunc, rfunc)
    else:
        # invoke message passing in two separate steps
        # message phase
        if is_builtin(mfunc):
            msgdata = invoke_gsddmm(g, mfunc)
        else:
            orig_eid = g.edata.get(EID, None)
            msgdata = invoke_edge_udf(g, ALL, g.canonical_etypes[0], mfunc, orig_eid=orig_eid)
        # reduce phase
        if is_builtin(rfunc):
            msg = rfunc.msg_field
            ndata = invoke_gspmm(g, fn.copy_e(msg, msg), rfunc, edata=msgdata)
        else:
            orig_nid = g.dstdata.get(NID, None)
            ndata = invoke_udf_reduce(g, rfunc, msgdata, orig_nid=orig_nid)
    # apply phase
    if afunc is not None:
        for k, v in g.dstdata.items():   # include original node features
            if k not in ndata:
                ndata[k] = v
        orig_nid = g.dstdata.get(NID, None)
        ndata = invoke_node_udf(g, ALL, g.dsttypes[0], afunc, ndata=ndata, orig_nid=orig_nid)
    return ndata

最后将invoke后的ndata传出，返回到update_all中的ndata

invoke_gspmm

上面说到了调用这个函数，这里看一下是如何实现的
需要注意到的是本函数的实现基于DGL团队2019年提出的g-SPMM（稀疏矩阵乘法）方法
这个是论文的链接
https://arxiv.org/abs/1909.01315
首先是函数的定义和参数的介绍

def invoke_gspmm(graph, mfunc, rfunc, *, srcdata=None, dstdata=None, edata=None):
    """Invoke g-SPMM computation on the graph.

    Parameters
    ----------
    graph :  DGLGraph
        The input graph.
    mfunc : dgl.function.BaseMessageFunction
        Built-in message function.
    rfunc : dgl.function.BaseReduceFunction
        Built-in reduce function.
    srcdata : dict[str, Tensor], optional
        Source node feature data. If not provided, it use ``graph.srcdata``.
    dstdata : dict[str, Tensor], optional
        Destination node feature data. If not provided, it use ``graph.dstdata``.
    edata : dict[str, Tensor], optional
        Edge feature data. If not provided, it use ``graph.edata``.

    Returns
    -------
    dict[str, Tensor]
        Results from the g-SPMM computation.
    """
