本文档展示了如何在STM32F103C8T6微控制器上实现TTP229触摸按键的初始化和读取操作。主要涉及了系统时钟、串口1配置、定时器中断、看门狗、延迟函数以及串口数据发送。程序中包含主函数main.c和硬件配置文件bsp.c，实现了按键的检测和通过串口发送按键状态。
摘要由CSDN通过智能技术生成

TTP229

STM32F103C8T6程序

触摸按键

main.c文件
#include “bsp.h”

UsartData COM1;

u32 DogCount;
u32 machineCount=0;

int main()
{
u8 number=0xff;
init_STM32F103C8T6();
Delay_Timer_Init();
TouchKeyinit_TY();
printf(“程序开始进入循环！\n”);
while(1)
{

	//喂狗
	if(DogCount>50)
		{
			DogCount=0;
			IWDG_ReloadCounter();
		}
		if(machineCount>500)
		{
			machineCount=0;
			LEDTest=~LEDTest;
		}
		number=GetKeyNum_TY();
	if(number!=0xff)
	{
		printf("您触摸的按键数值为：%d\n",number);
	}
}
return 0;

}

bsp.c文件
/*******************************************************************
**功 能：硬件配置文件
**配置人：Tommy
**时 间：2019年9月14日
********************************************************************/

#include “bsp.h”
u16 PreKeyNum;
u16 NowKeyNum;
/***************************************************************************************
**功 能：初始化STM32的硬件设置
**参 数：无
**返回值：无
****************************************************************************************/
void init_STM32F103C8T6(void)
{
GPIO_InitTypeDef GPIO_InitStructure;

//配置系统时钟为72M
SystemInit();
USART1_Config(9600);
//初始化定时器
TIM2_NVIC_Configuration();
TIM2_Configuration();
IWDG_Configuration();
//看门计数复位
DogCount=0;
//心跳灯
RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE );
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;      //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);

}
/***************************************************************************************
**功 能：初始化串口1的硬件设置
**参 数：bound为波特率
**返回值：无
****************************************************************************************/
void USART1_Config(u32 bound)
{
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
NVIC_InitTypeDef NVIC_InitStructure;

// 使能 USART1 时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

//USART1 使用IO端口配置

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化GPIOA

// USART1 工作模式配置
USART_InitStructure.USART_BaudRate = bound;																					//波特率设置
USART_InitStructure.USART_WordLength = USART_WordLength_8b;														//数据位数设置：8位
USART_InitStructure.USART_StopBits = USART_StopBits_1; 																//停止位设置：1位
USART_InitStructure.USART_Parity = USART_Parity_No ;  																//是否奇偶校验：无
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;				//硬件流控制模式设置：没有使能
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;												//接收与发送都使能
USART_Init(USART1, &USART_InitStructure);  																						//初始化USART1
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);																				//开启中断

USART_ClearFlag(USART1,USART_FLAG_TC);

//串口配置

NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//串口1中断通道
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;//抢占优先级3
NVIC_InitStructure.NVIC_IRQChannelSubPriority =2; //子优先级3
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能
NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器、

USART_Cmd(USART1, ENABLE);// USART1使能

}
/************************************************************
**功 能：串口1中断服务程序
**返回值：无
***********************************************************/
void USART1_IRQHandler(void)
{
u8 temp=0;

if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
{
		USART_ClearITPendingBit(USART1,USART_IT_RXNE);
		temp = USART_ReceiveData(USART1);
		//将接受的数据存在缓存区
		if((COM1.UsartTime>=5)&&(COM1.UsartFlag==0))
		{
			COM1.UsartFlag=1;
			COM1.UsartTime=0;
			COM1.UsartRX[0]=temp;
			COM1.UsartLength=1;
		}
		else
		{
			COM1.UsartFlag=1;
			COM1.UsartTime=0;
			COM1.UsartRX[COM1.UsartLength++]=temp;

		}

}
}
/************************************************************
**功 能：串口1发送数据
**参 数：要发送的字符
**返回值：无
*************************************************************/
void USART1_Send(u8 data)
{

 USART_SendData(USART1, data);

while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET)
{
}

}
/************************************************************
**功 能：串口1连续发送数据
**参 数：*buffe要发送的数据指针，len为数据长度
**返回值：无
************************************************************/
void USART1_SendSome(u8 buffer,u16 len)
{

	while(len--)
	{
		USART1_Send(*buffer++);
	}

}
/***************************************************************************************
**功 能：重定向c库函数printf到USART1
**参 数：无
**返回值：无
****************************************************************************************/
int fputc(int ch, FILE f)
{
/ 将Printf内容发往串口 */
USART_SendData(USART1, (unsigned char) ch);
while (!(USART1->SR & USART_FLAG_TXE));

return (ch);
}

/***************************************************************************************
**功 能：初始化计时器TIM2
**参 数：无
**返回值：无
****************************************************************************************/
void TIM2_NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);

}
/***************************************************************************************
**功 能：定时器函数
**参 数：无
**返回值：无
***************************************************************************************/
void TIM2_Configuration(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2 , ENABLE);
TIM_DeInit(TIM2);
TIM_TimeBaseStructure.TIM_Period=1000; //自动重装载寄存器周期的值(计数值)
/ 累计 TIM_Period个频率后产生一个更新或者中断 */
TIM_TimeBaseStructure.TIM_Prescaler= (72 - 1); //时钟预分频数 72M/72
TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
TIM_ClearFlag(TIM2, TIM_FLAG_Update); // 清除溢出中断标志
TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);
TIM_Cmd(TIM2, ENABLE); // 开启时钟

}
/***************************************************************************************
**功 能：定时器中断函数，按照定时器设置的时间执行一次
**参 数：无
**返回值：无
****************************************************************************************/
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
{
TIM_ClearITPendingBit(TIM2 , TIM_FLAG_Update);
DogCount++;
if(DogCount>100)
{
DogCount=0;
}
machineCount++;
if(machineCount>50000)
{
machineCount=0;
}
COM1.UsartTime++;
if(COM1.UsartTime>=50)
{
//COM1.UsartFlag=1;
COM1.UsartTime=10;
}

}

}

/*****************************************************
**功能：看门狗
**返回值：无
**参数：无
********************************************************/
void IWDG_Configuration(void)
{
//使能寄存器 写功能
IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);
//设置预分频 40K/64=0.625k 一个周期是 1.6ms
IWDG_SetPrescaler(IWDG_Prescaler_64);
//设置初值
IWDG_SetReload(800); //800*1.6ms=1.28S
//喂狗
IWDG_ReloadCounter();
//使能独立看门狗
IWDG_Enable();
}

void Delay_Timer_Init(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;

  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

  TIM_TimeBaseStructInit(&TIM_TimeBaseInitStruct);
  TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1;
 TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Down;
 TIM_TimeBaseInitStruct.TIM_Period = 100-1;
 TIM_TimeBaseInitStruct.TIM_Prescaler = (84-1);
 TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStruct);

while((TIM3->SR & TIM_FLAG_Update)!=SET)
	{
	}
 TIM3->SR = (uint16_t)~TIM_FLAG_Update;

}
void delay_us(uint32_t us_cnt)
{
TIM3->CNT = us_cnt-1;
TIM3->CR1 |= TIM_CR1_CEN;
while((TIM3->SR & TIM_FLAG_Update)!=SET);
TIM3->SR = (uint16_t)~TIM_FLAG_Update;
TIM3->CR1 &= ~TIM_CR1_CEN;
}
void delay_ms(uint32_t us_cnt)
{
u32 i=0,j=us_cnt*10;
for(i=0;i<j;i++)
{
delay_us(100);
}
}
void TouchKeyinit_TY()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE );

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;      //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

KEY_SDA_OUT();             //SDO设置为输出
TT_SDO = 0;
TT_SCL = 0;
TouchKeyRead_TY();

}
u16 TouchKeyRead_TY()
{
u8 i;
u16 reval = 0;
KEY_SDA_OUT();
TT_SDO = 1;
delay_us(100);
TT_SDO = 0;
delay_us(20);

KEY_SDA_IN();

for (i = 0; i < 16; i++){
	TT_SCL = 1;
	delay_us(200);
	TT_SCL = 0;
	if (TT_SDI==1){
		reval |= (1 << i);
	}
	delay_us(200);
}

delay_ms(2); //根据时序图延时2ms， 不然容易出现按键串扰现象
return reval;
}
u8 GetKeyNum_TY()
{
u8 key_num = 0xff;
NowKeyNum = TouchKeyRead_TY();

if((NowKeyNum & 0x0001)&& !(PreKeyNum & 0x0001)){
	key_num=0;
}
if((NowKeyNum & 0x0002)&& !(PreKeyNum & 0x0002)){
	key_num=1;
}
if((NowKeyNum & 0x0004)&& !(PreKeyNum & 0x0004)){
	key_num=2;
}
if((NowKeyNum & 0x0008)&& !(PreKeyNum & 0x0008)){
	key_num=3;
}
if((NowKeyNum & 0x0010)&& !(PreKeyNum & 0x0010)){
	key_num=4;
}
if((NowKeyNum & 0x0020)&& !(PreKeyNum & 0x0020)){
	key_num=5;
}
if((NowKeyNum & 0x0040)&& !(PreKeyNum & 0x0040)){
	key_num=6;
}
if((NowKeyNum & 0x0080)&& !(PreKeyNum & 0x0080)){
	key_num=7;
}
if((NowKeyNum & 0x0100)&& !(PreKeyNum & 0x0100)){
	key_num=8;
}
if((NowKeyNum & 0x0200)&& !(PreKeyNum & 0x0200)){
	key_num=9;
}
if((NowKeyNum & 0x0400)&& !(PreKeyNum & 0x0400)){
	key_num=10;
}
if((NowKeyNum & 0x0800)&& !(PreKeyNum & 0x0800)){
	key_num=11;
}
if((NowKeyNum & 0x1000)&& !(PreKeyNum & 0x1000)){
	key_num=12;
}
if((NowKeyNum & 0x2000)&& !(PreKeyNum & 0x2000)){
	key_num=13;
}
if((NowKeyNum & 0x4000)&& !(PreKeyNum & 0x4000)){
	key_num=14;
}
if((NowKeyNum & 0x8000)&& !(PreKeyNum & 0x8000)){
	key_num=15;
}

PreKeyNum = NowKeyNum;
return key_num;

}
//bsp.h文件
/*******************************************************************
**功 能：硬件配置文件
**配置人：Tommy
**时 间：2019年9月14日
********************************************************************/

#ifndef BSP
#define BSP

#include “stm32f10x_conf.h”
#include “stm32f10x_it.h”

#include <stdio.h>
typedef struct
{
uint8_t UsartRX[1048];
uint8_t UsartTX[1048];
uint16_t UsartLength;
uint16_t UsartTime;
uint8_t UsartFlag;
uint8_t UsartBit;
}UsartData;
//全局变量

extern UsartData COM1;

extern u32 DogCount;
extern u32 machineCount;
extern u16 PreKeyNum;
extern u16 NowKeyNum;

//变量
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr) *((volatile unsigned long *)(addr))
#define BIT_ADDR(addr, bitnum) MEM_ADDR(BITBAND(addr, bitnum))

#define GPIOA_ODR_Addr (GPIOA_BASE+12)
#define GPIOB_ODR_Addr (GPIOB_BASE+12)
#define GPIOC_ODR_Addr (GPIOC_BASE+12)
#define GPIOD_ODR_Addr (GPIOD_BASE+12)
#define GPIOE_ODR_Addr (GPIOE_BASE+12)
#define GPIOF_ODR_Addr (GPIOF_BASE+12)
#define GPIOG_ODR_Addr (GPIOG_BASE+12)

#define GPIOA_IDR_Addr (GPIOA_BASE+8)
#define GPIOB_IDR_Addr (GPIOB_BASE+8)
#define GPIOC_IDR_Addr (GPIOC_BASE+8)
#define GPIOD_IDR_Addr (GPIOD_BASE+8)
#define GPIOE_IDR_Addr (GPIOE_BASE+8)
#define GPIOF_IDR_Addr (GPIOF_BASE+8)
#define GPIOG_IDR_Addr (GPIOG_BASE+8)

#define PAout(n) BIT_ADDR(GPIOA_ODR_Addr,n)
#define PAin(n) BIT_ADDR(GPIOA_IDR_Addr,n)

#define PBout(n) BIT_ADDR(GPIOB_ODR_Addr,n)
#define PBin(n) BIT_ADDR(GPIOB_IDR_Addr,n)

#define PCout(n) BIT_ADDR(GPIOC_ODR_Addr,n)
#define PCin(n) BIT_ADDR(GPIOC_IDR_Addr,n)

#define PDout(n) BIT_ADDR(GPIOD_ODR_Addr,n)
#define PDin(n) BIT_ADDR(GPIOD_IDR_Addr,n)

#define PEout(n) BIT_ADDR(GPIOE_ODR_Addr,n)
#define PEin(n) BIT_ADDR(GPIOE_IDR_Addr,n)

#define PFout(n) BIT_ADDR(GPIOF_ODR_Addr,n)
#define PFin(n) BIT_ADDR(GPIOF_IDR_Addr,n)

#define PGout(n) BIT_ADDR(GPIOG_ODR_Addr,n)
#define PGin(n) BIT_ADDR(GPIOG_IDR_Addr,n)

#define LEDTest PCout(13) //测试灯
//触摸按键
#define KEY_SDA_IN() {GPIOA->CRL&=0XFFFF0FFF;GPIOA->CRL|=0X00008000;GPIOA->ODR==0<<3;} //下拉输入
#define KEY_SDA_OUT() {GPIOA->CRL&=0XFFFF0FFF;GPIOA->CRL|=0X00003000;} //推挽输出,50Mhz

#define TT_SCL PAout(2) //SCL-PA2
#define TT_SDO PAout(3) //SDA-PA3
#define TT_SDI PAin(3)

//函数声明
void init_STM32F103C8T6(void);
//串口部分
//串口1
void USART1_Config(u32 bound);
void USART1_Send(u8 data);
void USART1_SendSome(u8* buffer,u16 len);
int fputc(int ch, FILE *f);

//GPIO初始化
void initGPIO(void);
void TIM2_NVIC_Configuration(void);
void TIM2_Configuration(void);
void IWDG_Configuration(void);
void delay_us(uint32_t us_cnt);
void Delay_Timer_Init();
void delay_ms(uint32_t us_cnt);

u16 TouchKeyRead_TY(void);
void TouchKeyinit_TY(void);
u8 GetKeyNum_TY(void);

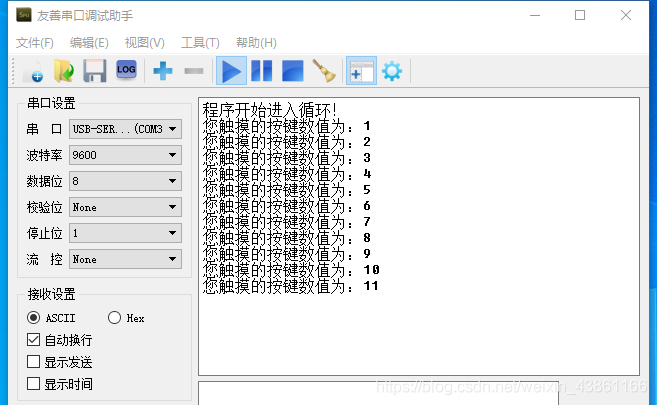

测试结果如下图所示：
在这里插入图片描述
程序及资料链接
链接：https://pan.baidu.com/s/173rxoSk1Nem3vUNDxD-Yng
提取码：khdl

社会我仁哥
关注
专栏目录
TTP229触摸代码以及触摸返回值处理
04-17
自己总结的ttp229触摸代码，触摸代码以及触摸按键处理
由Arduino Uno和TTP229-BSF触摸板控制的MeArm-项目开发
03-30
在软件实现上，你需要编写一个Arduino程序（如`mearm_controlled_by_ttp229_bsf_16_key_capacitive_touchpad.c`），该程序应包含对TTP229-BSF的初始化、读取触摸输入和解码触摸事件的代码。TTP229-BSF的通信协议通常...
关于TTP229模块使用（实际8229BSF）两线模式16位数据数据读取
m0_54890329的博客
09-18 225
TP0、TP2高阻接地 短接1、3位置。本人第一次使用该软件发布文章 ，卖家实在气死人了 资料都不对 让别人怎么使用 希望后来者少走弯路。为了方便观察使用P0口LED灯指示低8位，P2口数码管段选输出指示高8位按键状态。程序编程借鉴的此时序图卖家发的资料上就是这个和实际配置不一致。短路帽链接关系如下图。废话就不多说了直接上程序。
基于STM32与TTP229芯片的工程资源推荐
最新发布
gitblog_09778的博客
10-21 626
基于STM32与TTP229芯片的工程资源推荐 【下载地址】基于STM32与TTP229芯片的工程资源 本仓库提供了一个基于STM32芯片的工程资源，该工程使用了TTP229芯片，并经过亲测验证，确保其功能正常。TTP229芯片的具体使用方法请参考我的博客文章，感谢您的支持！ ...
TTP229程序.rar_TTP229-_TTP229接IIC模式_at4qn_himaj9_meanttjb
07-14
TTP229是一个16按键接口的触摸芯片，利用IIC控制TTP229，
TTP229在nrf52下的驱动
qq_46087190的博客
03-11 390
TTP229在nrf52下的驱动 ttp229模式选择 16键和8键：8键是默认，16键需要连接（短接）P1上34两个焊盘。 参考了https://blog.csdn.net/YANGSAI123/article/details/79879969这个博客 基本上只是移植到了nrf52系列罢了，没啥技术含量。 我们这里选择短接，也就是选择16键。 TTP229 具有 8 端口直接输出模式和两种串行输出模式。16 键输入模式下只能使用串行输出方 式。于是，我们就去数据手册里找 如果TP1 = 0， 那么就是
ttp229的c语言编程,利用串行通讯实现硬件资源复用或压缩
weixin_39555415的博客
05-18 388
“串口下载”是大多数工程师最早接触的程序下载方式，尤其是一开始使用51单片机的工程师们。随着硬件集成度越来越高，芯片资源不断被压缩，工程师也想到了另一种“串口下载”方式，只需一根数据线即可。随着半导体行业的飞速发展，芯片集成度越来越高，随之研发设计出来的PCBA大小已经能和硬币比肩，功能却一点都没有受到影响，是如何做到的呢？在不影响功能的情况下尽量裁剪硬件资源，这是每个工程师都头疼的问题，关键在于...
esp32-arduino驱动ttp229
ouyang11223388的博客
05-26 1126
关于对ttp229的驱动，在这里首先简单了解一下esp32的硬件外设部分，在这里可以通过乐鑫官网里面的产品规格书中了解到，该芯片的PIN脚功能。芯片规格书中的说明太复杂了，看看官网开发板的引脚图吧简单介绍一下esp32的一些常用引脚，3路UART，18路ADC，2路DAC，10路ITOUCH，2路I2C。
单片机传感器模块开发实例-TTP229触摸16路按键代码(C51程序、KEIL、文档)
03-15
1、嵌入式物联网单片机项目开发实战，每个例程都经过实战检验，简单好用。 2、代码同系列芯片理论是通用的。其他单片机型号请自行更改。 3、软件下载时，请注意下载方式以及对应的下载工具。 4、技术v：wulianjishu...
TTP229.zip_8202T_TTP229_TTP229 16键程序_TTP229-lsf_site:www.pudn.c
07-15
【TTP229触摸芯片】是用于实现触控功能的集成电路，常见于电子设备的按键控制，尤其在16键应用中表现出色。这款芯片提供了简洁高效的解决方案，使得电路设计更加精简，同时代码编程也相对简单。下面将详细探讨TTP229...
TTP229开发详细中文资料
08-19
- **驱动程序**：开发者需要编写适配TTP229的驱动程序，以处理I²C或SPI通信，读取并解析传感器的触摸事件。 - **固件更新**：某些版本的TTP229可能需要通过特定的升级工具进行固件更新，以实现新功能或优化性能。...
Avarupt_TTP229:这是TTP229芯片的通用Arduino库，可将其用作触摸滑块
05-18
TTP229-触摸滑块 这是TTP229芯片的通用Arduino库，该库允许将该芯片用作触摸滑块。
TTP229中文资料
06-05
TTP229中文资料，详细说明，免去英文翻译，让不懂英语的自己能够运用此芯片。
通泰触摸IC_TTP229成功套开发资料
03-09
通泰触摸IC_TTP229成套开发资料,里面有电路图,程序和说明书
ttp229中文资料
01-26
电容式按键IC ttp229中文资料 16键、8键直接输出用I2C输出
基于TTP229的电容式触摸键盘设计与实现
04-16
为了实现电子产品的电容式触摸输入方式，提出了一款基于TTP229的电容式触摸键盘系统的设计方案，并完成了键盘系统的软硬件设计。该键盘被设计成一个独立模块，硬件部分实现按键检测上传信息等功能，软件部分实现键盘按键事件处理等功能。在实际应用中表明，该键盘系统使用简单方便，用户使用自由度较高，可移植性较强，能够满足多数电子产品的使用需求，达到了设计要求。
TTP229 16路 电容式 触摸开关 数字触摸传感器 模块
程序员小哈的专栏
06-15 4581
– 文章前部引导关注 大家好，我是程序员小哈。 我们之前分享过一款基于TTP223芯片的点动触摸传感器模块，利用它可以实现单点按键的触摸。 最近调试的板子上画了一个TTP229芯片，这个芯片可以实现16路触摸按键，今天我们就分享一下这个。 TTP229-BSF芯片简介 TTP229-BSF芯片，封装为SSOP-28，是一款电容式16键触摸感应IC，专为触摸板控制而设计。主要应用是替换机械开关或按钮，芯片一次性可以读取出16个按键的状态数据。 工作电压：2.4V-5.5V。 应用电路 官方手册上的推荐电路为：
基于STM32F103的TTP229B两线串行通讯测试
YANGSAI123的博客
04-10 8536
    最近在做一个项目，项目中使用到了触摸按键板。淘宝上买了一个TTP229B的16键触摸板模块用于调试，但是商家不提供测试程序和使用说明。无奈查阅资料，按照时序图模拟时序，花了一上午时间完成16键触摸键盘的测试工作（两线串行通讯）。very happy!1、 触摸按键模块：2、原理图：3、16键串行配置，手册重点说明。根据手册说明，使用16键模式，需要TP2连接高阻值电阻到地！16键的2-线串...
linux input: TTP229触摸键盘驱动
JiMoKuangXiangQu的专栏
11-27 446
Linux, Input，TTP229驱动
16通道TTP229触摸芯片51单片机驱动程序及资料
针对TTP229触摸芯片的51单片机驱动程序会包括初始化代码、中断处理、触摸检测算法等关键部分。通过编写和应用这些驱动程序，可以将TTP229的触摸信号转换为单片机可以理解和处理的数据，从而实现复杂的交互功能。 7....
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

社会我仁哥

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
