使用DAP仿真器下载程序

用DAP仿真器下载程序指南

2.1 仿真器简介

本指南介绍的仿真器是Fire-Debugger，它遵循ARM公司的CMSIS-DAP标准，支持所有基于Cortex-M内核的单片机，包括常见的M3、M4和M7内核。Fire-Debugger支持程序下载和在线仿真，兼容Windows XP/7/8/10操作系统，无需安装驱动即可使用，支持KEIL和IAR直接下载，使用非常方便。

2.2 硬件连接

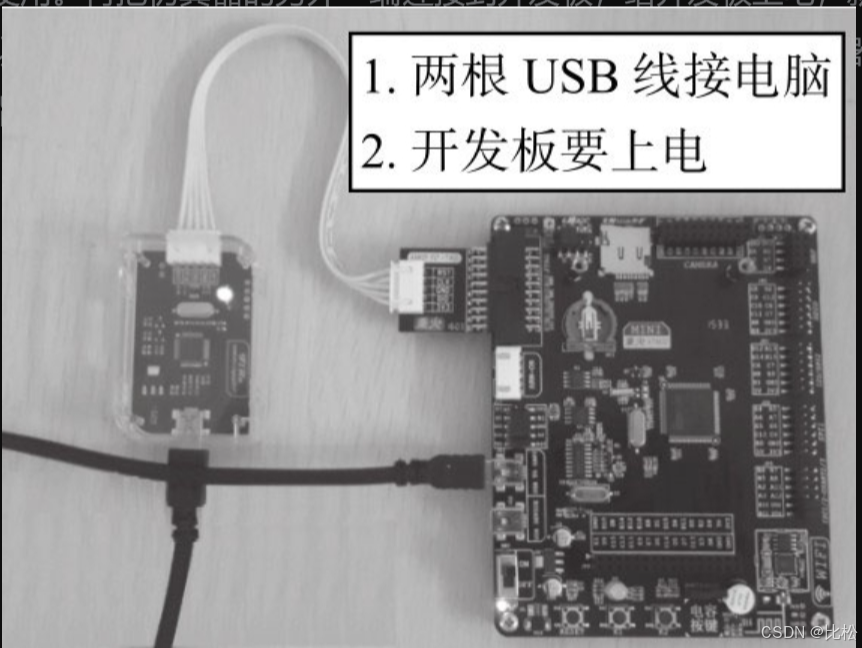

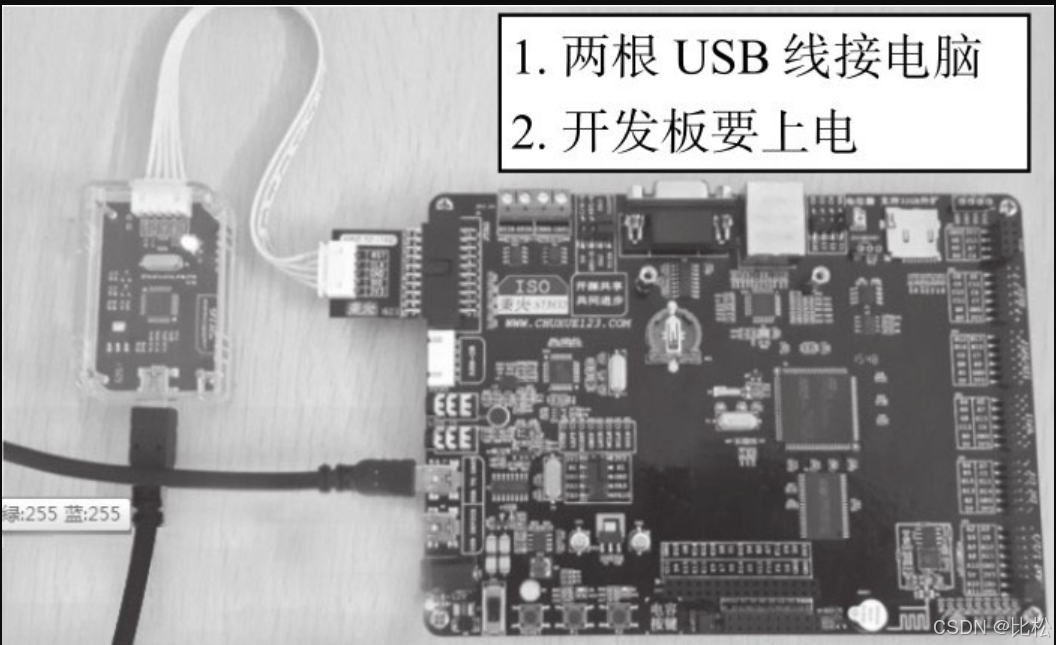

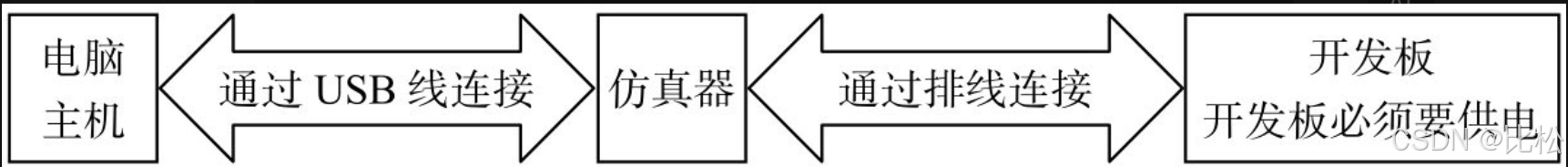

1. 连接仿真器：将仿真器用USB线连接至电脑，如果仿真器的灯亮，则表示正常，可以使用。然后，将仿真器的另一端连接到开发板，并给开发板上电。这样可以通过KEIL或IAR软件将程序下载到开发板。

2.3 仿真器配置

在仿真器连接好电脑和开发板且开发板供电正常的情况下，打开KEIL编译软件，在“魔术棒”选项卡中选择仿真器的型号。具体步骤如下：

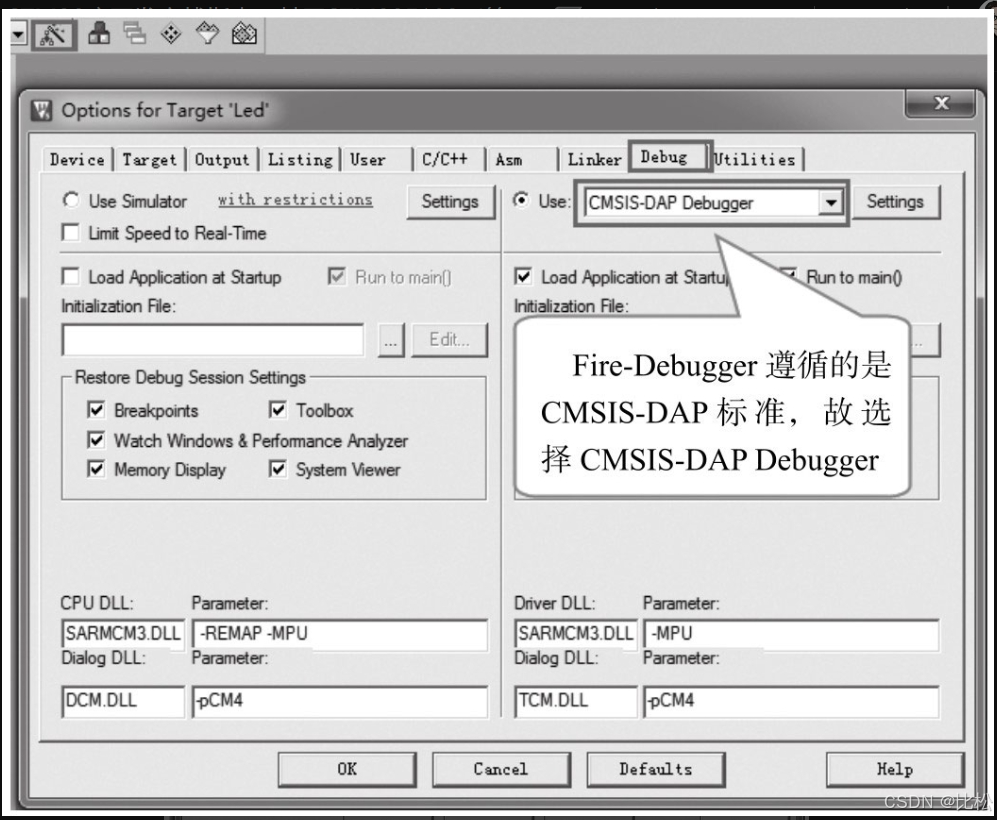

1. 配置Debug选项：打开KEIL，进入项目设置，选择Debug选项。

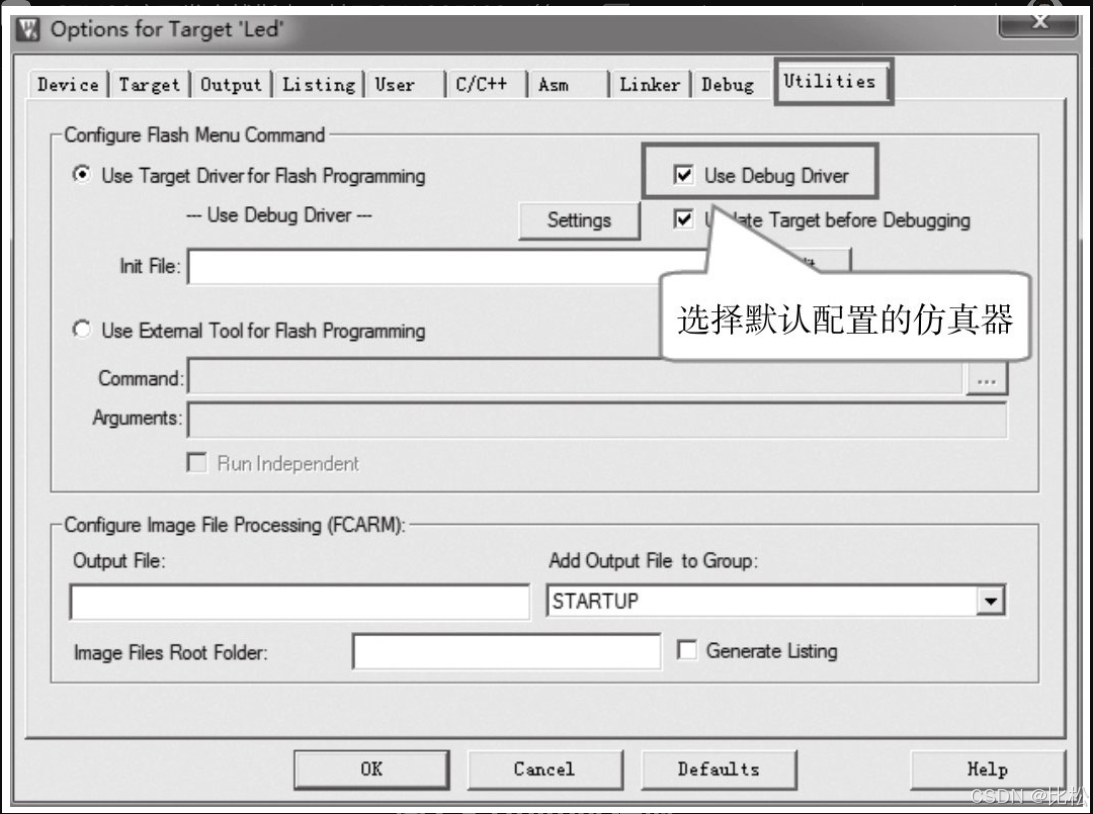

2. 配置Utilities选项：在项目设置中选择Utilities选项。

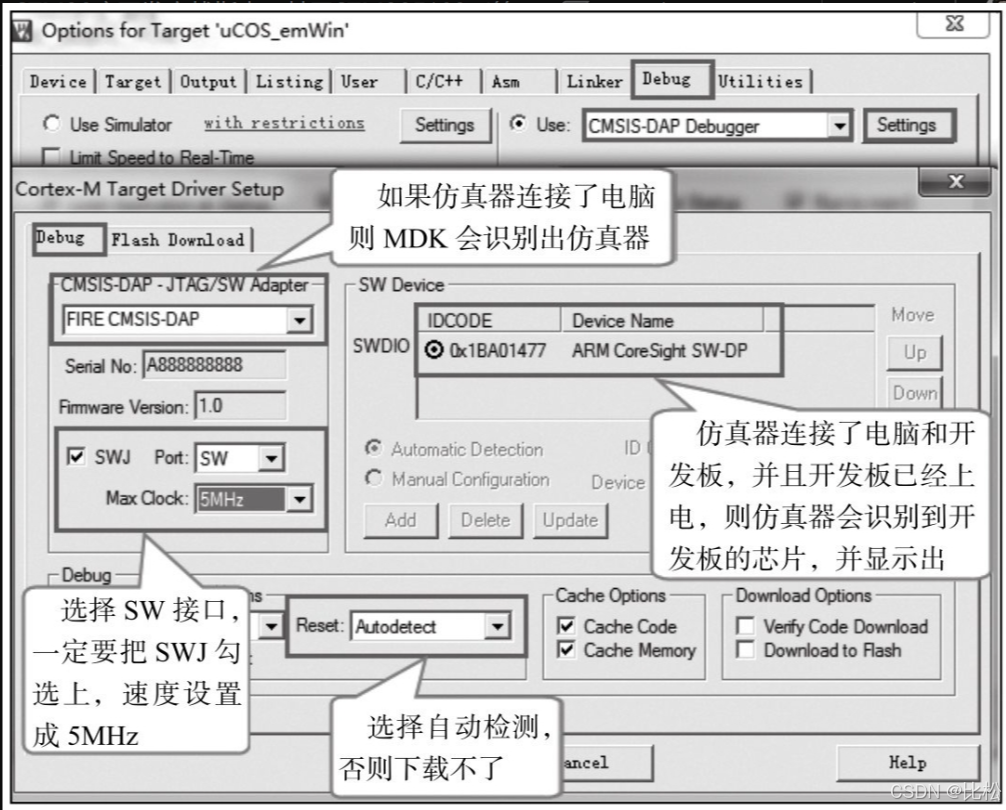

3. 配置Debug Settings选项：进入Debug Settings选项进行进一步配置。


2.4 选择目标板

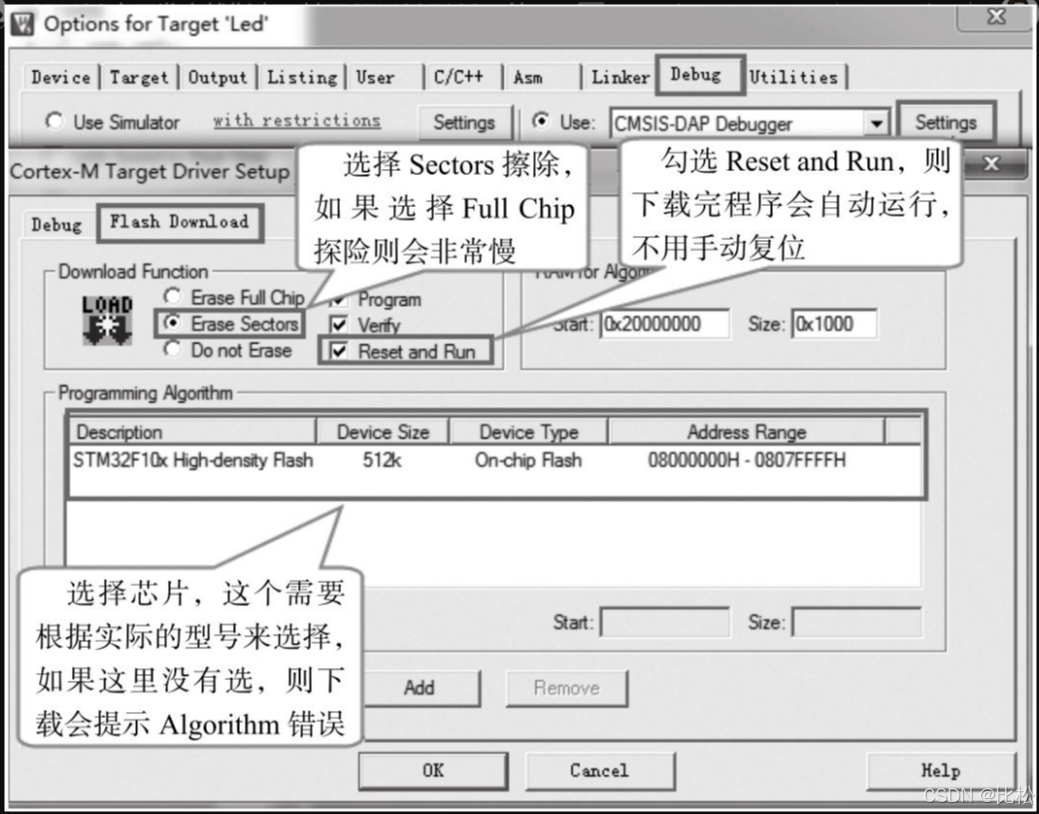

选择目标板时，具体选择多大的Flash要根据板子上的芯片型号决定。秉火STM32开发板的配置如下：

• F1系列：选择512K
• F4系列：选择1M

有一个小技巧就是勾选Reset and Run复选框，这样程序下载完之后会自动运行，否则需要手动复位。Flash擦除大小选择Sectors即可，不要选择Full Chip，因为这样会非常慢。

2.5 下载程序

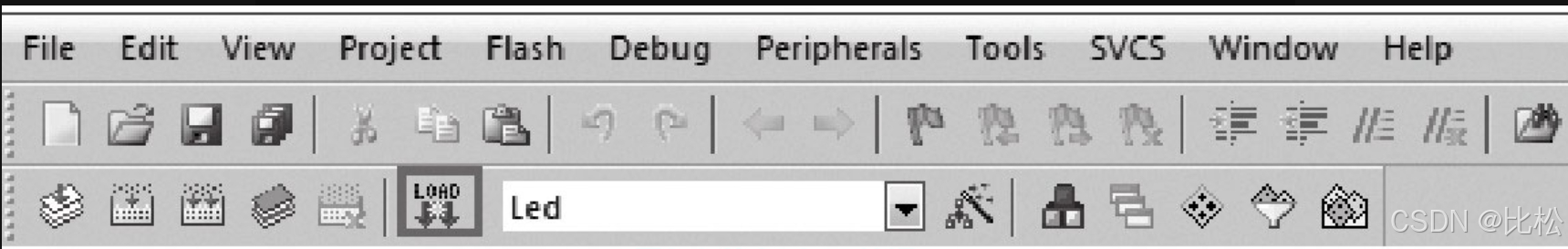

如果前面的步骤都成功了，接下来可以把编译好的程序下载到开发板上运行。无需其他额外软件，直接单击KEIL中的LOAD按钮即可。

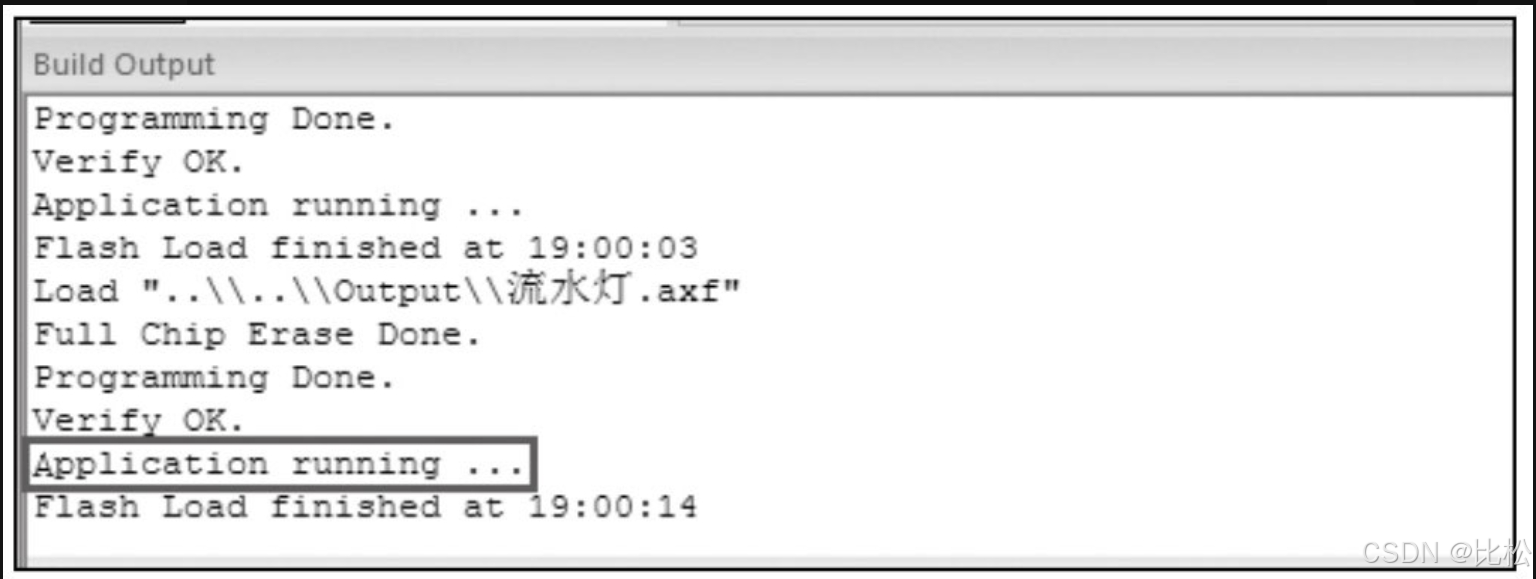

下载程序后，如果Build Output窗格中显示“Application running…”，则表示程序下载成功。如果没有出现实验现象，可以尝试按复位键。
