mongoDB 架构

---

mongoDB 架构





******************

单机





只有一个数据节点，当节点发生故障，服务不可用（常用于开发测试环境）





******************

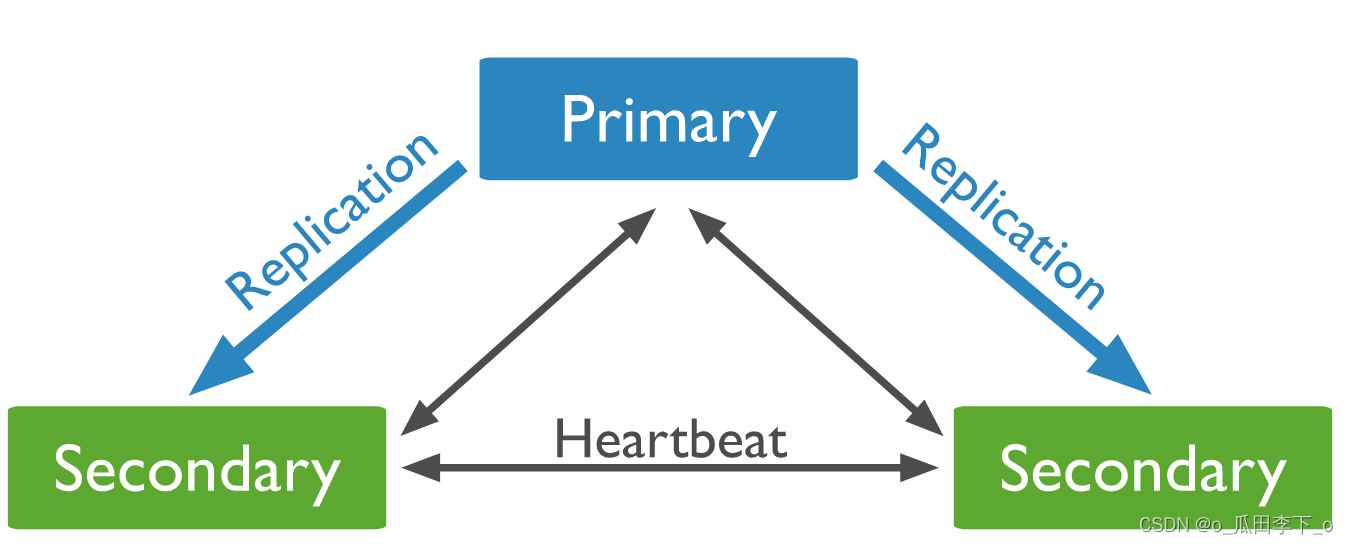

副本集

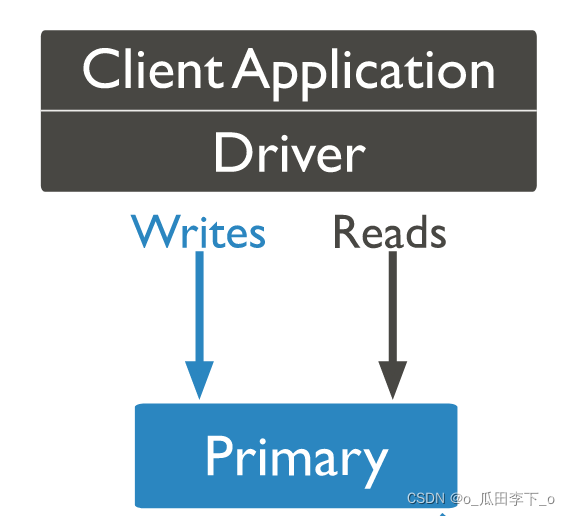

主节点：负责写入数据，与客户端进行读写交互

从节点：同步主节点的数据，并可供客户端读取数据，实现读写分离

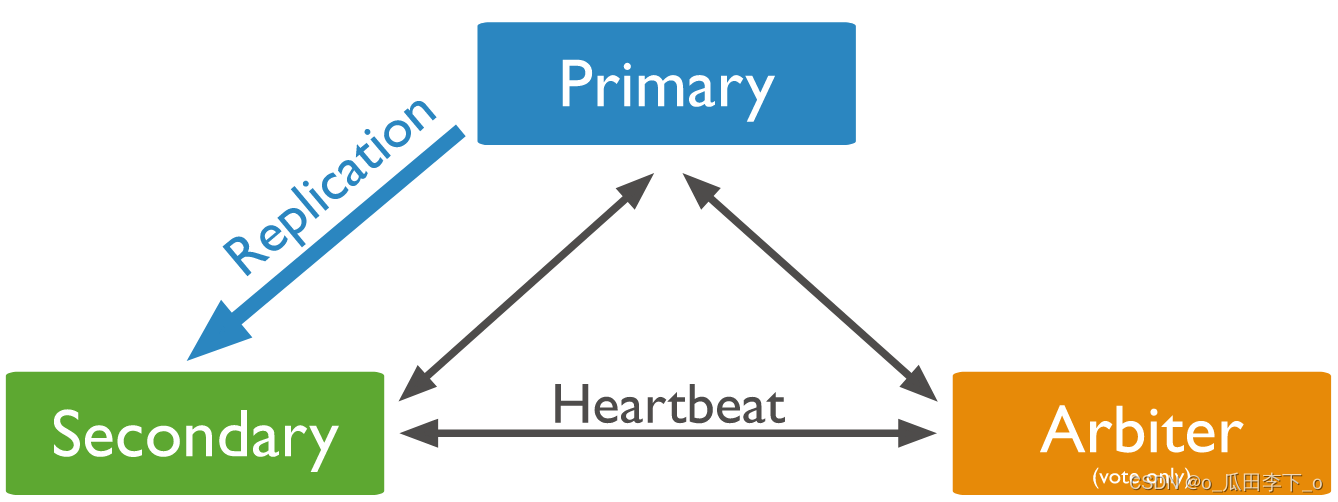

仲裁节点：故障转移投票阶段进行辅助投票（只投票不存储数据）



主从数据复制

从节点写入数据会在oplog中记录，

从节点监控主节点的oplog，在本地数据库写入oplog，并执行写入过程

主节点记录从节点的同步状态，当落后太多时，会阻塞等待，或者根据配置，等待足够数量的从节点同步完成



故障转移

副本集运行时，各节点会周期性的会进行心跳检测，

当检测到从节点不能正常工作时，直接将其下线；

当检测到主节点不能正常工作时，会触发故障转移；

各节点投票选举主节点，主节点选取后，从节点同步主节点数据





******************

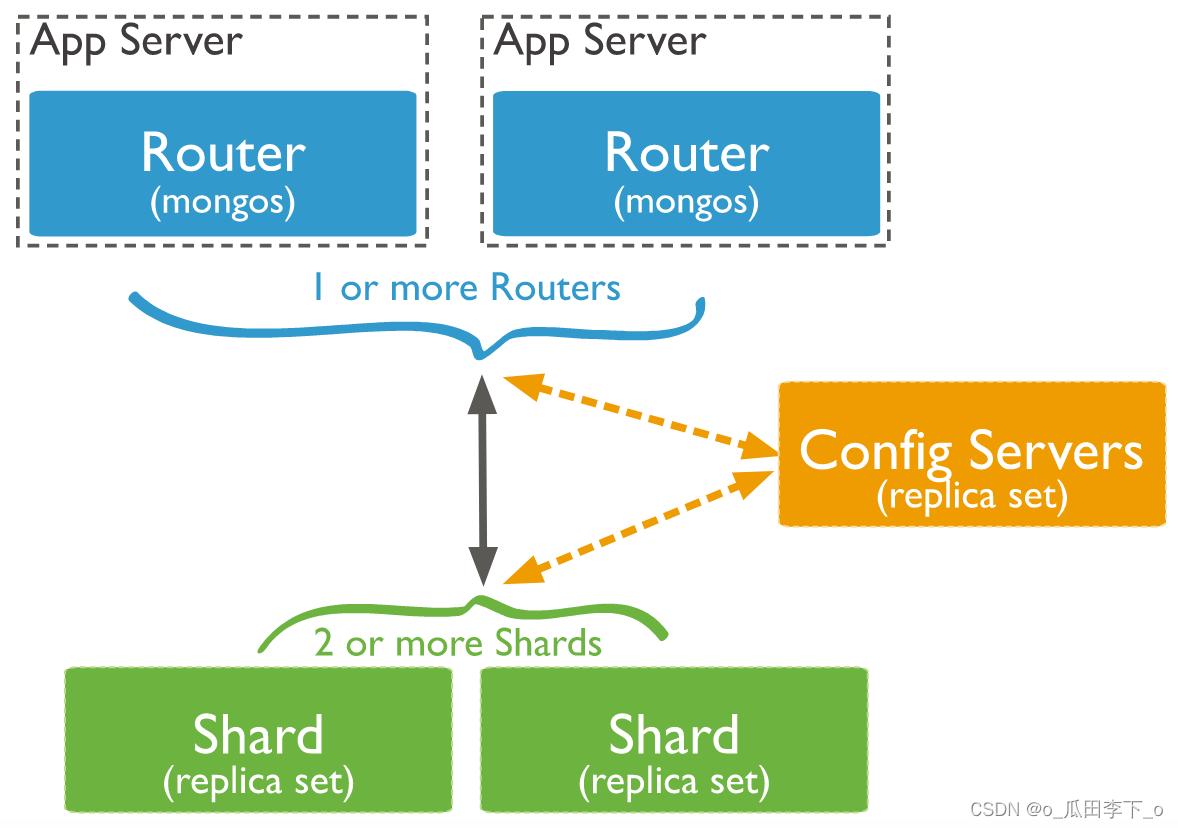

分片集群







分片服务器：存储数据，用副本集形式部署，实现数据的高可用

配置服务器：存储分片的配置信息，块的元数据，数据库和集合的分片配置信息等

mongos：路由服务器，不存储任何数据，根据配置服务器存储的配置信息，将客户端的请求路由到对应的分片



分片策略：区间分片、hash分片、标签分片(具体详见 mongoDB 概述)

需要分片的集合根据分片策略进行分片，

当块的大小或者数据量达到限制值时，块分裂成两半(修改块的元数据信息，数据物理存储位置不变)，

当不同分片服务器的快的数量相差较大时（相差8左右），触发块的迁移，使各个分片服务器上块的数量大致相等
