【计算机网络系列】多种局域网协议及技术

以太网及交换机

  • LAN: Local Area Network
  • 将物理位置邻近的计算机连接起来,资源共享和信息交换,地理范围和主机数目均有限

以太网

  • 以太网是目前为止最流行的有线局域网

    • 第一个广泛部署的高速局域网
    • 相比令牌环网,FDDI,ATM,组网简单,设备较为便宜
    • 以太网不断提高数据率,以太网交换机的出现,进一步提高了有效数据率
  • 物理拓扑

    • 总线(bus): 上世纪90年代中期前流行

      image-20210105000457799
      • 所有结点在同一冲突域(collision domain) (可能彼此冲突)
    • 星型(star): 目前主流网络拓扑

      image-20210105000527695
      • 中心交换机(switch)
      • 每个结点一个单独冲突域(结点间彼此不冲突)
  • 不可靠、无连接服务

    • 无连接(connectionless): 发送帧的网卡与接收帧的网卡间没有“握手”过程
    • 不可靠(unreliable): 接收网卡不向发送网卡进行确认
    • 差错帧直接丢弃,丢弃帧中的数据恢复依靠高层协议 (e.g., TCP),否则,发生数据丢失
  • 以太网的MAC协议: 采用二进制指数退避算法的CSMA/CD

以太网CSMA/CD

  • 1、NIC从网络层接收数据报,创建数据帧。
  • 2、监听信道:如果NIC监听到信道空闲,则开始发送帧;如果NIC监听到信道忙,则一直等待到信道空闲,然后发送帧。
  • 3、NIC发送完整个帧,而没有检测到其他结点的数据发送,则NIC确认帧发送成功!
  • 4、如果NIC检测到其他结点传输数据,则中止发送,并发送干扰信号 (jamsignal)
  • 5、中止发送后,NIC进入二进制指数退避:
    • 第m次连续冲突后:取n = Min(m, 10),NIC 从{0,1,2, …, 2 n − 1 2^n -1 2n1}中随机选择一个数K,NIC等待K*512比特的传输延迟时间,再返回第2步
    • 连续冲突次数越多,平均等待时间越长。

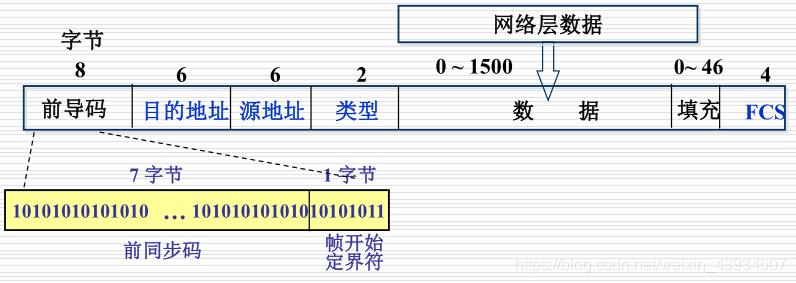

以太网帧结构

image-20210104234355328
  • 前导码(Preamble) (8B):

    • 7个字节的10101010,第8字节为10101011
    • 用于发送端与接收端的时钟同步
  • 目的MAC地址、源MAC地址 (各6B):

    • 如果网卡的MAC地址与收到的帧的目的MAC地址匹配,或者帧的目的MAC地址为广播地址(FF-FF-FF-FF-FF-FF),则网卡接收该帧,并将其封装的网络层分组交给相应的网络层协议。
    • 否则,网卡丢弃(不接收)该帧。
  • 类型(Type) (2B):

    • 指示帧中封装的是哪种高层协议的分组(如,IP数据报、Novell IPX数据报、AppleTalk数据报等)
  • 数据(Data) (46-1500B):

    • 指上层协议载荷。

    • 10base-5网络中:R=10Mbps, R T T m a x RTT_{max} RTTmax =512μs, L m i n L_{min} Lmin / R = R T T m a x RTT_{max} RTTmax

      因为要符合最短帧长,所以 L m i n L_{min} Lmin = 512bits=64B, D a t a m i n Data_{min} Datamin = L m i n L_{min} Lmin -18=46B

  • CRC (4B):

    • 循环冗余校验码
    • 丢弃差错帧

交换机

以太网交换机

  • 链路层设备
    • 存储-转发以太网帧:检验到达帧的目的MAC地址,选择性(selectively) 向一个或多个输出链路转发帧
    • 利用CSMA/CD访问链路,发送帧
  • 透明(transparent)
    • 主机感知不到交换机的存在
  • 即插即用(plug-and-play)
  • 自学习(self-learning)
    • 交换机无需配置

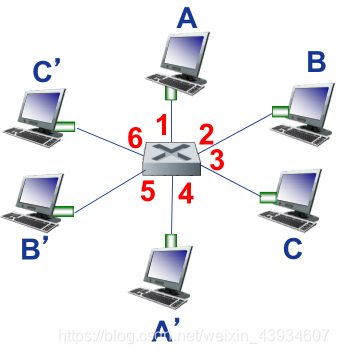

多端口间同时传输

image-20210105000838588
  • 主机利用独享(dedicated)链路直接连接交换机
  • 交换机缓存帧
  • 交换机在每段链路上利用CSMA/CD收发帧,但无冲突,且可以全双工
    • 每段链路一个独立的冲突域
  • 交换(switching): A-A’与B-B’的传输可以同时进行,没有冲突

交换表

  • 每个交换机有一个交换表(switch table):(主机的MAC地址, 到达主机的接口, 时间戳)

  • 自学习

    • 交换机通过自学习,获知到达主机的接口信息
    • 当收到帧时,交换机“学习”到发送帧的主机(通过帧的源MAC地址),位于收到该帧的接口所连接的LAN网段
    • 将发送主机MAC地址/接口信息记录到交换表中
    image-20210105001207513

帧过滤/ 转发

  • 当交换机收到帧

    • 记录帧的源MAC地址与输入链路接口

    • 利用目的MAC地址检索交换表

      if 在交换表中检索到与目的MAC地址匹配的入口(entry)
      then {
          if 目的主机位于收到帧的网段
          then 丢弃帧
          else 将帧转发到该入口指向的接口
      }
      else 泛洪(flood) /* 向除收到该帧的接口之外的所有接口转发 */

  • 自学习与转发过程举例(如上表)

    • 目的MAC地址A’,位置未知:泛洪
    • 目的MAC地址A,位置已知:选择性转发

交换机 vs. 路由器

  • 两者均为存储-转发设备
    • 路由器: 网络层设备 (检测网络层分组首部)
    • 交换机: 链路层设备 (检测链路层帧的首部)
  • 二者均使用转发表:
    • 路由器: 利用路由算法(路由协议)计算(设置), 依据IP地址(每个新上线节点根据 OSPF 协议都会发送 HELLO 报文)
    • 交换机: 利用自学习、泛洪构建转发表, 依据MAC地址

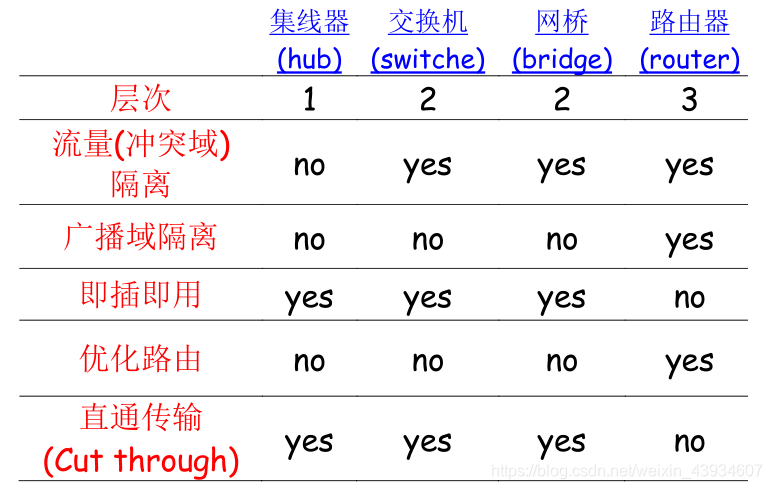

网络设备对比

image-20210105001925249

其他局域网

无线局域网

IEEE 802.11

分类

  • 802.11b

    • 2.4-2.5GHz免费频段 (unlicensed spectrum)
    • 最高速率:11 Mbps
    • 物理层采用直接序列扩频(DSSS)技术
    • 所有主机使用相同的码片序列
  • 802.11a

    • 5-6 GHz频段
    • 最高速率:54 Mbps
  • 802.11g

    • 2.4-2.5 GHz频段
    • 最高速率:54 Mbps
  • 802.11n: 多天线(MIMO)

    • 2.4-2.5 GHz频段
    • 最高速率:600 Mbps

异同

  • 均使用CSMA/CA 多路访问控制协议

  • 均有基础设施( 基站) 网络模式和特定网( 自组网) 网络模式

  • 对比

    image-20210105003305904

体系结构

  • 无线主机与基站通信
    • 基站(base station) = 访问点(access point-AP)
  • 基本服务集BSS(Basic Service Set) ,也称为单元(cell)
    • 基础 设施网络式 模式:无线主机、AP(基站)
    • 自组网(ad hoc) 模式:只有主机

信道与AP 关联

  • 802.11b: 2.4GHz-2.485GHz频谱划分为11个不同频率的信道

    • 每个AP选择一个频率(信道)
    • 存在干扰可能: 相邻的AP可能选择相同的信道!
  • 主机: 必须与某个AP关联(associate)

    • 扫描信道,监听包含AP名称(服务集标识符-SSID )和MAC地址的信标(beacon)帧
    • 选择一个AP进行关联
    • 可能需要进行身份认证
    • 典型情形:运行DHCP获取IP地址等信息
  • 被动扫描与主动扫描

    • 被动扫描(scanning):

      image-20210105004048150
      • 各AP发送信标帧
      • 主机(H1)向选择的AP发送关联请求帧
      • AP向主机(H1)发送关联响应帧
    • 主动扫描:

      image-20210105004108039
      • 主机(H1)主动广播探测请求帧(Probe Request Frame)
      • AP发送探测响应帧(Probe Response Frame)
      • 主机(H1)向选择的AP发送关联请求帧
      • AP向主机(H1)发送关联响应帧

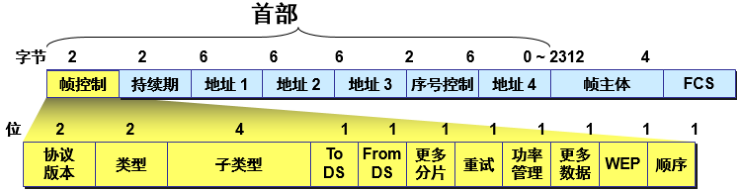

帧格式

image-20210105012054392
  • 帧主体就是 IP 数据报

  • 802.11数据帧有4个地址字

    • 地址 4 用于自组网络

    • 地址1~地址3:

      image-20210105011719816
  • 传送过程

    image-20210105011937186

CSMA/CA

多路访问控制

  • 避免冲突: 2 + 结点同时传输
  • 802.11: CSMA – 发送数据前监听信道
    • 避免与正在进行传输的其他结点冲突
  • 802.11: 不能像CSMA/CD那样,边发送、边检测冲突!
    • 无线信道很难实现(有线通过监测信号强度)
    • 无法侦听到所有可能的冲突:隐藏站、信号衰落
    • 目标: 避免冲突(avoid collisions)-CSMA/C(ollision)A(voidance)

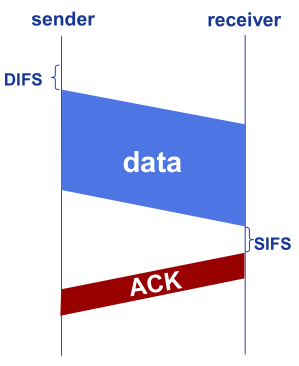

CSMA 实现

image-20210105010006206
  • 802.11 sender

    • 1、if  监听到信道空闲了DIFS 时间
         then 发送整个帧(无同时检测冲突,即CD)

    • 2、if 监听到信道忙
         then 执行退避算法,在此期间继续侦听信道
              当信道空闲时,计时器倒计时
              退避值减到0(信道空闲),发送帧
              if 没有收到ACK
              then 增加随机退避间隔时间
              重复第2步

  • 802.11 receiver

    • if 正确接收帧
         延迟SIFS时间后,向发送端发送ACK (由于存在隐藏站问题)


CA(冲突避免) 实现

  • 基本思想:允许发送端“预约”(reserve)信道,而不是随机发送数据帧,从而避免长数据帧的冲突

    • 发送端首先利用CSMA向AP发送一个很短的RTS (request-to-send)帧
      • RTS帧仍然可能彼此冲突 (但RTS帧很短)
    • AP广播一个CTS(clear-to-send)帧作为对RTS的响应
    • CTS帧可以被所有结点接收
      • 消除隐藏站影响
      • 发送端可以发送数据帧
      • 其他结点推迟发送
  • 冲突避免(CA): RTS-CTS 交换

    • 利用很小的预约帧彻底避免了数据帧冲突
    image-20210105010418311

虚拟局域网

动机

  • 考虑一下情形:

    image-20210105013100168
    • CS用户迁移到EE,但是希望连接至CS交换机,怎么办?
  • 单一广播域 :

    • 所有第2层广播流量(ARP,DHCP, 未知目的MAC地址位置)必须穿越整个LAN
    • 安全/隐私、效率问题

虚拟局域网(Virtual Local Area Network)

  • 支持VLAN 划分的交换机 , 可以在一个物理 理LAN 架构上配置 、定义多个VLAN

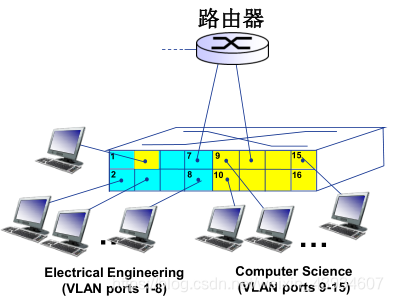

基于端口的VLAN

image-20210105013556724
  • 流量隔离(traffic isolation):去往/来自端口1-8的帧只到达端口1-8
    • 也可以基于MAC地址定义VLAN, 而不是交换端口
  • 动态成员: 端口可以动态分配给不同VLAN
  • 在VLAN间转发: 通过路由(就像在独立的交换机之间)实践中,厂家会将交换机与路由器集成在一起

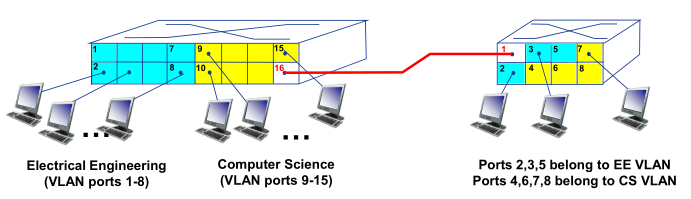

跨越多交换机的VLAN

image-20210105013700777
  • 多线缆连接
    • 每个线缆连接一个VLAN
  • 中继端口(trunk port): 在跨越多个物理交换机定义的VLAN承载帧
    • 为多VLAN转发802.1帧容易产生歧义 (必须携带VLAN ID信息)
    • 802.1q协议为经过中继端口转发的帧增加/去除额外的首部域

802.1Q VLAN帧格式

image-20210105013730096
