词法分析器构造
方法和步骤
正规式-NFA-DFA-最小化DFA-词法分析器
- 用正规式描述模式(为记号设计正规式)
- 为每个正规式构造一个NFA,它识别正规式所表示的正规集
- 将构造的NFA转换成等价的DFA,这一过程也被称为确定化
- 优化DFA,使其状态数最少,这一过程也被称为最小化
- 根据优化后的DFA构造词法分析器
由正规式构造NFA而不是DFA的原因
- 正规式到NFA有规范的一对一的构造算法
由DFA而不是由NFA构造词法分析器的原因
- DFA识别记号的方法优于NFA识别记号的方法
词法分析器返回的完整记号包括属性和类别
从正规式到NFA
首先有个箭头然后一个0,同时注意*
,所存在经过ε的边
Thompson算法
- 输入:字母表∑上的正规式r
- 输出:接受 L® 的NFA N
- 方法:首先分解r,然后根据下述步骤构造NFA:

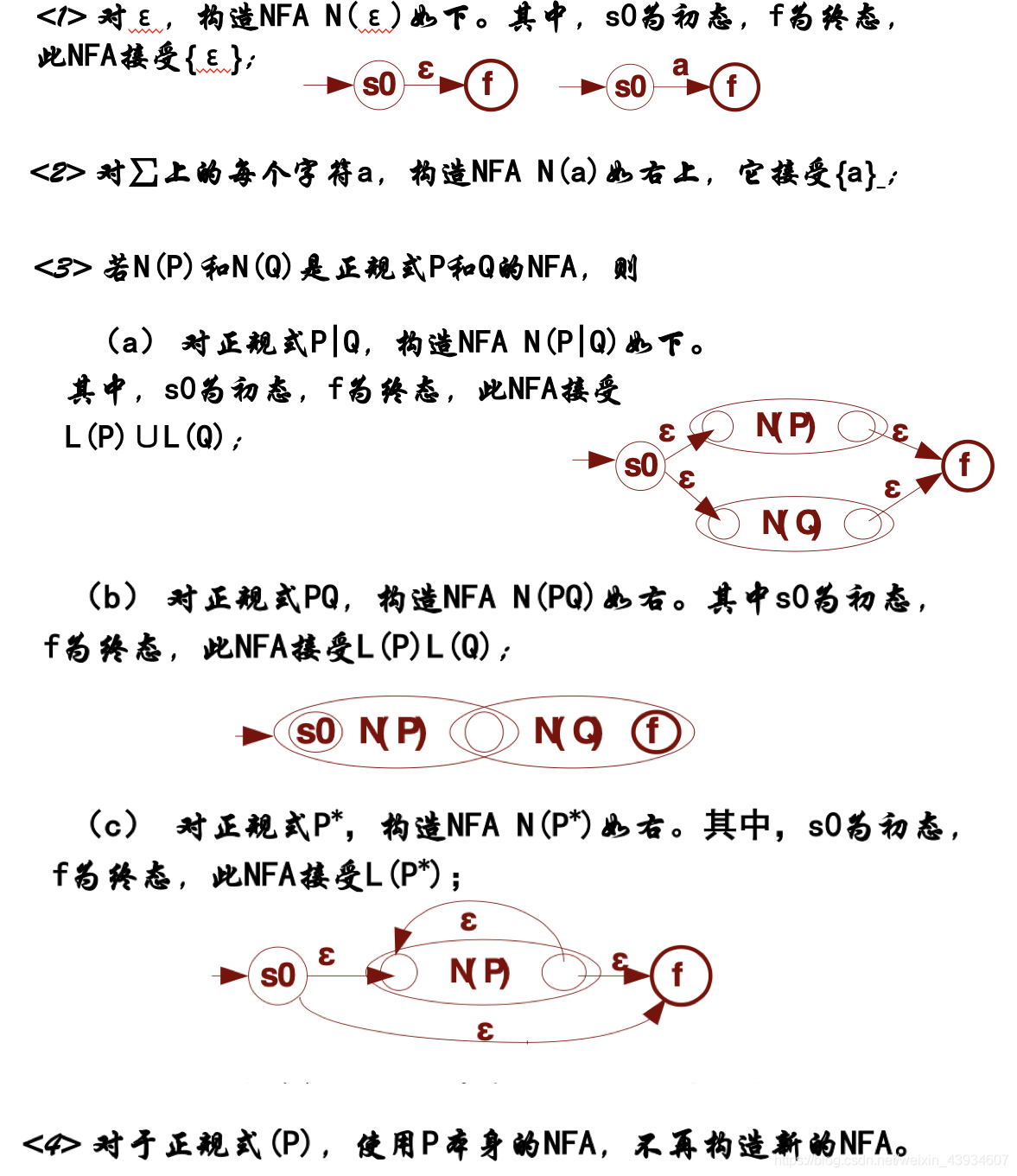

看下图的Thompson算法中,对于第三种
- (a) 分类的时候会有两个分开的ε,然后合上的ε
- (b) 的意思是,P的终态和Q的初态进行合并
- ( c) 星闭包的时候,起始和中间,中间和最后,起始和最后,中间和中间都有ε;

从NFA到DFA
注意从这里开始都是smove
,因为算的都是集合(set)
的了
- 模拟DFA是像解释器一样的,每一个序列都要按NFA走一次,重新计算集合;
- 子集法就是像编译器一样的,首先把所有情况都考虑到,只需要将序列根据新生成的状态生成图走一遍,看是否到了终态即可
思想
- <1> 消除ε 状态转移: ε 闭 包 ( T ) ε_{闭包}(T) ε闭包(T)
- <2> 消除多于一个的下一状态转移:smove(S, a)
ε_闭包
-
状态集T的 ε 闭 包 ( T ) ε_{闭包}(T) ε闭包(T)是一个状态集,且满足:
(1) T中所有状态属于 ε 闭 包 ( T ) ε_{闭包}(T) ε闭包(T)
(2) 任何smove( ε 闭 包 ( T ) ε_{闭包}(T) ε闭包(T),ε) 属于 ε 闭 包 ( T ) ε_{闭包}(T) ε闭包(T);
(3) 再无其他状态属于 ε 闭 包 ( T ) ε_{闭包}(T) ε闭包(T)。
function ε-闭包(T) is
begin
for T中的每个状态t // T 是要计算闭包的集合
loop
将t加入U;// 先加入所有初状态,它们也算闭包运算结果元素
push(t);// t是新加入的,当然没有考虑过它连接的空边,入栈
end loop;
while 栈非空 // 考虑经所有的状态引出的空边,能到达哪些状态
loop // 对每一个状态,找空边所能到的所有下一状态
pop(t); // 栈顶的拿出来,考虑从该状态出发的空边转移情况
for 每个u=move(t, ε) //若存在u,可以从t经过空边跳到
loop
if u不在U中 then //新跳到的这个 u 并没有被加入 U
将u加入U;
push(u);//因为是新来的,故也没考虑过它的空边
end if;
end loop;
end loop;
return U;
end ε-闭包
“并行”模拟NFA
模拟NFA
S := ε_闭包({s0}); -- 所有可能初态的集合
ch := nextchar;
while ch ≠ eof loop
S:= ε_闭包(smove(S,ch));
ch:= nextchar;
end loop;
if S∩F≠Φ then return “yes”;
else return “no”;
end if;
缺点:每次动态计算下一状态转移集合,效率低
“子集法”构造DFA
将NFA的下一状态集合合并为一个状态
- 与模拟DFA相比,记录了所有状态与状态转移
- 但是在最坏的情况下,等价的DFA的状态数可能是 o ( 2 n ) o(2^n) o(2n)级的,需要很大的存储空间,这时候往往采用模拟NFA
步骤
- 首先要写个 ε 闭 包 ( 0 ) ε_{闭包}({0}) ε闭包(0),同时记为A
- 然后再算,每一个出现的都要对每个字符再算,每一个的格式是 ε 闭 包 ( s m o v e ( A , a ) ) ε_{闭包}(smove(A,a)) ε闭包(smove(A,a))
子集法
ε_闭包({s0})是Dstates仅有的状态,且尚未标记; -- 此时只有一个状态,且未标记
while Dstates有尚未标记的状态T -- 一个状态被标记意味着考虑了从这个状态出发的所有边
loop 标记T;
for 每一个字符a -- a 是非空
loop U := ε_闭包(smove(T,a)); -- 从 T 出发经 a 转移得到的闭包
if U非空
then Dtran[T,a] := U; -- Dtran是一个新状态的目标的状态转换矩阵
if U不在Dstates中 -- 意味着是新发现的状态
then U作为尚未标记的状态加入Dstates;
end if;
end if;
end loop;
end loop;
-- 最后当 Dstates 中没有剩余元素时,DFA就完全生成了。
-- 最终得到的 Dstates 和 Dtran 就是我们最终生成的 DFA (即,我们得到了一个确定的状态转移表)
优点:
- 消除了不确定性
- 无需动态计算状态集合(针对模拟NFA的算法)
对于任何两个状态t和s,若从一状态出发接受输入字符串ω,而从另一状态出发不接受ω,或者从t出发和从s出发到达不同的接受状态,则称ω对状态t和s是可区分的
若任何输入序列 ω ω ω对s和t均是不可区分的,则说明从s出发和从t出发,分析任何输入序列 ω ω ω均得到相同结果;因此,s和t可以合并成一个状态
最小化DFA
将一个DFA等价变换为另一个状态数最少的DFA的过程被称为最小化DFA,相应的DFA称为最小DFA
首先可以通过划分组,看是否是最简的
- 初始划分:终态与非终态
- 利用可区分的概念,反复分裂划分中的组Gi,直到不可再分裂
如果某一个组经过一个字符串达到的组和其它的都不一样,则它可以分割出来 - 由最终划分构造D’,关键是选代表和修改状态转移
- 消除可能的死状态(不是终态,且所有输入的字符均转向其自身)和(从初态)不可(到)达(的)状态
由DFA构造词法分析器
- 需满足最长匹配原则
表驱动型的词法分析器
- 数据与操作分离的工作模式
转换矩阵是分析器的分析表,模拟DFA算法是分析器的驱动器
- DFA是被动的,需要一个驱动器(如LEX)来模拟DFA的行为,以实现对输入序列的分析
直接编码的词法分析器
将DFA和DFA识别输入序列的过程合并在一起,直接用程序代码模拟DFA识别输入序列的过程
- 适合转换图,适合词法比较简单的情况,可以直接根据正规式/转换图进行编码,而无需一步一步按上述方法来
步骤
- ① 初态→程序的开始
- ② 终态→程序的结束(不同终态return不同记号);
- ③ 状态转移→分情况或者条件语句(case/if)
- ④ 环→循环语句(loop)
- ⑤ return满足最长匹配原则
同时实际的词法分析器不但接受合法输入,也应指出非法输入
两者的比较
表驱动 | 直接编码 | |
---|---|---|
分析器的速度 | 慢 | 快 |
程序与模式的关系 | 无关 | 有关 |
分析器的规模 | 较大 | 较小 |
适合的编写方法 | 工具生成 | 手工编写 |
词法 DFA 构造示例

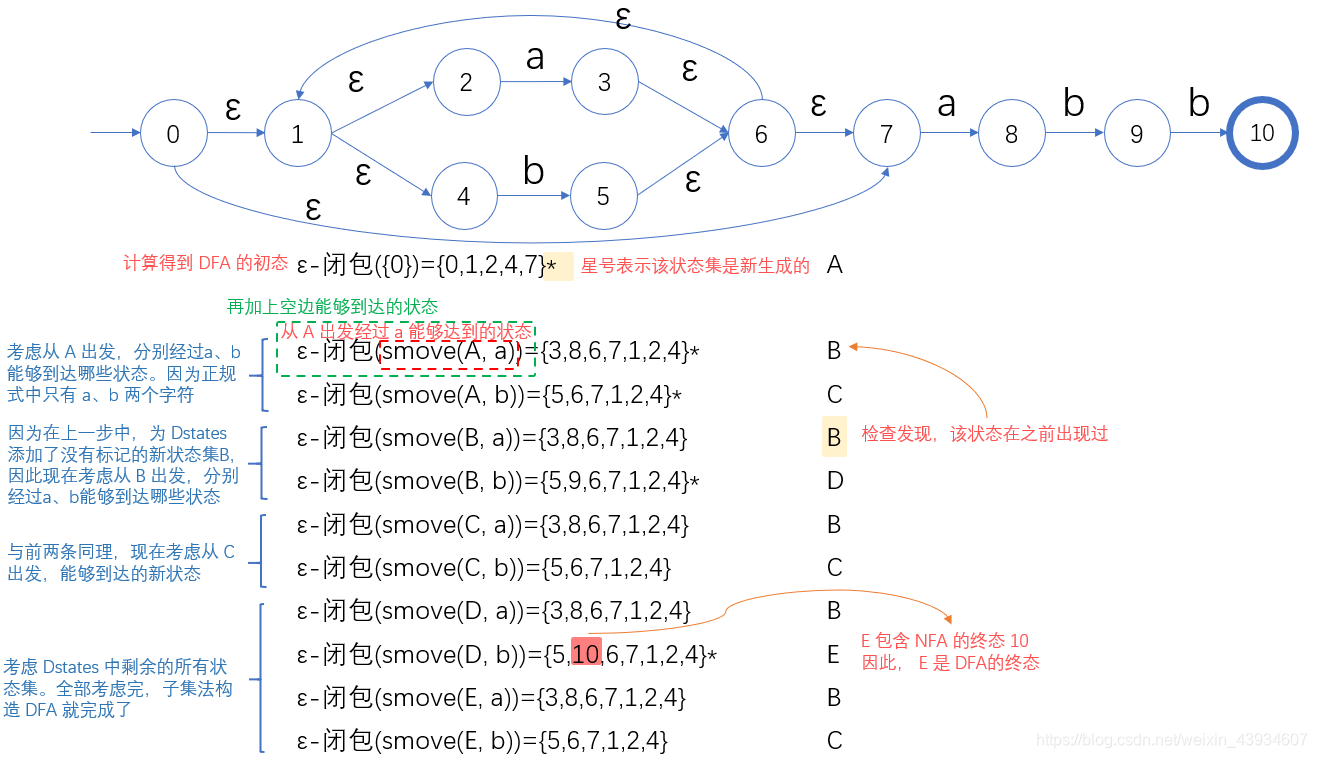

例:用上述算法构造(a|b)*abb

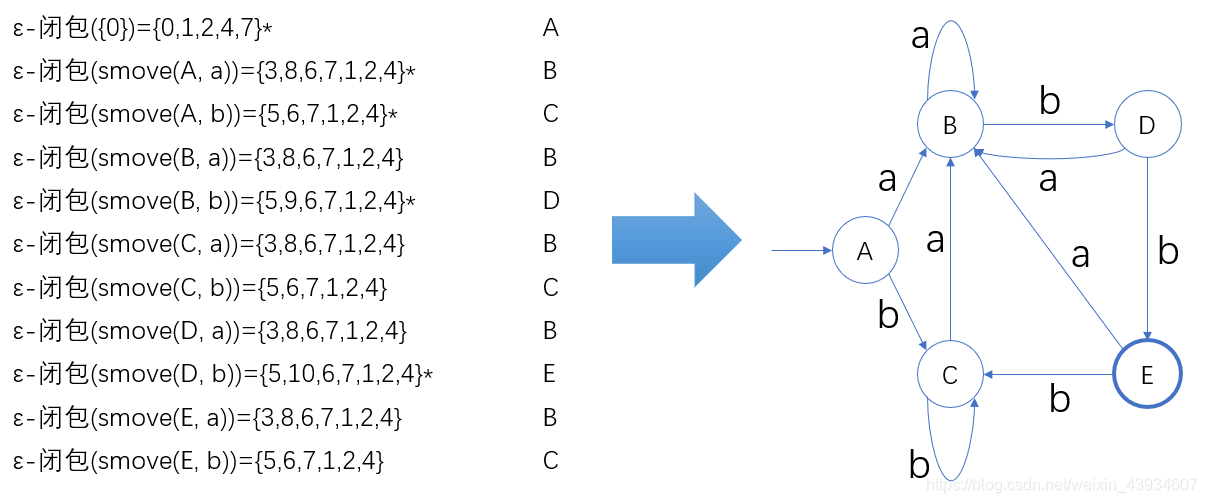

根据这些运算的结果,我们就可以构造出来如下图所示的自动机:

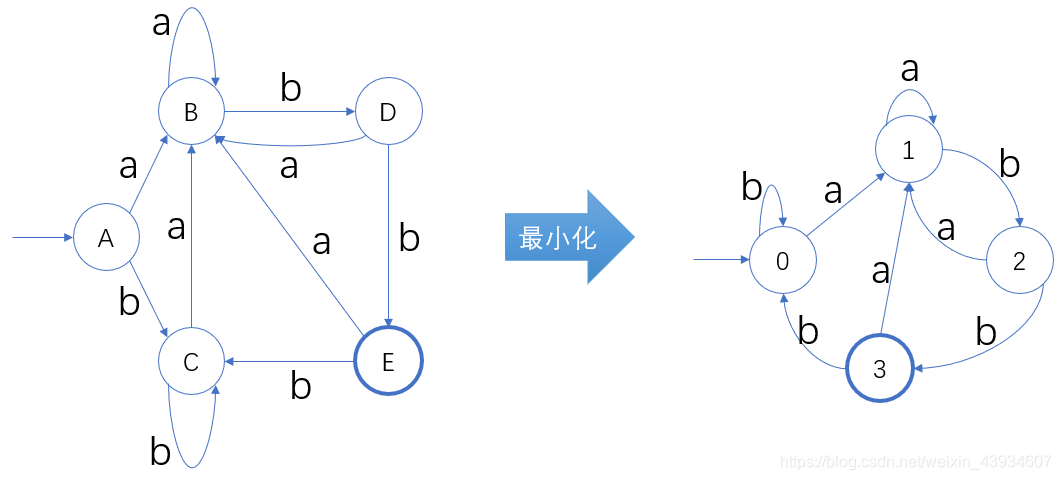

简化DFA
-
从 A 开始经过a、b能够到达的下一状态,和从 C 开始经过a、b能够到达的下一状态是相同的(A经过a到达B、A经过b到达C;C经过a到达B、C经过b到达C)
-
这种情况,我们就说 A、C 是等价的:分别以这两个为初始状态,在经过不同的输入序列转移后达到的效果完全相同。
因此可以把A、C合并
- 改写成下面的形式——从A、C出发的都改为从0出发,修改后就能得到新的DFA,减少了一个状态(最小化 DFA)

有了 DFA,我们就可以根据它来简单地识别输入序列
void main(){ char buf[]="abba#", *ptr=buf;
while (*ptr!='#' ){
l0: while (*ptr=='b') ptr++; // state 0
switch(*ptr)
{ case 'a': ptr++;
l1: while (*ptr=='a') ptr++; // state 1
switch (*ptr)
{ case 'b': ptr++;
switch (*ptr) // state 2
{ case 'a': ptr++; goto l1;
case 'b': ptr++;
switch (*ptr) // state3
{ case 'a': ptr++; goto l1;
case 'b': ptr++; goto l0;
case '#': cout<<"yes\n";
return;
default: goto le; }
default: goto le;
}
default: goto le;
}
default: goto le;
}
}
le: cout << "no\n" << endl;
} // 看实例运行
