《网络是怎样连接的》计网第四章：局部网络接入互联网

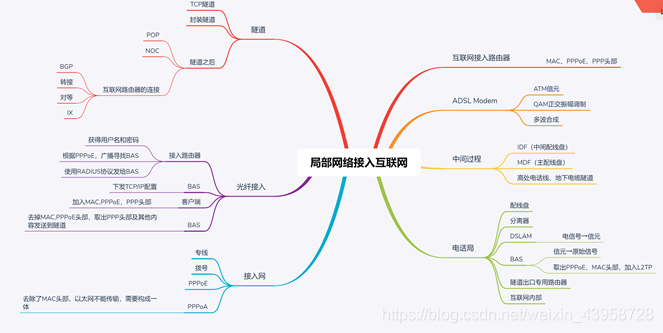

四.局部网络接入互联网

1.接入网

连接互联网，家庭，公司网络的通信线路。

ADSL（不对称数字用户线）：利用架设在电线杆上的金属电话线来进行高速通信的技术

FTTH（光纤到户）：光纤接入家庭

接入网选项：

1. 专线接入：无需用户认证，路由器为一般的路由器
2. 拨号接入：需要响应用户的拨号，使用RAS路由器，还具有身份认证和配置下发功能
3. PPPoE接入：使用一般的路由器，但是需要设置专门的BAS来完成身份认证和配置下发
4. PPPoA接入：DSLAM通过ATM交换机（转发信元到BAS），连接到一般路由器

2.互联网接入路由器

在网络包前面加上MAC头部、PPPoE头部、PPP头部，之后发给ADSL Modern（调制解调器）

3.ADSL Modern（调制解调器）

1. 将路由器发送的包拆分成ATM信元（异步传输，以“信元”为单位），并转换为正弦电信号，同时将多个频率的波合成，在后期再用滤波器分离（以太网中的方波容易失真，且方波覆盖了低频到高频的宽广频段，频率高则辐射电磁噪声强，通过振幅调制ASK和相位调制PSK结合的正交振幅调制QAM）
2. ASK:振幅大的为1，振幅小的为0
3. PSK:从0°开始的为0，从180°开始的为1
4. 下行方向（互联网到用户）的频段比较高，信号容易衰减，所以只能表示比较少的比特数
5. 握手：Modern通电后会发送测试信号，根据信号的接受情况来判断使用的频段数量和每个频段的比特数

ps.拆分成为信元其实不是必须的，只是由于时代原因形成的一种规范

4.分离器

产生的信元信号会被混入电话线的信号一起发送到IDF（中间配线盘）和MDF（主配线盘）最终进入高处架设的电话线和地下的电缆隧道，在接收时，高频的ADSL会被拆分出来

没有分离器，则电话接起和挂断则电话线会被连接和断开，会导致需要不断的握手

5.电缆隧道

1. 信号到达电话局，经过配线盘和分解器会进入DSLAM（数字用户接入复用设备，ADSL Modern组合体）
2. 电信号被还原成数字信号（信元）
3. ADSL Modern与接入网络路由器采用以太网接口，而DSLAM与后续的设备连接采用的是ATM接口
4. 传递给BAS完成信元到原始信号的转换，PPPoE、MAC头部都被取出（它们用于将包传输到BAS），BAS在包前面加上隧道专用头部（L2TP），并传输到隧道出口专用路由器
5. 隧道头部被去掉，包被取出转发到互联网内部

6.光纤接入网

1. 光纤：双层结构纤维透明材质（玻璃和塑料）

2. 数字信息->电信号->光信号，1表示高电压发光亮，0表示低电压发光暗

3. 入射角较小的光被包层全反射，入射角过大会发生折射，在纤芯中前进；光在光纤中传输可能会发生相遇，相位不同的光会被削弱，只有相位一致的光才能在光纤中传导。-----特定角度的光才能传输

4. 单模和多模：纤芯很细，在相位一致的光中，只有入射角最小的才能传递；可以有多个入射角度的光传递

5. 多模中不同光纤角度不同，导致到达的时间存在差异，则接收到信号的宽度被拉伸，会产生失真，光纤越长，失真越大，单模不会严重失真

6. 光纤直接连接：用户的光纤收发器将以太网电信号转变成光信号，直接送达BAS前面的多路光纤收发器，之后光纤收发器将光变成电信号，通过BAS（包转发设备）转发到互联网内部

   分光器：用户使用ONU（光网络单元，可将电信号转换为光信号）送往BAS之前的OLT设备（光线路终端），OLT会给ONU下达发送数据的指令来避免光信息发送产生的碰撞。

7. 波分复用：用户送往服务器和服务器响应回用户的光会在光纤中相遇，为了区分彼此，在一条光纤中会采用不同波长的光

8. 整体工作

   1. 接入路由器配置运营商分配的用户名和密码
   2. 接入路由器根据PPPoE的发现机制来寻找BAS，类似于广播ARP来寻找MAC地址
   3. 用户认证，用户名和密码使用RADIUS协议发送给BAS，加密密码CHAP（挑战握手认证协议），不加密密码PAP（密码验证协议）
   4. BAS下发TCP/IP配置信息，发送到互联网接入路由器的BAS端
   5. 客户端发送访问互联网的网络包，加入目标的MAC头部（PPPoE查询），PPPoE头部，PPP头部到BAS
   6. BAS将MAC头部和PPPoE投去掉，取出PPP头部及其他内容的PPP包发送到隧道，传送到另一端的网络运营商路由器

7.BAS 宽带接入服务器

1. 提供ADSL和FTTH的用户名、密码登录操作窗口
   1. PPP拨号上网：用户向运营商接入点打电话，输入用户名和密码，通过RADIUS协议（远程认证拨号用户服务）从RAS（远程访问服务器）发送到认证服务器，认证成功则会给该用户一个IP（IP并不是事前就给定的），上网时包的传输通过一个包含报头，FCS，信号格式等元素的容器（HDLC协议，高级数据连接控制协议），将数据转换成线路信号通过电话线路或ISDN线路进行发送，数据Modem接收信号并还原成HDLC帧，取出其中的PPP信息，交给RAS认证模块
   2. 密码等数据存储在PPP信息中，利用HDLC容器包裹，通过Modem传递给RAS，去除头部，获得PPP并分析信息
   3. PPPoE将信息传递到BAS PPPoA不加MAC头部和PPPoE头部，而是直接将包装入信元中，缺少MAC头部，没办法用以太网传输所以ADSL Modem和计算机、路由器必须是一体的，可以将计算机和ADSL Modem用USB接口相连，也可以将ADSL Modem和路由器整合一体
2. ADSL和FTTH中，用户和BAS通过电缆和光纤连接，没必要验证身份，上网时包的传输用以太网来代替HDLC，得到了一个新的规格PPPoE，密码存储于PPP信息，用MAC PPPoE作为拆分成信元传输
3. 如果与电脑相连，则配置的TCP/IP地址会分配给电脑；如果是路由器则会分配给路由器，电脑获得私有地址，需要进行地址转换

8.隧道

1. TCP隧道：隧道路由器之间建立TCP连接
2. 封装隧道：再加上一个头部，将完整的传递到另一个路由器

9.POP和NOC

1. POP路由器：接入点，ADSL、FTTH等接入网与用户签约的运营商设备相连
2. NOC路由器：核心设备，完成网络包的转发

10.互联网路由器的连接

1. BGP：边界网关协议，通过相连的路由器，可以知道对方路由器连接的所有网络，同时告知自身的路由器信息
2. 转接：告知自身连接的所有路由器信息
3. 对等：仅告知与各自网络相关的路由信息
4. IX：多个运营商交互的一个中点
