📢 问题描述

问题描述：如下是相关代码：这样写能让单片机上的数码管正常显示数字，但是把Delay和Nixie这两个变量模块化之后单片机上的数字就一闪一闪了，这是什么问题？还有就是我把Delay（1）改为Delay（0.8）程序居然不会报错，这是为什么？

#include <STC89C5xRC.H>
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Delay(unsigned char xms)
{
    while(xms)
    {
        unsigned char data i, j;

        i = 2;
        j = 239;
        do
        {
            while (--j);
        } while (--i);
        xms--;
    }
}


void Nixie(unsigned char location,Number)
{
    switch(location)
    {
        case 1:P24=1;P23=1;P22=1;break;
        case 2:P24=1;P23=1;P22=0;break;
        case 3:P24=1;P23=0;P22=1;break;
        case 4:P24=1;P23=0;P22=0;break;
        case 5:P24=0;P23=1;P22=1;break;
        case 6:P24=0;P23=1;P22=0;break;
        case 7:P24=0;P23=0;P22=1;break;
        case 8:P24=0;P23=0;P22=0;break;
    }

    P0=NixieTable[Number];
    Delay(1);
    P0=0x00;
}
void main()
{
    while(1)
    {
        Nixie(1,1);
        Nixie(2,1);
        Nixie(3,4);
        Nixie(4,5);
        Nixie(5,1);
        Nixie(6,4);
    }
}

全文目录：

📣 请知悉：如下方案不保证一定适配你的问题！

如下是针对上述问题进行专业角度剖析答疑，不喜勿喷，仅供参考：

✅️ 问题理解

我们先来深度剖析一下这两个“灵异现象”背后的逻辑。

1. 为什么 `Delay(0.8)` 不报错？

现象： 将参数从整数 1 改为浮点数 0.8，编译器居然通过了。
本质： 这是 C 语言的隐式类型转换（Implicit Type Conversion）。
- 你的函数定义是 void Delay(unsigned char xms)。
- 形参 xms 的类型是 unsigned char（无符号字符型，范围 0-255，整数）。
- 当你传入 0.8（双精度浮点数 double）时，C 语言编译器会自动尝试把它“塞进” unsigned char 里。
- 转换规则： 浮点数转整数是直接截断小数部分（Truncation），而不是四舍五入。
- 结果： 0.8 被截断为 0。所以你实际上调用的是 Delay(0)。

2. 为什么模块化后数码管“一闪一闪”？

现象： 代码逻辑没变，只是搬到了不同文件（.c/.h）里，显示就异常了。
深度推测：
- 可能性一（最常见）：编译器优化（Compiler Optimization）。 在 Keil 中，当 Delay 函数被独立到一个文件时，编译器可能发现里面的 while(--j) 只是在空转，没干任何“有意义”的事（没修改全局变量，没操作 IO 口），于是它自作聪明把这些循环删掉了！导致延时几乎为 0。
- 可能性二：变量定义冲突或可见性。 NixieTable 如果在头文件里定义而没有用 extern，会导致重复定义；或者在 .c 里定义了但 main 函数看不到（虽然这通常报编译错，但有时表现为逻辑错乱）。
- 可能性三：延时变成了 0（关联第一个问题）。 如果因为某种原因延时失效，数码管点亮后立刻执行 P0=0x00（消隐），LED 导通时间极短，肉眼看到的就是亮度极低且闪烁。

✅️ 问题解决方案

针对以上分析，我为你提供几套切实可行的方案。请根据你的实际情况选择！

🟢 方案 A：修正隐式类型转换与逻辑错误（针对 Delay(0.8)）

这个问题必须首先解决，因为它直接导致延时失效。

原理： Delay 函数依然需要整数。如果你想要更短的延时（比如 0.8ms），不能通过传小数实现，而是需要修改 Delay 函数内部的基准，或者传入更小的单位（比如微秒）。
操作步骤：
1. 不要传小数： 永远不要给 unsigned char 传 0.8，因为它等于 0。
2. 修改 Delay 函数： 如果觉得 1ms 太长导致闪烁，我们需要重写一个微秒级的延时函数。

// 建议添加一个新的微秒延时函数
void Delay10us(unsigned char us) // 这里的 us 代表 10微秒 的倍数
{
    while(us--)
    {
        // 这里的循环次数需要根据你的晶振频率（如11.0592MHz或12MHz）进行微调
        // 下面是大致针对 11.0592MHz 的经验值
        _nop_(); _nop_(); // 需要 #include <intrins.h>
    }
}

修正原调用： 恢复为 Delay(1) 或 Delay(2)。数码管动态扫描通常每个位停留 1ms - 2ms 是最佳的。

🟡 方案 B：解决模块化后的“优化消失”问题（针对闪烁）

如果你的代码搬运正确，但延时失效了，大概率是编译器把你的 while 循环优化掉了。

解决方案： 使用 volatile 关键字。
代码修改： 在 Delay 模块中，将循环变量声明为 volatile。这告诉编译器：“别动这几个变量，老老实实执行循环，不要自作聪明优化掉！”

文件：Delay.c

#include <STC89C5xRC.H> // 确保包含头文件

void Delay(unsigned char xms)
{
    while(xms)
    {
        // 🟢 重点：加上 volatile 关键字
        volatile unsigned char i, j;

        i = 2;
        j = 239;
        do
        {
            while (--j);
        } while (--i);
        xms--;
    }
}

如果不加 volatile，Keil 的高等级优化（Level 8+）极有可能把这个纯软件延时当作无用代码删除。

🔴 方案 C：标准的工程模块化规范（终极解法）

为了彻底解决“一闪一闪”并保证代码健壮性，你需要按照标准的 C 语言工程规范来拆分文件。

1. 创建 Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__

// 声明函数，让外部可以调用
void Delay(unsigned char xms);

#endif

2. 创建 Delay.c

#include "Delay.h"

void Delay(unsigned char xms) {
    while(xms) {
        // 使用 volatile 防止优化
        volatile unsigned char i, j;
        i = 2; j = 239;
        do {
            while (--j);
        } while (--i);
        xms--;
    }
}

3. 创建 Nixie.h

#ifndef __NIXIE_H__
#define __NIXIE_H__

void Nixie(unsigned char location, unsigned char Number);

#endif

4. 创建 Nixie.c

#include <STC89C5xRC.H>
#include "Delay.h"  // 🟢 必须包含 Delay.h 才能认识 Delay 函数
#include "Nixie.h"

// 数组定义放在 .c 文件中
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Nixie(unsigned char location, unsigned char Number)
{
    // ... (你的位选代码 switch case) ...
    // 这里省略 switch 代码以节省空间，保持原样即可

    P0 = NixieTable[Number];
    Delay(1); // 这里的 1 必须是整数
    P0 = 0x00; // 消隐
}

5. main.c

#include <STC89C5xRC.H>
#include "Nixie.h" // 只包含头文件

void main()
{
    while(1)
    {
        // 循环扫描
        Nixie(1,1);
        Nixie(2,1);
        Nixie(3,4);
        Nixie(4,5);
        Nixie(5,1);
        Nixie(6,4);
    }
}

✅️ 问题延伸：为什么动态扫描需要消隐？

你的代码中 P0=0x00 这一步做得非常好，这叫 “消隐”（Blanking）。

如果不加这一句，或者像你遇到的情况那样延时时间不对，就会出现 “鬼影”。

过程：
1. 位选 1 打开。
2. 段选送入数字 1。
3. 延时（人眼看到数字）。
4. （如果不消隐）：位选 1 关闭，位选 2 还没来得及打开的瞬间，或者位选 2 刚打开但段选还是上一个数字的数据，导致下一位隐约显示上一个数字。
5. 你遇到的闪烁如果是“Delay(0.8) -> Delay(0)”，那么流程变成了：位选->段选->立即消隐。灯亮的时间是微秒级的，所以看起来像没亮或者狂闪。

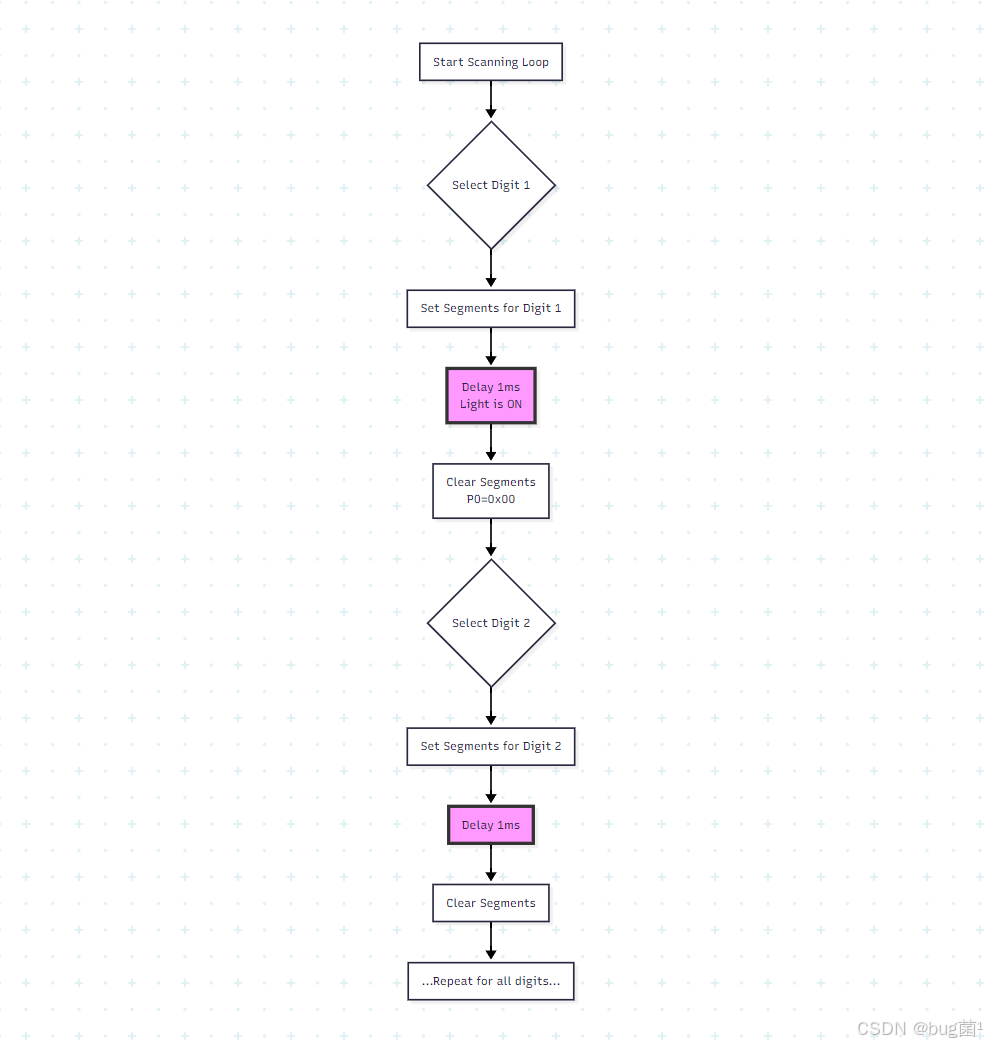

为了更直观地理解，请看下面的流程图：

你的问题核心在于：Delay(0.8) 导致中间粉色的 “Delay 1ms” 变成了 “Delay 0ms”，于是灯还没来得及让眼睛感觉到亮，就被关掉了。

✅️ 问题预测

根据你的学习进度，我大胆预测你接下来会遇到以下问题，可以提前准备哦：

数码管显示不均匀： 随着代码增加，main 函数里的逻辑变多，会导致扫描周期变长，数码管会闪烁。
- 解法： 学习 定时器中断（Timer Interrupt）。把 Nixie 扫描放到定时器中断里，每 1ms 自动刷新一位，主循环爱干嘛干嘛，数码管永远稳如老狗。🐶
按键消抖影响显示： 如果你在 main 里加了 Delay(20) 来给按键消抖，数码管会瞬间熄灭 20ms，产生明显的闪烁。
- 解法： 同样需要定时器，或者使用状态机非阻塞消抖。

✅️ 小结

关于报错： C 语言中 Delay(0.8) 发生了隐式截断，变成了 Delay(0)，导致数码管点亮时间极短，看起来像闪烁或熄灭，且编译器认为这是合法的，所以不报错。
关于模块化闪烁： 很大原因是编译器优化掉了外部文件中的空循环，或者模块化结构有误导致逻辑异常。
解决办法：
- 使用 Delay(1)（整数）。
- 在延时循环变量前加 volatile。
- 严格按照 .h 和 .c 规范进行模块化。
