1. 前言

        之前就想着使用rknn的c版本的api做推理看看，找了一个简单的，那就unet吧，本来想着用rk的demo文件，但是里面是mobilenet，相关的函数没有，卡这也卡了好久，突然发现tengine相关的后处理，拿来用用，终于调试好了！！！(环境自己配置)

2. c代码修改

2.1前处理


    const char* img_path = "/home/ubuntu/npu_test/unet/img/01_test.tif";
    const char* roi_mask_path = "/home/ubuntu/npu_test/unet/img/01_test_mask.png";
    const char *model_path =  "/home/ubuntu/npu_test/unet/model/eyes_unet-sim-3588.rknn";


    // Load ROI mask
    Mat roi_img = imread(roi_mask_path, IMREAD_GRAYSCALE);
    if (roi_img.empty()) {
        cout << "Image not found: " << roi_mask_path << endl;
        return -1;
    }

    // Load image
    Mat original_img = imread(img_path);
    if (original_img.empty()) {
         cout << "Image not found: " << img_path << endl;
        return -1;
    }

    // Convert image to RGB
    cvtColor(original_img, original_img, COLOR_BGR2RGB);

    // Expand batch dimension
    // Mat img = original_img.reshape(1, 1);
    Mat img = original_img;

2.2 rknn的模型加载

const int MODEL_IN_WIDTH = 565;
    const int MODEL_IN_HEIGHT = 584;
    const int MODEL_IN_CHANNELS = 3;


    rknn_context ctx = 0;
    int ret;
    int model_len = 0;
    unsigned char *model;

  // ======================= 初始化RKNN模型 ===================
    model = load_model(model_path, &model_len);
    ret = rknn_init(&ctx, model, model_len, 0, NULL);
    if (ret < 0)
    {
      printf("rknn_init fail! ret=%d\n", ret);
      return -1;
    }


  // ======================= 获取模型输入输出信息 ===================
    rknn_input_output_num io_num;
    ret = rknn_query(ctx, RKNN_QUERY_IN_OUT_NUM, &io_num, sizeof(io_num));
    if (ret != RKNN_SUCC)
    {
      printf("rknn_query fail! ret=%d\n", ret);
      return -1;
    }

    // ======================= 设置模型输入 ===================
    // 使用rknn_input结构体存储模型输入信息, 表示模型的一个数据输入,用来作为参数传入给 rknn_inputs_set 函数
    rknn_input inputs[1];
    memset(inputs, 0, sizeof(inputs));
    inputs[0].index = 0;                                                     // 设置模型输入索引
    inputs[0].type = RKNN_TENSOR_UINT8;                                      // 设置模型输入类型
    inputs[0].size = img.cols * img.rows * img.channels() * sizeof(uint8_t); // 设置模型输入大小
    inputs[0].fmt = RKNN_TENSOR_NHWC;                                        // 设置模型输入格式：NHWC
    inputs[0].buf = img.data;                                                // 设置模型输入数据

    // 使用rknn_inputs_set函数设置模型输入
    ret = rknn_inputs_set(ctx, io_num.n_input, inputs);
    if (ret < 0)
    {
      printf("rknn_input_set fail! ret=%d\n", ret);
      return -1;
    }

    // ======================= 推理 ===================
    printf("rknn_run\n");
    ret = rknn_run(ctx, nullptr);
    if (ret < 0)
    {
      printf("rknn_run fail! ret=%d\n", ret);
      return -1;
    }

    // ======================= 获取模型输出 ===================
    // 使用rknn_output结构体存储模型输出信息
    rknn_output outputs[1];
    memset(outputs, 0, sizeof(outputs));
    outputs[0].want_float = 1;
    // 使用rknn_outputs_get函数获取模型输出
    ret = rknn_outputs_get(ctx, 1, outputs, NULL);
    if (ret < 0)
    {
      printf("rknn_outputs_get fail! ret=%d\n", ret);
      return -1;
    }

2.3 后处理

    float *output_data = (float *)outputs[0].buf;
    Mat changge_result_img = Mat::zeros(roi_img.rows, roi_img.cols, CV_8UC1);
    int index = 0;
    for (int row = 0; row < roi_img.rows; row++) {
        for (int col = 0; col < roi_img.cols; col++) {
            float channel_1 = *(output_data + index);
            float channel_2 = *(output_data + index + roi_img.rows * roi_img.cols);
            uchar roi_pixel = roi_img.at<uchar>(row, col);
            if (channel_1 < channel_2 && roi_pixel != 0) {
                changge_result_img.at<uchar>(row, col) = 255;
            } else {
                changge_result_img.at<uchar>(row, col) = 0;
            }
            index++;
        }
    }

2.4 rknn资源释放

// Release resources
    rknn_outputs_release(ctx, 1, outputs);
    if (ret < 0)
    {
      printf("rknn_outputs_release fail! ret=%d\n", ret);
      return -1;
    }
    else if (ctx > 0)
    {
      // ======================= 释放RKNN模型 ===================
      rknn_destroy(ctx);
    }
    // ======================= 释放模型数据 ===================
    if (model)
    {
      free(model);
    }

 2.5 完整代码

#include <iostream>
#include <opencv2/core/hal/interface.h>
#include <opencv2/opencv.hpp>
#include <opencv2/imgproc.hpp>
#include "rknn_api.h"
#include <chrono>

using namespace std;
using namespace cv;


static unsigned char *load_model(const char *filename, int *model_size)
{
  FILE *fp = fopen(filename, "rb");
  if (fp == nullptr)
  {
    printf("fopen %s fail!\n", filename);
    return NULL;
  }
  fseek(fp, 0, SEEK_END);
  int model_len = ftell(fp);
  unsigned char *model = (unsigned char *)malloc(model_len); // 申请模型大小的内存，返回指针
  fseek(fp, 0, SEEK_SET);
  if (model_len != fread(model, 1, model_len, fp))
  {
    printf("fread %s fail!\n", filename);
    free(model);
    return NULL;
  }
  *model_size = model_len;
  if (fp)
  {
    fclose(fp);
  }
  return model;
}



int main() {
    auto start = std::chrono::high_resolution_clock::now();
    const char* img_path = "/home/ubuntu/npu_test/unet/img/01_test.tif";
    const char* roi_mask_path = "/home/ubuntu/npu_test/unet/img/01_test_mask.png";
    const char *model_path =  "/home/ubuntu/npu_test/unet/model/eyes_unet-sim-3588.rknn";


    // Load ROI mask
    Mat roi_img = imread(roi_mask_path, IMREAD_GRAYSCALE);
    if (roi_img.empty()) {
        cout << "Image not found: " << roi_mask_path << endl;
        return -1;
    }

    // Load image
    Mat original_img = imread(img_path);
    if (original_img.empty()) {
         cout << "Image not found: " << img_path << endl;
        return -1;
    }

    // Convert image to RGB
    cvtColor(original_img, original_img, COLOR_BGR2RGB);

    // Expand batch dimension

    Mat img = original_img;



    rknn_context ctx = 0;
    int ret;
    int model_len = 0;
    unsigned char *model;

  // ======================= 初始化RKNN模型 ===================
    model = load_model(model_path, &model_len);
    ret = rknn_init(&ctx, model, model_len, 0, NULL);
    if (ret < 0)
    {
      printf("rknn_init fail! ret=%d\n", ret);
      return -1;
    }


  // ======================= 获取模型输入输出信息 ===================
    rknn_input_output_num io_num;
    ret = rknn_query(ctx, RKNN_QUERY_IN_OUT_NUM, &io_num, sizeof(io_num));
    if (ret != RKNN_SUCC)
    {
      printf("rknn_query fail! ret=%d\n", ret);
      return -1;
    }

    // ======================= 设置模型输入 ===================
    // 使用rknn_input结构体存储模型输入信息, 表示模型的一个数据输入,用来作为参数传入给 rknn_inputs_set 函数
    rknn_input inputs[1];
    memset(inputs, 0, sizeof(inputs));
    inputs[0].index = 0;                                                     // 设置模型输入索引
    inputs[0].type = RKNN_TENSOR_UINT8;                                      // 设置模型输入类型
    inputs[0].size = img.cols * img.rows * img.channels() * sizeof(uint8_t); // 设置模型输入大小
    inputs[0].fmt = RKNN_TENSOR_NHWC;                                        // 设置模型输入格式：NHWC
    inputs[0].buf = img.data;                                                // 设置模型输入数据

    // 使用rknn_inputs_set函数设置模型输入
    ret = rknn_inputs_set(ctx, io_num.n_input, inputs);
    if (ret < 0)
    {
      printf("rknn_input_set fail! ret=%d\n", ret);
      return -1;
    }

    // ======================= 推理 ===================
    printf("rknn_run\n");
    ret = rknn_run(ctx, nullptr);
    if (ret < 0)
    {
      printf("rknn_run fail! ret=%d\n", ret);
      return -1;
    }

    // ======================= 获取模型输出 ===================
    // 使用rknn_output结构体存储模型输出信息
    rknn_output outputs[1];
    memset(outputs, 0, sizeof(outputs));
    outputs[0].want_float = 1;
    // 使用rknn_outputs_get函数获取模型输出
    ret = rknn_outputs_get(ctx, 1, outputs, NULL);
    if (ret < 0)
    {
      printf("rknn_outputs_get fail! ret=%d\n", ret);
      return -1;
    }

    float *output_data = (float *)outputs[0].buf;
    Mat changge_result_img = Mat::zeros(roi_img.rows, roi_img.cols, CV_8UC1);
    int index = 0;
    for (int row = 0; row < roi_img.rows; row++) {
        for (int col = 0; col < roi_img.cols; col++) {
            float channel_1 = *(output_data + index);
            float channel_2 = *(output_data + index + roi_img.rows * roi_img.cols);
            uchar roi_pixel = roi_img.at<uchar>(row, col);
            if (channel_1 < channel_2 && roi_pixel != 0) {
                changge_result_img.at<uchar>(row, col) = 255;
            } else {
                changge_result_img.at<uchar>(row, col) = 0;
            }
            index++;
        }
    }

    // Release resources
    rknn_outputs_release(ctx, 1, outputs);
    if (ret < 0)
    {
      printf("rknn_outputs_release fail! ret=%d\n", ret);
      return -1;
    }
    else if (ctx > 0)
    {
      // ======================= 释放RKNN模型 ===================
      rknn_destroy(ctx);
    }
    // ======================= 释放模型数据 ===================
    if (model)
    {
      free(model);
    }
    auto end = std::chrono::high_resolution_clock::now();
    auto duration = std::chrono::duration_cast<std::chrono::milliseconds>(end - start);
    std::cout << "Execution time: " << duration.count() << " milliseconds" << std::endl;
    return 0;
}

        感觉代码还是不优美，很多的for循环看着难受，但是已经实现了，后续再修改吧(后处理修改了)

3. 结果展示

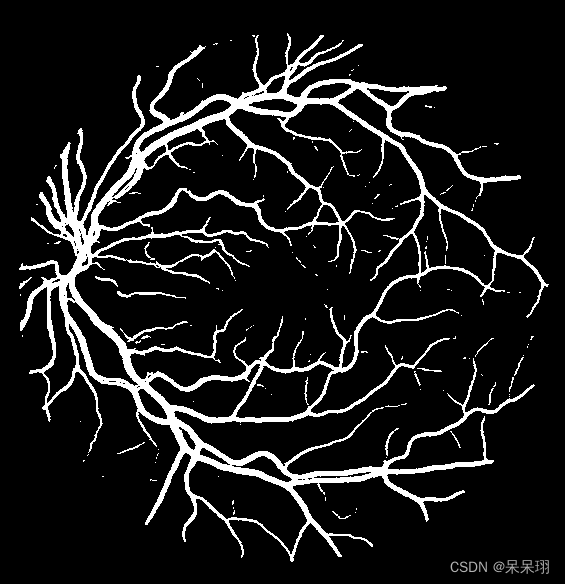

C++的测试结果

time: 497 ms

python的测试结果

time:660ms
