1.Clear feature
在这里插入图片描述

这个请求用来清除或禁用特定功能，wvalue的特征必须匹配接收者。也就是说接收端是设备，只能改变设备特征；接收端是端点，只能改变端点特征。

2.Get Configuration
在这里插入图片描述

这个请求返回当前设备配置值

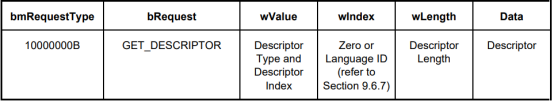

3.Get Descriptor
在这里插入图片描述

这个请求返回指定描述符。wValue在高字节指定描述类型，低字节指定描述索引。

4.Get Interface
在这里插入图片描述

这个请求返回指定接口的备用配置。

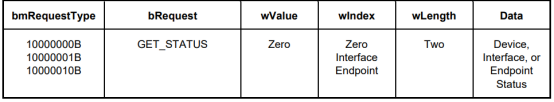

5.Get Status
在这里插入图片描述

这个请求返回指定接收者的状态。bmRequestType指定接收方。
对于接收方为设备的，回应信息如下：
