【BSP技能手册】-【MCU篇】-【stm32】-【开发环境】-【烧录】

---

前言

如何把编写的固件放入到我们的Board，这里需要【驱动程序】【烧录器】的帮助，放代码、更新代码的动作，我们称为【固件烧录】【烧写代码】等。
常用的代码【烧录手法】有如下几种

• Stlink烧录=>需要Stlink烧录器及软件包
• Jlink烧录=>需要Jlink烧录器及软件包
• ISP升级=>串口线及软件包
• IAP升级=>空中升级使用（真实业务场景常用方式）

本文提供【Jlink】烧录教程

---

一、驱动安装

【Jlink】烧录器最经典通信方式为【SW】方式，仅需“GND”“SWIO”“SWCLK”三根线连接，且可运行【debug】。本节提供Jlink驱动安装教程，注意本文安装包会打包安装Jlink的调试套件。

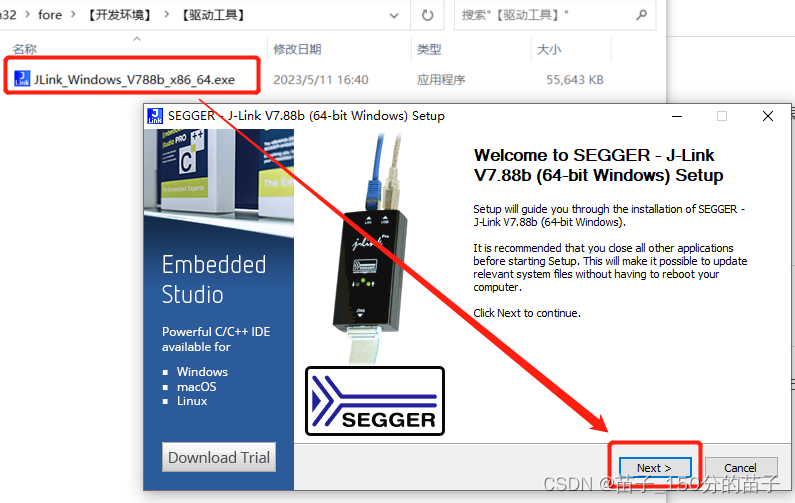

1.Jlink驱动安装

fore\【开发环境】\【驱动工具】路径下。

接着一路“next”到安装配置界面

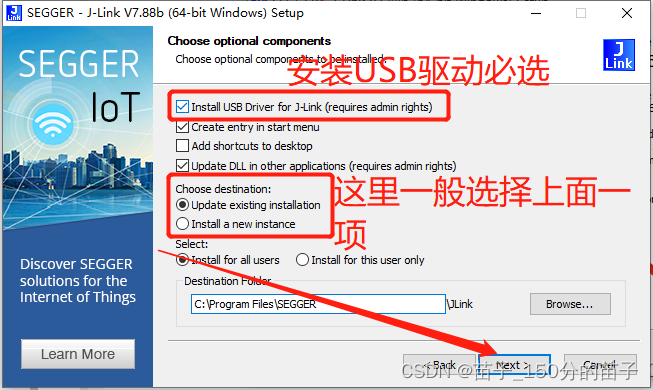

2.可选功能

点完“install”以后会出现进度条。

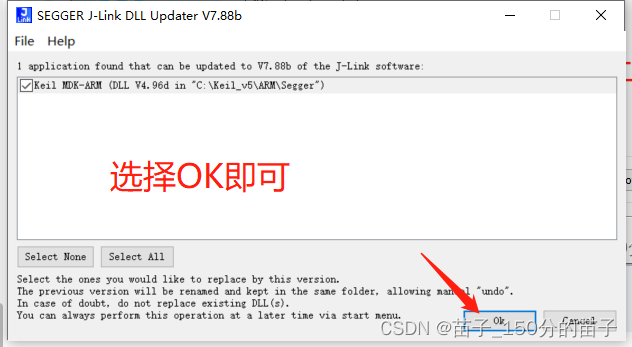

3.驱动升级（不是一定出现的）

最后选择“finish”即可。

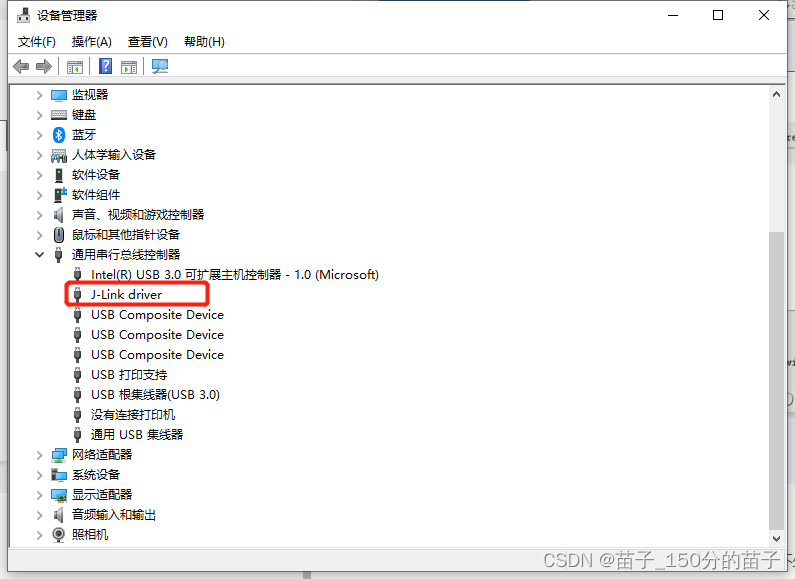

4.检查驱动

本文所用的【Jlink】型号为【Jlink OB】，其它版本也是同理。

更为常见的【Jlink】为下图这种。

【Jlink】连接上【PC】，就可以在【设备管理器】里看到设备了。【Jlink OB】在“通用串行总线控制器”，其它【Jlink】会出现一个“端口xxxx”的条目。

二、通过Jlink烧录固件

stm32通过【jlink】可以直接在【编译器】内完成烧录，方便不少。

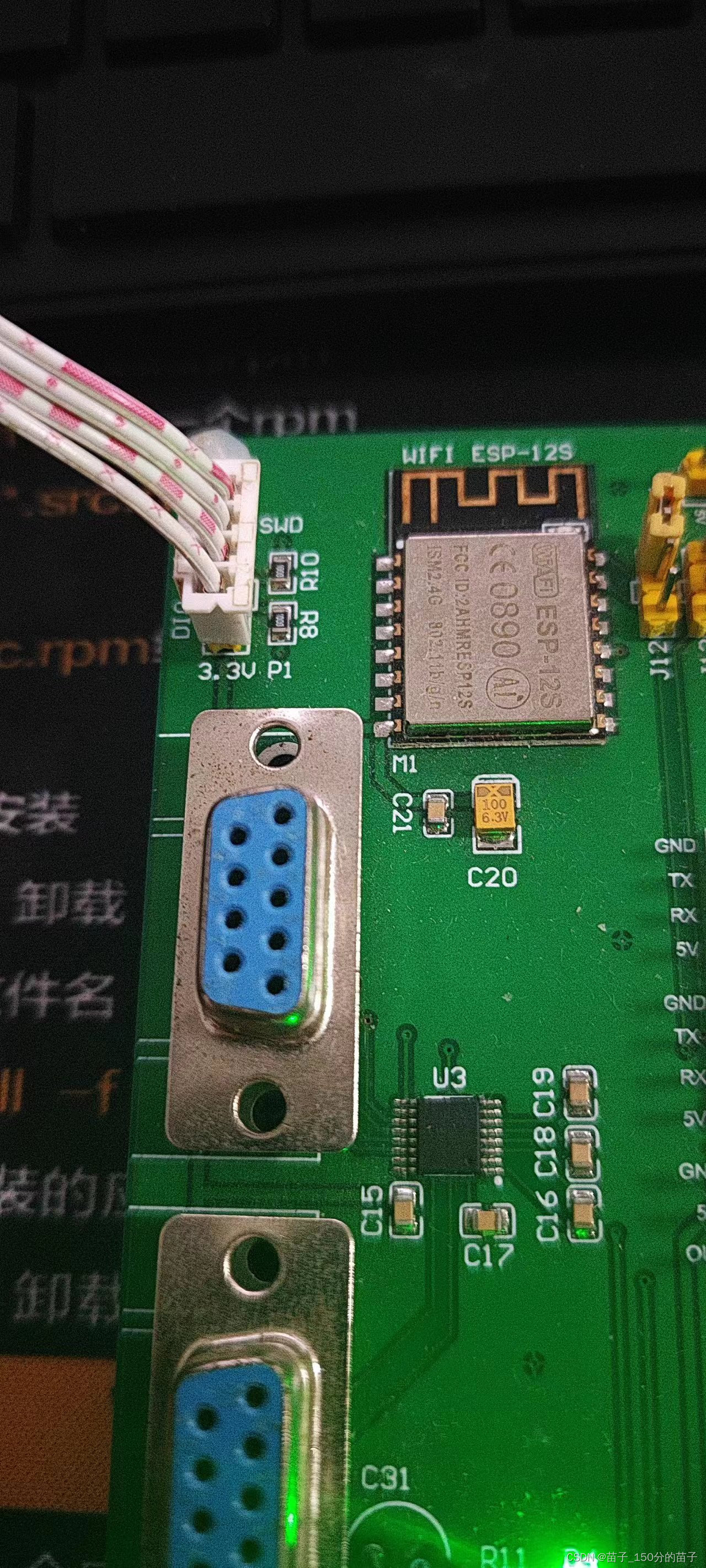

1.Jlink连接开发板

前置条件==>

• Jlink烧录器
• Jlink驱动已安装
• board正常

注意：烧录器和开发板配套情况下可以直接连接，如果是自己选购的开发板和烧录器需要注意跳一下线序。 gnd、swio、swclk一一对应即可，如果需要供电可以接一个vcc。 本节所用器件均已调好线序，所以可以直接连接。

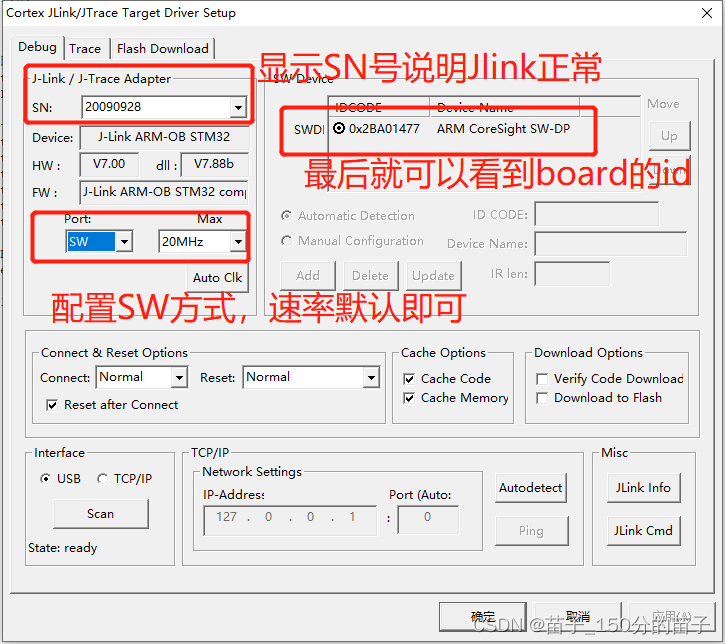

2.jlink SWD配置

“魔术棒”下debug选项，“debug”内选择Jlink，接着继续选择“setting”。

3.烧录测试固件

打开资源包里的测试工程，fore\【开发环境】\【测试固件】路径下。

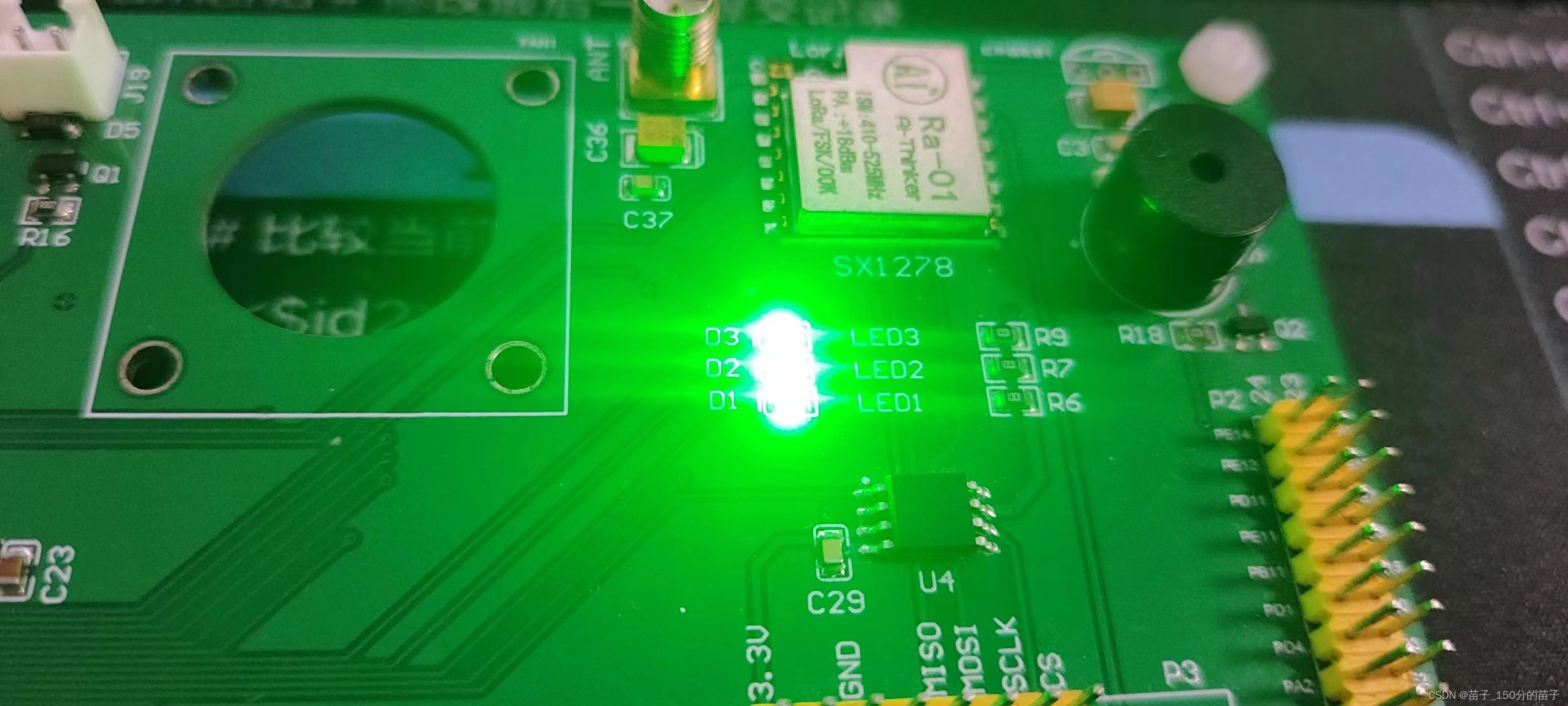

4.测试固件效果

LED全部亮起。

---

总结

撒花~~~，点亮Board是BSP技能者最有意义的工作之一，Board从工厂出来，第一时间是给到BSP工程师，BSP工程师的第一项工作即为点亮Board==>Bring up。恭喜完成Bring up，成功打开BSP的大门！！！

---

祝诸位前程似锦，顺利从事自己喜爱的行业。如果觉得此文有收获，请帮忙点击左下角的赞，你的支持是我继续产出文章的动力，谢谢！
