程序控制流图

基本符号

ps：请将线看成弧线[doge]

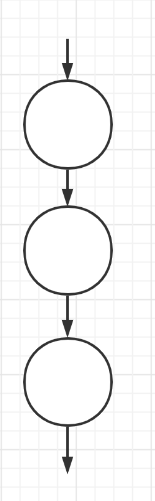

顺序结构

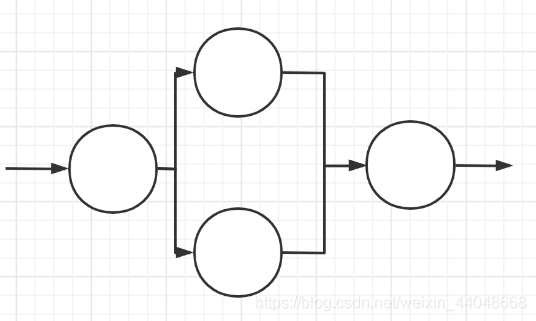

if选择结构

while循环结构

case多分支结构

控制流图由节点和控制流线（弧）两种符号组成。
结点以标有编号的圆圈表示，用于表示程序流程图中矩形框、菱形框的功能，是一个或多个分支的语句。

控制流线也成为控制流图的边或链接，用箭头表示，与程序流程图的流线功能一直，需要注意以下情况：

1. 分支的汇聚处应有一个汇聚节点，即使该节点并不代表任何语句。
2. 由边和节点限定的范围成为区域。需要注意的时，图形外的区域也应记为一个区域。

例：

void sort(int iRecordNum, int itype){
	int x=0;
	int y=0;
	while(iRecordNum>0){
		if(iRecordNum==0){
		x=y+2;
		break;
		}else{
			if(itype==1)
				y=y+10;
			else
				y=y+20;
			iRecordNum=iRecordNum-1;
		}
	}
}

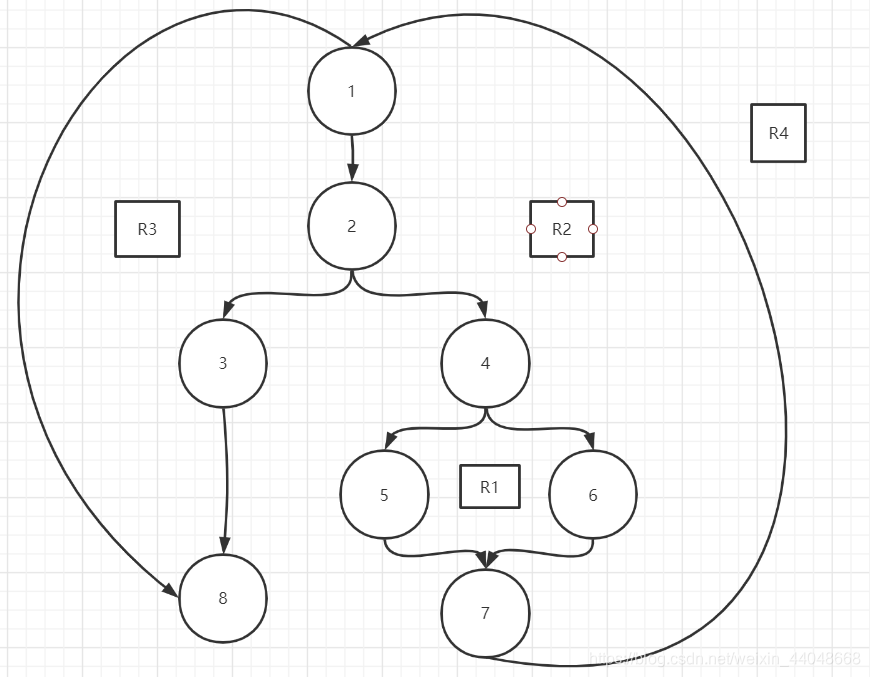

控制流图

环路复杂度计算方法：

1. 将环路复杂度定义为控制流图中的区域数。
   例：该控制流图的环路复杂度为4


2. 设定E为控制流图的边数，N为图的结点数，则定义环路的复杂度V(G)=E-N+2;
   例：如上图所示E=10, N=8, V(G)=10-8+2=4

3. 设定p为控制流图中的判定结点数，则有V(G)=P+1
   例：图中判定结点数有：1、2、4，共3个，所以V(G)=3+1=4
