IO设备管理

一 I/O设备的基本概念和分类

什么是I/O设备

按使用特性分类：

1. 人机交互类外部设备
2. 存储设备
3. 网络通信设备

按传输速率分类：

1. 低速设备
2. 中速设备
3. 高速设备

按信息交换的单位分类：

1. 块设备（传输快，可寻址）
2. 字符设备（传输慢，不可寻址）

二 I-O控制器

I-O控制器的组成

I/O设备由机械部件和电子部件（即I/O控制器，起到CPU和I/O的中介作用）组成，用于实现对I/O设备的控制
I-O设备的组成：CPU与控制器的接口（实现CPU与控制器之间的通信）+I/O逻辑（负责接收和识别CPU的各种指令）+控制器与设备的接口（用于实现控制器和设备之间的通信）

内存映像I/O和寄存器独立编址
内存映像I/O，控制器中的寄存器与内存地址统一编址。（可以采用对内存进行操作的指来对控制器进行操作）
寄存器独立编址，控制器中的寄存器使用单独的地址。（缺点：需要设置专门的指令）

I-O控制器的功能

1. 接受和识别CPU发出的指令（I-O控制器中有相应的控制寄存器来存放命令和参数）
2. 向CPU报告设备的状态（I-O控制器中有相应的状态寄存器记录设备的状态，如空闲、忙碌）
3. 数据交换（I-O控制器中有相应的数据寄存器。输出时，暂存CPU发来的数据。输入时，取走寄存器中的数据）
4. 地址识别（类似于内存的地址）

三 I-O控制方式

4种控制方式CPU干预频率逐渐降低，实现内存到外设的传输

程序直接控制方式

1. CPU不断轮寻（key word）检查控制器的状态
2. CPU干预的频率很频繁
3. 数据传送的单位，每次读/写一个字
4. 数据的流向
   读操作（数据输入）：I/O设备–>CPU–>内存
   写操作（数据输出）：内存–>CPU -->IO设备
5. 主要缺点和优点
   优点：实现简单
   缺点：CPU和I/O只能串行工作，CPU需要一直轮询检查，长期处于“忙等”状态，CPU利用率低。

中断驱动方式

引入中断机制，将等待的I/O进程阻塞。CPU检测到中断信号再去执行中断程序处理该中断。

1. CPU会在每个指令周期的末尾检查中断
2. 中断处理过程中需要保存、恢复进程的运行环境
   这个过程需要一定时间开销，频率太高也会影响性能。
3. I/O操作开始前和完成后需要CPU介入，等待I/O完成的过程中CPU可以切换到别的进程执行。
4. 主要优点和缺点：
   优点：CPU和I/O设备可并行执行，CPU利用率提高
   缺点：这个过程需要一定时间开销，频率太高也会消耗CPU处理时间。

对于速率为9.6KB/s的数据通信来说，如果说设置一个具有8位的缓冲寄存器，则CPU中断时间和响应时间大约分别为（ ）。
（A）0.8ms，0.8ms （B）8ms，1ms
（C）0.8ms，0.1ms （D）0.1ms，0.1ms
本题的考核要点是中断时间和响应时间的计算。设计的内容为：
①．已知传输速率为9.6KB/s的数据通信，产生中断的频率为9.6KHZ。题中引用了8位的缓冲寄存器可使中断频率降为1/8，即，9.61024/8。那么，CPU的中断时间为T1：
T1=8/(9.61024)≈0.8ms。
②．CPU的响应时间T2为：
T2=1/(9.6*1024) ≈0.1ms。
（注意：若再增设一个8位的缓冲寄存器，响应时间也可放宽到0.8ms。）

用流程图描述设备中断的处理过程

①． 唤醒被阻塞的驱动程序进程。
②． 保护被中断进程的CPU现场信息。
③． 分析中断原因，转入相应的中断处理程序执行。
④． 进行中断处理。对于输入设备中断处理来说，需要将读入的数据从缓冲区转到用户区；对于输出设备来说，可将用户区中的下一批数据转到缓冲区。无论输入还是输出，都可重新启动外部设备进行下一次I/O，同时，还要将等待I/O的进程唤醒。
⑤． 恢复被中断程序的现场。

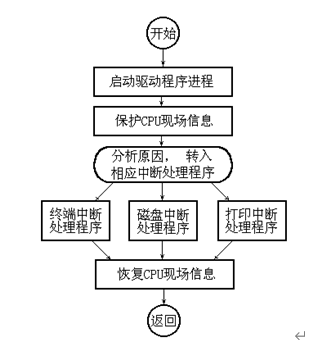

流程图为：

DMA方式

直接存储器存取

1. 数据的传送单位是“块”，每次读写的只能是连续的多个块，这些块读入内存够在内存中也必须是连续的
2. 数据的流向是直接从设备到内存
3. 仅在传送一个或多个数据块的开始和结束才需要CPU干预（CPU把工作“外包”给DMA）
4. 优点：并行性提升 缺点：每次读写的只能是连续的多个块

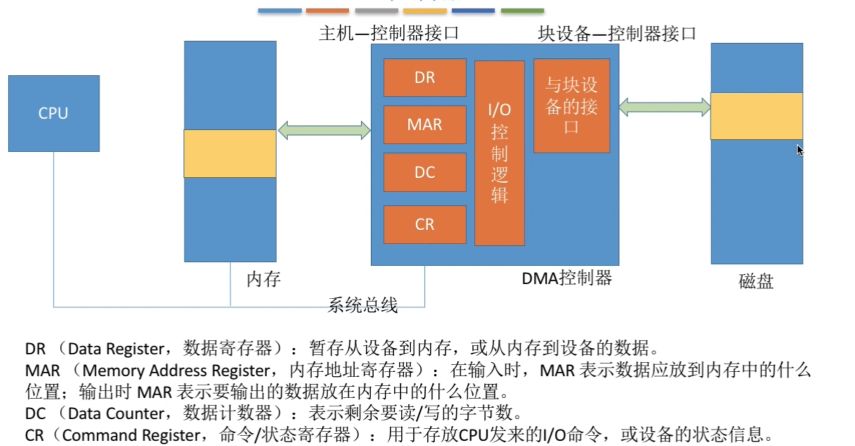

   DMA控制器

DMA工作流程

①CPU需要访问外存时，便发送一条访问命令给DMA的命令寄存器CR、一个内存地址码给DMA的内存地址寄存器MAR、本次要传送的字节数给DMA的数据计数器DC、外存地址给DMA的I/O控制逻辑中。
②启动DMA控制器，然后CPU转其他任务处理。
③DMA控制器负责控制数据在内存与外存之间传送。每传送一个字节就需挪用一个内存周期，按MAR从内存读出或写入内存一个字节，修改MAR和计数器DC。
③当DC修改为0，表示传送结束，由DMA向CPU发出中断请求。

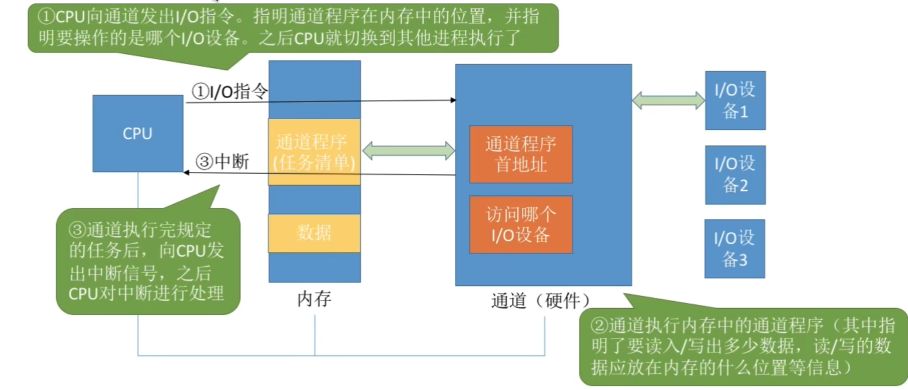

通道控制方式

通道：一种硬件，“弱鸡版的CPU”，可以识别并执行一系列通道指令，但是可以执行的指令很单一，并且通道程序是放在主机内存中的，与CPU共享内存。
在硬件结构中只有数组多路通道支持多个通道程序并发执行。
① 字节多路通道含有多个子通道。每个子通道连接一台低速设备，以轮流方式共享主通道。任一子通道交换完一个字节后就将主通道让给下一个子通道。
② 数组选择通道可连接多台高速外设，具有较高的传输速率。它有一台分配型子通道，一段时间内只能执行一道通道程序，使一台设备独占通道以进行数据交换，直到交换完后才可让给其他的设备。
③ 数组多路通道含有多个非分配型子通道，每个子通道连接一台高速外设，以轮流方式共享主通道。任一子通道交换完若干字节后就将主通道让给下一个子通道。

例6.11下面是一段简单的通道程序，则四个选项中叙述不正确的是（   ）。
操作	P	R	计数	内存地址
WRITE	0	1	90	743
WRITE	0	1	100	250
READ	0	1	230	1200
WRITE	0	0	120	400
WRITE	0	1	120	350
READ	1	1	70	2000
（A）该段通道程序包括六条、两类通道指令
（B）这些指令涉及的数据内存地址有相邻接的地方
（C）该段通道程序共处理了5条记录
（D）单记录最大为230个字节
本题考核的是通道程序的功能。涉及的概念有：
①．每一行就是一条指令；该段通道程序的6条指令可分为WRITE和READ两类通道指令。
①．	在6条指令中，第2条和第5条指令访问的内存地址是邻接的。
②．	在通道指令中，域R是记录的结束标志。R=0表明本通道指令与下一条通道指令处理的数据属于同一条记录；R=1表明本指令处理完数据后，记录就结束了。因此上面的程序涉及5条记录。
③．	程序中的第4条指令和第5条指令共同处理一条记录，即第4条记录。记录的长度为240（120+120）字节。
答案应为D。

四 I-O软件层次结构

设备独立性软件和设备驱动程序和中断处理程序属于I-O核心子系统
从用户到硬件发出I/O请求，从硬件到用户发出I/O应答

1. 用户层软件实现与用户交互的接口，享受提供方便易用的库函数
2. 设备独立性软件（设备无关性软件）：
   ①向上一层提供调用接口，用于系统调用
   ②设备的保护
   ③差错处理
   ④设备的分配与回收
   ⑤数据缓冲区管理
   ⑥建立逻辑设备到物理设备名的映射关系

为什么要引入设备独立性？如何实现设备独立性？

①设备独立性又称为设备无关性。它指的是应用程序在使用设备进行I/O时，使用的是逻辑设备，而系统在实际执行时使用的是物理设备，由操作系统负责逻辑设备与物理设备的映射。引入设备独立性可以使设备的分配具有极大的灵活性，并易于实现I/O重定向。
②系统为每个进程设置一张“逻辑设备表”（LUT）。当某进程用逻辑名来请求设备时，系统查阅“系统设备表”SDT，为它分配相应的可用物理设备。系统将这种用户逻辑设备与系统物理设备的映射，建立在该用户的LUT中，并将该物理设备的驱动程序入口地址填入LUT中。以后，该进程利用逻辑设备名请求I/O操作时，系统通过查找LUT即可找到物理设备及其驱动程序。

3. 设备驱动程序：设置寄存器、检查设备状态
   ① 将抽象要求转化为具体要求，
   ② 检查用户I/O请求的合法性，了解外设的状态，设置设备的工作方式
   ③ 向设备发出I/O命令，启动设备，实现I/O。
   ④ 响应通道发来的中断请求，根据中断类型调用响应的中断处理程序。
   ⑤ 构造通道程序。

设备驱动程序又称设备处理程序，主要特点有：
①将进程的I/O请求传送给设备控制器，并将设备控制器记录的设备状态、I/O完成情况反馈给进程。
②设备驱动程序与设备的紧密性相关，不同的设备应配置不同的设备驱动程序。
③设备驱动程序与I/O控制方式紧密相关，四种控制方式应当各不相同。
④设备驱动程序与硬件紧密相关，部分程序必须用汇编语言编写。目前，驱动程序的基本操作都被固化到ROM中了。

4. 中断处理程序：

当设备完成了I/O之后，设备控制器向CPU发送一个中断请求，CPU响应后即可转向中断处理程序。中断处理程序的工作可分为以下几步：
①唤醒等待该项I/O的进程。 ②保护被中断进程的CPU运行环境。 ③分析中断原因，转入相应的中断处理程序。 ④进行中断处理。
⑤恢复被中断进程的现场。

6. 硬件：执行I/O操作，由机械部件、电子部件组成

五 I-O核心子系统

设备独立性软件和设备驱动程序和中断处理程序

六 I-O假脱机技术

脱机技术

手工操作阶段，主机直接从I/O设备获得数据，I/O设备速度很慢，主机速度很快，需要浪费主机时间等待。
批处理阶段引入脱机输入/输出技术（用磁带完成）
输入时将数据输入到更快速的磁带上，主机通过磁带读取数据
输出时宿主机将数据输出到磁带上，然后再传给外围控制机。
脱机（脱离主机的控制进行输入输出操作）

假脱机技术（SPOOLing技术）

用软件的方式模拟脱机技术

输入进程和输出进程。输入进程实现的是收容输入和提取输入，模拟输入时的外围控制机。在收容输入时，负责将输入设备的数据通过内存输入缓冲区转存到磁盘的输入井中；提取输入时，负责将磁盘输入井的数据送入内存用户区。
输出进程实现的是收容输出和提取输出，模拟输出时的外围控制机，过程与输入过程相反。

输入输出井。这是在磁盘上开辟两个大空间，一个是输入井，用来收容输入设备上的数据（模拟拖机输入的磁盘）；另一个是输出井，用来收容用户进程的输出数据（模拟脱机输出的磁盘）。

输入缓冲区和输出缓冲区。这是内存中开辟的两个缓冲区，一个是输入缓冲区，暂存输入设备来的数据，以后再传送到输入井；另一个是输出缓冲区，暂存输出井送来的数据，以后传送到输出设备。

请求打印队列

共享打印机

独占设备–只允许各个进程串行使用的设备。
共享设备–允许多个进程“同时”使用的设备。
打印机是一种独占式设备，可以用SPOOLing技术改成“共享式设备”
1系统在磁盘的输出井中申请一个空闲缓冲区，并将要打印的数据送入其中；
2为用户申请一张空白的打印请求表，并将用户的打印请求填入表中，再将该表挂到假脱机文件队列上。
当打印机空闲时，输出进程会从文件队列的队头申请一张打印请求表，并根据表中的要求将要打印的数据从输出井传送到输出缓冲区，再输出到打印机进行打印。

SPOOLing技术把一台物理设备虚拟成逻辑上的多台设备(系统在输出井为每一个进程分配了一个存储区)，可以将独占式设备改造成共享式设备。

七 设备的分配与回收

应考虑的因素

固有属性

1. 独占设备
2. 共享设备
3. 虚拟设备

设备分配算法

先来先服务
优先级高者优先
短任务优先
…

设备分配的安全性

安全分配方式：为进程分配一个设备后就将进程阻塞，本次I/O完成后才能将进程唤醒
一个时间段内每个进程只能使用一个设备
优点：破坏了“请求和等待”条件，不会死锁
缺点：对于一个进程来说，CPU和I/O设备只能串行工作
不安全分配方式：进程发出I/O请求后，系统为其分配I/O设备，进程可继续执行，之后还可以发出新的I/O请求。只有I/O请求得不到满足才将其阻塞。
优点：CPU和I/O设备可以并行工作
缺点：可能发生死锁

静态分配和动态分配

静态分配:进程运行前为其分配全部所需资源，运行结束后归还资源（破坏了“请求和保持”条件，不会发生死锁）

TIPS:四个死锁必要条件的破坏方式
互斥：不容易破坏
请求和保持：静态资源分配
环路等待：进程按顺序访问资源
不可抢占：外界撤销某些进程

死锁的预防即不允许死锁的发生，可以从破除死锁发生的四个必要条件入手。因为如果不具备上述四个必要条件，那么死锁就一定不会发生。
（1）互斥：不容易破除
（2）占有并等待：静态资源分配，资源不够不开始。
（3）不可抢占：外界撤销某些进程。
（4）环路等待：进程按顺序访问资源（执行）。

死锁的预防即不允许死锁的发生，可以从破除死锁发生的四个必要条件入手。因为如果不具备上述四个必要条件，那么死锁就一定不会发生。
（1）互斥：不容易破除
（2）占有并等待：静态资源分配，资源不够不开始。
（3）不可抢占：外界撤销某些进程。
（4）环路等待：进程按顺序访问资源（执行）。

动态分配:进程运行过程中动态申请设备资源

安全分配和不安全分配

①安全分配是一种“摈弃请求和保持条件”的资源分配方式。在这种方式中，一个进程请求资源一旦获得（比如I/O请求时获得所需的设备），该进程就由运行状态变为阻塞状态，使它不可能再请求新的资源。相反，当该进程开始运行时（比如I/O完成后被唤醒），它已不占有资源。因此，这种分配摈弃了造成死锁的一个条件，分配是安全的。这种分配方式的缺点是进程推进速度慢，因为CPU与I/O是串行的。
②不安全的分配方式是指，进程在提出资源请求时（比如I/O请求）并不将它阻塞，而是允许它继续使用CPU，并提出第二次资源请求。这样，若第二次请求的资源已被其他进程占用使该进程被阻塞时，则该进程具备了“请求和保持”条件，可能产生死锁，因而说，这种分配是不安全的分配。

设备分配管理中的数据结构

一个通道可控制多个设备控制器，每个设备控制器可控制多台设备
设备控制表DCT：系统为每个设备配置一张DCT，用于记录设备情况
控制器控制表COCT：每个设备控制器都会对应一张COCT，操作系统根据COCT的信息对控制器进行操作和管理
通道控制表CHCT：每个通道都会对应一张CHCT，操作系统根据CHCT的信息对通道进行操作和管理。
系统设备表SDT：记录了系统中的全部设备的情况，每个设备对应一个表目。

设备分配步骤

1. 根据进程请求的物理设备名（即设备标识符）查找SDT
2. 根据SDT找到DCT，若设备忙碌则将进程PCB挂到设备等待队列中，不忙碌则将设备分配给进程
3. 根据DCT找到COCT，若控制器忙碌则将进程PCB挂到控制器等待队列中，不忙碌则将控制器分配给进程
4. 根据COCT找到CHCT，若通道忙碌则将进程PCB挂到通道等待队列中，不忙碌则将通道分配给进程
   只有设备、控制器、通道三者都分配成功，这次设备才算分配成功，之后便可启动I/O设备进行数据传输。

缺点：
用户必须知道“物理设备名”，底层细节对用户不透明。
若换了一个设备，则程序无法运行
若进程请求的物理设备正在忙碌，则即使系统中还有同类型的设备，进程也必须阻塞等待

设备分配步骤的改进

建立逻辑设备名和物理设备名的映射机制，用户编程时只需要提供逻辑设备名（即设备类型）

1. 根据进程请求的逻辑设备名（即设备类型）查找SDT
2. 根据SDT找到用户指定类型并且空闲的设备，将其分配给该进程。操作系统在逻辑设备表（LUT）中新增一个表项。
3. 根据DCT找到COCT，若控制器忙碌则将进程PCB挂到控制器等待队列中，不忙碌则将控制器分配给进程
4. 根据COCT找到CHCT，若通道忙碌则将进程PCB挂到通道等待队列中，不忙碌则将通道分配给进程

逻辑设备名	物理设备名	驱动程序入口地址
/dev/printer	3	1024
/dev/tty	5	2046
…	…	…

逻辑设备表（LUT）的设置问题：
整个系统只有一张LUT：各用户所用的逻辑设备名不允许重复，只适用于单用户操作系统
每个用户一张LUT：不同的逻辑设备名可重复，适用于多用户操作系统

逻辑设备表（LUT）的主要功能是将物理地址映射为逻辑地址和设备独立性。LUT是系统为每个进程配置的一种数据结构。该结构被保存到进程的PCB中，内含两个域：逻辑设备名和指向系统设备的指针。

设备独立性的优点有：
• 方便用户编程。用户不必知道设备在系统中的标识。
• 便于程序移植。程序中使用的是逻辑设备，与具体的物理设备无关，因此便于移植到其他系统中。
• 资源利用率提高。如果一台设备忙或者有故障，可换另外一台。
• 能适应多用户多进程的需要。

设备驱动程序是设备管理的底层软件，用于控制I/O设备进行具体输入输出操作。此外，当输入输出操作完成时，产生的外中断信号由系统予以响应，转入设备中断处理程序，根据操作的状态进行相应的处理。

八 缓冲区管理

缓冲区概念

缓冲区是一个存储区域，可以由专门的硬件寄存器组成，也可以利用内存作为缓冲区
硬件作为缓冲区的成本较高，容量也较小
一般更多利用内存作缓冲区。

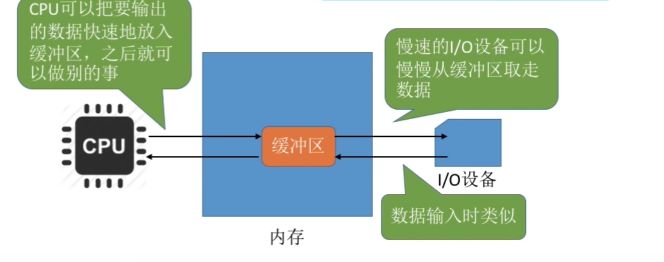

缓冲区的作用：

1. 缓和CPU与I/O设备之间速度不匹配的矛盾
2. 减少对CPU的中断频率，放宽对CPU中断相应时间的限制
3. 解决数据粒度不匹配的问题
4. 提高I/O设备和CPU之间的并行性

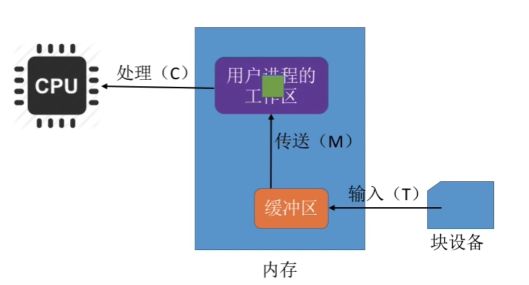

单缓冲

操作系统会在主存中为其分配一个缓冲区。
当缓冲数据非空时，不能往缓冲区冲入数据，只能从缓冲区把数据冲走。当缓冲区为空时，可以往缓冲区冲入数据，但必须把缓冲区冲满后才能把数据传出。

eg:计算每处理一块数据平均需要多久？
技巧：假定一个初始状态，分析下次到达相同状态需要多少时间，这就是处理一块数据的平均所需时间。单缓冲区题型可假定初始工作区满，缓冲区空。

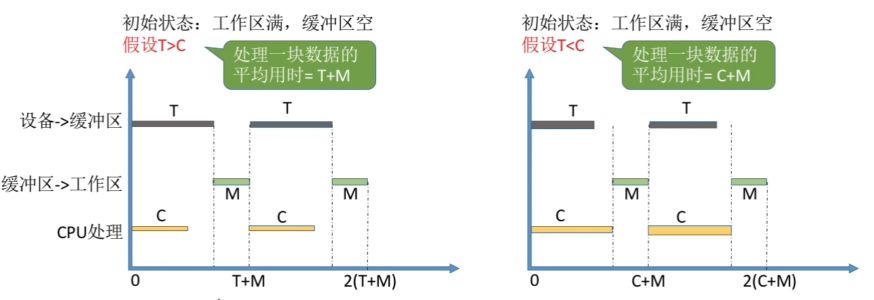

 初始状态：工作区满，缓冲区空
 假设T>C
 t=T+M
 假设T<C
 t=C+M
 故t=M+max(T,C)

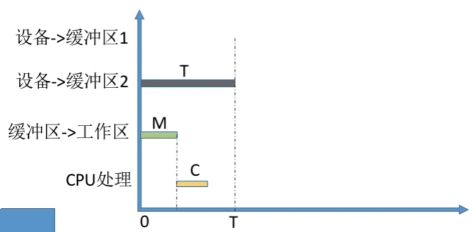

双缓冲

操作系统为主存分配两个缓冲区
eg:计算每处理一块数据平均需要多久？
假设T>C+M

假设初始状态：工作区空，其中一个缓冲区满，一个缓冲区空
t=max（T，C+M）

双缓冲区可以实现两个机器的双向传输

循环缓冲

将多个大小相等的缓冲区链接成一个循环队列

多缓冲用于输出时的情况

一般情况下，需要将多缓冲区形成一个环。环上设置两个指针：Nexti和Nextg。前者指出数据的存入位置，后者指出数据的提取位置。下图是由6个缓冲区组成的环，其中，带阴影的表示是装满数据的缓冲区，不带阴影的是空缓冲区。
当需要将环中的一个缓冲区数据输出时，①用P操作独占该环；②判断Nexti与Nextg是否重合，若是重合则表示环中数据已空，需要通过V操作释放该环，并阻塞等待。③若Nexti与Nextg没有重合，则从Nextg处取出一个缓冲区的数据，将Nextg顺序向后推一个位置，需要通过V操作释放该环。

缓冲池

缓冲池由系统中共用的缓冲区组成。
按使用情况分为

1. 空缓冲队列
2. 装满输入数据的缓冲队列
3. 装满输出数据的缓冲队列

按功能不同又分为：收容输入，提取输入，收容输出，提取输出的缓冲区
通常，缓冲池中有3个队列：em队列（空白缓冲区队列）、in队列（装满输入数据的缓冲区队列）、out队列（装满输出数据的缓冲区队列）。
令参数type表示缓冲队列类型，number表示缓冲区号。缓冲池管理中负责数据输入的过程可包括：
(1) 过程get_buf（type，number）：以某种选取规则从type指定的缓冲区队列中摘取一个缓冲区number。
(2) 过程put_buf（type，number）：将number 缓冲区程将缓冲区放入相应缓冲区队列。
使用上述操作，输入过程可被描述如下：
(1) 输入进程调用过程get_buf（em，number）从空白缓冲区队列em中取出一个缓冲区，返回的号码为number。将该空白缓冲区命名为hin。
(2) 将输入的数据装入缓冲区hin，当hin中装满了由输入设备输入的数据之后，系统调用过程put_buf（in，hin）将该缓冲区插入输入缓冲队列in中。

①当需要输入数据时，调用GetBuf（emq）过程从空闲队列上摘下一个空缓冲区，作为收容输入工作缓冲区hin，输入的数据被装入hin中，装满hin后，调用PutBuf（inq，hin）过程将hin挂入输入队列inq中。
②当需要输出数据时，调用GetBuf（outq）过程从输出队列上摘下一个装满数据的缓冲区，作为提取输出工作缓冲区sout，将sout中的数据提取输出，sout的数据被提取完后，调用PutBuf（emq，sout）过程将sout挂入空闲队列中。
