两个防火墙之间通过 IKE 建立 IPSec VPN 隧道(预共享密钥-单子网)

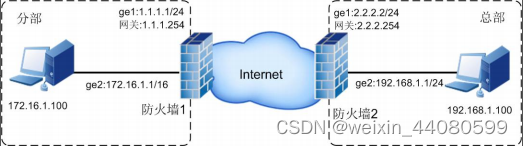

组网需求:某公司总部和分部之间要通过 Internet 进行通信,为保证信息安全,计划搭建 IPSec VPN 隧道对通信的数据进行加密。
1、总部和分部均使用防火墙连入互联网。
2、两台防火墙均工作在路由模式,分别位于公网出口,即边界处。
3、两台防火墙之间搭建 VPN 自动隧道。
两台防火墙的具体参数如下表所示:
参数 | 防火墙 1 | 防火墙 2 |
公网地址/掩码 | 1.1.1.1/24 | 2.2.2.2/24 |
公网网关 | 1.1.1.254 | 2.2.2.254 |
内网地址/掩码 | 172.16.1.0/16 | 192.168.1.0/24 |
内网网关 | 172.16.1.1 | 192.168.1.1 |
配置思路:
1. 配置基础网络功能,使防火墙内的主机能够正常访问互联网。
2. 配置 IKE 提议和 IKE 网关。
3. 配置 IPSec 提议和 IPSec 隧道。
4. 配置安全策略,放行相关流量。
配置防火墙 1:
步骤 1: 配置防火墙接口 IP 地址、源 NAT、安全策略等,保证内网主机可以访问互
联网。具体步骤略。

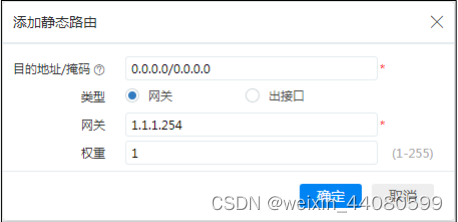

步骤 2: 进入 Web 配置界面,选择“网络配置 > 路由 > 静态路由”,单击“添加”,配置默认路由。
步骤 3 :选择“网络配置 > VPN > IPSec 自动隧道”,择“IKE 提议”页签,单击“添加”,配置 IKE 提议。
说明: 1、两台防火墙墙的认证方式必须一致。
2、 加密算法,验证算法,DH 组两边可以配置多个,但是必须配置有相同的选项, 例如:防火墙 1 配置加密算法 3des,防火墙 2 配置加密算法 3des,aes-128。
步骤 4 选择“网络配置 > VPN > IPSec 自动隧道”,择“IPSec IKE 网关”页签,
单击“添加”,配置 IKE 网关。
说明:1、 两边接口的协商模式,预共享密钥必须一致,否则隧道协商失败。
2、 当“ID 类型”选择 IP 地址时,配置的 IP 要么是客户端实际使用的 IP,要么配置“*”表示匹配所有 IP。
步骤 5: 选择“网络配置 > VPN > IPSec 自动隧道”,选择“IPSec 提议”页签,配置 IPSec 提议。

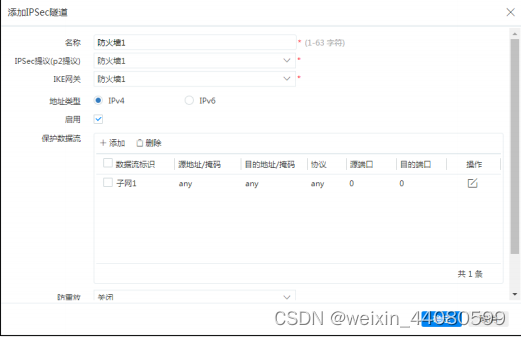

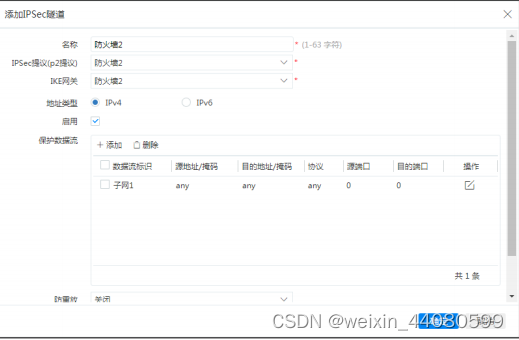

步骤 6: 选择“网络配置 > VPN > IPSec 自动隧道”,选择“IPSec 隧道”页签,配置 IPSec 道。
在“IPSec 提议”下拉菜单中选择配置好的 IPSec 提议。
在“IKE 网关”下拉菜单中选择配置好的 IKE 网关。

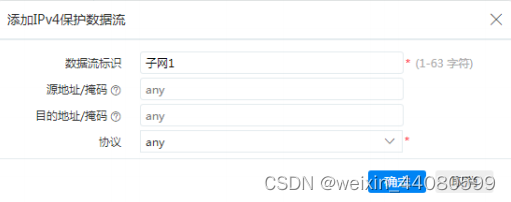

在“保护数据流”菜单后单击“添加”,配置源地址、目的地址均为 any 的保护子网。

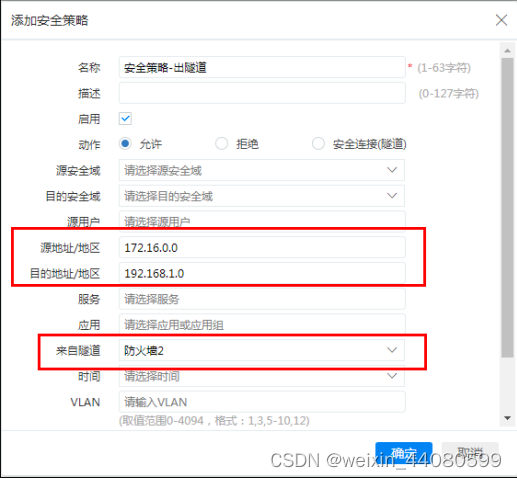

步骤 7 :选择“策略配置 > 安全策略”,单击“添加”,配置安全策略。
来自隧道的策略
说明:防火墙匹配安全策略时,是按照从上到下的顺序进行匹配。因此,安全策略配置完成后,请根据实际组网合理调整隧道相关安全策略的顺序,防止因为流量匹配到错误的安全策略,导致业务不通的情况发生。
配置防火墙 2
步骤 1: 配置防火墙接口 IP 地址、源 NAT、安全策略等,保证内网主机可以访问互联网。具体步骤略。

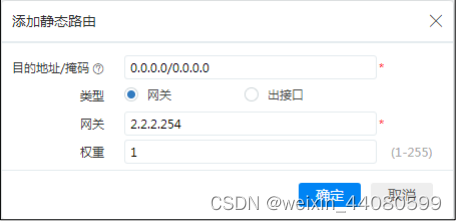

步骤 2: 进入 Web 配置界面,选择“网络配置 > 路由 > 静态路由”,单击“添加”,配置默认路由。

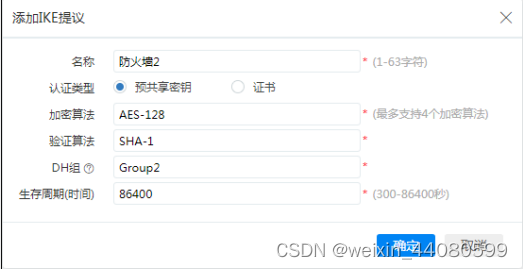

步骤 3 :选择“网络配置 > VPN > IPSec 自动隧道”,选择“IKE 提议”页签,单击“添加”,配置 IKE 提议。
说明:1、 两侧防火墙的认证方式必须一致
2、加密算法,验证算法,DH 组两边可以配置多个,但是必须配置有相同的选项,例如:防火墙 1 配置加密算法 3des,防火墙 2 配置加密算法 3des,aes-128。

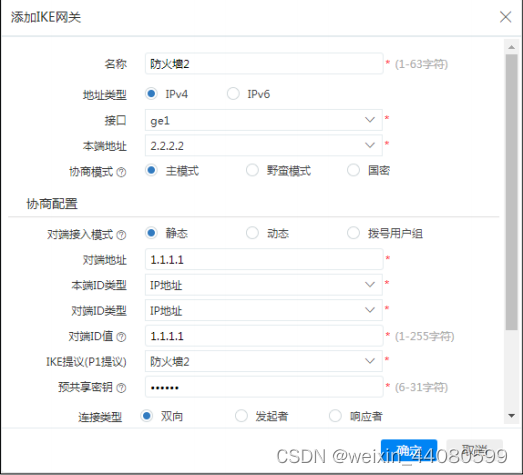

步骤 4: 选择“网络配置 > VPN > IPSec 自动隧道”,选择“IPSec IKE 网关”页签,单击“添加”,配置 IKE 网关。

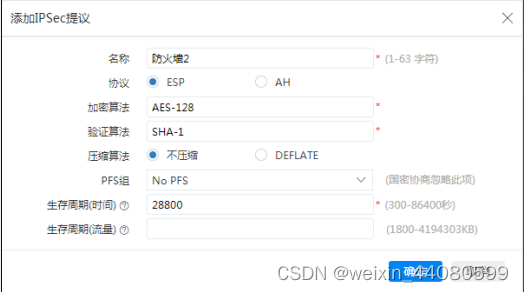

步骤 5 :选择“网络配置 > VPN > IPSec 隧道”,选择“IPSec 提议”页签,配置IPSec 提议。
步骤 6 :选择“网络配置 > VPN > IPSec 自动隧道”,选择“IPSec 隧道”页签,配置 IPSec 隧道。
在“IPSec 提议”下拉菜单中选择配置好的 IPSec 提议。
在“IKE 网关”下拉菜单中选择配置好的 IKE 网关。
在“保护数据流”菜单后单击“添加”,配置源地址、目的地址均为any 的保护子网。

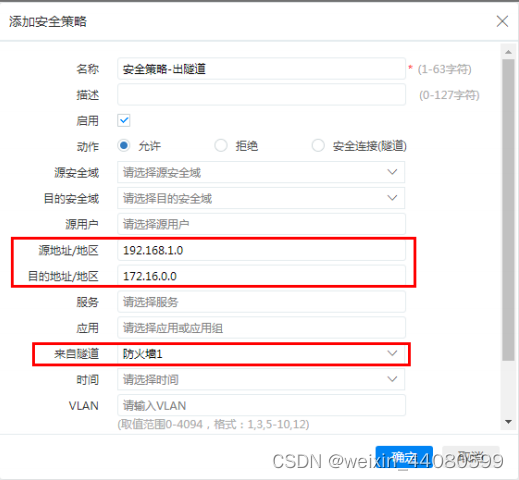

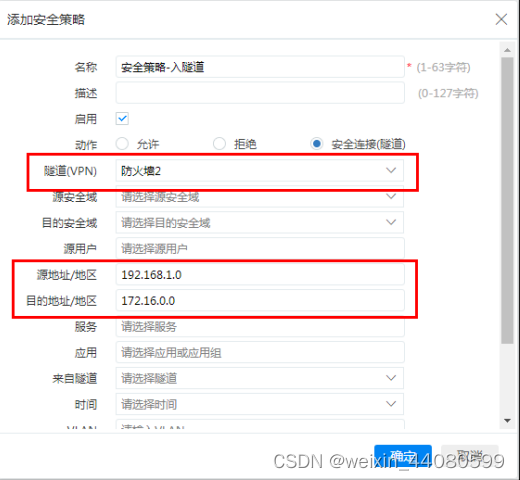

步骤 7 :选择“策略配置 > 安全策略”,单击“添加”,配置安全策略
来自隧道的策略
说明:防火墙匹配安全策略时,是按照从上到下的顺序进行匹配。因此,安全策略配置完成后,请根据实际组网合理调整隧道相关安全策略的顺序,防止因为流量匹配到错误的安全策略,导致业务不通的情况发生。
结果验证:
在防火墙两侧配置完成后,如果勾选了“自动连接”选项,系统会自动协商隧道参数并建立连接。此时,在“数据中心 > 监控 > 隧道监控”界面中,可以看到相应的 IPSec VPN 隧道的连接状态。
