VVC中基于子块的时域运动矢量预测技术(SbTMVP)介绍和VTM的代码实现

在266中基于子块的帧间预测模式包括基于子块的时域运动矢量预测技术(sbtMVP)和仿射运动补偿技术(affine)，其中仿射运动补偿技术可以细分为仿射merge模式和仿射amvp模式。仿射merge模式和sbtMVP共用一个候选mvp列表，若当前CU的sbTMVP模式可用，则affine merge候选列表中的第一个mvp就是sbTMVP模式。

Subblock-based temporal motion vector prediction (SbTMVP/基于子块的时域运动矢量预测技术)

VVC中提出的sbTMVP (Subblock-based temporal motion vector prediction)方法类似于HEVC中的TMVP(时域运动矢量预测)技术，sbtMVP使用同位图像（时域邻近的已编码图像）的运动区域来提升当前帧merge模式中的运动矢量预测，sbTMVP和TMVP使用的同位图像是一样的。sbtMVP和TMVP主要在以下两个方面有区别：

• TMVP是在CU级别上预测运动，sbTMVP是在子CU级别上预测。
• TMVP直接使用同位图像的同位块计算时域MV，而SbTMVP在计算同位块前先进行一个运动偏移，这个运动偏移来自当前CU的空域相邻块的MV。

SbTVMP process

sbtMVP的预测过程主要有两步：

• 获得当前CU的运动偏移值
• 获得当前CU中所有子CU的运动矢量(以8x8为单元)。

Step One

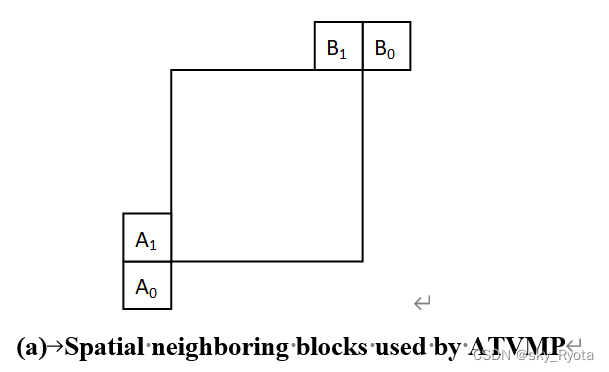

如图所示：

获取当前CU相邻区域A1这个点的MV，将这个mv作为当前CU的运动偏移MVshift。若A1这个区域的mv无效，则默认运动偏移为(0,0)。

VTM中的代码实现（vvenc和vtm一样）

获取运动偏移MVshift

void PU::getAffineMergeCand( const PredictionUnit &pu, AffineMergeCtx& affMrgCtx, const int mrgCandIdx )
{
    ...
  bool enableSubPuMvp = slice.getSPS()->getSBTMVPEnabledFlag() && !(slice.getPOC() == slice.getRefPic(REF_PIC_LIST_0, 0)->getPOC() && slice.isIRAP());
  bool isAvailableSubPu = false;
  //获取sbtMVP的mv
  if ( enableSubPuMvp && slice.getPicHeader()->getEnableTMVPFlag() )
  {
    MergeCtx mrgCtx = *affMrgCtx.mrgCtx;
    bool tmpLICFlag = false;

    CHECK( mrgCtx.subPuMvpMiBuf.area() == 0 || !mrgCtx.subPuMvpMiBuf.buf, "Buffer not initialized" );
    mrgCtx.subPuMvpMiBuf.fill( MotionInfo() );

    int pos = 0;//用来记录当前CU相邻CU可用的个数，这里只判断A1这个位置的相邻CU
    // Get spatial MV
    const Position posCurLB = pu.Y().bottomLeft();
    MotionInfo miLeft;

    //left
    const PredictionUnit* puLeft = cs.getPURestricted( posCurLB.offset( -1, 0 ), pu, pu.chType );
    const bool isAvailableA1 = puLeft && isDiffMER(pu.lumaPos(), posCurLB.offset(-1, 0), plevel) && pu.cu != puLeft->cu && CU::isInter( *puLeft->cu );
    if ( isAvailableA1 )
    {
      miLeft = puLeft->getMotionInfo( posCurLB.offset( -1, 0 ) );
      // get Inter Dir
      mrgCtx.interDirNeighbours[pos] = miLeft.interDir;

      // get Mv from Left
      mrgCtx.mvFieldNeighbours[pos << 1].setMvField( miLeft.mv[0], miLeft.refIdx[0] );

      if ( slice.isInterB() )
      {
        mrgCtx.mvFieldNeighbours[(pos << 1) + 1].setMvField( miLeft.mv[1], miLeft.refIdx[1] );
      }
      pos++;
    }

    mrgCtx.numValidMergeCand = pos;

    isAvailableSubPu = getInterMergeSubPuMvpCand( pu, mrgCtx, tmpLICFlag, pos
      , 0
    );
    if ( isAvailableSubPu )
    {
      //将sbtMVP模式中的中心位置的mvp作为affine merge列表中的第一个候选mv
      //3个控制点都用同一个mv填充
      for ( int mvNum = 0; mvNum < 3; mvNum++ )
      {
        affMrgCtx.mvFieldNeighbours[(affMrgCtx.numValidMergeCand << 1) + 0][mvNum].setMvField( mrgCtx.mvFieldNeighbours[(pos << 1) + 0].mv, mrgCtx.mvFieldNeighbours[(pos << 1) + 0].refIdx );
        affMrgCtx.mvFieldNeighbours[(affMrgCtx.numValidMergeCand << 1) + 1][mvNum].setMvField( mrgCtx.mvFieldNeighbours[(pos << 1) + 1].mv, mrgCtx.mvFieldNeighbours[(pos << 1) + 1].refIdx );
      }
      affMrgCtx.interDirNeighbours[affMrgCtx.numValidMergeCand] = mrgCtx.interDirNeighbours[pos];

      affMrgCtx.affineType[affMrgCtx.numValidMergeCand] = AFFINE_MODEL_NUM;
      affMrgCtx.mergeType[affMrgCtx.numValidMergeCand] = MRG_TYPE_SUBPU_ATMVP;
      if ( affMrgCtx.numValidMergeCand == mrgCandIdx )
      {
        return;
      }

      affMrgCtx.numValidMergeCand++;

      // early termination
      if ( affMrgCtx.numValidMergeCand == maxNumAffineMergeCand )
      {
        return;
      }
    }
  }

    ...
}

step two

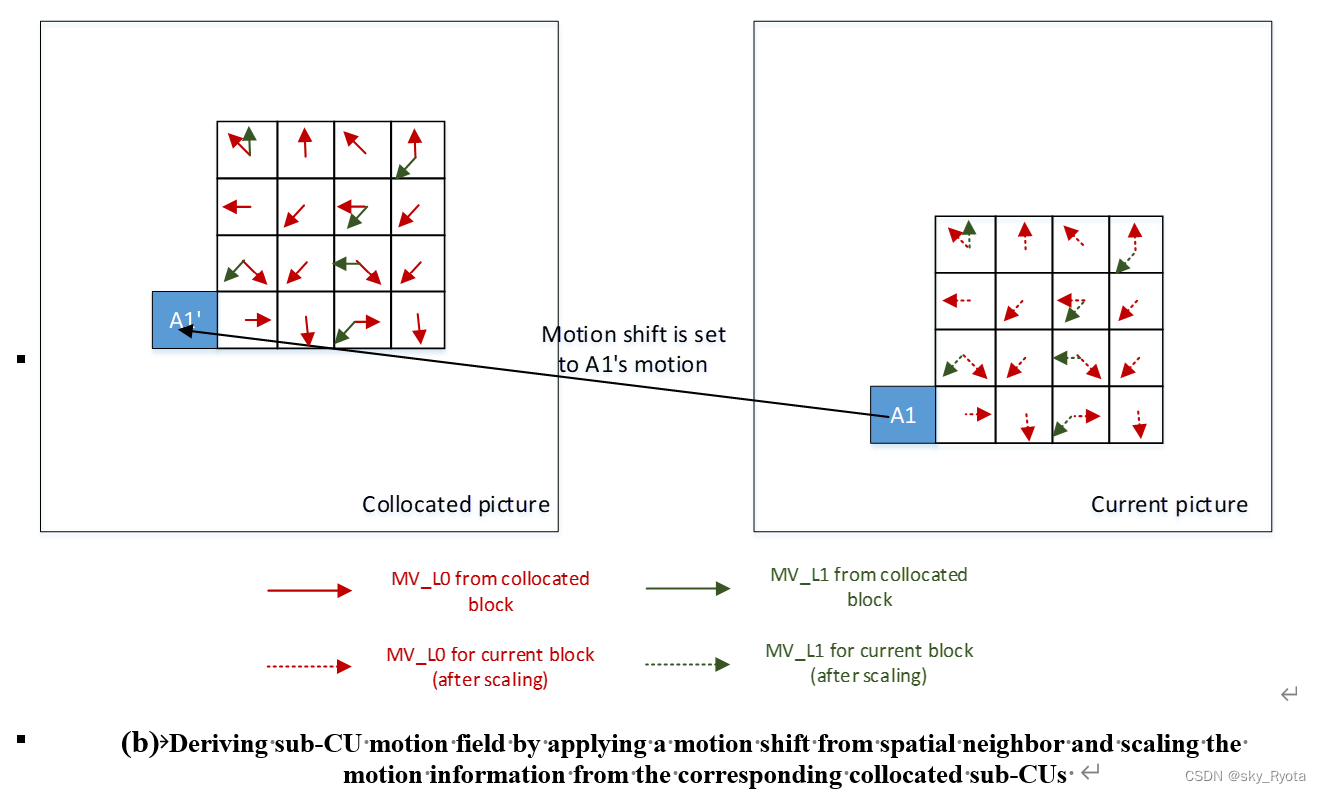

根据运动偏移，得到当前CU中心位置对应的同位块中子CU的运动矢量colMV，再按照公式:
$mvp=\frac{tp}{td}\ast colMV$
$tp$表示当前图像与参考图像的时域距离(poc之差)、$td$表示同位图像与参考图像的时域距离。
计算得到的mvp作为affine merge候选的第一个候选mv，若当前中心位置对应的同位块子CU不属于帧间预测，则当前CU不能使用sbTMVP模式。
再按照同样的方式，得到当前CU内每个8x8子CU的mvp，若是双向预测帧，则存在两个mvp。

VTM代码实现

• 获取subcu mv的部分

bool PU::getInterMergeSubPuMvpCand(const PredictionUnit &pu, MergeCtx& mrgCtx, bool& LICFlag, const int count
  , int mmvdList
)
{
    ...
 const MotionInfo &mi = pColPic->cs->getMotionInfo(centerPos);//当前CU偏移后的中心点对应同位图像中的运动信息

  if (mi.isInter && mi.isIBCmot == false)
  {
    mrgCtx.interDirNeighbours[count] = 0;

    for (unsigned currRefListId = 0; currRefListId < (bBSlice ? 2 : 1); currRefListId++)
    {
      RefPicList  currRefPicList = RefPicList(currRefListId);
      //利用中心位置在同位图像中的对应CU的mv，再根据公式5-5计算得到当前CU中心点的mv:ColMv
      //如果是双向预测的话，会得到两个colMV
      if (getColocatedMVP(pu, currRefPicList, centerPos, cColMv, refIdx, true))
      {
        // set as default, for further motion vector field spanning
        mrgCtx.mvFieldNeighbours[(count << 1) + currRefListId].setMvField(cColMv, 0);
        mrgCtx.interDirNeighbours[count] |= (1 << currRefListId);
        LICFlag = tempLICFlag;
        mrgCtx.BcwIdx[count] = BCW_DEFAULT;
        found = true;
      }
      else
      {
        mrgCtx.mvFieldNeighbours[(count << 1) + currRefListId].setMvField(Mv(), NOT_VALID);
        mrgCtx.interDirNeighbours[count] &= ~(1 << currRefListId);
      }
    }
  }

  if (!found)
  {
    return false;
  }
  if (mmvdList != 1)
  {
  int xOff = (puWidth >> 1) + tempX;
  int yOff = (puHeight >> 1) + tempY;

  MotionBuf& mb = mrgCtx.subPuMvpMiBuf;

  const bool isBiPred = isBipredRestriction(pu);
  //对当前CU以8x8子块为单位，按照同样的公式和方法得到子块的mvp
  for (int y = puPos.y; y < puPos.y + puSize.height; y += puHeight)
  {
    for (int x = puPos.x; x < puPos.x + puSize.width; x += puWidth)
    {
      Position colPos{ x + xOff, y + yOff };

      clipColPos(colPos.x, colPos.y, pu);

      colPos = Position{ PosType(colPos.x & mask), PosType(colPos.y & mask) };

      const MotionInfo &colMi = pColPic->cs->getMotionInfo(colPos);

      MotionInfo mi;

      found = false;
      mi.isInter = true;
      mi.sliceIdx = slice.getIndependentSliceIdx();
      mi.isIBCmot = false;
      if (colMi.isInter && colMi.isIBCmot == false)
      {
        for (unsigned currRefListId = 0; currRefListId < (bBSlice ? 2 : 1); currRefListId++)
        {
          RefPicList currRefPicList = RefPicList(currRefListId);
          if (getColocatedMVP(pu, currRefPicList, colPos, cColMv, refIdx, true))
          {
            mi.refIdx[currRefListId] = 0;
            mi.mv[currRefListId] = cColMv;
            found = true;
          }
        }
      }
      if (!found)//若对应子块不能使用sbtmvp，就使用当前CU中心位置的mvp
      {
        mi.mv[0] = mrgCtx.mvFieldNeighbours[(count << 1) + 0].mv;
        mi.mv[1] = mrgCtx.mvFieldNeighbours[(count << 1) + 1].mv;
        mi.refIdx[0] = mrgCtx.mvFieldNeighbours[(count << 1) + 0].refIdx;
        mi.refIdx[1] = mrgCtx.mvFieldNeighbours[(count << 1) + 1].refIdx;
      }

      mi.interDir = (mi.refIdx[0] != -1 ? 1 : 0) + (mi.refIdx[1] != -1 ? 2 : 0);

      if (isBiPred && mi.interDir == 3)
      {
        mi.interDir = 1;
        mi.mv[1] = Mv();
        mi.refIdx[1] = NOT_VALID;
      }

      mb.subBuf(g_miScaling.scale(Position{ x, y } -pu.lumaPos()), g_miScaling.scale(Size(puWidth, puHeight))).fill(mi);
      }
    }
  }
  return true;
}

• 运动补偿：以8x8为单位，对于mv相同的连续子块，会合在一起进行运动补偿。
  affine merge候选列表不采用sbTMVP技术时，直接以当前CU为单位进行运动补偿，–xPredAffineBlk：根据3个控制点，以4x4为单位，推导出每个4x4CU的mv，再做插值。

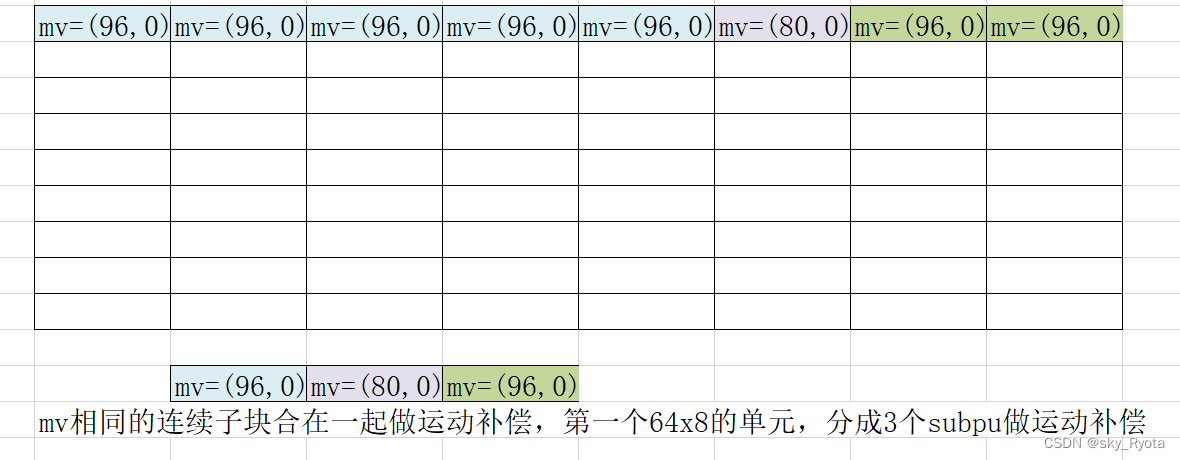

  以64x64的尺寸为例，首先在高度上分成64x8的单元，对每个64x8的单元内部，从左至右对8x8CU的mv进行判断，若当前8x8cu后面连续的N个8x8cu和当前8x8cu具有相同的mv，就把后面的区域和当前8x8cu合在一起进行运动补偿。


if (pu.mergeType != MRG_TYPE_DEFAULT_N && pu.mergeType != MRG_TYPE_IBC)
    {
      CHECK(predBufWOBIO != NULL, "the case should not happen!");
      xSubPuMC( pu, predBuf, eRefPicList, luma, chroma );
    }

 void InterPrediction::xSubPuMC( PredictionUnit& pu, PelUnitBuf& predBuf, const RefPicList &eRefPicList /*= REF_PIC_LIST_X*/, const bool luma /*= true*/, const bool chroma /*= true*/)
{
    ......

 for (int fstDim = fstStart; fstDim < fstEnd; fstDim += fstStep)
  {
    for (int secDim = secStart; secDim < secEnd; secDim += secStep)
    {
      int x = !verMC ? secDim : fstDim;
      int y = !verMC ? fstDim : secDim;
      const MotionInfo &curMi = pu.getMotionInfo(Position{ x, y });
      //对于每个以8x8为间隔的点
      //x=0 y=0
      int length = secStep;
      int later  = secDim + secStep;//=secStart+secStep 当前x点+8（即宽度+8）

      while (later < secEnd)
      {
        const MotionInfo &laterMi = !verMC ? pu.getMotionInfo(Position{ later, fstDim }) : pu.getMotionInfo(Position{ fstDim, later });
        //Position(8,0)---x==8,y==0这个点的mv信息
        //这个点的mv和x,y的mv一样，就length+8
        //再接着判断下一个8x8单元的mv是否和当前x,y点一样，
        //这里的getMotionInfo应该是存的之前getInterMergeSubPuMvpCand计算得到的所有子块的mv
        if (!scaled && laterMi == curMi)
        {
          length += secStep;
        }
        else
        {
          break;
        }
        later += secStep;
      }
      int dx = !verMC ? length : puWidth;
      int dy = !verMC ? puHeight : length;
      //高度是8,宽度是mv相同的8x8区域，构造一个pu进行运动补偿。
      subPu.UnitArea::operator=(UnitArea(pu.chromaFormat, Area(x, y, dx, dy)));
      subPu = curMi;
      PelUnitBuf subPredBuf = predBuf.subBuf(UnitAreaRelative(pu, subPu));
      subPu.mmvdEncOptMode = 0;
      subPu.mvRefine = false;
      motionCompensation(subPu, subPredBuf, eRefPicList, luma, chroma);
      secDim = later - secStep;
    }
  }
  m_subPuMC = false;
}
