Redis(基础)——Redis集群架构与数据存储

1、简介

Redis 是一个开源（BSD许可）的，内存中的数据结构存储系统，它可以用作数据库、缓存和消息中间件。 它支持多种类型的数据结构，如 字符串（strings）， 散列（hashes）， 列表（lists）， 集合（sets）， 有序集合（sorted sets） 与范围查询， bitmaps， hyperloglogs 和 地理空间（geospatial） 索引半径查询。 Redis 内置了 复制（replication），LUA脚本（Lua scripting）， LRU驱动事件（LRU eviction），事务（transactions） 和不同级别的 磁盘持久化（persistence）， 并通过 Redis哨兵（Sentinel）和自动 分区（Cluster）提供高可用性（high availability）。

2、Redis集群架构

2.1、Replication+Sentinel

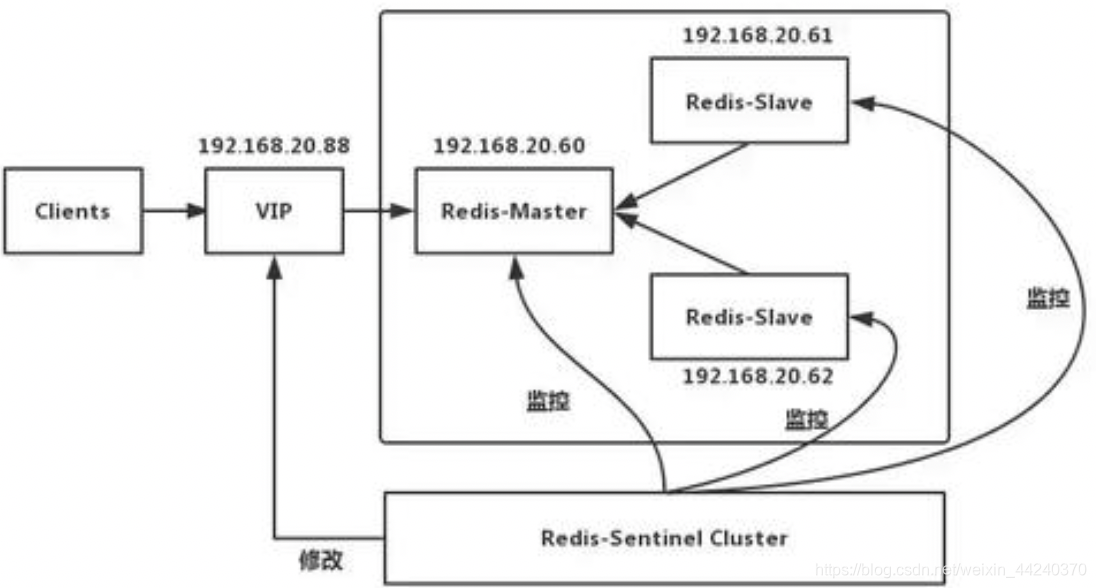

Sentinel的作用：

• 监控：监控主服务器和从服务器是否运行正常
• 通知：当某个Redis服务器出现异常后，能够及时向管理员或者其他程序发送通知
• 自动的故障转移

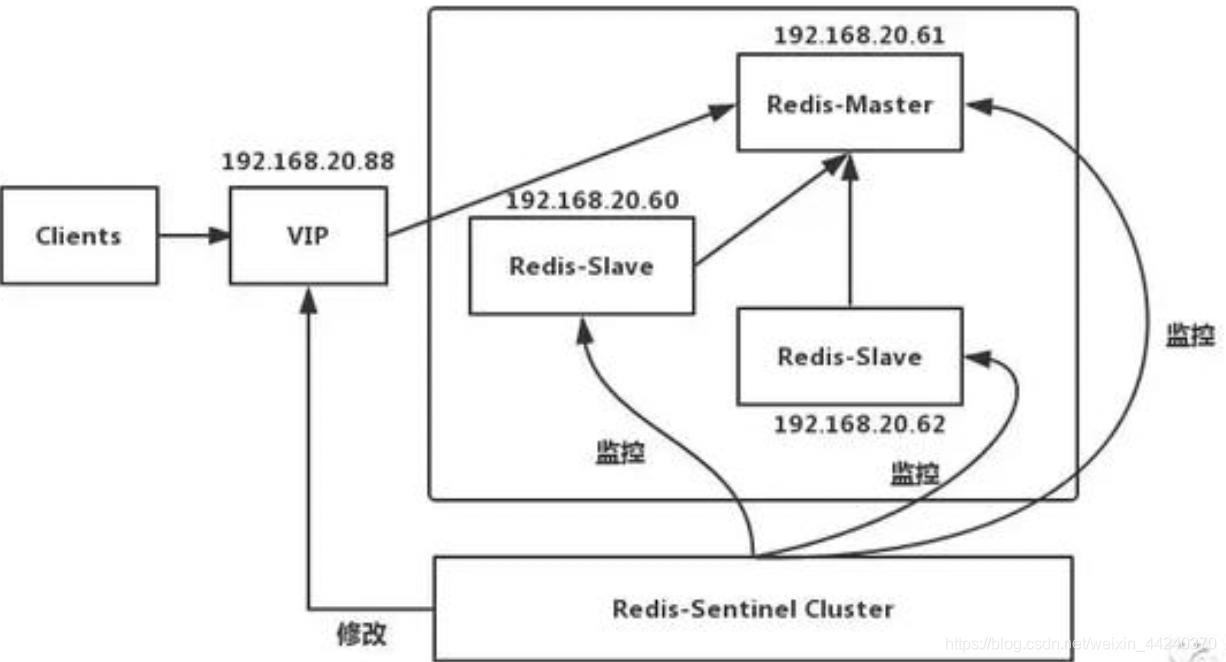

• 通过选举将某个slave升级为master，原master的其他slave修改为新master的slave
• 根据Sentinel配置（client-reconfig-script）动态修改VIP（虚拟IP），将VIP指向新的master
• 客户端修改连接
• 老的master如重启成功，变成新master的slave

缺点在于主从切换过程中会丢失数据，只能够实现单点写，不能水平扩容

2.2、Proxy+Replication+Sentinel

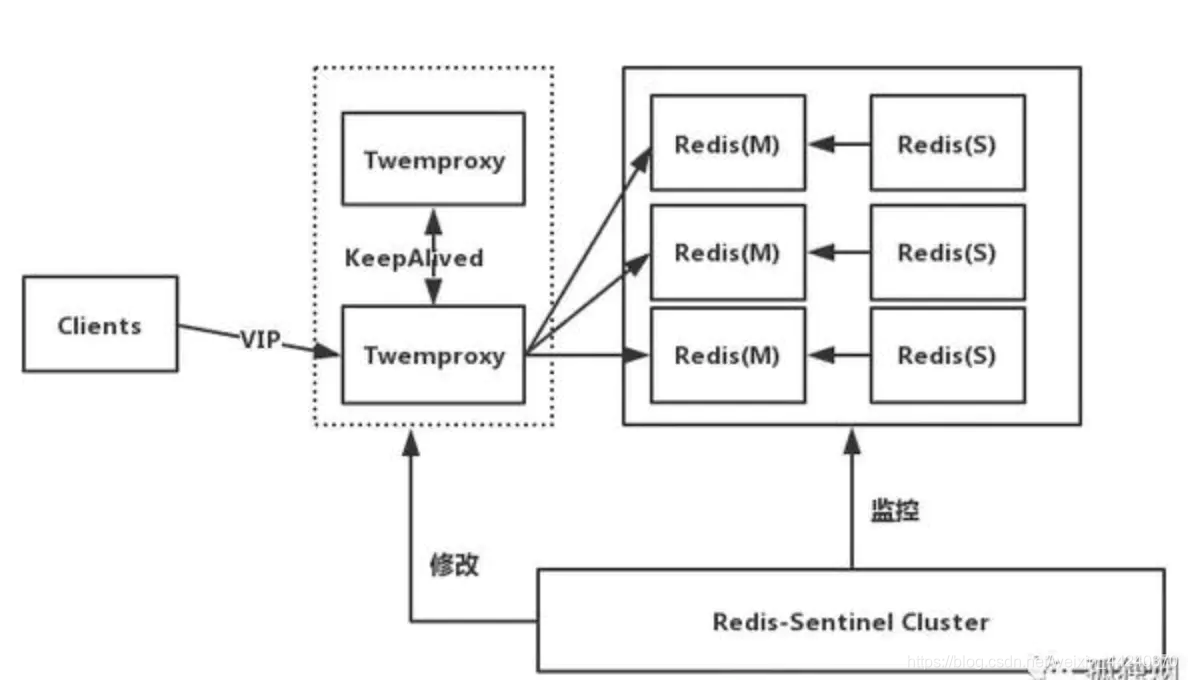

以Twemproxy为例：

• 前端使用Twemproxy+KeepAlived做代理，将其后端的多台Redis实例分片进行统一管理与分配
• 每一个分片节点的Slave都是Master的副本且只读
• Sentinel监控每个分片节点的Master，当Master出现故障时，Sentinel会发出通知/启动自动故障转移
• Sentinel 可以在发生故障转移动作后触发相应脚本（通过 client-reconfig-script 参数配置 ），脚本获取到最新的Master来修改Twemproxy配置

缺点：

• 部署麻烦，不易运维
• 可扩展性差，进行扩缩容需要手动干预

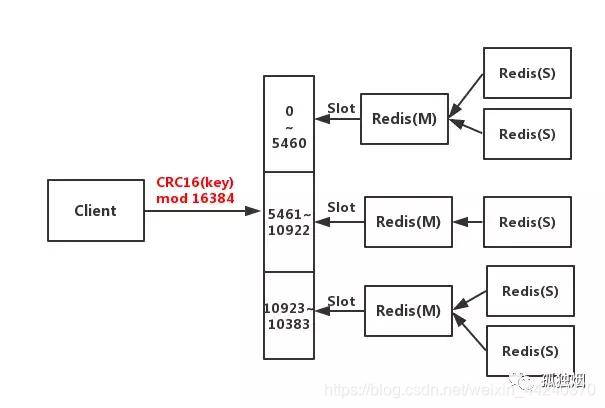

2.3、Redis Cluster

3、Redis数据存储

Redis的数据存储涉及到内存分配器如jemalloc、简单动态字符串SDS、redisObject以及五种对象类型及内部编码等等。

3.1、jemalloc

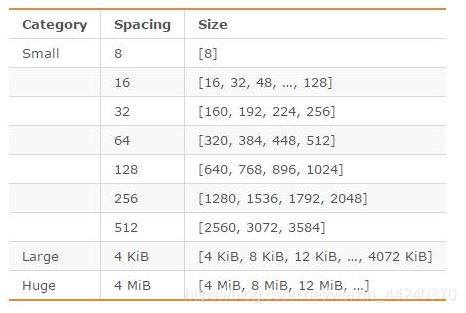

Redis编译时候会指定内存分配器，默认是jemalloc；在64位的操作系统中，jemalloc将内存空间划分成小、大、巨大三个范围；每个范围内又被划分成了许多小的内存块单位；当Redis存储数据时候就会选择最合适的内存块进行存储。

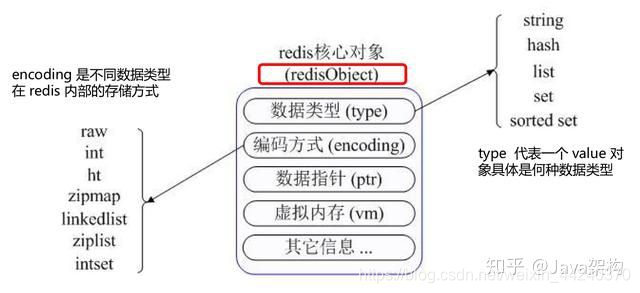

3.2、redisObject

typedef struct redisObject {
　　unsigned type:4;
　　unsigned encoding:4;
　　unsigned lru:REDIS_LRU_BITS; /* lru time (relative to server.lruclock) */
　　int refcount;
　　void *ptr;
} robj;

type字段：表示的是对象的类型占四个bit；其中包括REDIS_STRING(字符串)、REDIS_LIST (列表)、REDIS_HASH(哈希)、REDIS_SET(集合)、REDIS_ZSET(有序集合)。

encoding：表示对象内部编码占四个bit；比如字符串对象，有int、embstr、raw三种编码；encoding属性优点是可以根据不同场景去设置不同的编码，从而可提高Redis的灵活性和效率。

Lru字段：最后一次被命令访问的时间，4.0版本占24bit；

refCount：记录该对象被引用的次数，整型，4Byte；作用主要是引用计数与内存回收

ptr字段：指向具体数据的指针，如set hello world，ptr指向包含world的SDS

小结：redisObject的结构和对象类型、编码、内存回收、共享对象都有关系。一个redisObject对象的大小是16个字节：4bit+4bit+24bit+4Byte+8Byte=16Byte

3.3、SDS

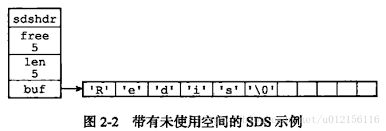

redis没有直接使用C字符串，而是使用了SDS(Simple Dynamic String,简单动态字符串)，结构如下：

struct sdshdr {
    int len;    // buf已使用的长度
    int free;   // buf未使用的长度
    char buf[]; // 字节数组，用来存储字符串
};

占用空间：
free所占长度+len所占长度+ buf数组的长度=4+4+free+len+1 = free+len+9 字节。

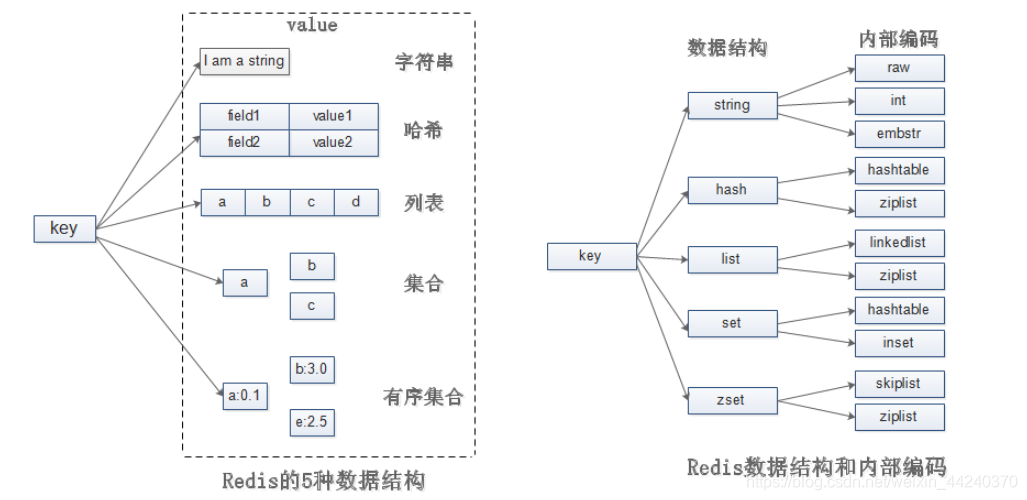

4、五种数据类型和内部编码

redis支持5种对象类型，每种结构都有多种编码方式，其优点在于接口与实现分离，当需要增加或改变内部编码时，用户使用不受影响，另一方面可以根据不同的应用场景切换内部编码，提高效率。

4.1、string：用于缓存、计数器、分布式锁等。

1. 字符串是redis中最基本的数据类型，所有的键(key)都是字符串类型，且字符串外其他几种复杂类型的元素也是字符串；长度不超过512M；
2. 三种内部编码：
   a、int：8个字节的长整型。字符串值是整型时，这个值使用long整型表示。
   b、embstr：<=39字节的字符串。embstr与raw都使用redisObject和sds保存数据，区别在于，embstr的使用只分配一次内存空间（因此redisObject和sds是连续的），而raw需要分配两次内存空间（分别为redisObject和sds分配空间）。因此与raw相比，embstr的好处在于创建时少分配一次空间，删除时少释放一次空间，以及对象的所有数据连在一起，寻找方便。而embstr的坏处也很明显，如果字符串的长度增加需要重新分配内存时，整个redisObject和sds都需要重新分配空间，因此redis中的embstr实现为只读。
   c、raw：大于39个字节的字符串

4.2、hash：用于用户信息、Hash 表等。

1. 哈希（作为一种数据结构），不仅是redis对外提供的5种对象类型的一种（与字符串、列表、集合、有序结合并列），也是Redis作为Key-Value数据库所使用的数据结构。为了说明的方便，在本文后面当使用“内层的哈希”时，代表的是redis对外提供的5种对象类型的一种；使用“外层的哈希”代指Redis作为Key-Value数据库所使用的数据结构。
2. 内部编码
   a. 压缩列表（ziplist）：用于元素个数少、长度小的场景；优势在于集中存储，节省空间；操作复杂度O(n)；
   使用条件：元素数量小于512，且所有键值字符串的长度都小于64Byte；

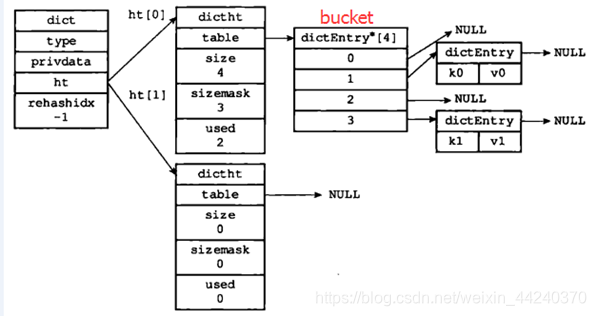

   b. 哈希表（hashtable）：

   从上到下依次是:
   dictEntry

typedef struct dictEntry{
    void *key;                     // 键，8Byte
    union{
        void *val;
        uint64_tu64;
        int64_ts64;
    }v;                           // 值，指针、64位整型或无符号64位整型，8Byte
    struct dictEntry *next;       // 指向next，用于解决hash冲突问题，8Byte
}dictEntry;

bucket：数组，各元素是指向dictEntry的指针，大小取2^n
dictht

typedef struct dictht{
    dictEntry **table;           // 指向bucket的指针
    unsigned long size;          // 记录bucket的大小
    unsigned long sizemask;      // size-1
    unsigned long used;          // 已使用的dictEntry的数目
}dictht;

dict

typedef struct dict{
    dictType *type;            // 适应不同类型的键值对
    void *privdata;            // 适应不同类型的键值对
    dictht ht[2];              // 数据存在ht[0]中，ht[1]在rehash时使用
    int trehashidx;            // 用于rehash
} dict;

4.3、list：用于表、队列、微博关注人时间轴列表等。

1. 列表（list）用来存储多个有序的字符串，每个字符串称为元素；一个列表可以存储2^32-1个元素。Redis中的列表支持两端插入和弹出，并可以获得指定位置（或范围）的元素，可以充当数组、队列、栈等
2. 内部编码

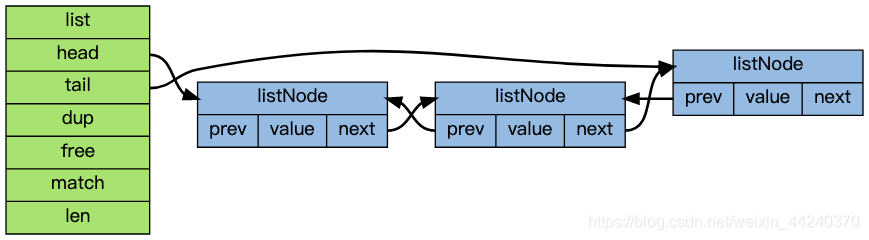

   双端链表：


双端链表同时保存了表头指针和表尾指针，并且每个节点都有指向前和指向后的指针；
链表中保存了列表的长度；
dup、free和match与节点值类型设置有关，链表可以用于保存各种不同类型的值。
链表中每个节点指向的是type为字符串的redisObject。

压缩链表：
优点是节省内存空间，缺点是不方便进行修改或插入删除操作；在节点数较少时使用，条件同hash使用压缩列表的条件，节点数量多时还是使用双端链表；

4.4、set：用于去重、赞、踩、共同好友等

1. 集合（set）与列表类似，都可以用来保存多个字符串，但集合与列表有两点不同：集合中的元素是无序的，因此不能通过索引来操作元素；集合中的元素不能有重复。一个集合中最多可以存储2^32-1个元素；除了支持常规的增删改查，Redis还支持多个集合取交集、并集、差集。
2. 内部编码
   a.哈希表（hashtable）：类似hash中使用的hashtable，区别在于值有key，值全部被置为null
   b.整数集合：适用于元素数量较小的情况，优势是集中存储，节省空间，操作复杂度O(n)；使用条件是元素数量小于512，且所有元素都是整数；

typedef struct intset{
    uint32_t encoding;             // contents中存储内容的类型
    uint32_t length;               // contents中元素个数
    int8_t contents[];             // 实际存储的值是int16_t、int32_t或int64_t
} intset;

3. 单向编码转换：整数集合转化为哈希表

4.4、zset(sorted set,有序集合):用于访问量排行榜和点击量排行榜等

1. 有序集合与集合一样，元素都不能重复；但与集合不同的是，有序集合中的元素是有顺序的。与列表使用索引下标作为排序依据不同，有序集合为每个元素设置一个分数（score）作为排序依据。
2. 内部编码
   a. 压缩列表（ziplist）：同列表和hash

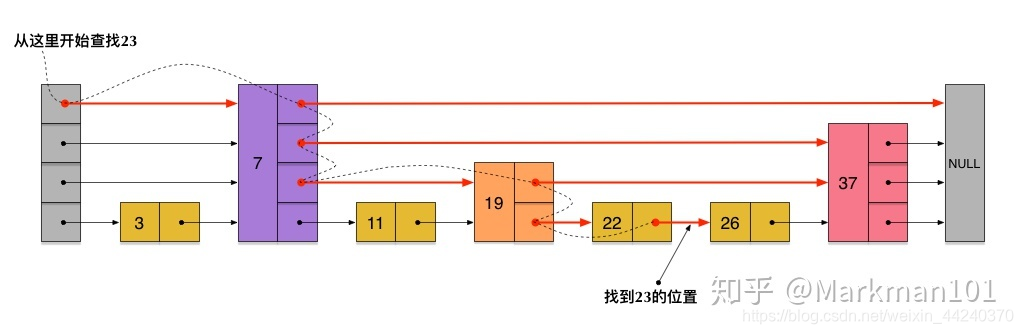

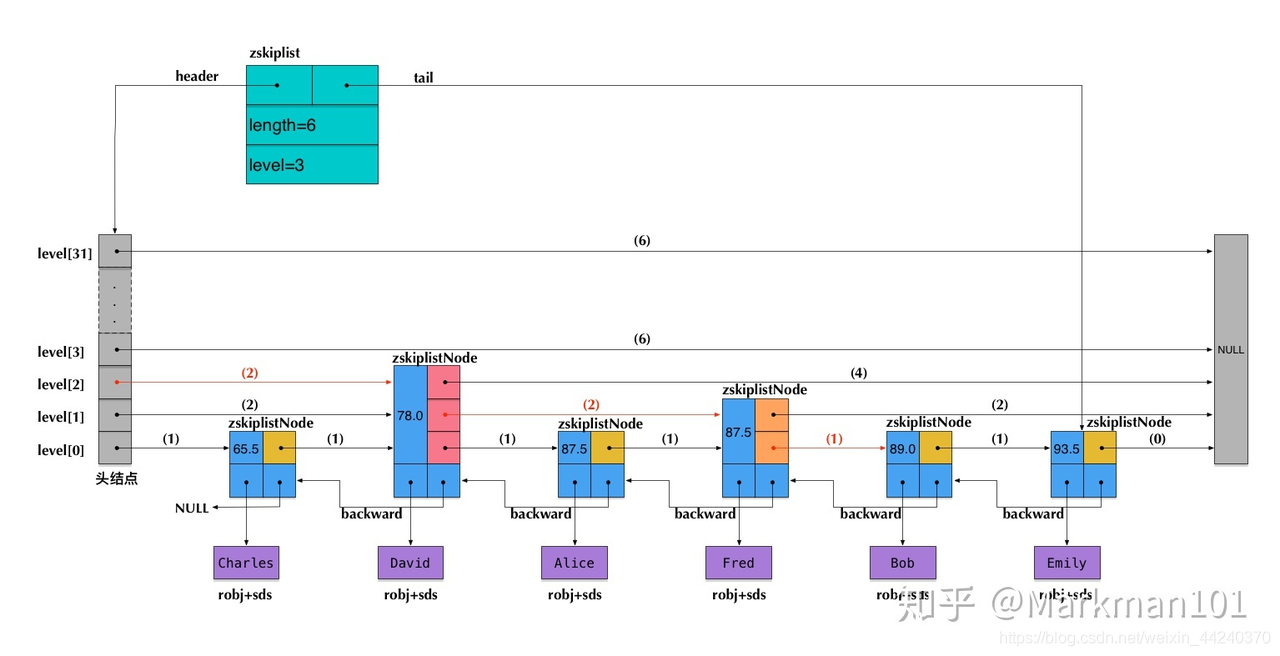

   b. 跳表（skiplist）：支持平均O(logN)，最坏O(N)的节点查找；跳表实现由zskiplist和zskiplistNode两个结构组成：前者用于保存跳跃表信息（如头结点、尾节点、长度等），后者用于表示跳跃表节点；

#define ZSKIPLIST_MAXLEVEL 32 //最大层数
#define ZSKIPLIST_P 0.25      //P

typedef struct zskiplistNode {
    robj *obj;
    double score;
    struct zskiplistNode *backward;        //后向指针
    struct zskiplistLevel {
        struct zskiplistNode *forward;     //每一层中的前向指针
        unsigned int span;                 //x.level[i].span 表示节点x在第i层到其下一个节点需跳过的节点数。注：两个相邻节点span为1
    } level[];
} zskiplistNode;

typedef struct zskiplist {
    struct zskiplistNode *header, *tail;       // 头节点，尾节点
    unsigned long length;                      // 节点总数
    int level;                                 // 表内节点的最大层数
} zskiplist;
