Simulink学习——链接模块和修复链接模块

前言



当我们下载一个较大的模型时，有时候部分子系统会出现以下两种形态：

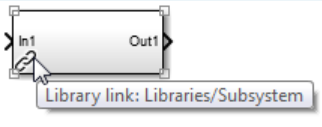

• 一种是这样带一个像链条一样图标的子系统

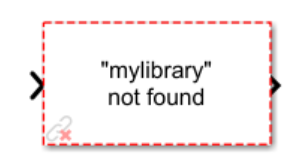

• 一种是这样一个红框，然后链条旁边有个×的子系统

这种子系统好像和之前讲到的子系统引用和模型引用都不同，那么这种带链子的子系统是什么呢？接下来就跟着Simulink Help文件来学习下模块链接和库更新。



---



链接模块



当我们自己创建一个Library，然后引用自己这个Library内的模块时，就会自动创建这种链接模块：

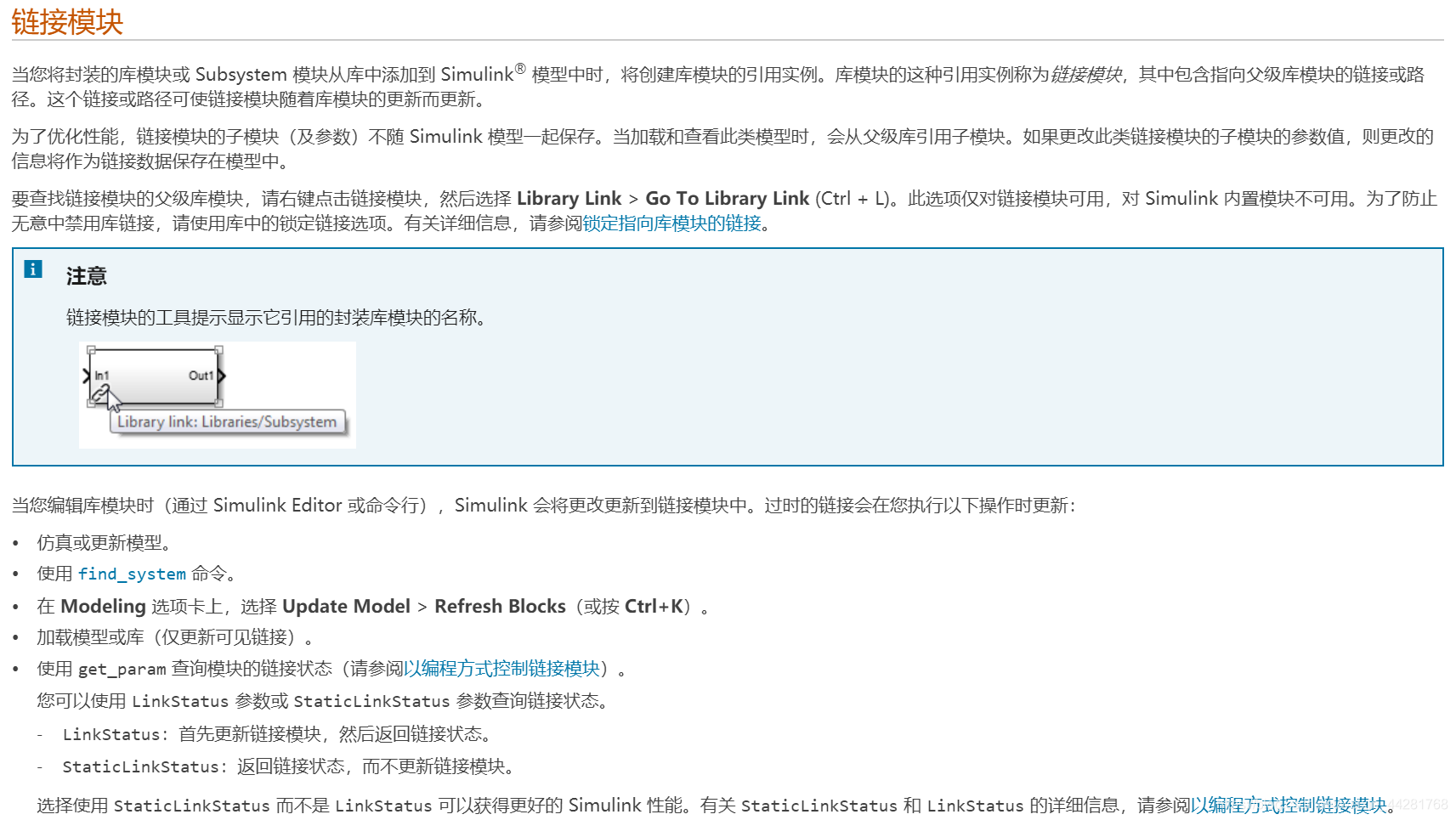

关于这种模块，Simulink help描述如下：





---





未解析的库链接



由于链接模块使用的是我们自定义的库，因此它需要我们把自定义库的文件也添加到Matlab的路径上，当路径上没有所用模块的库，那么模块就会变成这种红框状态。



关于这个问题，Simulink help描述如下：
