界面热阻和导热系数的测量方法

界面热阻由导热热阻和接触热阻组成,通常使用ASTMD5470标准进行测试。通过傅里叶公式计算,结合三点法和线性回归,可分别得出接触热阻和导热系数。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

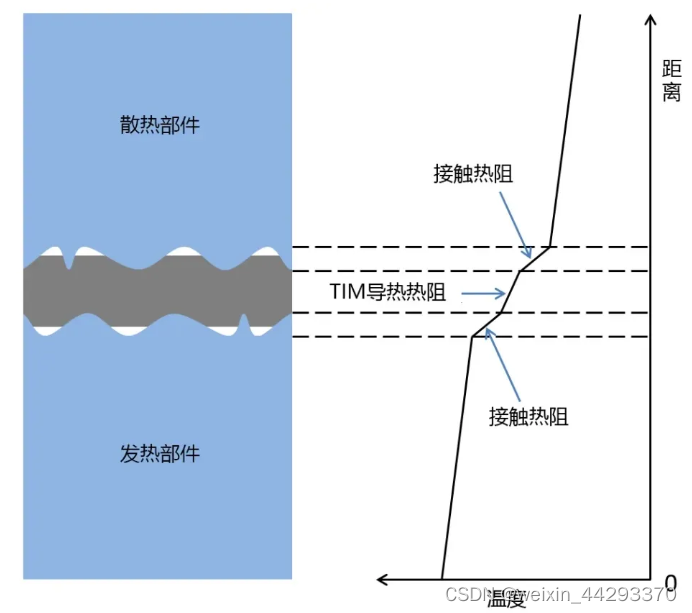

界面热阻的组成

界面热阻由导热热阻和接触热阻构成
在这里插入图片描述

界面热阻、导热系数的测试原理和方法

界面热阻的测量非常简单,目前业内常用于热阻测试的标准为ASTM D5470,根据上面提到的傅里叶公式Rimp=(T1-T2)/Q,常用的测试设备可以直接或间接测得上下界面的温度和流经的热通量,进而得到材料的表观界面热阻。而由界面热阻引申而来,可以进一步得到接触热阻和导热系数:Rimp=L/λS+Rcon

其中,Rimp是材料的界面热阻,λ是材料的导热系数,S是部件间宏观上的接触面积,L是界面材料的厚度,Rcon是材料的接触热阻。

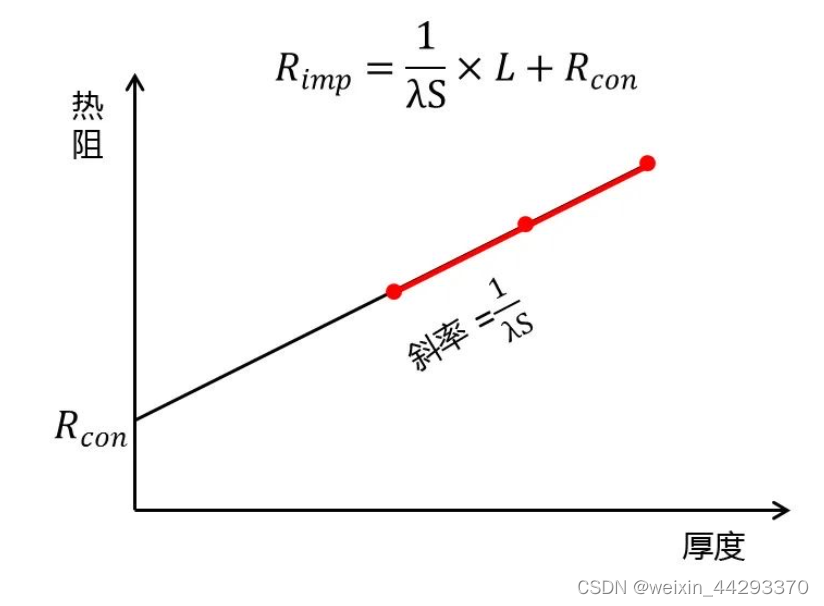

在具体的测试过程中,我们可以通过三点法测试不同厚度下的界面热阻,进而通过线性回归的方法得到L=0时的热阻,这个热阻即为接触热阻R_con,而线性回归的斜率即为1/λS,由此便得到了材料导热系数的具体数值。
在这里插入图片描述
