本文介绍了如何在Labview中创建VISAUSB驱动以与MG84单片机进行通讯，详细步骤包括使用NI-VISADriverWizard生成驱动并安装。在编程过程中遇到VISA错误，通过调整设置和启用USB中断事件处理解决了问题。重点在于理解USB中断处理的必要性，以及正确配置Labview的VISA事件和数据获取。同时，指出了USB中断数据读取的注意事项，如避免超时错误和端点冲突。
我用的是单片机MG84，和Labview进行USB通讯。
一、创建VISA USB驱动
通过Labview自带的软件 NI-VISA Driver Wizard

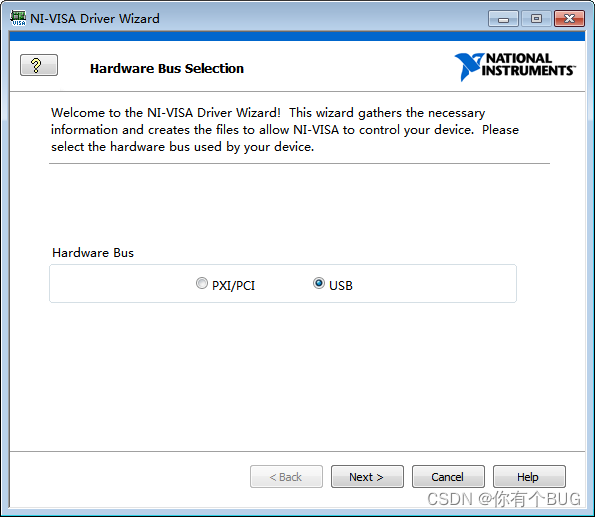

选择USB
选择你的设备，ID在设备管理器中看，我这是已经插上电脑的，没有插的选择other

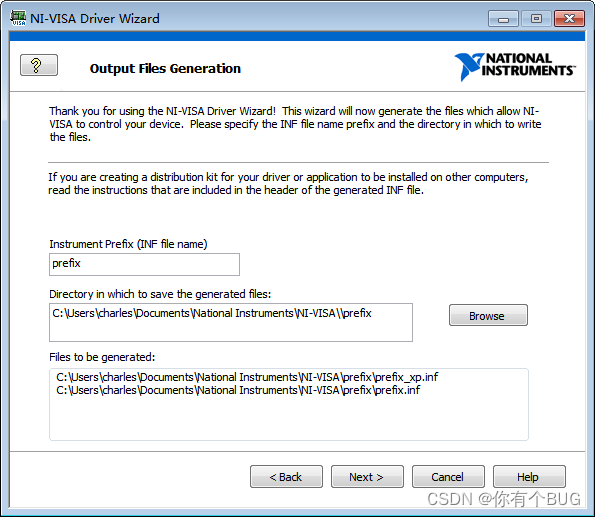

NEXT,选择路径，生成inf文件
生成好了后在进行安装
二、Labview写程序

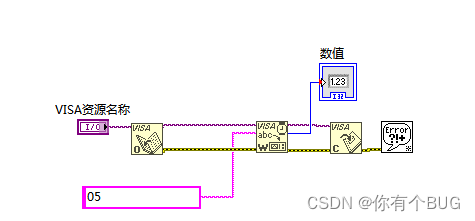

首次程序是这样，会出现报错 VISA:(Hex 0xBFFF003A) 由于设置无效（导致属性被设置为不一致状态），将无法开始操作

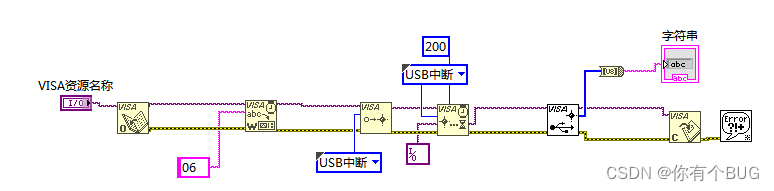

参考网上的解答，重新写了下：
报错解除，可以正常读写，此报错是因为此USB是HID类型的，并且输入和输出都是中断传输，所以需要加入USB的中断处理

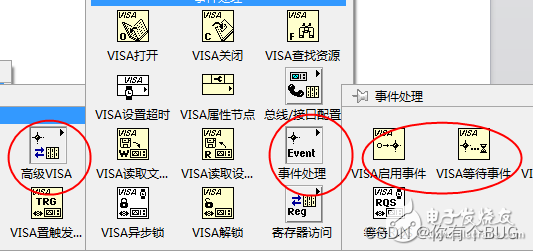

在labview的visa选板中，高级visa>>事件处理，选择visa启用事件和visa等待事件。

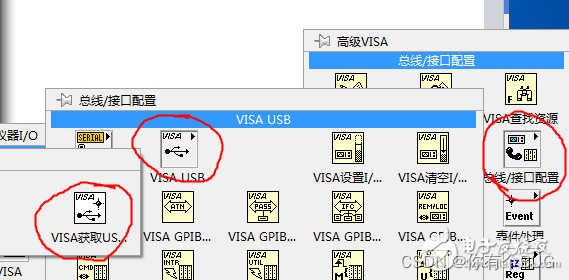

接着，在visa选板》高级visa》总线与接口配置》visa USB中，选择visa获取usb设备中断数据
要注意必须在visa写入之后才可以读取usb中断返回的数据。不写入或是写入的数据错误导致无返回值，就会产生超时错误 VISA: (Hex 0xBFFF0015) 完成操作前超时已过期。可以将超时的时间设置的长一些，看一下是不是此处的问题。如果还是在超时这里有问题，拔插一下USB，再试试吧。

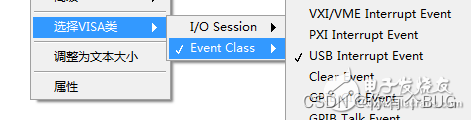

连接VISA获取USB中断数据时，可能会有接线端冲突，要在 visa等待事件 定义类型，如下图所示。

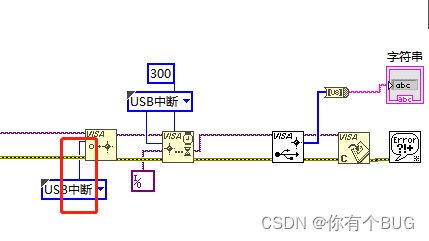

另外，USB中断是需要在连线端点，右键–>创建常量–>USB中断，不能自己创建个下拉列表，不然也会报错的
