Labview和CH341的SPI通讯debug

Labview通过CH341的SPI和传感器通讯读取数据为什么是FF?

目前我看CH341DLL得知的调用SPI时序为:Opendevice—>USBIO_SetStream—>USBIO_StreamSPI4->USBIO_CloseDevice

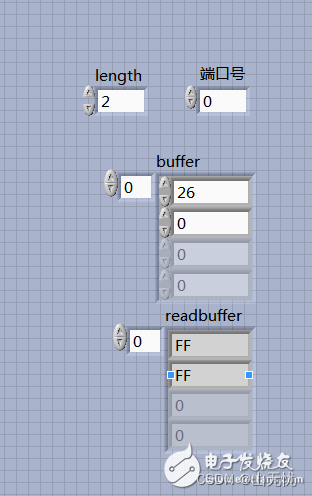

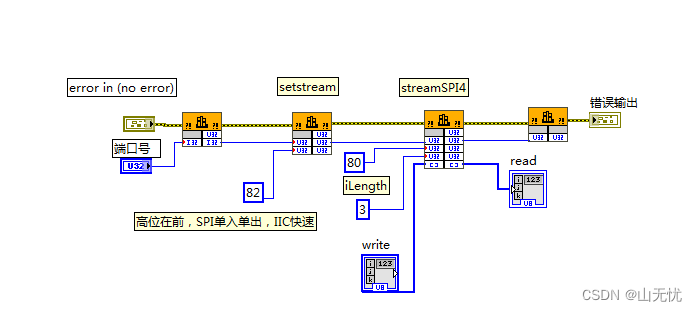

但读取的数据都是FF,我查了很多资料,说是数据没有读取的原因,现在应该怎么解决这个问题呢?附上程序图:
在这里插入图片描述
在这里插入图片描述

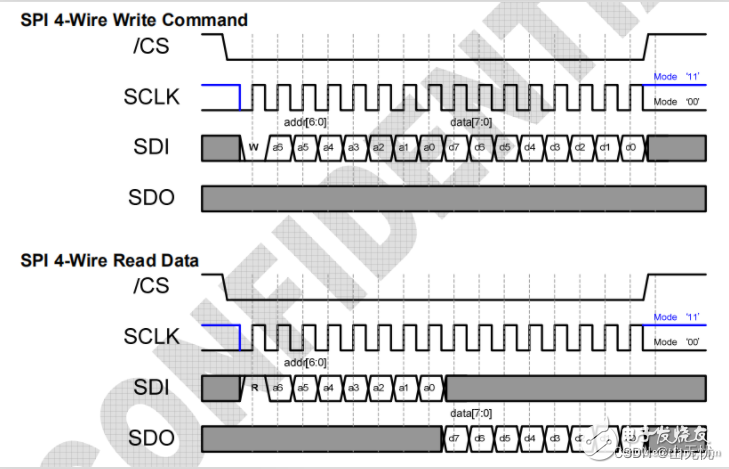

附SPI时序,感觉没什么问题,但就是读取错误
在这里插入图片描述

解决办法:CH341只支持SPI0


经过逛论坛,咨询原厂的工程师,最终得到了答案:就是CH341只支持SPI0的读写!!!! 所以待测量的传感器必须为SPI0才能通讯上,非常的坑。SPI有四种通讯方式,这里就不细说了,具体的百度。

这个是修改之后的SPI Read,程序可以通过看CH341.DLL来写,官方提供的文档有介绍,最最主要的就是SPI0这个坑爹的模式,只支持这一种模式
在这里插入图片描述
