深入理解Linux内核-内存寻址

如今的微处理器包括的硬件线路使内存管理即高效又健壮，所以编程错误就不会对该程序之外的内存产生非法访问。

内存地址

内存地址分三类：

1. 逻辑地址：我们程序员在程序里面使用到的地址就是逻辑地址。
2. 线性地址：也称作虚拟地址，是逻辑地址通过分段单元后得到的地址。
3. 物理地址：由线性地址通过分页单元后得到的地址，真正的物理地址了。

硬件中的分段

段选择符和段寄存器

一个逻辑地址由两部分组成：段标识符+段内偏移量。段标识符是一个16位长的字段，称为段选择符。段内偏移量是一个32位的字段。

为了快速方便的找到段选择符，处理器提供段寄存器：cs、ss、ds、es、fs和gs，其中前三个有专门的用途：

1. cs：代码段寄存器
2. ss：栈段寄存器
3. ds：数据段寄存器

其中cs寄存器还有一个特殊用途：它包含了一个两位的字段，用来指出当前cpu的特权级，0为内核态，3为用户态。

段描述符

每一个段描述符有一个8字节的段描述符表示，他描述了段的特征。段描述符放在全局描述符表GDT或局部描述符表LDT中。

通常只定义一个GDT，每个进程除了存放在GDT中的段之外如果还需要定义段就存放在自己的LDT中。GDT的地址和大小存放在gdtr寄存器中，当前正在被使用的LDT存放在ldtr寄存器中。

快速访问段描述符

这里使用了一种附加的非编程的寄存器，当作快表使用，每次访问一个段只需要第一次访问，然后就把该段描述符存放在快表中，只要不改变段寄存器内容，就不需要访问内存中的段描述符了。

分段单元

当把一个逻辑地址转化为一个线性地址时，分段单元执行如下操作：

1. 先检查段选择符的TI字段，判断该段描述符是在GDT还是在激活的LDT中。
2. 从段选择符的index字段计算出段描述符的地址，index字段乘以8，然后加上gdtr或ldtr寄存器的内容即可。
3. 把逻辑地址偏移量与段描述符base字段相加就可以得到线性地址。

如果有与段寄存器相关的不可编程寄存器，只有当段寄存器的内容改变时才需要执行前两步。

Linux中的分段

Linux更加喜欢使用分页，而不是分段，主要是因为：

1. 当所有进程使用相同的段寄存器值时，内存管理变得更加简单，也就是说他们能共享同样的一组线性地址。
2. Linux的设计目之一是把它移植到大多数的处理器平台上，然而，RISC体系结构对分段支持很有限。

Linux中关键的四个段分别是用户代码段、用户数据段、内核代码段和内核数据段，他们的base（基地址）都是0，大小都是4GB，因此Linux中的线性地址都是0-4GB。

Linux GDT

在单处理器系统中只有一个GDT，多处理器系统中每个CPU对应一个GDT。所有的GDT都存放在cpu_gdt_table数组中，而所有的GDT地址和大小都被存放在cpu_gdt_descr数组中。

每个GDT包含了18个段描述符和14个空的、未使用的或保留的项。

1. 用户态和内核态下的代码段和数据段一共4个。
2. 任务状态段TSS，每个处理器对应一个。每个TSS的线性地址都是内核数据段相应线形地址空间的一个小子集。所有的任务状态段都顺序的存放在init_tss数组中，第n个cpu的tss描述符的base字段指向init_tss的第n个元素，limit字段为0xeb，表示tss段的长度为236字节，dpl字段设置为0，只允许内核态访问！！！
3. 其余的段省略。

Linux LDT

大多数情况下，用户态的linux程序不适用局部描述符表，这样内核就定义了一个缺省的LDT工大多数进程共享，缺省的局部描述符表存放在default_ldt数组中。

有些情况下，进程仍然需要创建自己的局部描述符表。modify_ldt()系统调用允许创建自己的局部描述符表。在需要使用局部描述符表的时候cpu的GDT中的LDT表项就被修改了，改为自己的局部描述符地址。

硬件中的分页

从80386开始，所有的8086处理器都支持分页，它通过设置cr0寄存器的PG标志启用。PG=0时，线性地址就直接被解释成物理地址。

常规分页

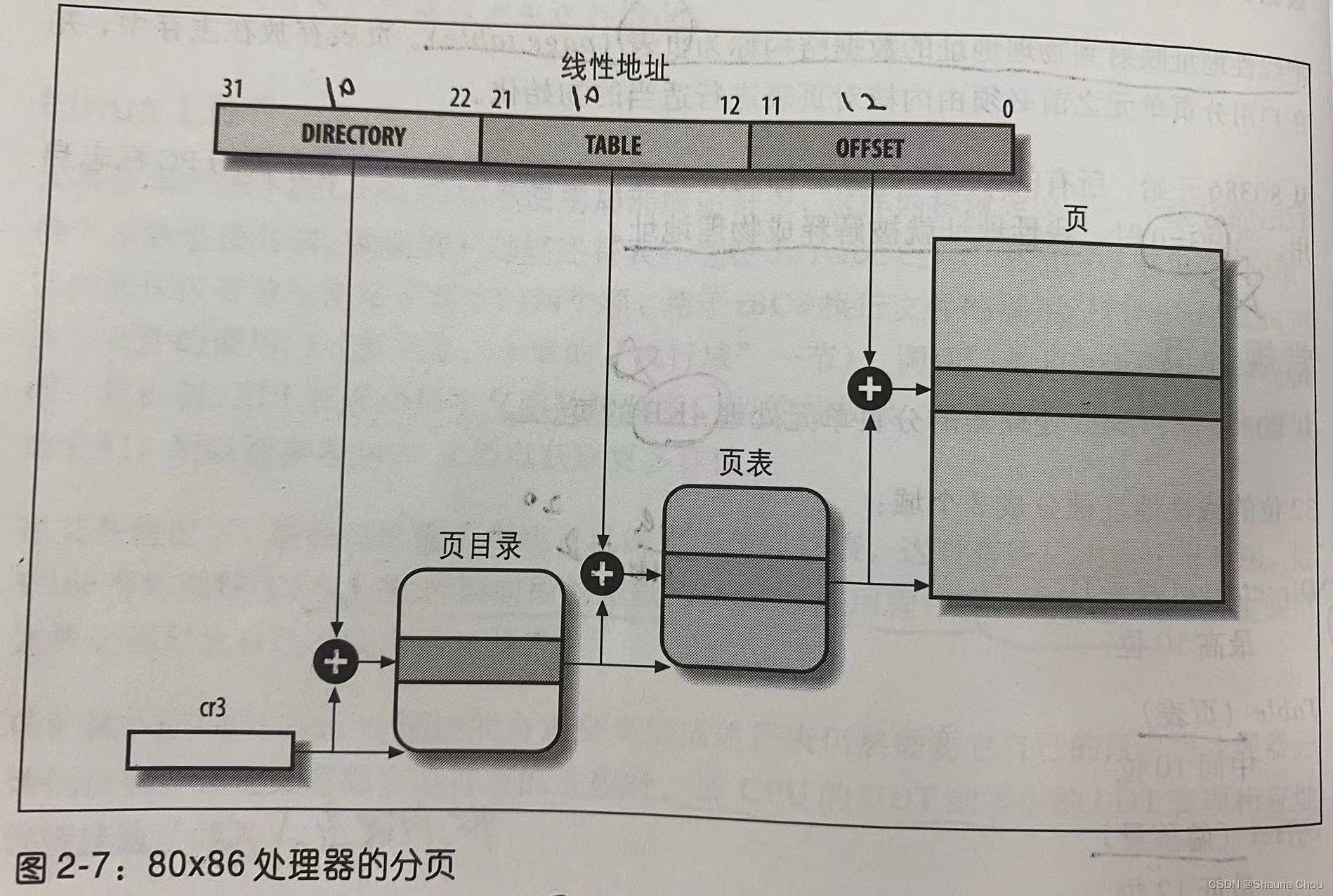

32为的线性地址被分为三个部分：Directory（目录）、Table（页表）、Offset（偏移量）。

正在使用的页目录的物理地址被存放在控制寄存器cr3中。

Directory和Table字段都是10位，因此页目录和页表都可以达到1024项。

页目录项和页表项都有同样的结构，包含如下字段：

1. Present字段：如果是1，所指向的页表或页在主内存中，可以直接访问。如果是0，这一页不再内存中，那么分页单元会把线性地址存放在cr2寄存器中，并产生14号异常：缺页异常。
2. Field字段：20位，指向的是物理页框编号。
3. Accessed标志：每当分页单元对应的物理叶匡被访问就设置这个位，表示被访问过。
4. Dirty标志：当对一个页框进行写操作时就设置这个位。
5. Read/Write标志：含有页或页表的存取权限。
6. User/Supervisor标志：含有访问页或页框的特权级。
7. PCD和PWT标志：控制硬件高速缓存处理页或页框的方式。
8. Page size标志：只用于页目录项，如果为1，页目录项指的是2MB或4MB的页框。
9. Global标志：只用于页表项。

扩展分页

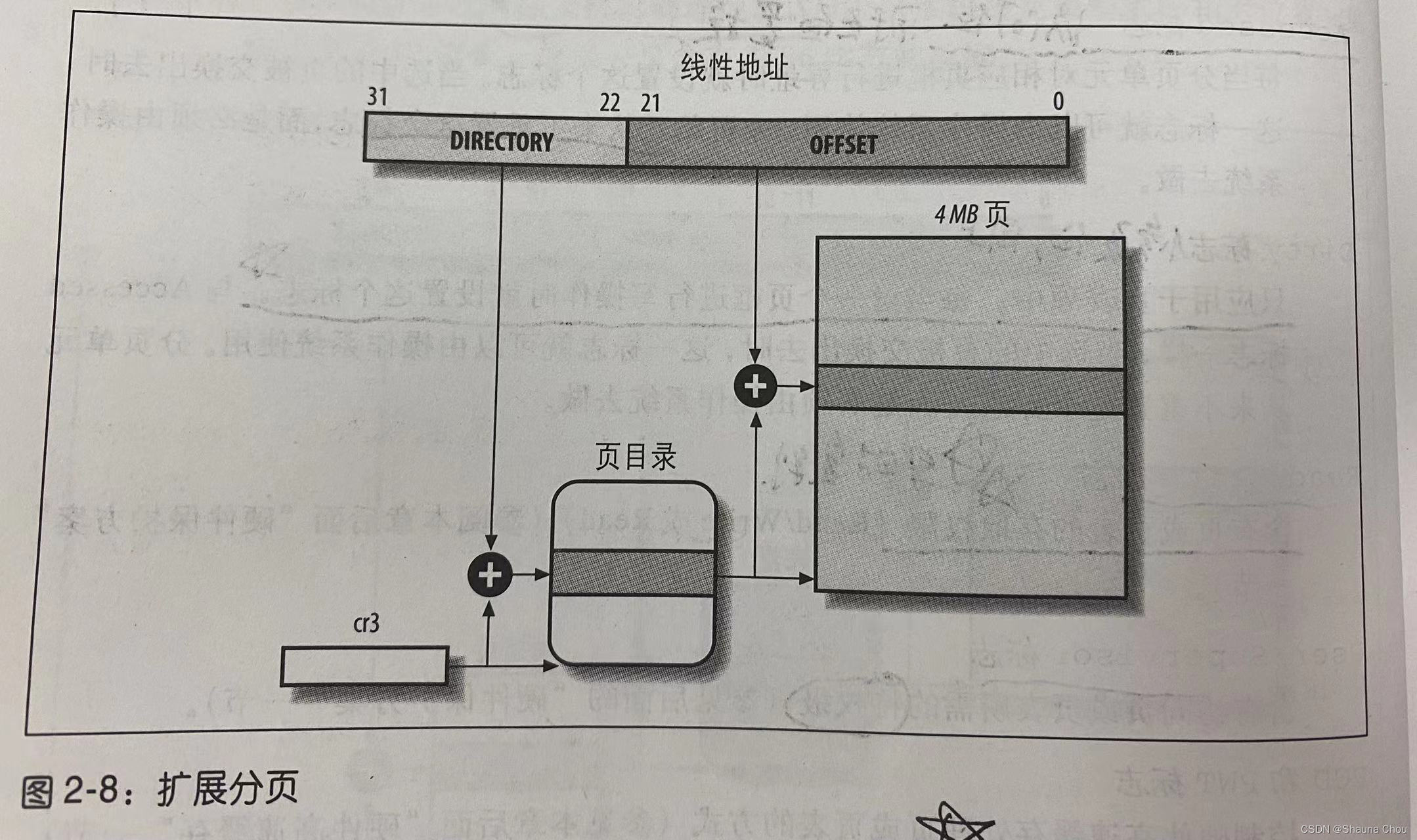

允许页框大小为4MB而不是4KB。通过cr4寄存器的PSE标志开启扩展分页机制。

硬件保护方案

页目录项和页表项中的User/Supervisor标志控制访问权限，该标志为0，只有内核态才能访问，为1，则都能访问。此外Read/Write标志控制读写权限，如果该标志为0，则为只读的，否则是可读写的。

硬件高速缓存

为了缩小cpu和ram之间的速度不匹配，引入了硬件高速缓存内存。硬件高速缓存基于局部性原理，用片上静态RAM（SRAM）来实现。在8086体系中引入了一个叫“行”的新单位。行由几十个连续的字节组成，他们以脉冲突发模式在慢速DRAM（主存）和快速的SRAM之间传送，用来实现高速缓存。主存中的任意一行都可以存放在高速缓存N行中的任意一行。

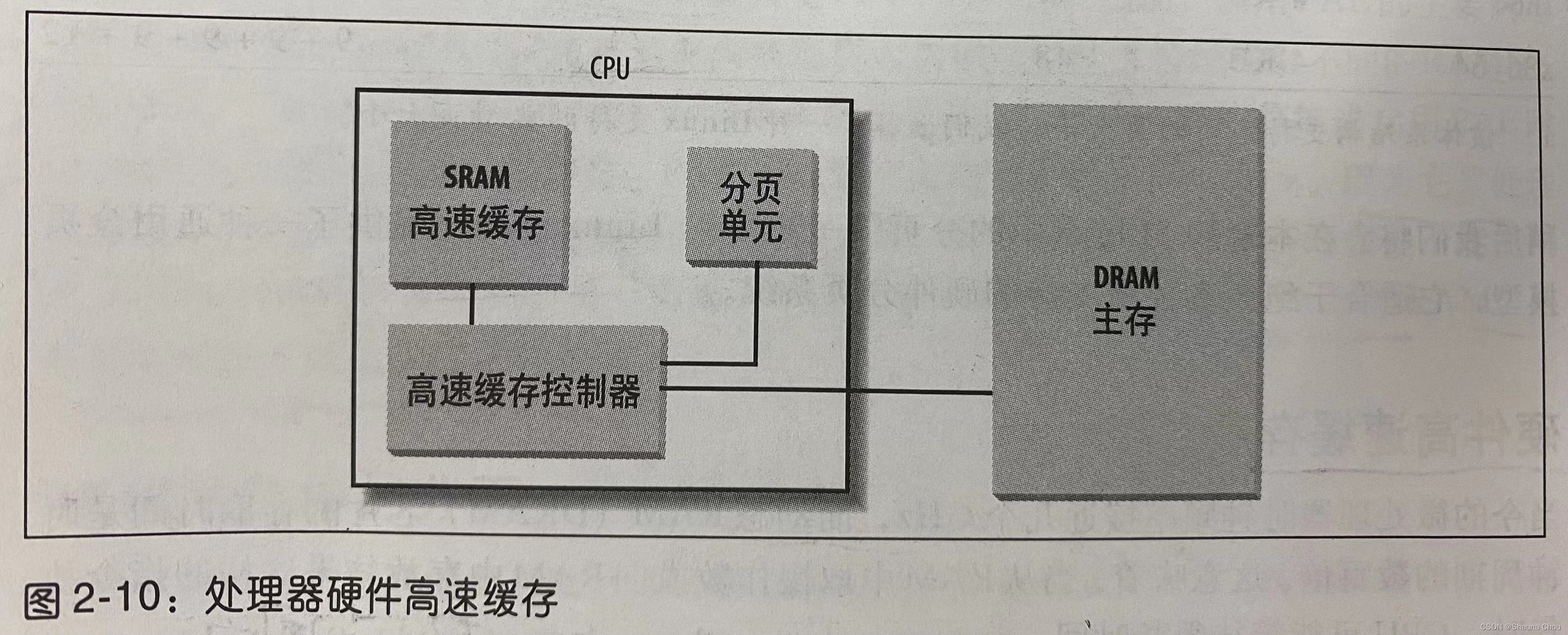

如图所示，硬件高速缓存包含了一个硬件高速缓存内存和一个高速缓存控制器。高速缓存内存（SRAM）中存放了真正的行，高速缓存控制器存放了一个表项数组，每个表项对应高速缓存内存中的一行，每个表项有一个标签（tag）和描述高速缓存行状态的几个标志，tag标签让高速缓存控制器能够辨别这个行当前映射的内存单元。

当访问一个物理地址时，cpu从物理地址中提取出子集的索引号，并把该子集所有的行的标签与物理内存的高几位对比，如果相同就命中，否则就没有命中。

当命中后，根据不同的存取类型，高速缓存控制器进行不同的操作。对于读操作，直接从高速缓存行中将数据送到CPU中；对于写操作，有两种策略，分别是“通写”和“回写”。在“通写”中，控制器即写RAM也写SRAM，“回写”只写SRAM，不改变RAM中的数据，更加高效，当然RAM中最终也必须被更新。当cpu执行一条刷新高速缓存表项的命令后，会更新到RAM中。

在多处理器中，每个处理器都有一个硬件高速缓存区，他们需要额外的硬件电路用于保持高速缓存中的数据同步。通常叫做“高速缓存侦听”。

处理器的cr0寄存器的CD标志位用来启用或禁止硬件高速缓存电路。

转换后援缓冲器TLB

用于加快线性地址的转换！！也叫做快表。每次访问后，物理地址被存放在一个TLB表项中，以便以后对同一个地址访问直接使用！

多处理器中，TLB不需要进行同步，这是因为运行在现有的CPU上的进程可以使用同一线性地址与不同的物理地址发生联系。当cr3寄存器被修改时（进程切换），硬件会自动使本地TLB无效！

Linux中的分页

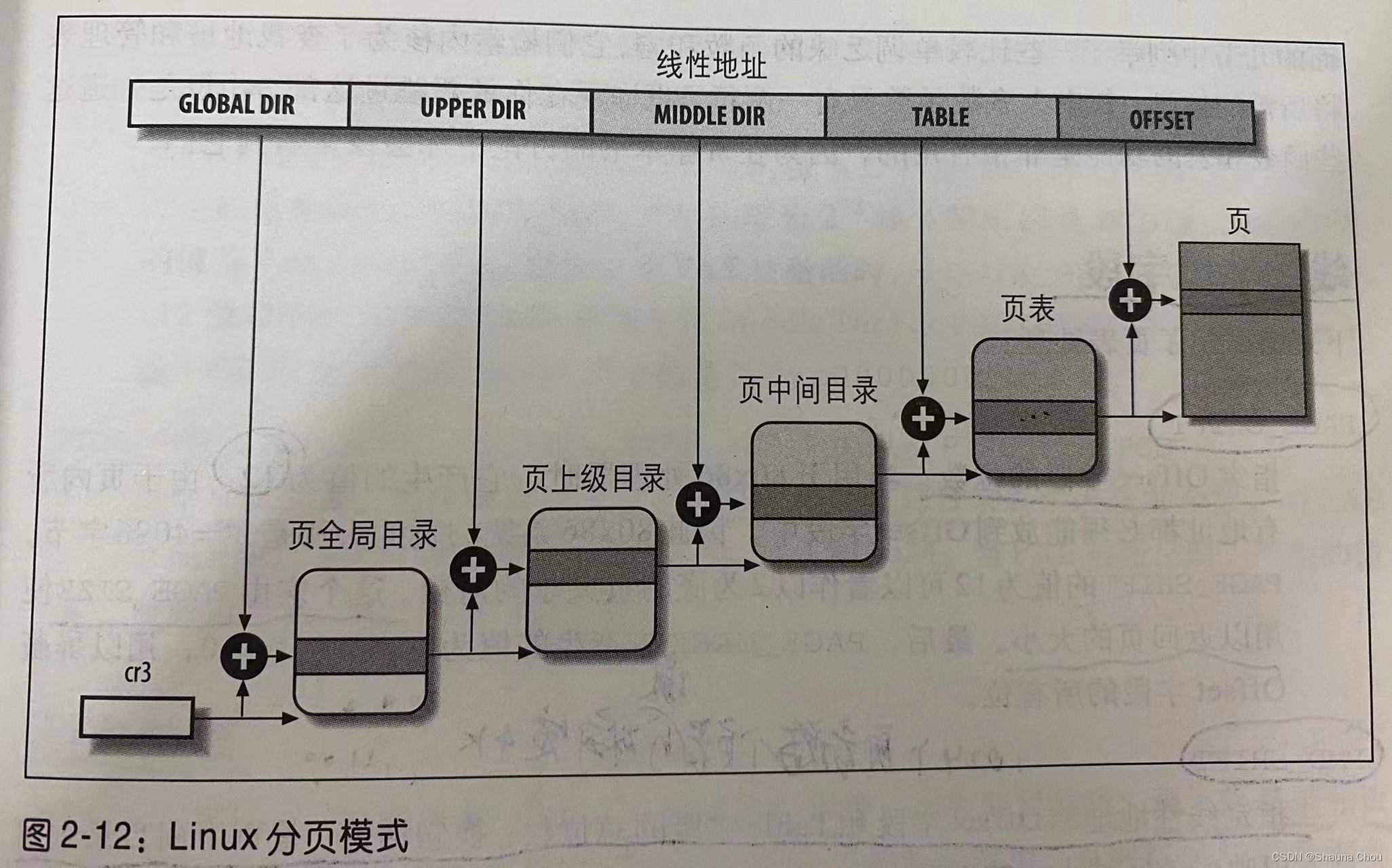

Linux从2.6.11开始使用四级分页模型：

1. 页全局目录（PGD）
2. 页上级目录（PUD）
3. 页中间目录（PMD）
4. 页表（PTE）

对于32位的系统，Linux通过使“页上级目录”和“页中间目录”位全为0，从根本上取消了“页上级目录”和“页中间目录”字段。

物理内存布局
