在进行仿真时我们首先应该确定自己的仿真软件是否配置好了,如果仿真软件没有配置好,那么是没办法仿真的。仿真软件有Modelsim modelsim-Altera等。

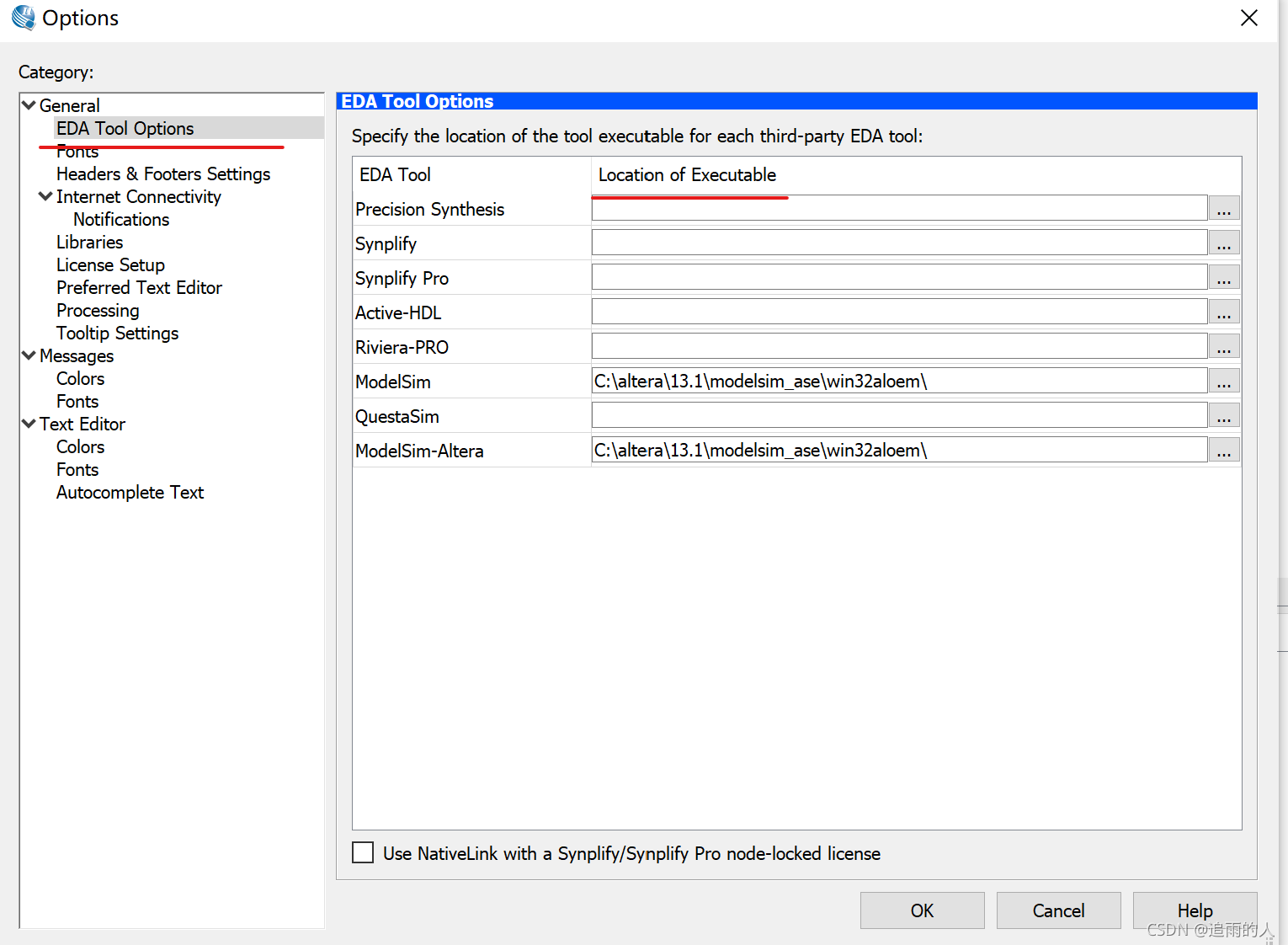

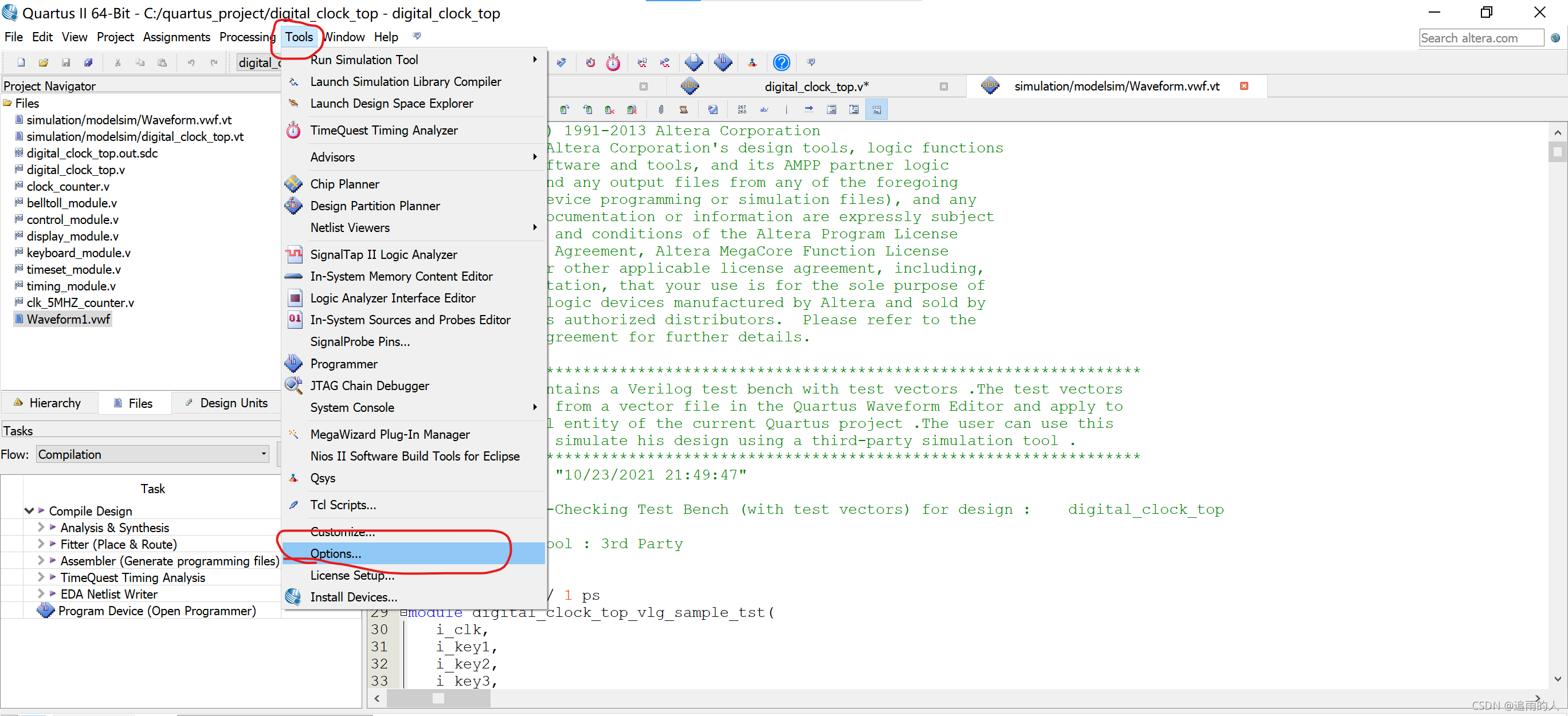

在quartus中配置仿真软件:
将下载的仿真软件路径添加到location of executable中即可。
在设计FPGA时,要求我们有仿真的波形图,所以我们需要进行波形仿真,下面就介绍一下波形仿真如何进行。
第一步:在工程下建立.vwf文件并完成波形设计

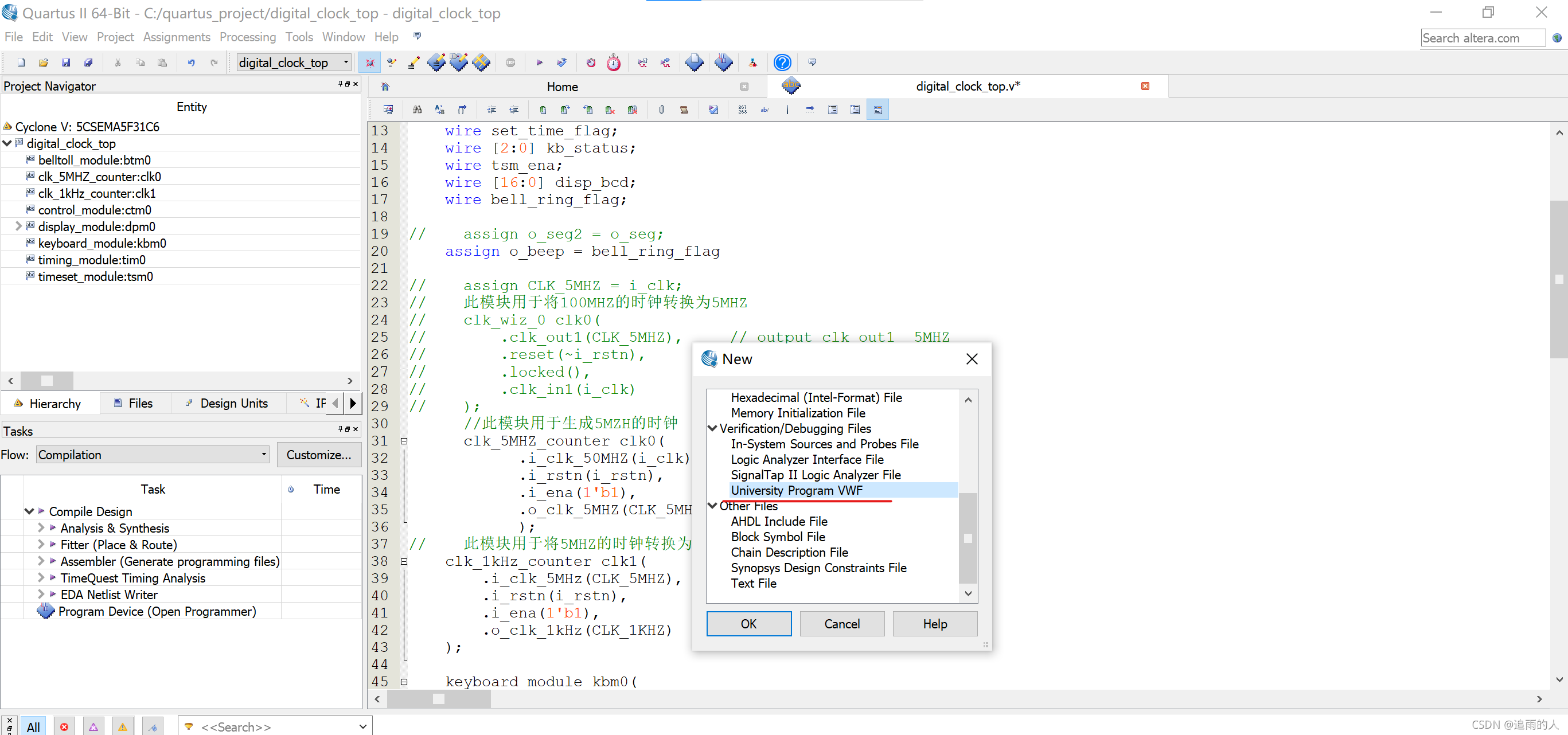

file ->new 选择vwf

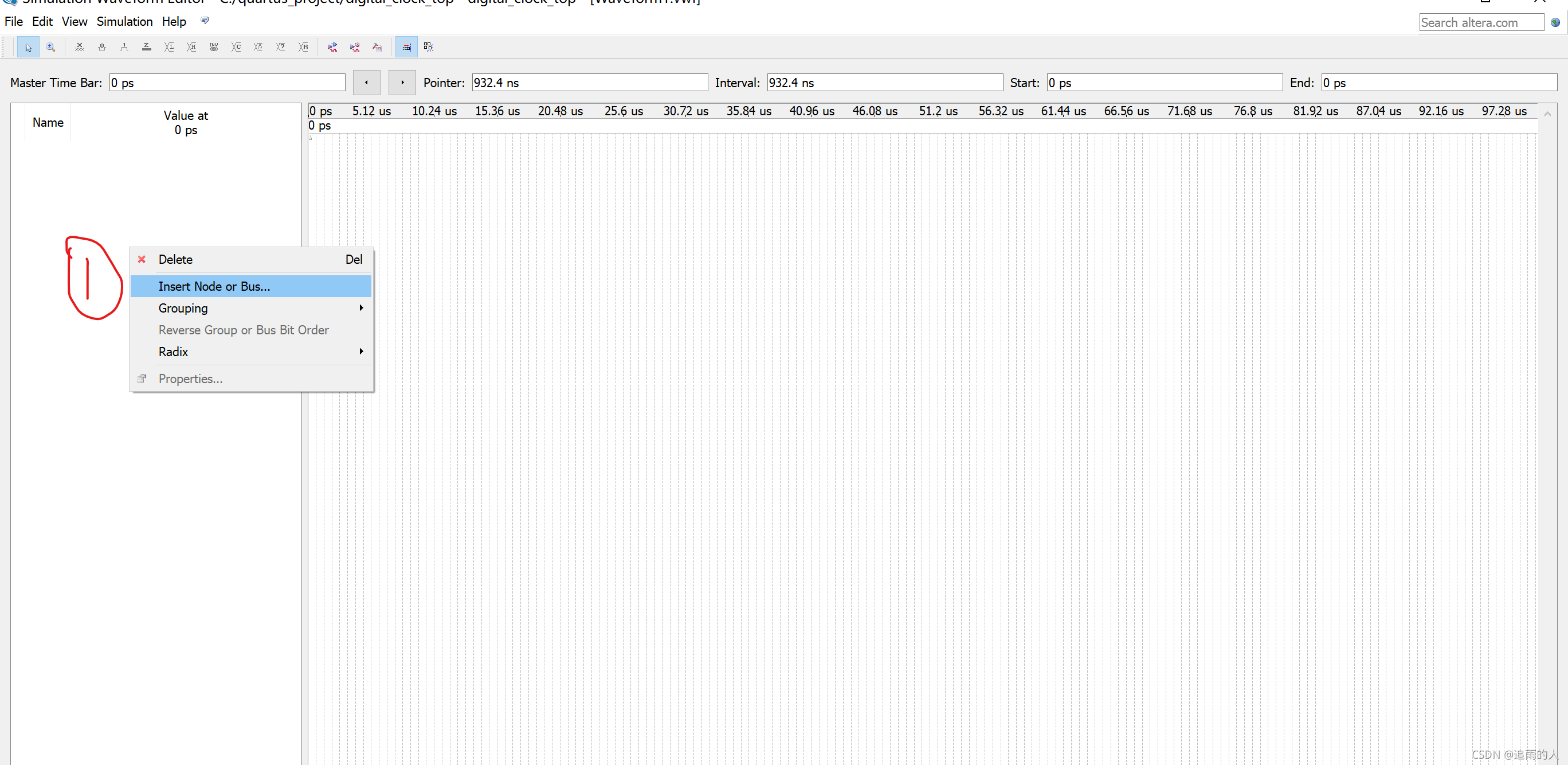

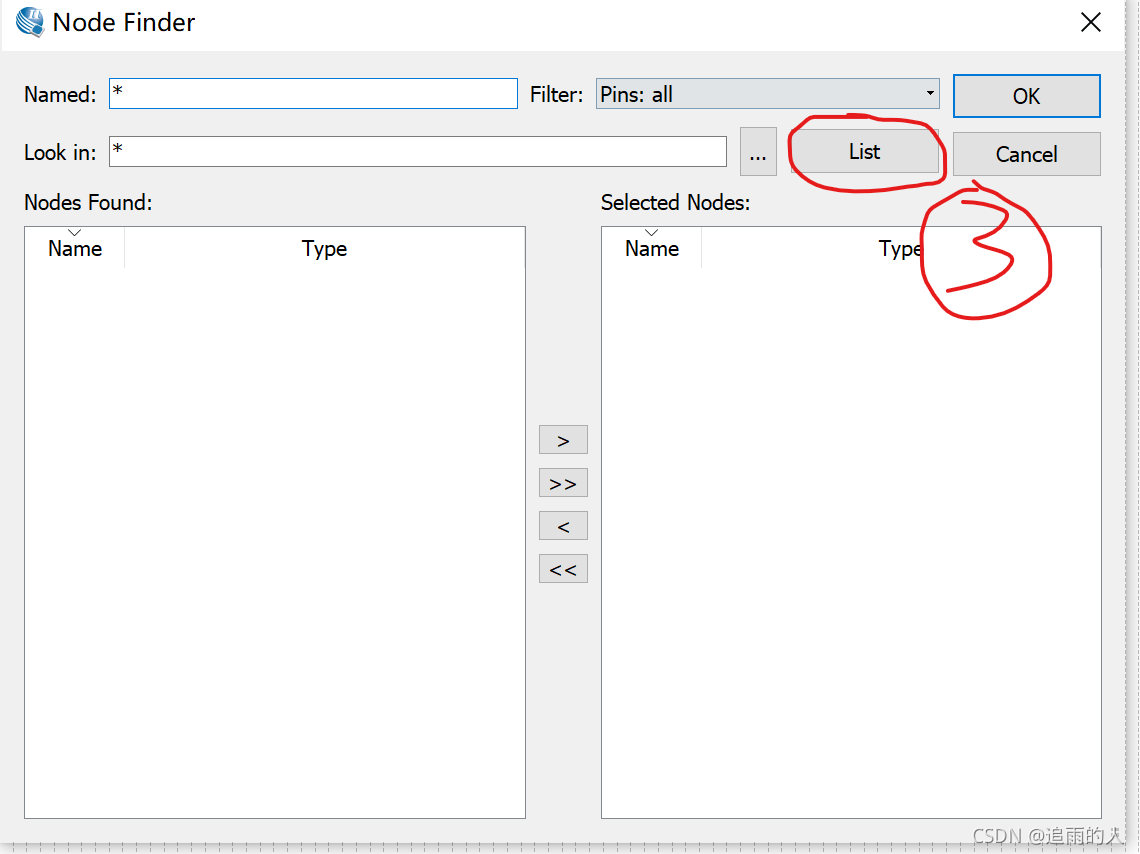

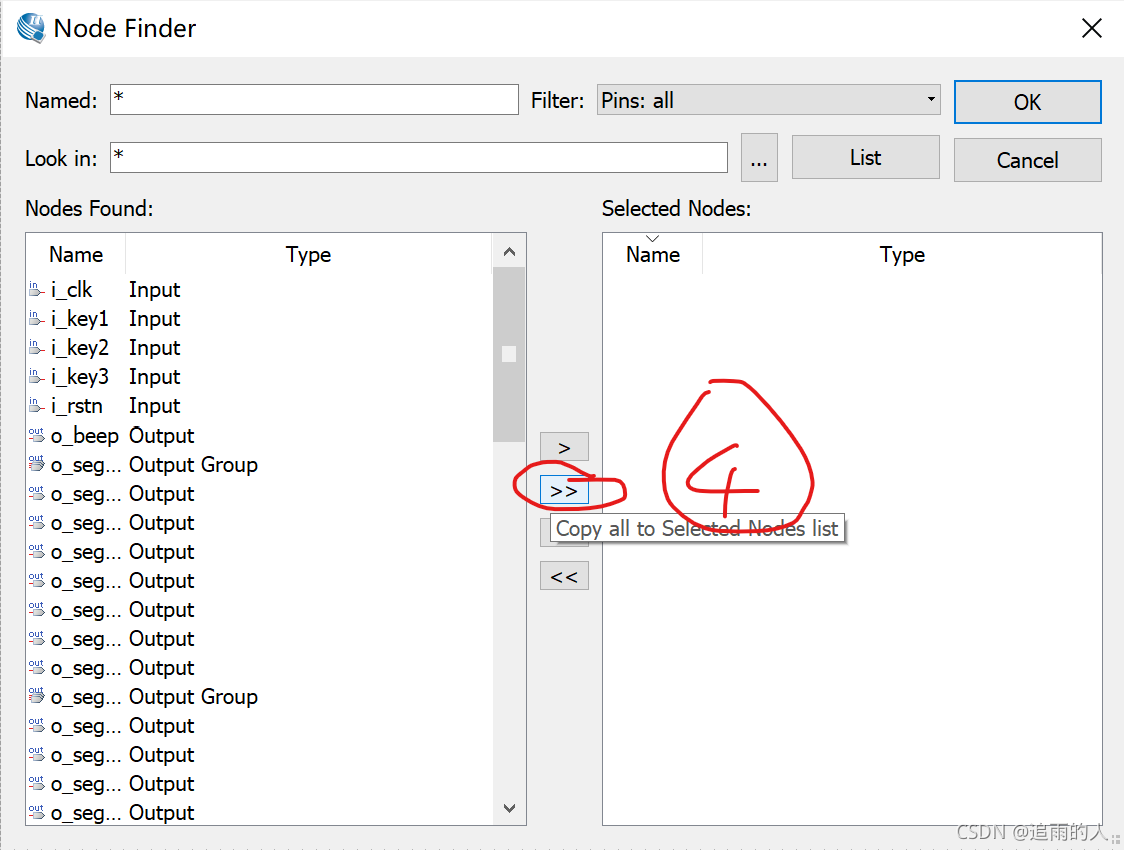

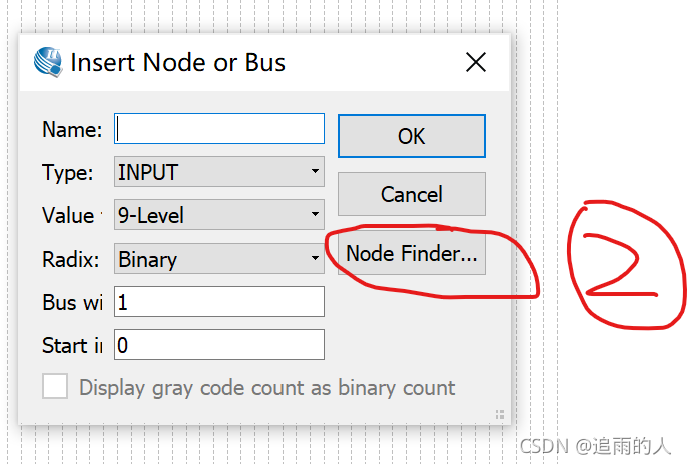

按照上述四个步骤就可以将实验中的输入输出端口添加到波形文件中。 完成上述操作后我们就可以对输入信号波形进行设计,然后进行仿真。
在设计波形时我们经常使用的就是以下几个信号。
下面简单介绍一下。
未知状态。
高阻状态。
weak low
weak high
上下颠倒:将你选中的信号选择的状态上下颠倒一下。1->0 , 0->1
时钟信号。

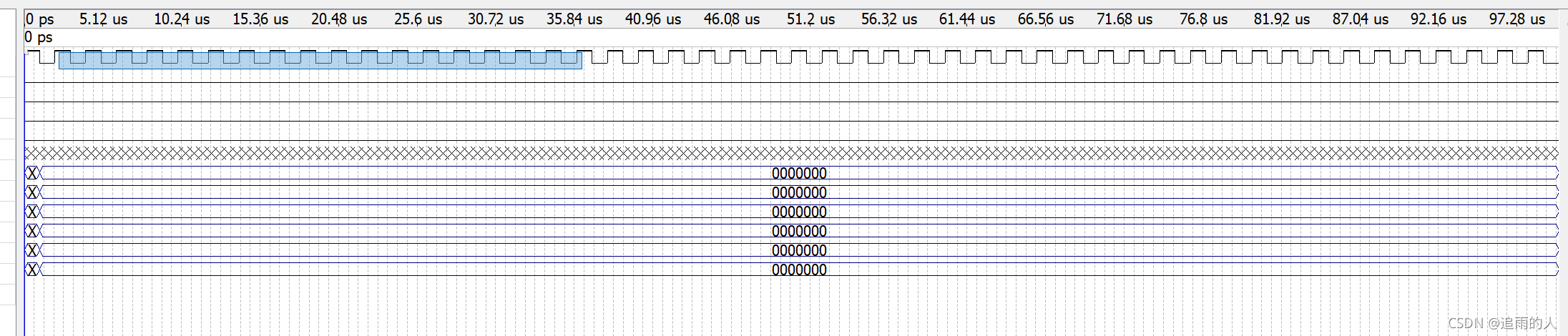

在生成波形时,为了能够按照需要生成自己想要的任意波形,我们可以任意选中一段波形去对其进行设计。

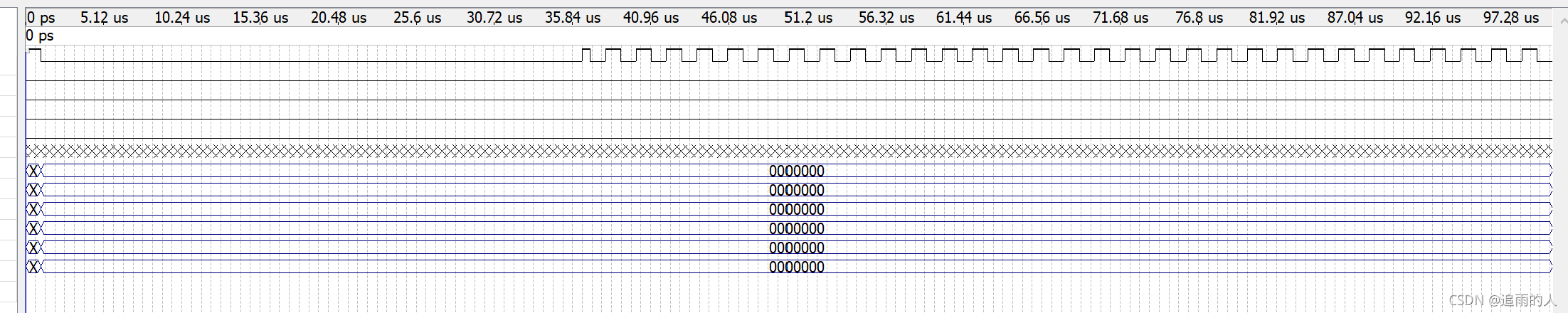

选中自己想要设计的波型后就可以对这一段进行波形的设计。
这样能够方便我们去仿真我们想要仿真的波形。去验证模块中小的功能。

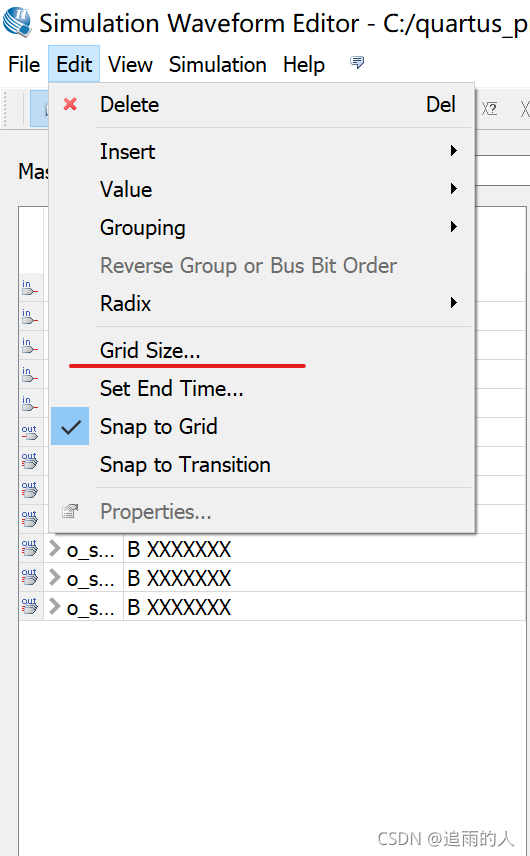

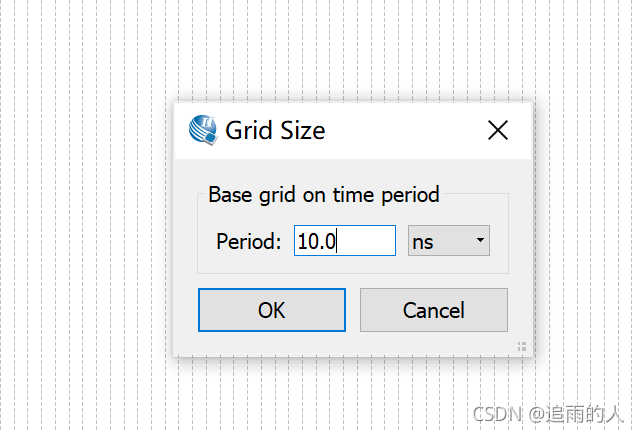

在实验中我们可以改变时间轴的长度:

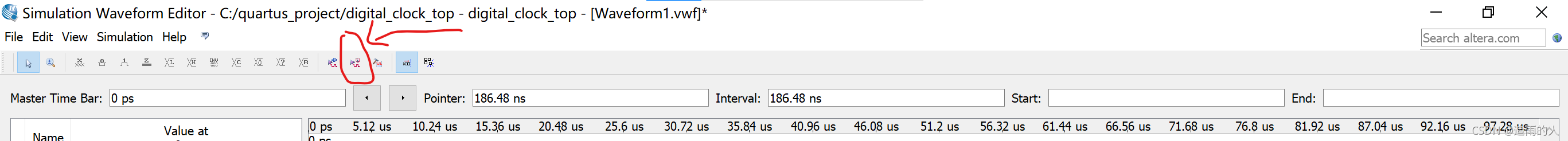

第二步 波形仿真
在完成相应的波形设计后我们就可以进行仿真
