FPGA笔记1——快速计算FIFO深度

FPGA同步读写的FIFO，怎样快速计算FIFO深度？

FIFO深度计算的关键在于：
公式

FIFO深度计算的关键在于：

在规定时间内传输的数据等于接收的数据，写快读慢的情况下，突发burst写入的数据减去该burst时间内读出的数据，多余的数据需要能缓冲下来，让接收端在剩下空闲的时间能从容地把多余的数据读出来。

公式

fifo_depth = burst_length - burst_length * (r_clk/w_clk) * rd_rate
其中：
burst_length——最大突发写长度
w_clk——写时钟频率 ,
r_clk——读时钟频率 ,
rd_rate——读写速率

1.写时钟快于读时钟，写和读的过程中没有空闲周期，在burst时，读和写都在各自的时钟内连续进行；

在这里插入图片描述
图片所示为：
burst_length=120；w_clk=80MHz；r_clk=50MHz;
则：
总传输数据为 120
写入时间为 120/80MHz=1500ns
该时间段（1500ns）可以读出的数据为 1500ns50MHz =75
多余的数据为 120-75=45
所以:
FIFO深度为 fifo_depth = burst_length - burst_length * (r_clk/w_clk) =120-12050/80=45

2. 写时钟频率大于读时钟频率，但是读写的过程中存在空闲周期

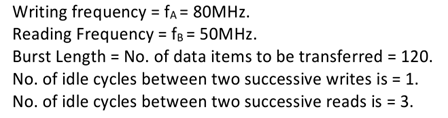

在这里插入图片描述
图片所示为：
两个写时钟周期写一个数据
四个读时钟周期读一个数据
则：
写时钟等效频率为： fW=fA/2=40MHz
读时钟等效频率为： fR=fB/4=12.5MHz
所以：
最小深度为：120-120*(fR/fW)=120-120*12.5/40=82.5

3.写时钟慢于读时钟，且读写过程没有空闲周期

这种情况下永远不会发生数据丢失的情况，fifo深度为1。

4.写时钟频率小于读时钟频率，但是读写的过程中存在空闲周期

fA < fB with idle cycles in both write and read (duty cycles of wr_enb and rd_enb can also be given in these type of questions).
Writing frequency = fA = 30MHz.
Reading Frequency = fB = 50MHz.
Burst Length = No. of data items to be transferred = 120.
No. of idle cycles between two successive writes is = 1.
No. of idle cycles between two successive reads is = 3.

这个case看似是写慢读快，但是因为有idle周期的存在导致

写时钟的等效频率为fW=fA/2=15MHzfW=fA/2=15MHz
读时钟的等效频率为fR=fB/4=12.5MHzfR=fB/4=12.5MHz
最小深度为120−120/fW∗fR=20

5. 读写时钟速率相同，且无空闲时钟

如果读写时钟之间没有相位差，则不需要FIFO就可以进行读写；
如果二者存在相位差，只需要FIFO深度为1即可

6. 特定条件下，最坏情况分析FIFO最小深度

”背靠背“的情形下是FIFO读写的最坏情形，burst长度 B = 2*n
Writing Data = 80 DATA/100 Clock (Randomization of 20 Data’s)
Outgoing Data= 8 DATA/10 Clock.
Burst size = 160

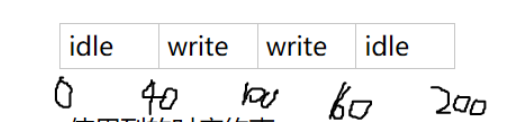

“背靠背”情况，此时最恶劣的情况是第一次100个写周期内后80个周期连续写入80个数据和第二次100个写周期内前80个周期连续写入80个数据，如下图所示。故上述最恶劣情况下的连续写入160个数据后FIFO内缓存数据最多。计算此时写入数据-该阶段读出数据即为FIFO的最小深度。
在这里插入图片描述
