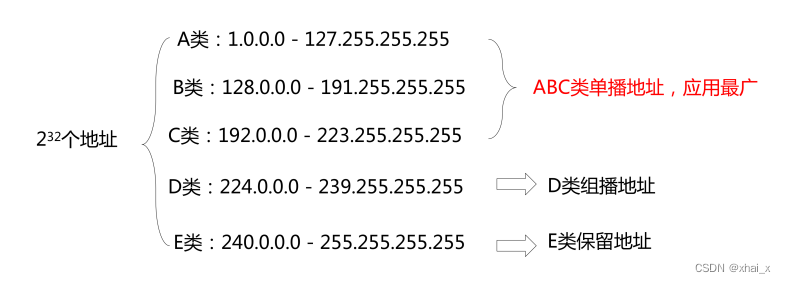

1、IP格式报文

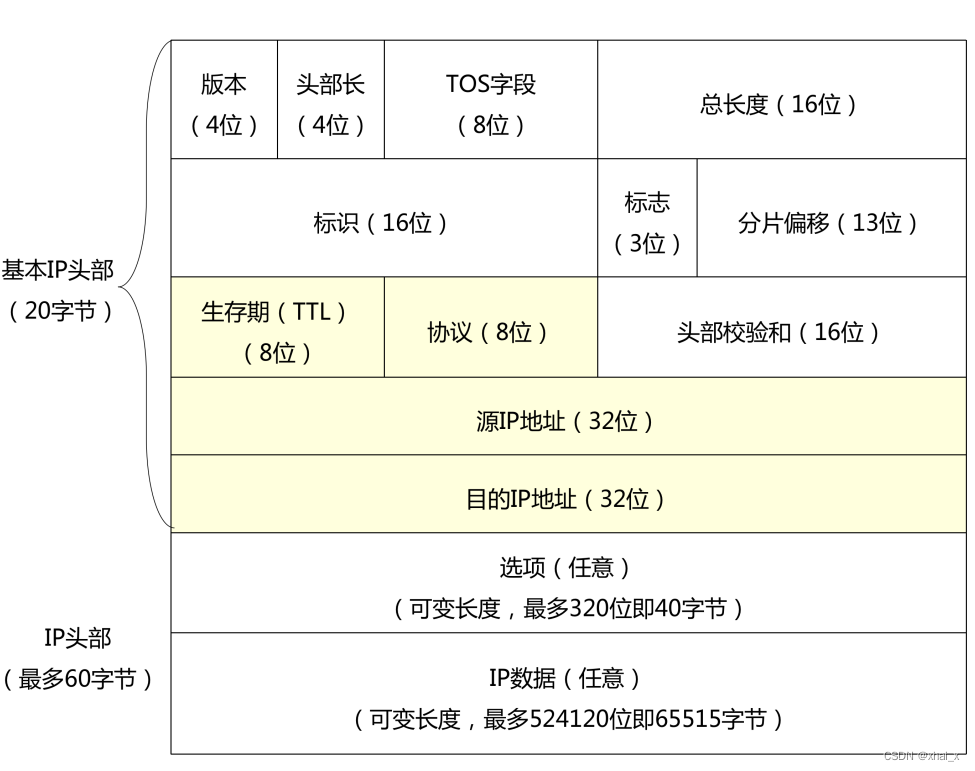

IPv4报文格式

可参考：IPv4报文格式详解和报文示例_ipv4报文结构_柒烨带你飞的博客-CSDN博客

头部长度（IHL）:最小值为5，最大值为15，单位为4字节。

最小为5，即5×32bit=160bit=20字节

最大为15，表示15×32bit=480bit=60字节。

TOS：为区分服务字段，用于区分服务类型，即QoS字段。

总长度字段：IPv4数据报文的总长度。

标识：主机发送IP报文的序号，每发送一次+1。

生存期（TTL）：用于设置一个数据包可经过的路由器数量的上限，每经过一台路由器减一。

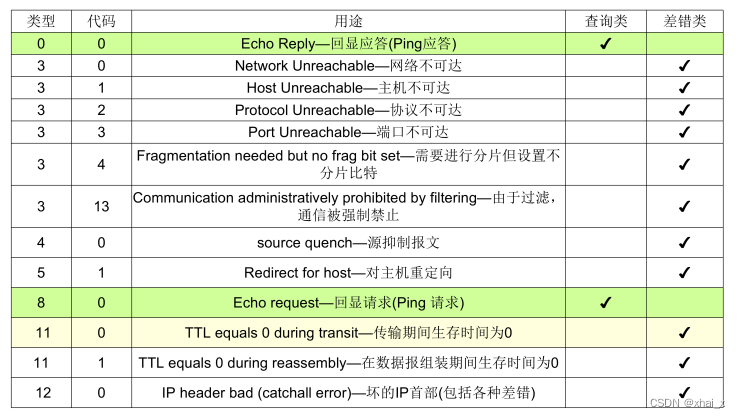

协议字段：包含一个数据，标识数据报有效载荷部分的数据类型，最常用的值为1（ICMP）\17(UDP)\6(TCP)。

头部校验和：仅计算IPv4头部，不检查数据有效载荷部分的正确性，当TTL减一时，头部校验和必须重新计算。

2、IP分片与计算

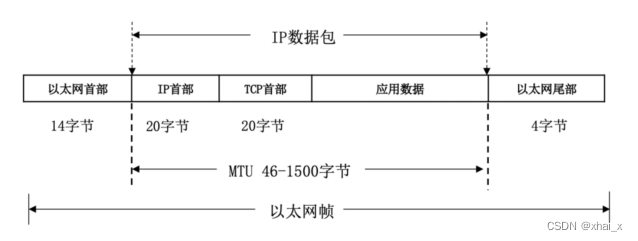

IP报文最大65535字节，而以太网MTU为1500字节。

片段偏移(Fragment Offset)：

片偏移以8个字节为偏移单位。这就是说，每个分片的长度一定是8字节（64位）的整数倍。

MF:标志位flag。

MF=1即表示后面“还有分片”的数据报。
        MF=0表示这已是若干数据报片中的最后一个。
         ②标志字段中的一位记为DF(Don’t Fragment)，意思是“不能分片”。
         只有当DF=0时才允许分片。

数据长度：不包含IP报头的长度，一般为20字节。

总长度：MTU长度和给定的数据长度。

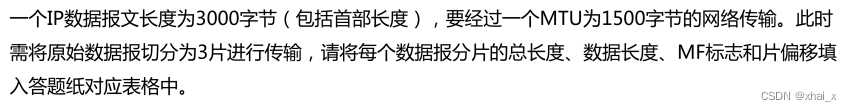

例题1：

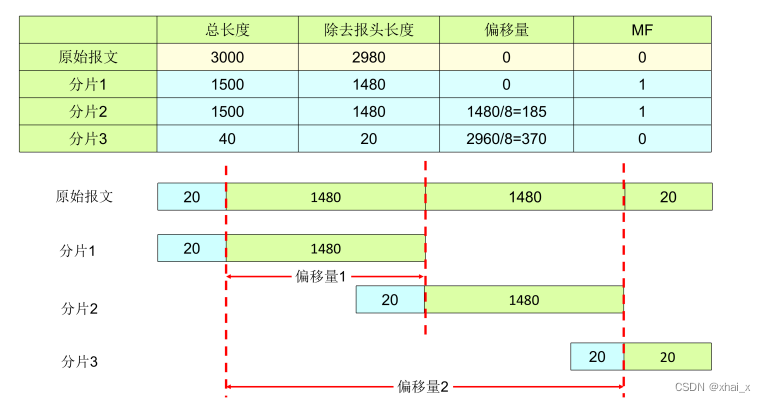

解答：
IP报头长度=20，TCP长度=20
因为片偏移量以8字节为单位，所以要求偏移量都要除以8

ip数据报长度=3000字节，MTU总长度=1500字节
IP数据报长度： 3000-20=2980字节  MTU数据长度： 1500 - 20 = 1480字节

1》用MTU数据长度除以8 ： 1480/8 = 185 (比较常见的数值)  一般向下取整
2》一个片偏移最大的长度为 185 * 8 = 1480 （为数据包真实长度）
此时进行数据部分划分：1480 + 1480 + 20 = 2980 （此处为数据长度，不加上IP头部长度）
第一个 1480 MF = 1    偏移量 = 0/8
第二个 1480 MF = 1    偏移量 = 1480/8=185
第三个 20   MF = 0    偏移量 = 2*1480/8=370   注意（此处为MF的次数除以8）
MF=1时 表示不能再次分片了。

表格描述

例题2：

ip数据报长度=1500字节，MTU总长度=1024字节
IP数据报长度： 1500 - 20 = 1480字节  MTU数据长度： 1024 - 20 = 1004字节

1》用MTU数据长度除以8 ： 1004/8 = 125 一般向下取整
2》一个片偏移最大的长度为 125 * 8 = 1000 （为数据包真实长度）
此时进行数据部分划分：1000 + 480 = 1480 （此处为数据长度，不加上IP头部长度）
原始数据包 1480  MF=0 偏移量=0
数据包1 1000 MF = 1  偏移量 = 0/8
数据包2 480  MF = 0  偏移量 =  1000/8=125   （用IP数据包总长度1480 - 第三个数据包总长度480）

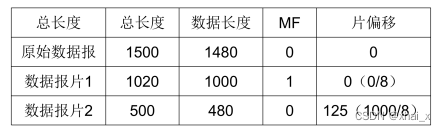

表格描述：
