软考网工（动态路由协议）

1、动态路由协议分类

        距离矢量路由协议的特点：周期性的更新（广播）整张路由表。

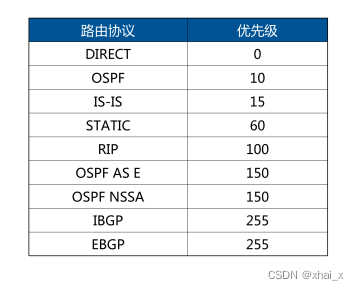

路由优先级（以华为为例）

·





1》RIP：路由信息协议：Routing Information Protocal

        内部网关协议，距离矢量路由协议。华为设备上优先级为100。

        计算跳数：最大为15跳，16跳为网络不可达。一般用于小型网络。

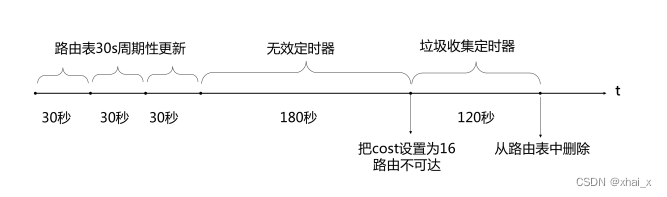

        几个时钟：30S周期性更新路由表，180S无更新表示不存在，300S删除路由表。

        支持等价负载均衡和链路容易，使用UDP520端口。

        以跳数作为度量值，有时候链路带宽很低，但是依然会被选中。

 RIPv1和RIPv2对比：



 RIP防环机制：

        1、最大跳数：当一个路由条目发送出去会自加1跳，跳数最大为16跳，意味着不可达。

        2、水平分割：一条路由信息不会发送给信息的来源。

        3、反向毒化的水平分割：把从邻居学到的路由信息设置为16跳，在发送给那个邻居。

        4、抑制定时器和触发更新也可以防止环路。

2》、OSPF：open Shotest Path First 开放式最短路径优先协议。

        内部网关协议：OSPF是一种链路状态路由协议。

        华为设备上，OSPF优先级为10，Extetnal150

        路由器之间交互的是链路状态信息，而不是直接交互路由。

        采用SPF算法（迪杰斯特拉Dijkstra）计算达到目的地的最短路径。

        支持VLSM，支持手工路由汇总。

        触发式更新、分层路由、支持大型网络。

        骨干区域用0表示。

        点对点网络上，每10S发送一次HELLO包，在NBMA网络上，每30S发送一次，Deadtime为hello时间的4倍。

特点：

        1、使用范围广，支持各种规模的网络。

        2、快速收敛，拓扑发生变化时，立即发送更新报文，是变化在自治系统中同步。

        3、无自环：使用SPF最短路径树算法进行路由计算，不会产生环路。

        4、区域划分：划分区域来管理，链路状态数据库只需和区域内其他路由器保持一致即可，减小对路由器内存和CPU的消耗，同时，区域间传送的路由信息减小，降低网络带宽占用。

OSPF Cost:

        1、使用，Cost开销作为路由度量值。

        2、OSPF接口Cost=100M/接口带宽，其中100M为OSPF参考带宽（reference-bandwidth）,可修改。

        3、每一个激活OSPF的接口都有一个Cost值。

        4、一条OSPF路由的cost由该路由从起源一路到达本地的所有入接口Cost值的总和。

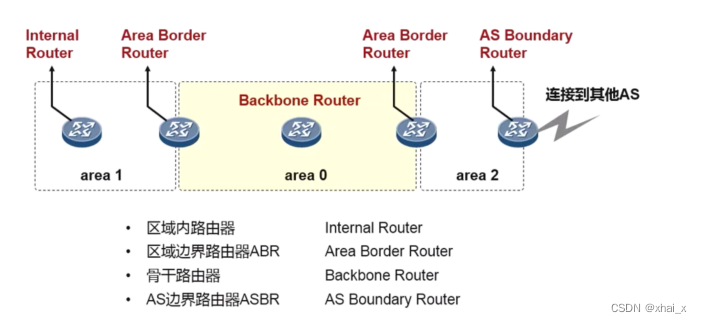

角色：

 OSPF常见的组播协议：

        224.0.0.1：字按本地子网的所有主机

        224.0.0.2：在本地子网的所有路由器

        224.0.0.5：运行OSPF协议的路由器，指所有路由器，用于发现建立邻居。

        224.0.0.6：OSPF指定/备用指定路由器DR/BDR

3》、BGP与IS-IS

        BGP：（border Gateway Protocol,边界网关协议）外部网关协议，用于不通自治系统AS之间寻找最佳路由。

        通过TCP179端口建立连接，支持VLSM和CIDR，是一种路径矢量路由协议，最新版是BGP4，而BGP4+支持IPV6。

        Open建立邻居关系，Keepalive周期性探测邻居存活。

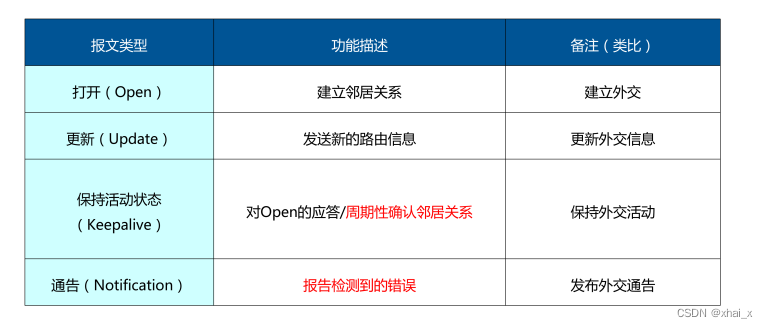

        四个报文：



 BGP选路规则：



 IS-IS：

       1、 IS-IS ( Intermediate system to intermediate system，中间系统到中间系统）内部网关协议，是电信运营商普遍采用的内部网关协议之一，也是一个分级的链路状态路由协议。

       2、 与OSPF相似，它也使用Hello协议寻找毗邻节点。

       3、与大多数路由协议不同，IS-IS直接运行于链路层之上。

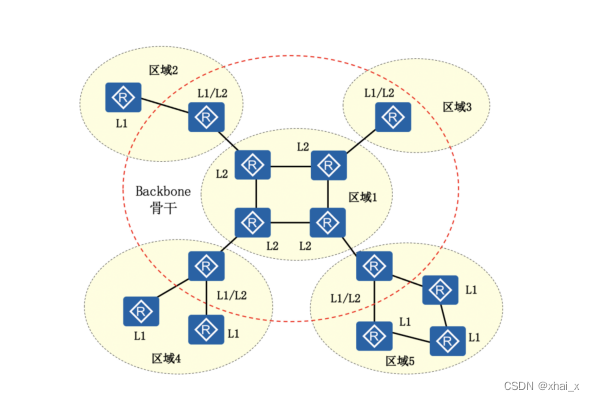

       4、IS-IS具有层次性，分为两层Level-1和Level-2。
                Level-1 ( L1)是普通区域(Area)，Level-2 ( L2)是骨干区(Backbone)。
                骨干区Backbone是连续的Level-2路由器的集合，由所有的L2(含L1/L2)路由器组成，L1和L2运行相同的SPF算法，一个路由器可能同时参与L1和L2。
