【Flink状态】FsStateBackend 下 ValueState > MapState

背景：

对程序进行状态后端替换（Rocks —> Fs）时，程序产生了背压。（状态开启了TTL）

分析办法：

利用Arthas生成CPU采样火焰图，分析是否存在性能瓶颈。

分析过程

发现问题

CPU火焰图
在这里插入图片描述
明显看出来，程序在处理MapState时，进行TTL处理时，花费了大量时间，成为了性能瓶颈。

程序主要处理逻辑（已模糊化）：
	1、将用户按用户组KeyBy(通过用户ID取余1000);
	2、利用MapState存储状态，该状态存储了多个用户数据；（1万用户/Key）

源码分析

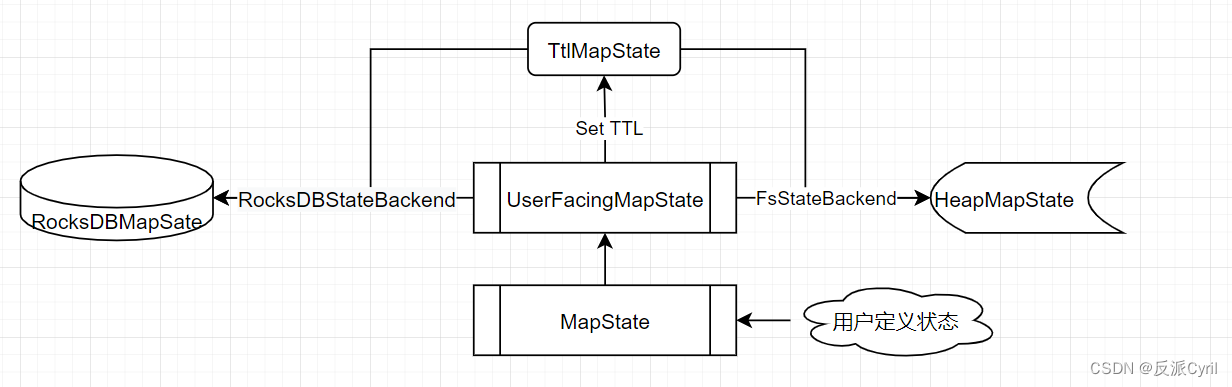

MapState的底层对象。

在这里插入图片描述
如图，无论是Fs还是RocksDB，都采用TtlMapState封装。
当对MapState进行读取, 通过getWrapped拿到封装后的TtlValue返回，里面包含userValue、lastAccessTimestamp，即用户存储的状态，以及最后一次访问时间（用于判断是否过期）；

org.apache.flink.runtime.state.ttl.TtlMapState

@Override
	public UV get(UK key) throws Exception {

		TtlValue<UV> ttlValue = getWrapped(key);
		return ttlValue == null ? null : ttlValue.getUserValue();
	}

	private TtlValue<UV> getWrapped(UK key) throws Exception {

		accessCallback.run();
		return getWrappedWithTtlCheckAndUpdate(
			() -> original.get(key), v -> original.put(key, v), () -> original.remove(key));
	}

TTL处理的主要逻辑就在getWrapped。
其中getWrappedWithTtlCheckAndUpdate，逻辑：对指定Key数据进行过期删除及返回状态，同时对Key的TTL进行更新（读是否更新取决于是否配置StateTtlConfig.UpdateType.OnReadAndWrite）。

org.apache.flink.runtime.state.ttl.AbstractTtlDecorator

<SE extends Throwable, CE extends Throwable, CLE extends Throwable, V> TtlValue<V> getWrappedWithTtlCheckAndUpdate(
		SupplierWithException<TtlValue<V>, SE> getter,
		ThrowingConsumer<TtlValue<V>, CE> updater,
		ThrowingRunnable<CLE> stateClear) throws SE, CE, CLE {

		TtlValue<V> ttlValue = getter.get();
		if (ttlValue == null) {

			return null;
		} else if (expired(ttlValue)) {

			stateClear.run(); // 执行删除 () -> original.remove(key)
			if (!returnExpired) {
    // 若配置了不返回过期状态，则会直接返回null
				return null;
			}
		} else if (updateTsOnRead) {

			updater.accept(rewrapWithNewTs(ttlValue));
		}
		return ttlValue;
	}

每次获取数据时必定会调用put方法，将状态放入（无论读写）。

org.apache.flink.runtime.state.ttl.TtlMapState

@Override
	public void put(UK key, UV value) throws Exception {

		accessCallback.run();
		original.put(key, wrapWithTs
