跟着GPT学习——运行时验证（一）

我觉得GPT老师的语言功底比大多数的博客主要好（包括我自己），阅读起来更易理解，而且哪里不明白还可以直接问gpt老师，孜孜不倦，尽心尽责，全天待命，究极贴心。有这么厉害的一个老师，不学习简直暴殄天物。

于是乎我准备立一个flag，挑战跟着GPT老师学习365天，每天我都会整理自己的学习心得和脉络（文字大部分都是GPT直接生成的，我觉得比我自己写肯定好多了）感谢gpt老师！跪谢

运行时验证

1. 软件开发过程（Software Development Process）

需求捕获和分析（Requirements Capture and Analysis）

• 过程描述：需求捕获和分析是软件开发的初始阶段，目标是理解和定义系统的功能和非功能需求。这一过程包括将非正式的需求逐步转换为正式的规格说明，并确定应用特定的属性。
• 关键活动：
  • 从非正式到正式的转换（Informal to formal）
  • 确定应用特定的属性（Application-specific properties）
• 使用的语言：计算树逻辑（CTL, Computational Tree Logic）

设计规格和分析（Design Specifications and Analysis）

• 过程描述：设计规格和分析阶段旨在创建系统的详细设计模型，并使用各种分析技术验证设计的正确性。
• 关键活动：
  • 使用正式建模记号（Formal modeling notations）
  • 应用分析技术（Analysis techniques）
• 使用的建模语言：CCS，CSP，Kripke
• 验证技术：模型检查（Model Checking）

实现（Implementation）

• 过程描述：实现阶段将设计转化为实际的代码，可以通过手动或自动化工具生成，并进行代码的验证和测试。
• 关键活动：
  • 手动/自动代码生成（Manual/automatic code generation）
  • 代码验证（Validation）
• 使用的编程语言：Java, C, C++等
• 验证技术：测试生成（Test Generation），运行时验证（Runtime Verification）

2. 动机（Motivation）

• 当前验证技术的局限性：
  • 模型检查（Model Checking）：尽管模型检查在提供设计保证方面非常有效，但它在处理大型系统时面临扩展性问题。
  • 测试（Testing）：测试可以直接验证实现，但通常是不完整的，不能提供全系统的保证。

3. 模型检查（Model Checking）

优点（Pro）

• 形式化（Formal）：使用严格的数学方法验证系统。
• 完整性（Complete）：提供系统设计阶段的完整性保证。

缺点（Con）

• 扩展性差（Doesn’t scale well）：在大型系统中应用效果不佳。
• 仅检查设计（Checks design, not implementation）：主要集中在设计阶段，而不是实际实现。

4. 测试（Testing）

优点（Pro）

• 良好的扩展性（Scales well）：适用于大规模系统。
• 直接测试实现（Tests an implementation directly）：对实际代码进行测试。

缺点（Con）

• 非形式化（Informal）：测试通常不是基于严格的数学模型。
• 不完整（Incomplete）：不能提供全系统的保证。

5. 运行时验证（Runtime Verification）

验证过程（Verification Process）

1. 指定正式需求（Specify formal requirements）：定义系统需要满足的正式需求。
2. 提取执行信息（Extract information from current executing program）：从正在执行的程序中提取必要的信息。
3. 检查执行（Check the execution against formal requirements）：将提取的信息与正式需求进行比较，检查系统是否满足需求。

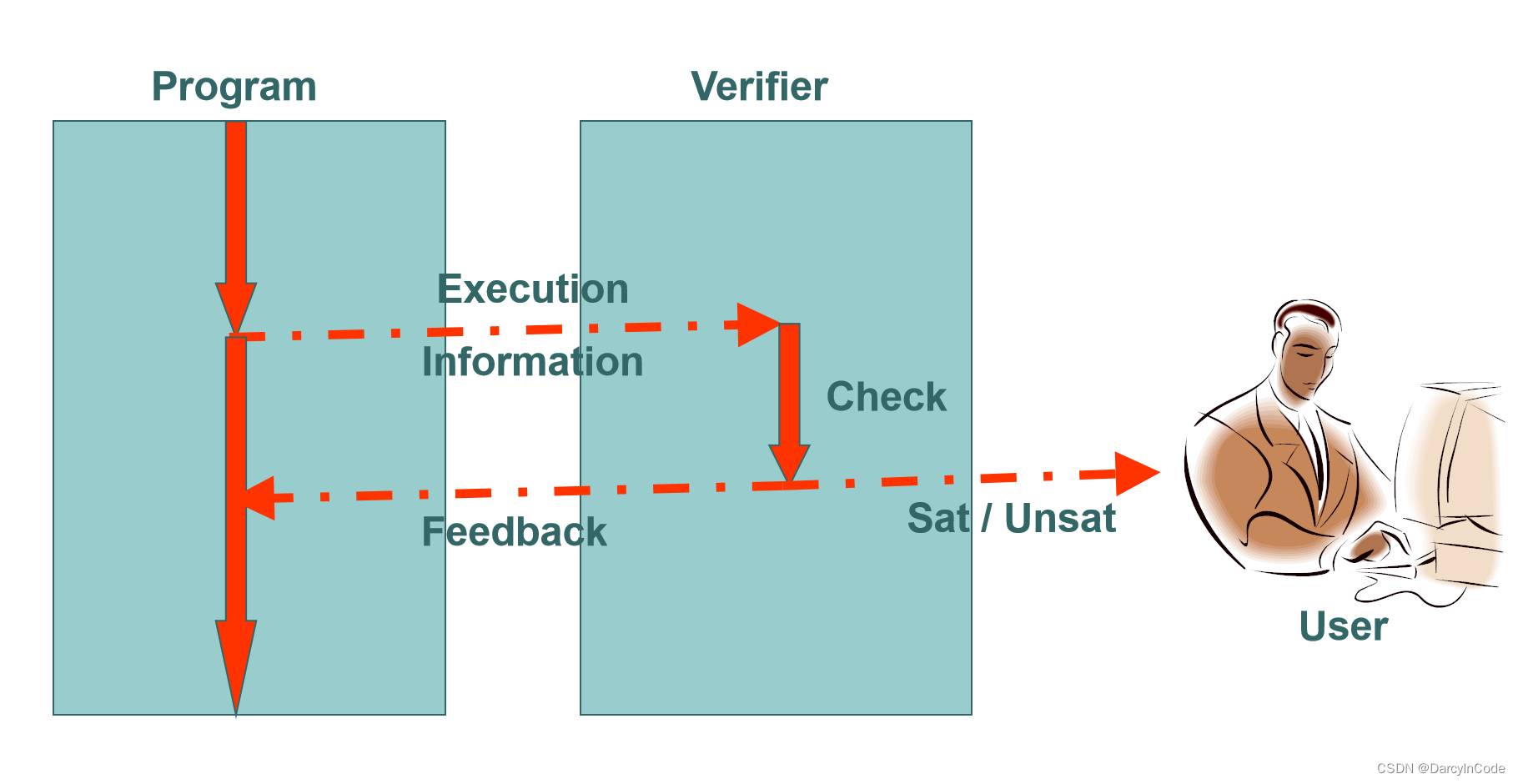

运行时验证流程图（Runtime Verification Flowchart）

• 程序（Program）：执行并生成信息。
• 验证器（Verifier）：检查执行信息，判断系统是否满足需求。
• 用户（User）：根据验证结果（满足/不满足）进行调整和反馈。


运行时验证特点（Runtime Verification Characteristics）

• 形式化（Formal）：基于正式的验证方法。
• 实施阶段进行（Done at implementation）：在系统实现阶段进行验证。
• 不完整（Not complete）：只针对当前执行提供保证，而不是全系统的保证。

通过以上讲义内容，学生们可以深入了解软件开发过程中的不同验证技术，包括模型检查和测试的优缺点，以及运行时验证的工作原理和特点。希望这些内容能够帮助你在课堂上更好地理解和应用这些验证技术。

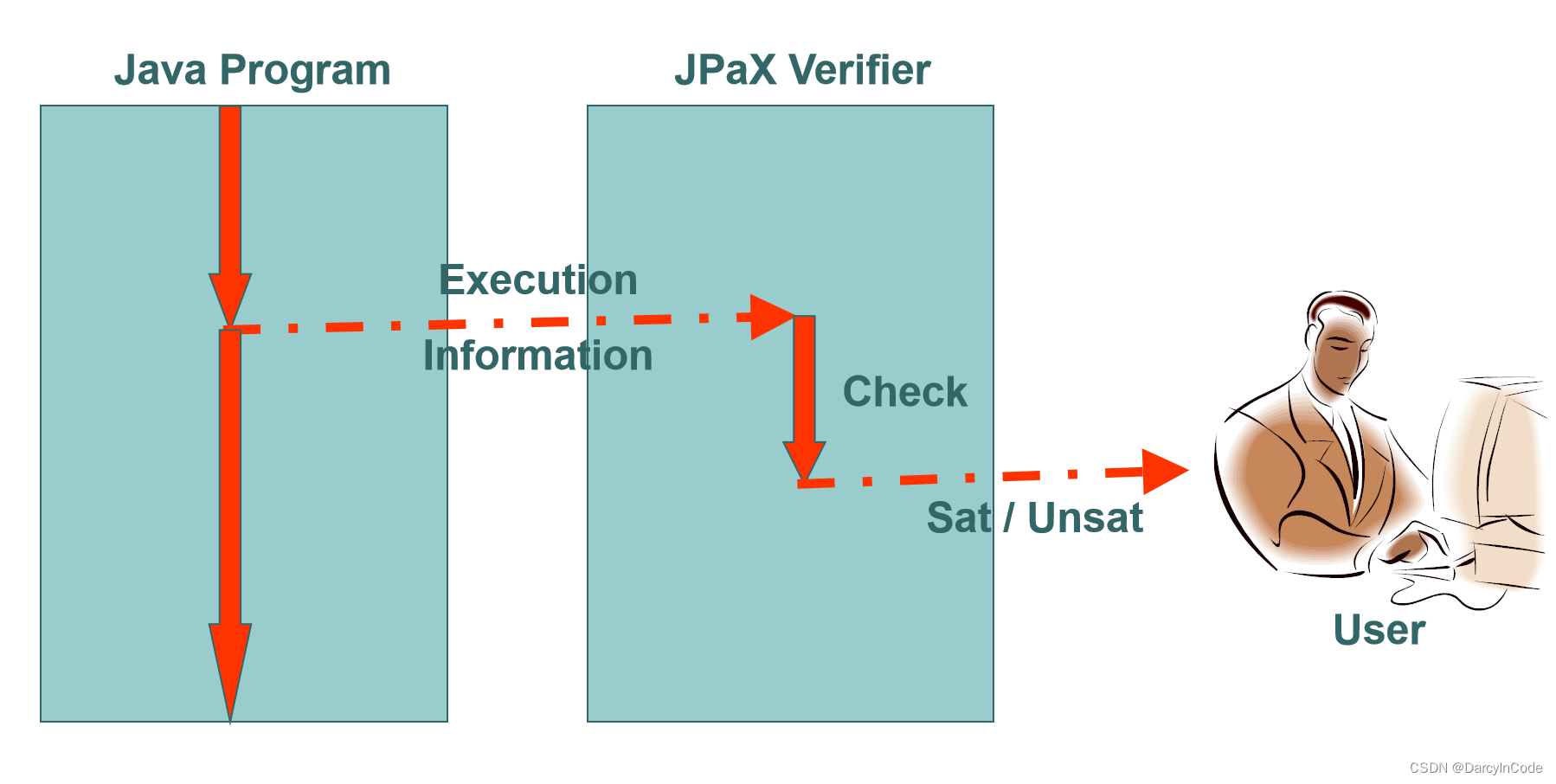

JPaX

📜 JPaX简介

JPaX 是一个设计用来监控和分析Java程序执行情况的工具。它有两个主要目的：

1. 程序测试：在测试阶段获取关于程序执行的信息。
2. 安全关键系统：在运行过程中实时监控安全关键系统。

---

🔍 JPaX的关键特性

1. 执行检查：

   • 在测试过程中，JPaX提供程序执行情况的洞察。
   • 在运行过程中，它帮助监控安全关键系统。


2. 事件提取：

   • JPaX从执行中的程序中提取有趣的事件以供进一步分析。

3. 事件检查：

   • 使用基于逻辑的监控和错误模式分析。
   • 特别检查：
     • 死锁：当两个或更多进程因为互相等待资源而无法继续执行的情况。
     • 数据竞争：多个线程同时访问和试图修改共享数据的情况。

---

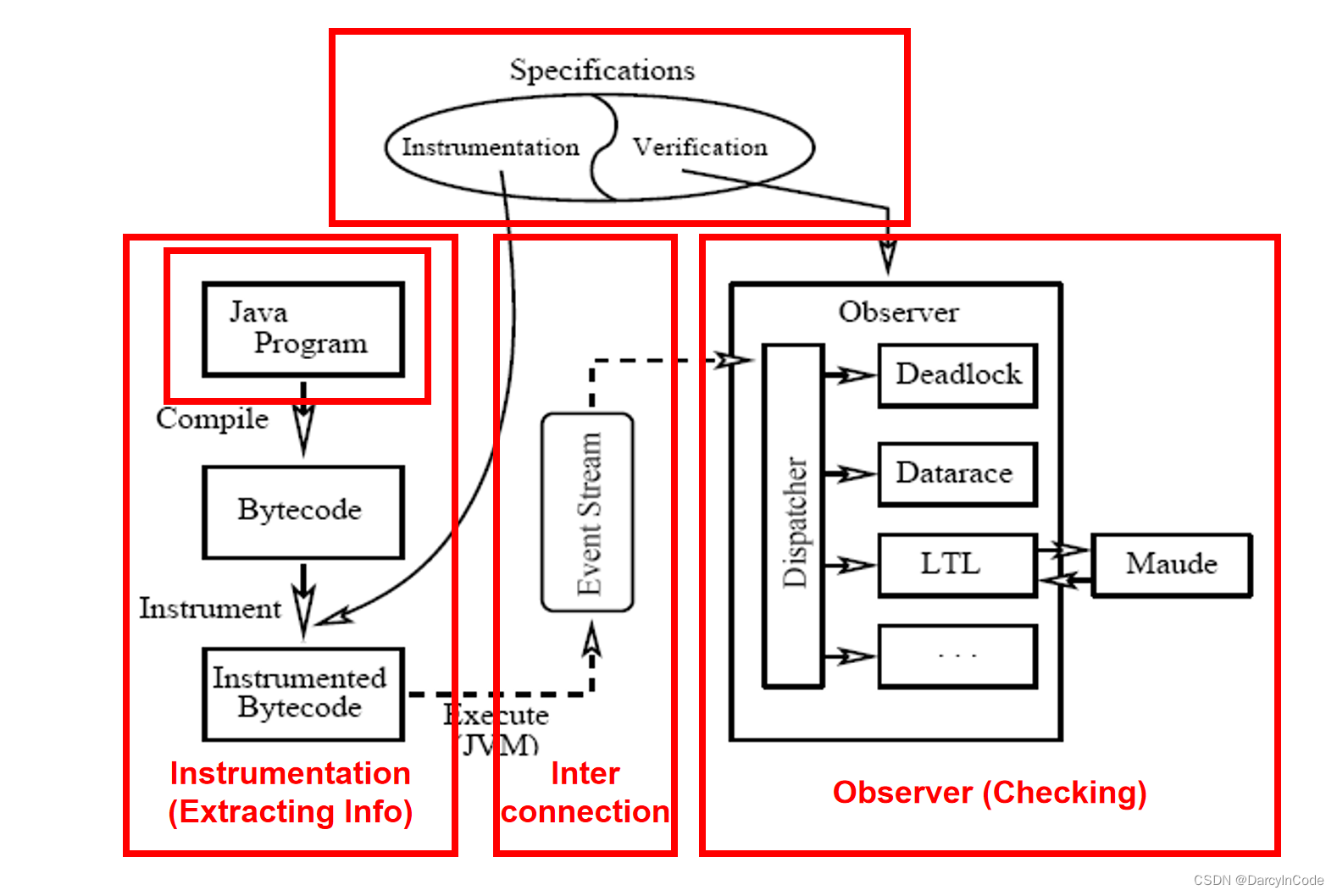

🔄 JPaX验证器

JPaX验证器由三个主要模块组成：

1. 插装模块（提取信息）：

   • 负责检查Java字节码。
   • 根据插装规范在指定位置插入代码。
   • 这个过程使得提取必要的信息以进行运行时验证成为可能。

2. 互连模块：

   • 作为插装模块和观察器模块之间的桥梁。
   • 促进提取事件数据流向观察者。

3. 观察者模块（检查）：

   • 包含用于检查不同类型错误的子组件，如死锁和数据竞争。
   • 使用工具如Maude和线性时序逻辑（LTL）进行逻辑分析。


---

📊 详细组件

1. 插装模块：

   • 输入：Java字节码和插装规范。
   • 过程：
     • 检查字节码。
     • 在指定点插入基于逻辑或错误模式分析的代码。
     • 将提取的信息发送给观察者。

2. 观察者模块：

   • 组件：
     • 分发器：将事件流路由到适当的检查器。
     • 检查器：用于死锁、数据竞争等检查的模块。
     • 工具：包括用于形式分析的Maude和用于时序逻辑验证的LTL。

---

JPaX的动机

当前技术的局限性：

• 模型检查：

  • 有效但不适用于大规模系统。
  • 集中于设计而非实现。

• 测试：

  • 适用性广但不正式。
  • 不完整，只提供部分系统保证。

---

🛠️ JPaX 插装和验证过程详解

📘 图片1：逻辑插装代码

原始代码:

class C {
  int x;
  main() {
    x = -1;
    x = -2;
    x = 1;
    x = -3;
  }
}

插装后的代码:

class C {
  int x;
  main() {
    x = -1;
    send(x, -1);
    x = -2;
    send(x, -2);
    x = 1;
    send(x, 1);
    x = -3;
    send(x, -3);
  }
}

说明:

• 插装过程通过向代码中插入监控代码来提取变量 x 的变化信息。
• 插装规范中定义了监控对象 C.x，并检查命题 A 是否满足 C.x > 0。
• 每次变量 x 变化时，都会通过 send(x, value) 函数发送当前的值到观察者。

发送到观察者的信息:

[(x, -1), (x, -2), (x, 1), (x, -3)]

---

📘 图片2：不需要发送所有信息

优化后的插装代码:

class C {
  int x;
  main() {
    x = -1;
    eval(x, -1);
    x = -2;
    eval(x, -2);
    x = 1;
    eval(x, 1);
    x = -3;
    eval(x, -3);
  }
}

说明:

• 通过使用 eval(x, value) 函数，只发送命题 A 是否为真的信息，而不是所有变量变化信息。
• 观察者只会接收到命题 A 的状态变化。

发送到观察者的信息:

[(A, false), A, A]

---

📘 图片3： eval(x, value) 函数解析

作用:

• 检查与变量 x 相关的所有命题 P。
• 评估命题 P 的值（真或假）。
• 如果 P 没有值，发送事件 (P, P_val) 到观察者。
• 否则，如果 P 的值发生变化，发送 P 到观察者。

流程:

1. 检查命题 P。
2. 使用 x 的当前值评估 P。
3. 根据 P 的值是否变化决定是否发送信息。

---

📘 图片4：错误模式插装代码

说明:

• 代替向观察者发送命题，发送特定的错误事件。
• 事件包括：获取锁（死锁、数据竞争）、释放锁（死锁、数据竞争）、访问变量（数据竞争）。

错误事件:

• 获取锁时发送事件（检测死锁、数据竞争）。
• 释放锁时发送事件（检测死锁、数据竞争）。
• 访问变量时发送事件（检测数据竞争）。

---

JPaX的功能:

• 执行检查：在测试和运行过程中监控程序。
• 事件提取：从执行的程序中提取有趣的事件。
• 事件检查：使用逻辑监控和错误模式分析检查事件。

插装技术:

• 在代码中插入监控代码，提取和发送变量变化信息。
• 优化后通过 eval 函数，只发送必要的状态变化信息。

错误模式分析:

• 通过监控锁的获取、释放和变量访问来检测死锁和数据竞争。

知识点:

1. 逻辑插装：插入监控代码，提取并发送变量信息。
2. 优化插装：只发送命题状态变化，减少不必要的信息传输。
3. 错误模式插装：监控锁和变量的访问，检测潜在错误。

---

🔄 互联模块

功能:

• 从Java程序中提取信息并发送到观察者。
• 通过套接字、共享内存或文件传输提取的信息。

提取的信息:

• 事件流。

事件流（Trace）:

• 事件流类似于Kripke结构，用于记录状态变化和事件。

Kripke结构示例:

• 状态节点：N1, N2
• 转移：T1, N2

事件流示例:

[A, false], A, A

---

📊 观察者模块

运行方式:

• 与Java程序并行运行，实时监控和分析程序执行情况。

组件:

1. 基于逻辑的监控：
   • 使用逻辑规则监控程序执行。
2. 错误模式分析：
   • 检测死锁和数据竞争。

工具:

• Maude：用于形式分析。
• LTL：线性时序逻辑，用于验证时序属性。

---
