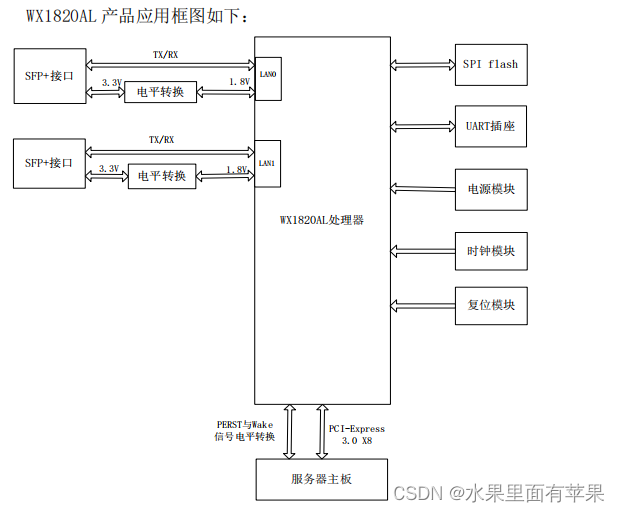

硬件设计-PCIE转万兆网卡设计WX1820

在这里插入图片描述

  1. 上电复位信号，1.8V
    在这里插入图片描述

  2. 预留1K电阻NC上拉1.8V
    在这里插入图片描述

  3. 50M参考时钟输入
    在这里插入图片描述

  4. 预留1K电阻NC上拉1.8V,高有效，有效时跳过外部flsah
    在这里插入图片描述
    5.预留1K电阻NC上拉1.8V,高有效,FLASH的开始地址选择
    在这里插入图片描述

  5. 预留1K电阻NC下拉,高有效。
    在这里插入图片描述

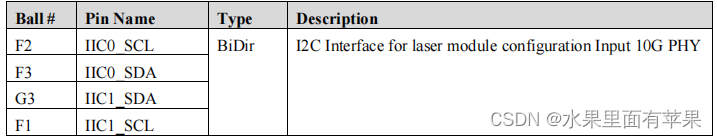

  6. I2C激光模块配置接口，需要上拉4.7K到1.8V
    在这里插入图片描述

  7. 预留1K电阻NC下拉,高有效
    在这里插入图片描述

  8. 预留1K电阻NC上拉1.8V
    在这里插入图片描述

  9. 预留1K电阻NC下拉,高有效
    在这里插入图片描述

  10. H4 G1 预留1K电阻NC下拉。H1 H3 预留1K电阻NC上拉1.8V
    在这里插入图片描述

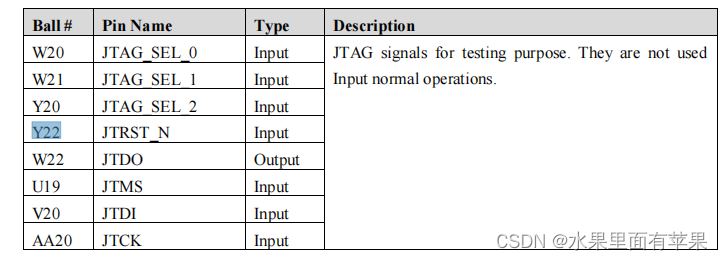

  11. W20 W21 Y20 NC。Y22 AA20 1K下拉，W22 U19 V20 1K上拉1.8V
    在这里插入图片描述

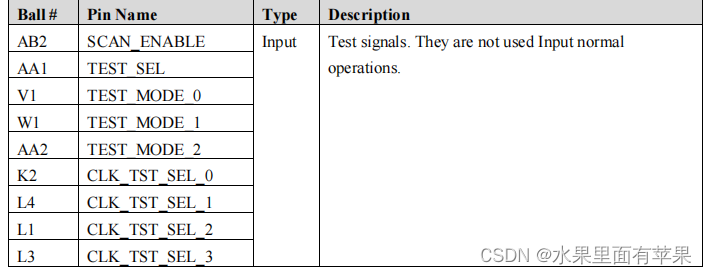

  12. AB2 预留1K电阻NC上拉1.8V,其余NC
    在这里插入图片描述

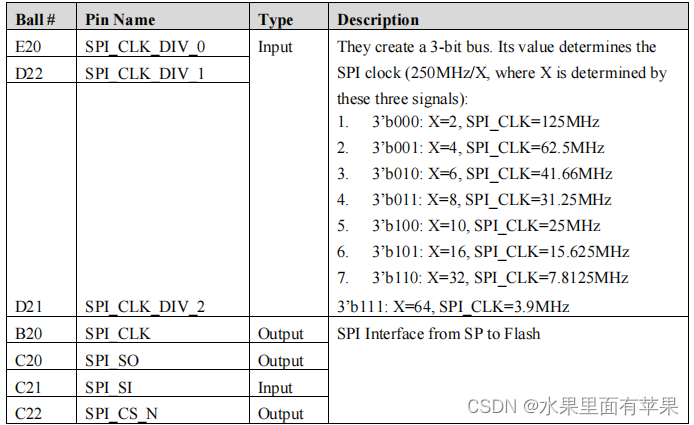

  13. E20 D22 1K上拉1.8V。D21 预留1K电阻NC上拉1.8V。着三个引脚内部默认下拉，用于配置FLASH的速率为31.25MHz。其余引脚为外部flash引脚。
    在这里插入图片描述

  14. 串口输出引脚，预留测试点
    在这里插入图片描述

  15. H6通过磁珠接地，H7通过磁珠接1.8V
    在这里插入图片描述

  16. PCIE外部复位输入，接到CPLD.1.8V电平
    在这里插入图片描述

  17. PCIE唤醒引脚。4.7K上拉1.8V
    在这里插入图片描述

  18. 外部100M时钟输入
    在这里插入图片描述

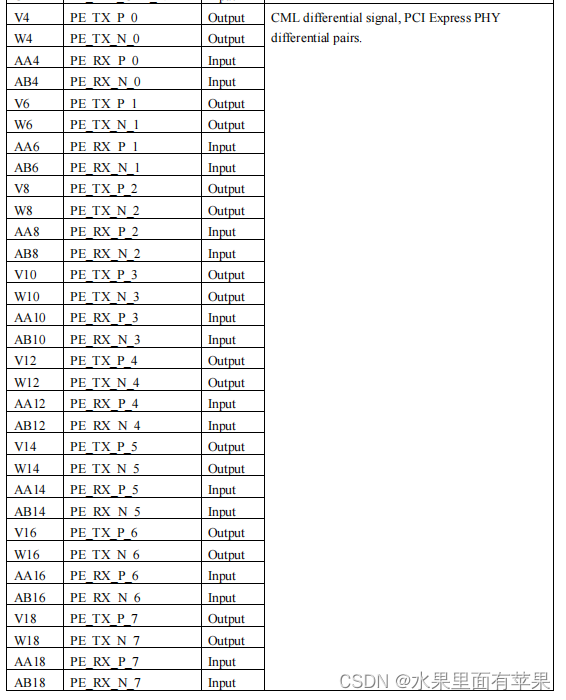

  19. PCIE总线的数据通讯
    在这里插入图片描述

  20. 接200R电阻到地
    在这里插入图片描述

  21. 1K NC到地，预留测试点
    在这里插入图片描述

  22. 1K NC到1.8V
    在这里插入图片描述

  23. pcie有数据传输是信号高，可以外接MOS控制LED
    在这里插入图片描述

  24. 156.25M差分LVDS时钟输入
    在这里插入图片描述
    在这里插入图片描述

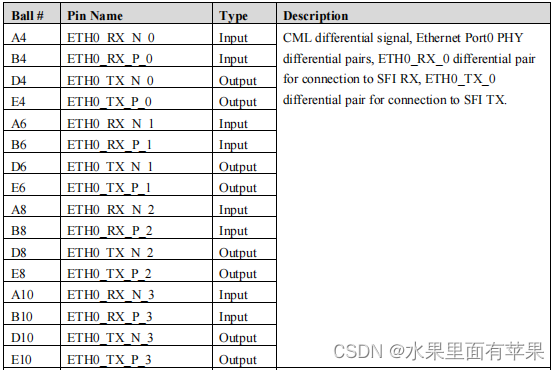

  25. A4 B4 D4 E4 万兆数据接口。其余RX接10K到地，TX为NC
    在这里插入图片描述

  26. A18 B18 D18 E18 万兆数据接口。其余RX接10K到地，TX为NC
    在这里插入图片描述

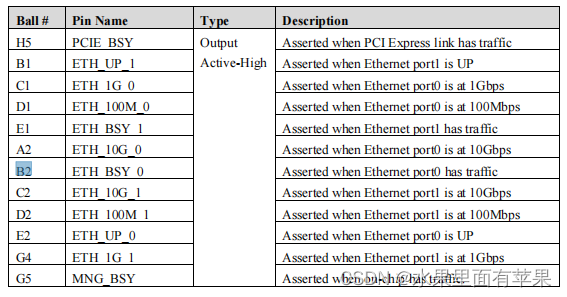

  27. B2 E1有数据传输时，闪亮 ，可以接LED或者接到CPLD。其余引脚分别控制不同的LED指示灯。
    在这里插入图片描述

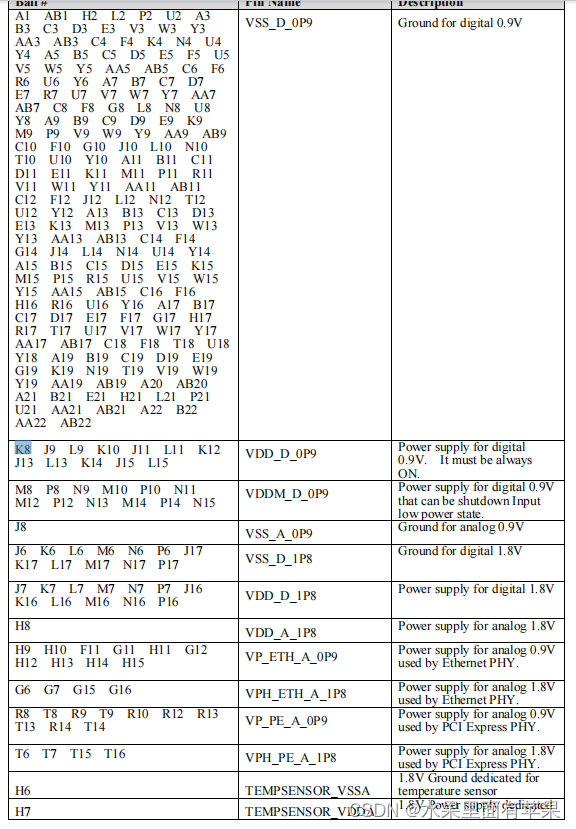

  28. 电源引脚
    在这里插入图片描述

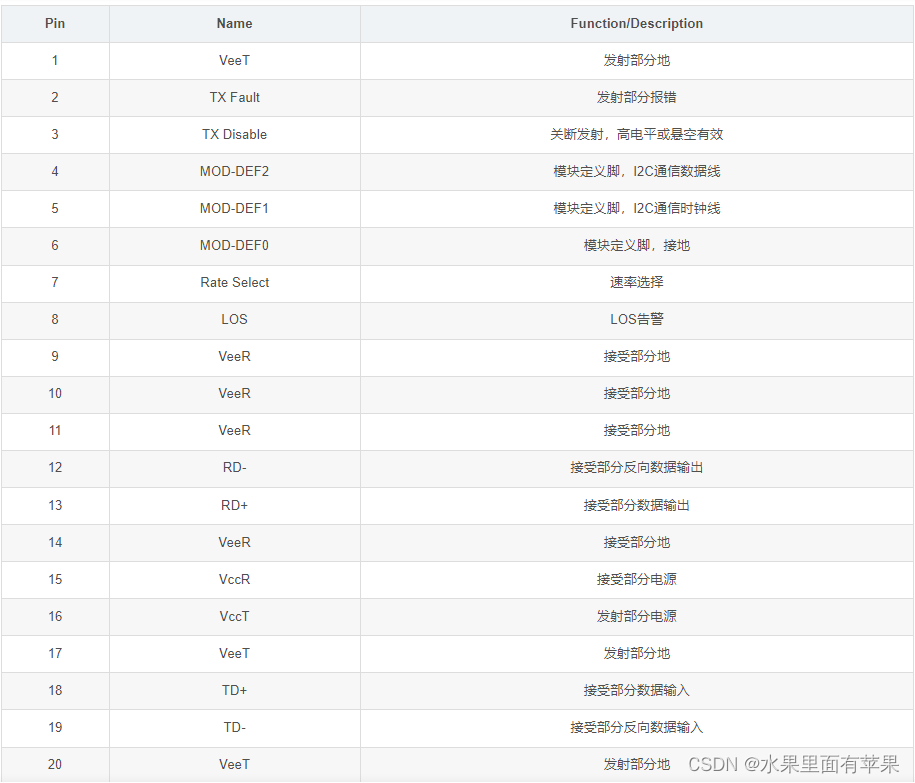

  29. 光模块接口说明
    TX_Fault：发射告警信号，开集/漏极输出，需要在主板上由4.7K~10K电阻上拉至 VCC_Host。高电平：激光器失效。低电平：正常工作
    TX_Disable：发射关断使能输入，需要在模块内由4.7K ~ 10K电阻上拉至VCCT。低电平： 正常工作。高电平：关断。悬空：关断
    LOS：输入光功率异常指示信号，开集/漏极输出，需要4.7K ~ 10K电阻上拉至VCC_Host。高电平告警：输入光功率低于最差接受光功率
    Mod_ABS：光模块存在检测，需要4.7K ~ 10K电阻上拉至 VCC_Host，低电平表示插入光模块
