【Cisco Packet Tracer】WLC配置瘦AP指南

已于 2023-03-14 18:59:58 修改
阅读量8.6k 收藏 68
点赞数 10
文章标签： 网络 运维
于 2022-08-03 22:50:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44505445/article/details/126150308
版权

实验环境

Windows10
Cisco Packet Tracer 8.0

主要流程

  • 添加与配置实验设备
  • WLC 2504 初始化设置
  • WLC 2504 SSID 配置
  • Security 配置
  • LightWeight Access Points 3702i 自动注册

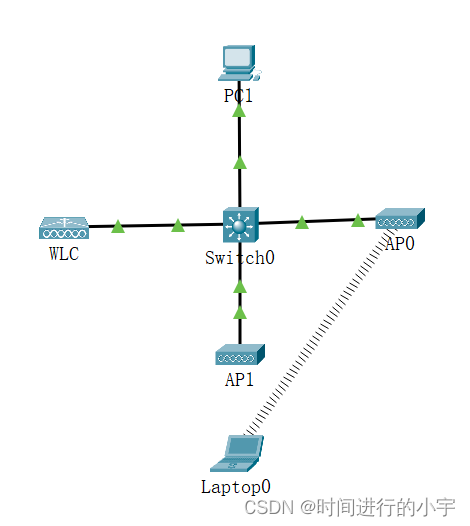

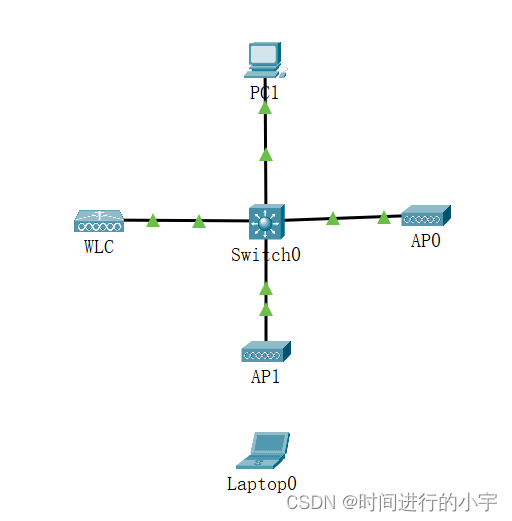

实验拓扑
请添加图片描述

实验步骤

添加设备

  • 添加一台3560-24ps 交换机
  • 添加一台WLC-2504 无线控制器
  • 添加两台3270i AP，连接到交换机
  • 添加一台PC，连接到交换机，用于配置WLC-2504
  • 添加一台Laptop，用于验证无线连接

配置设备

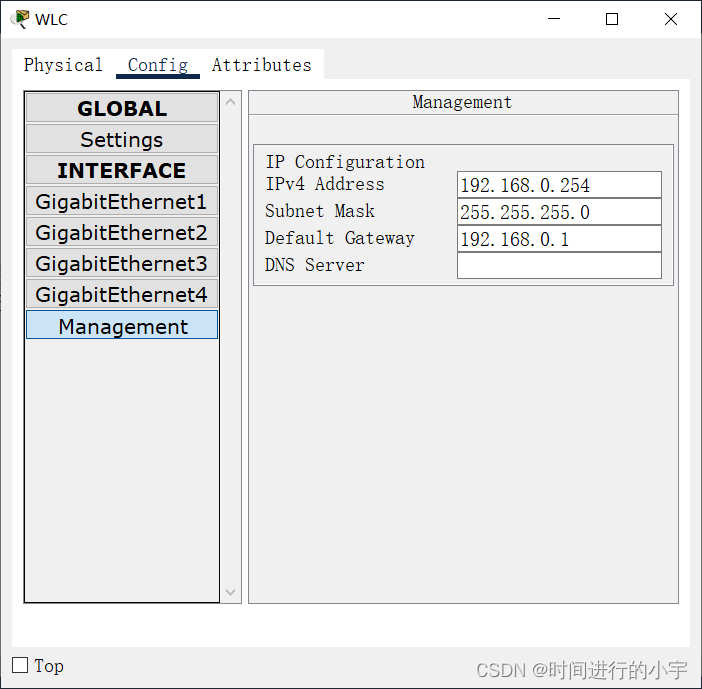

WLC 2504

请添加图片描述

AP0

请添加图片描述
请添加图片描述

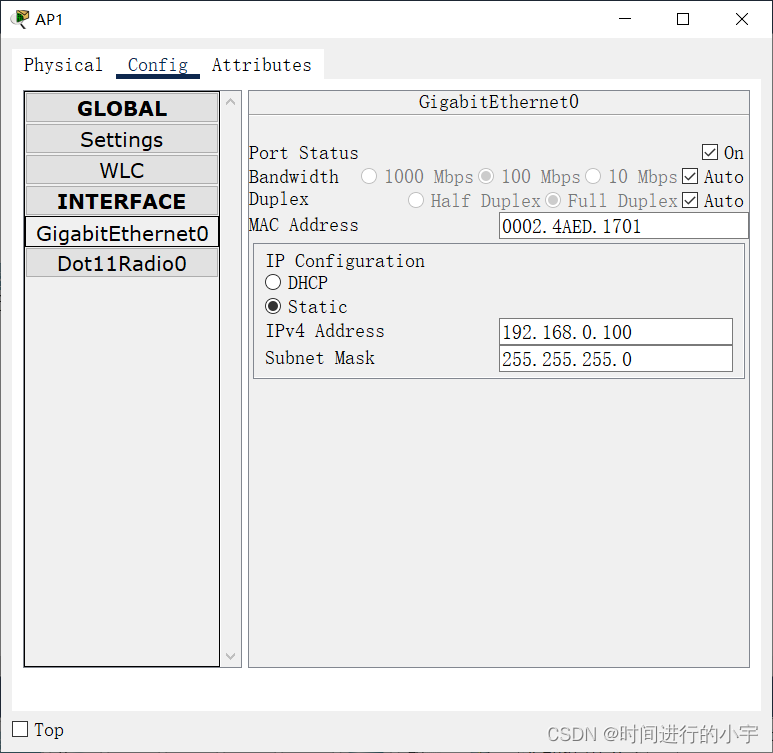

AP1

请添加图片描述请添加图片描述

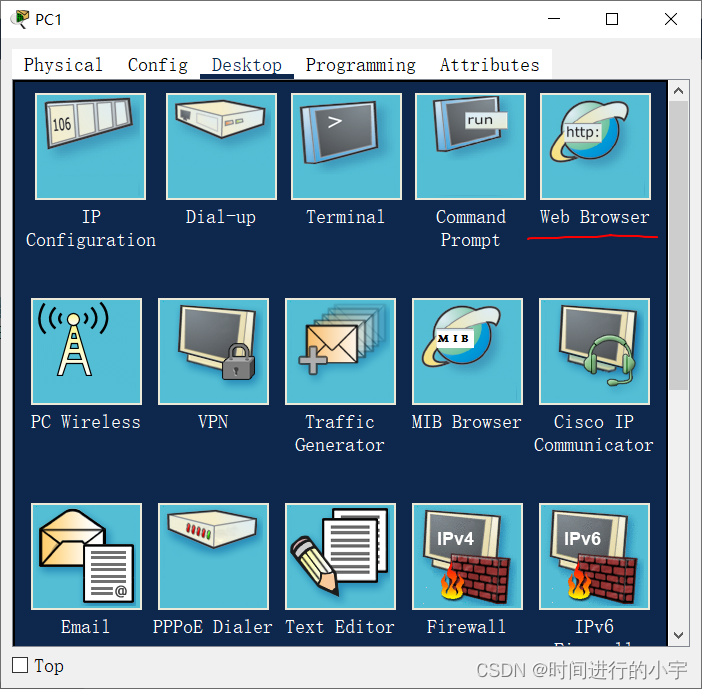

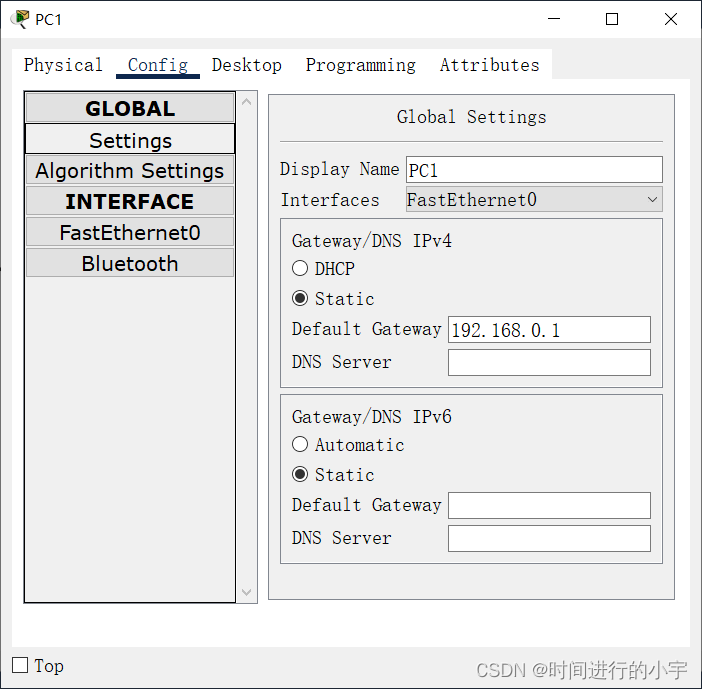

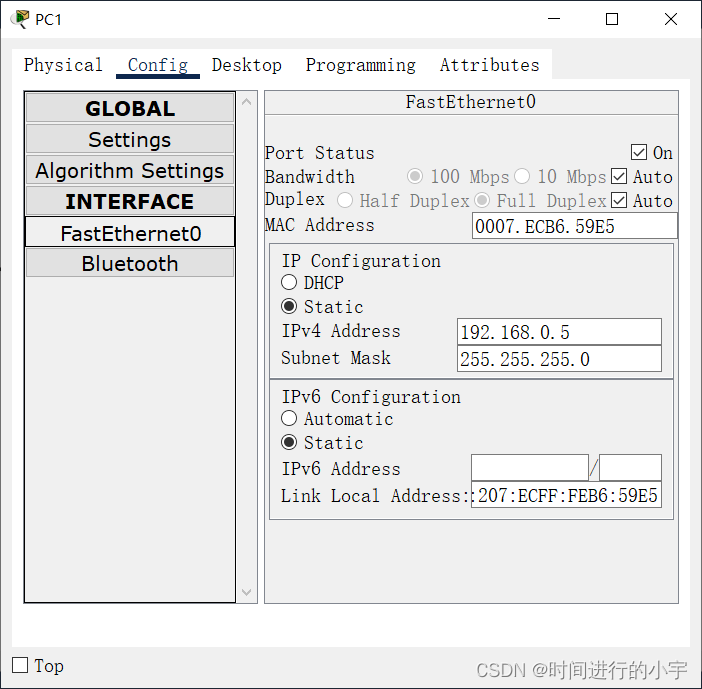

PC1

请添加图片描述
请添加图片描述

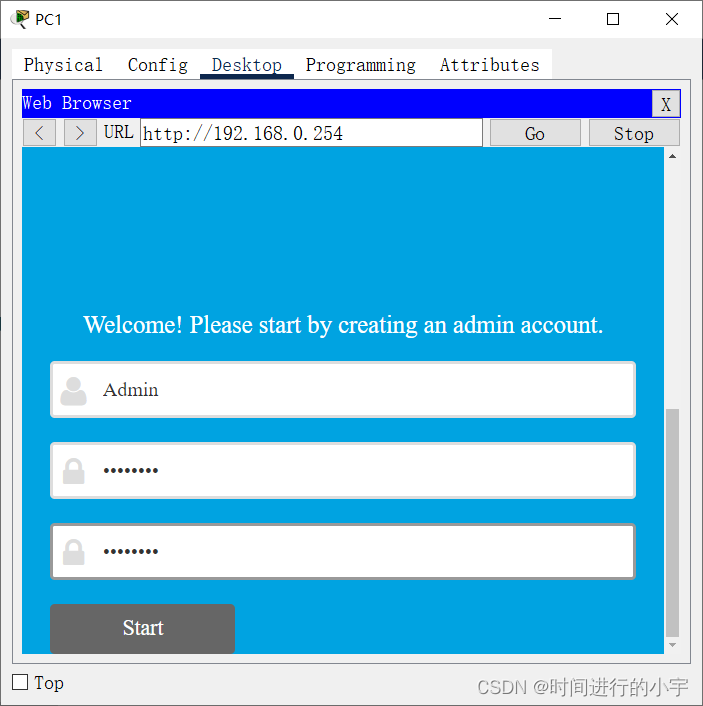

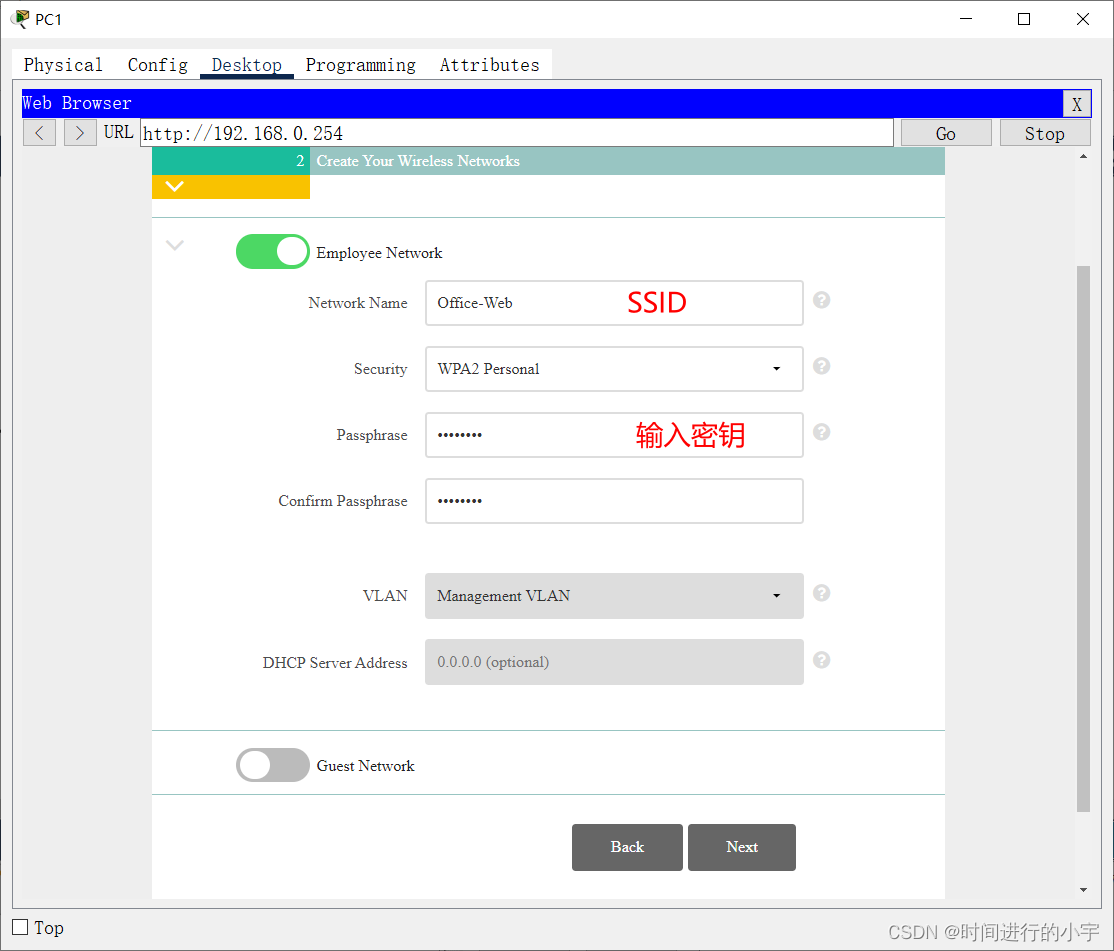

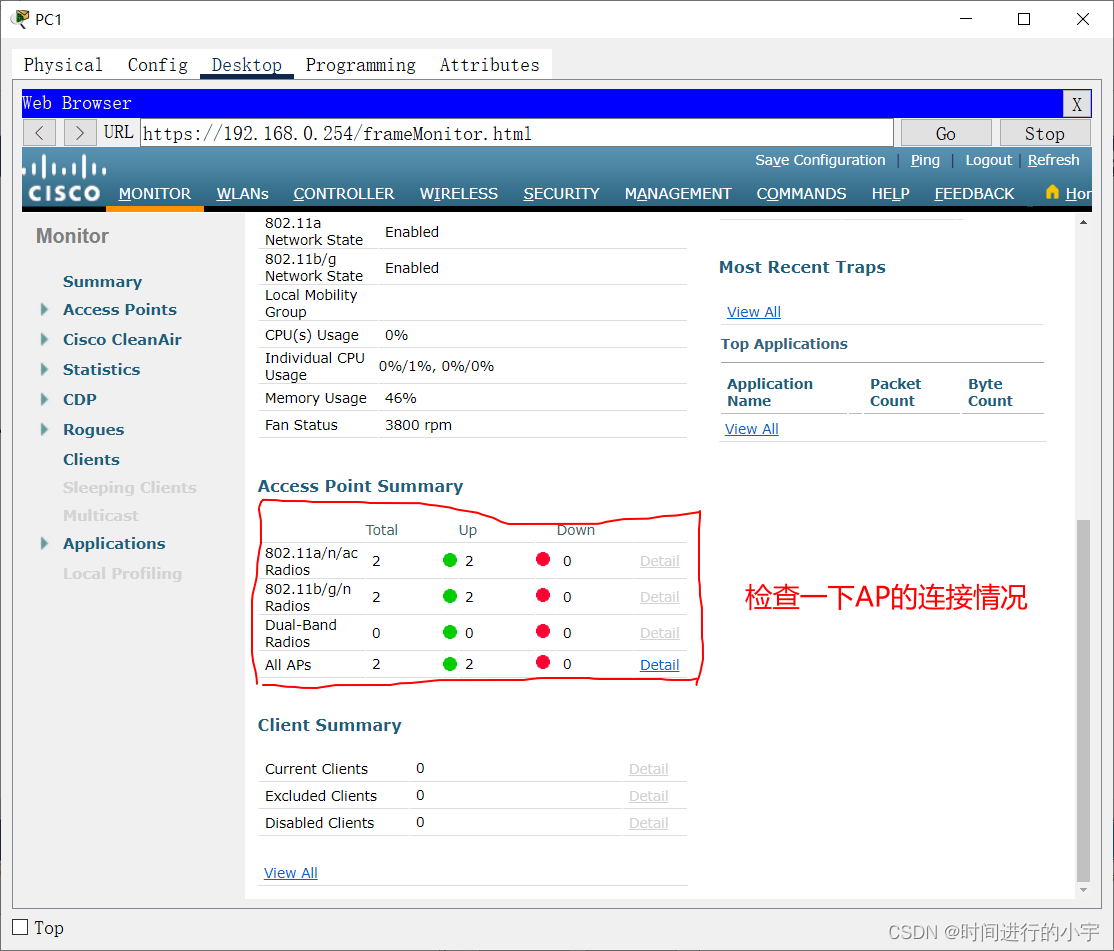

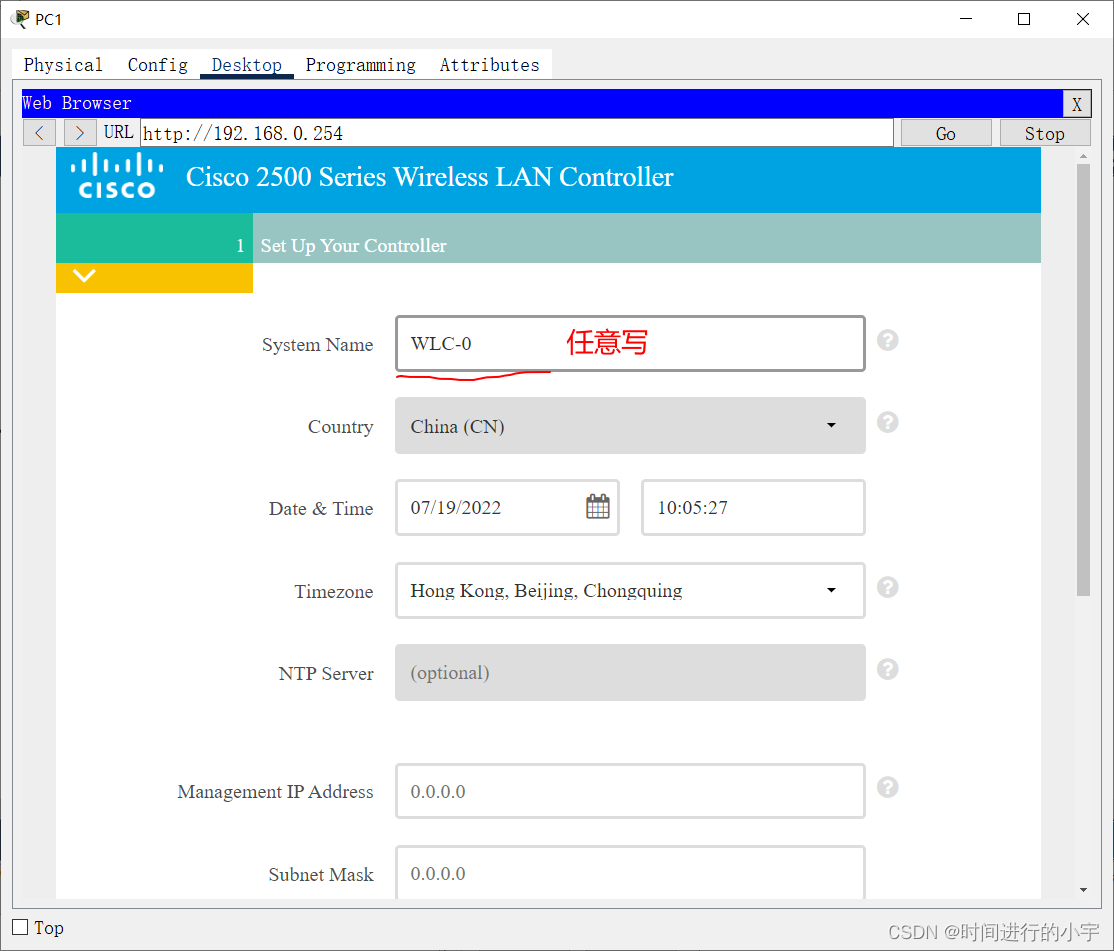

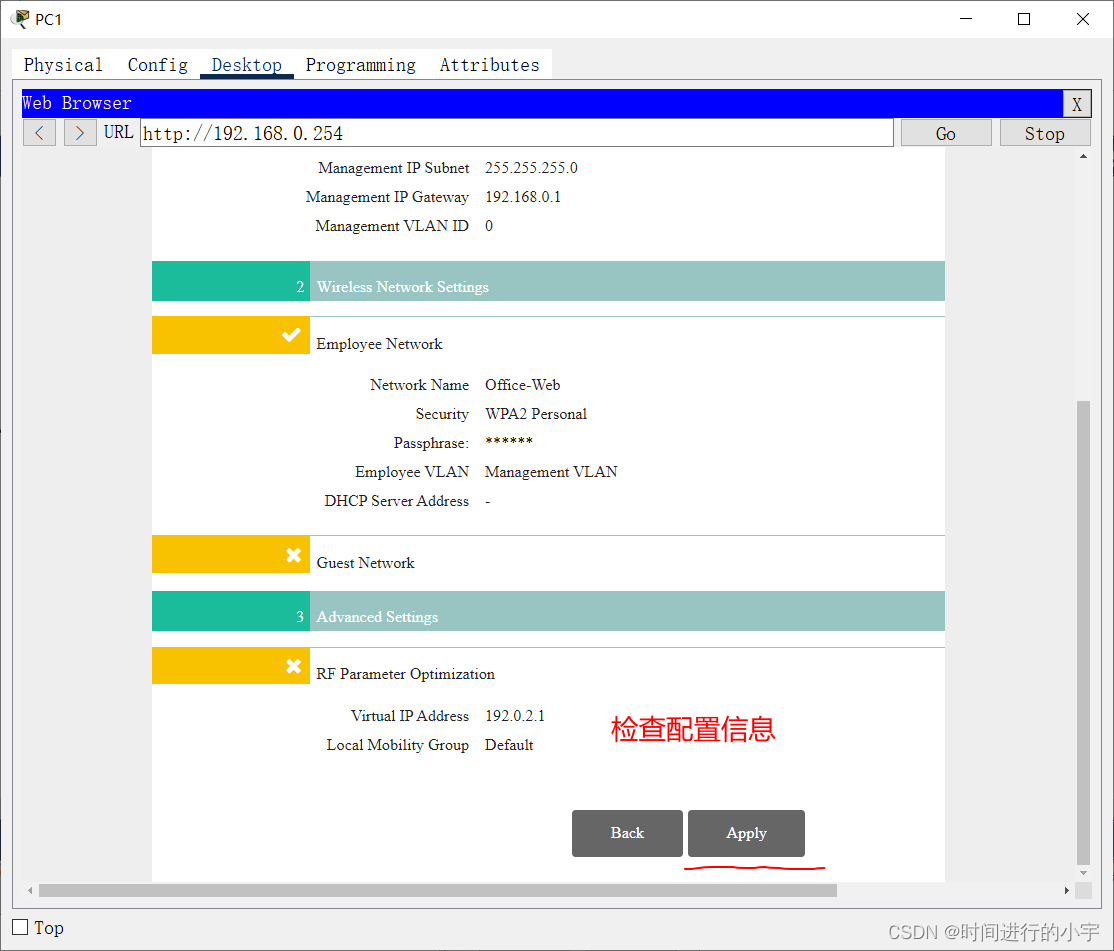

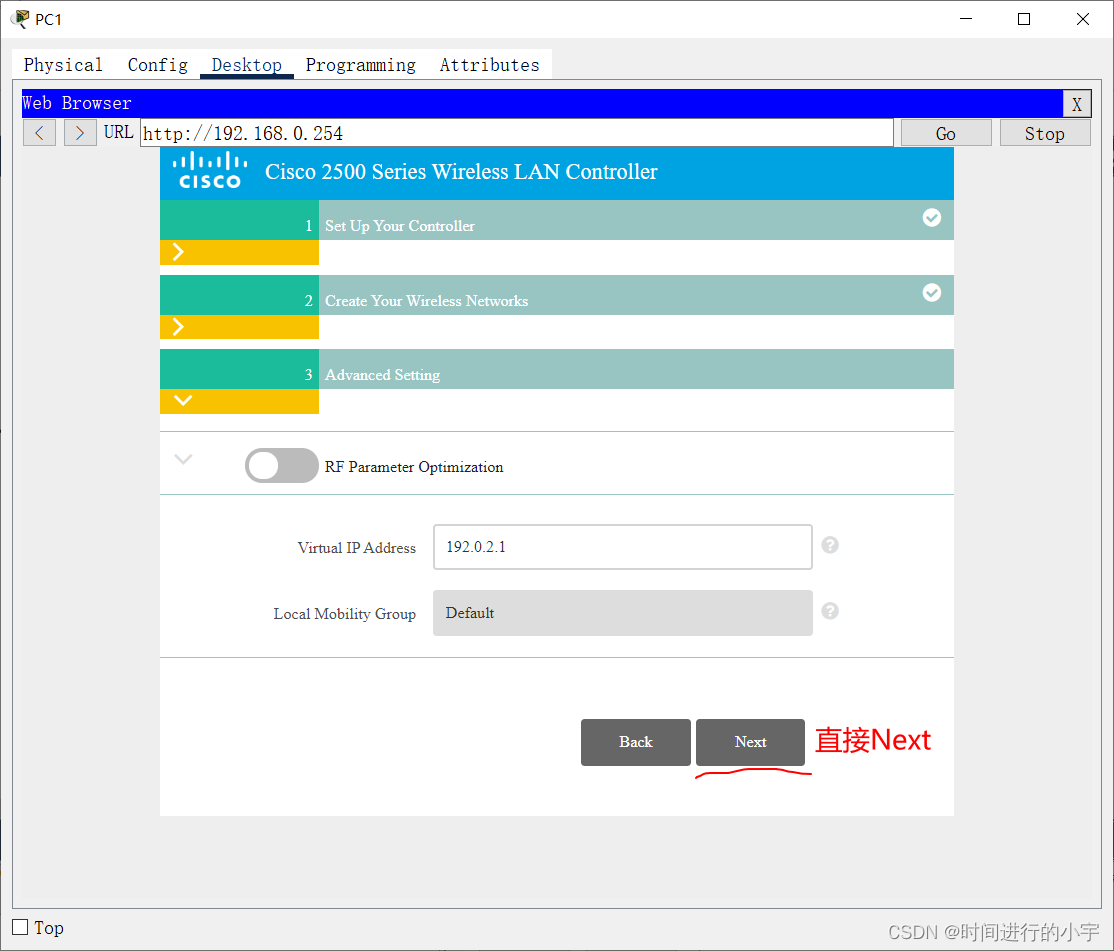

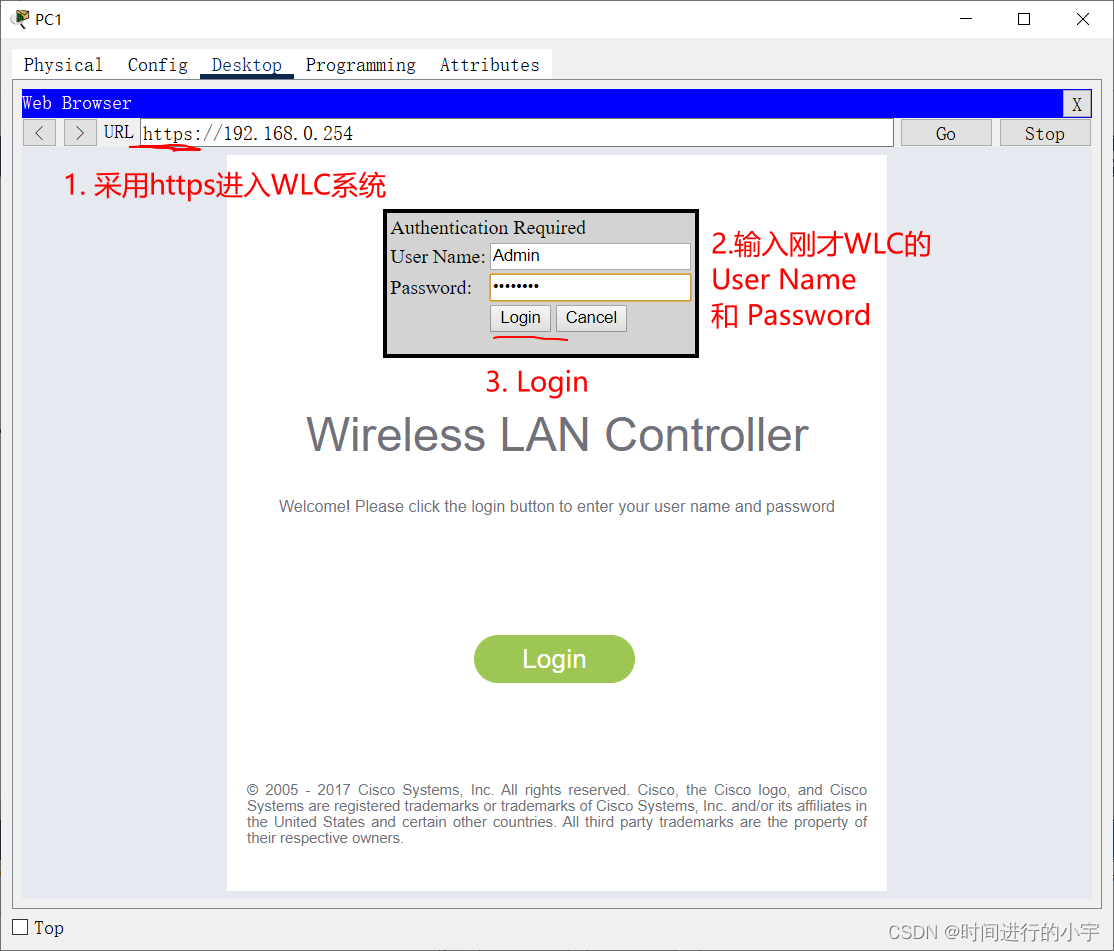

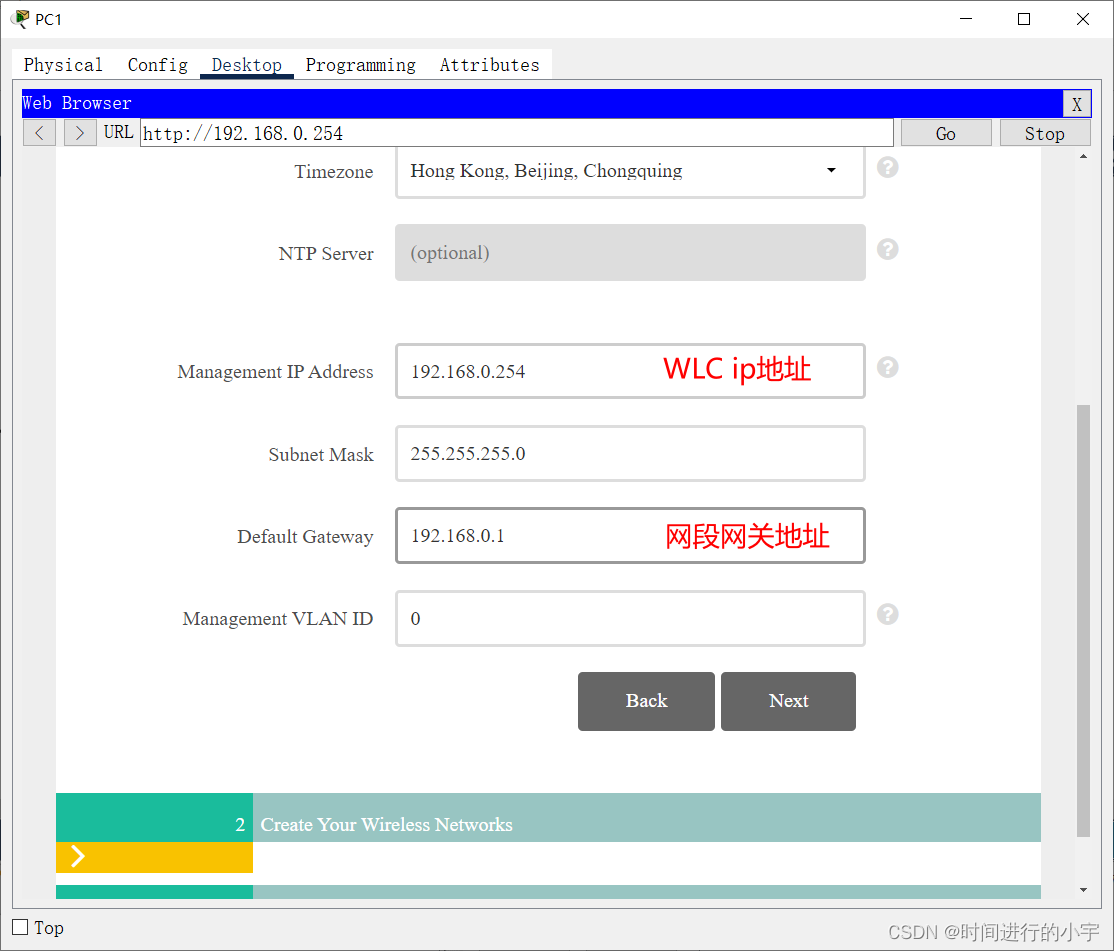

WLC 2504 初始化设置

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

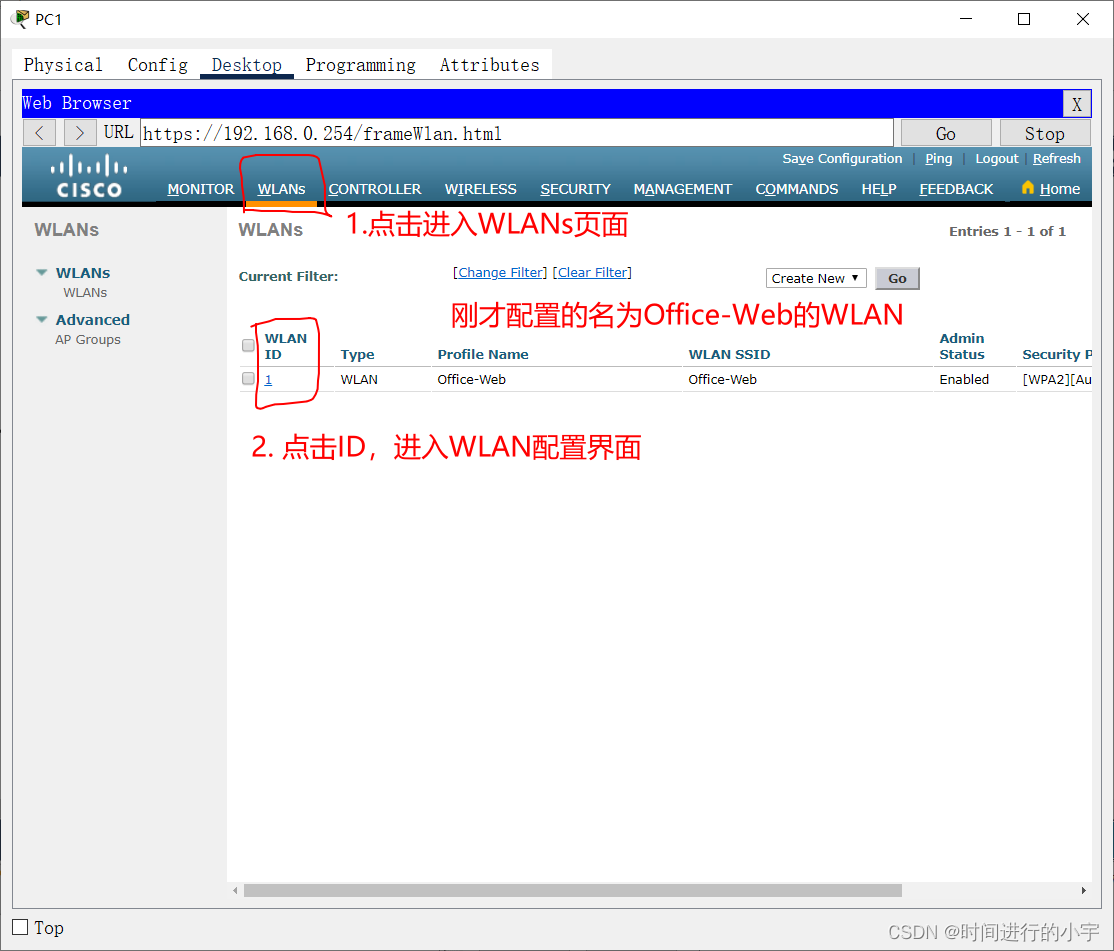

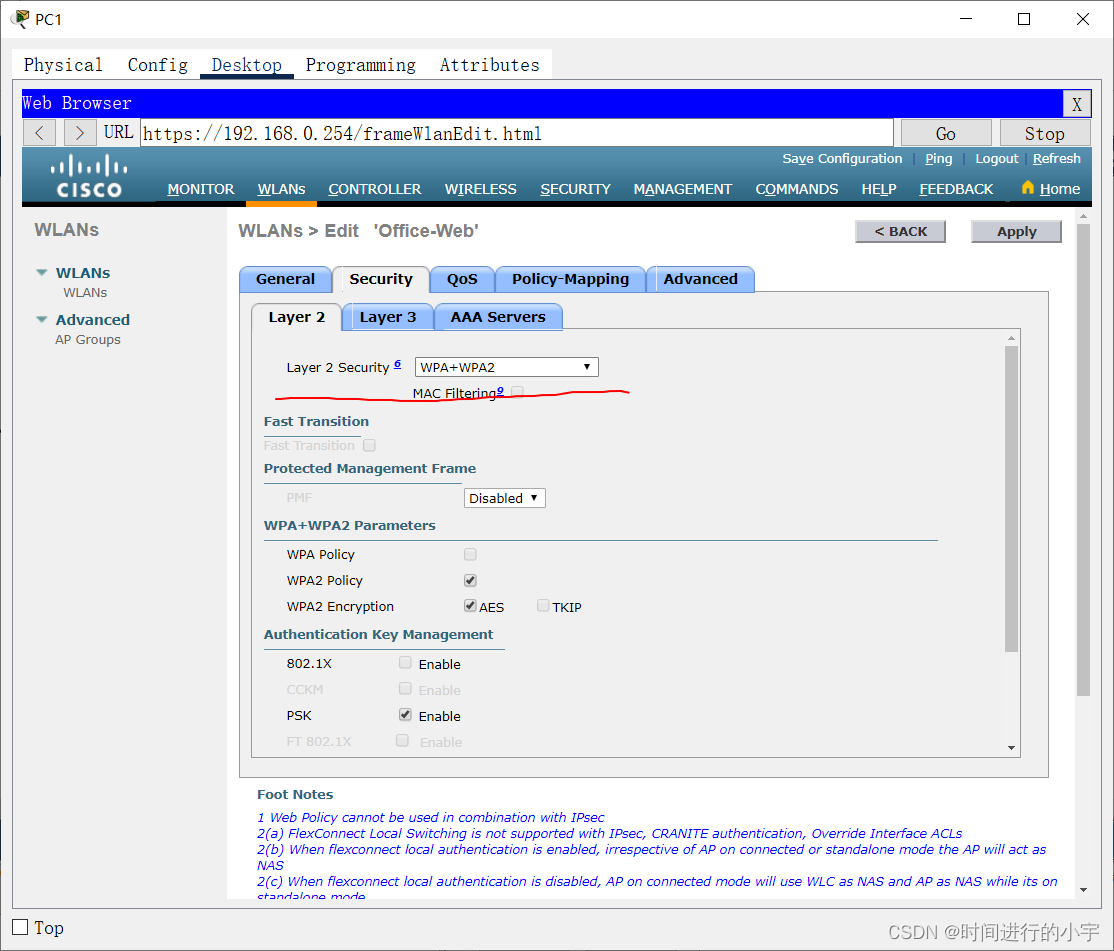

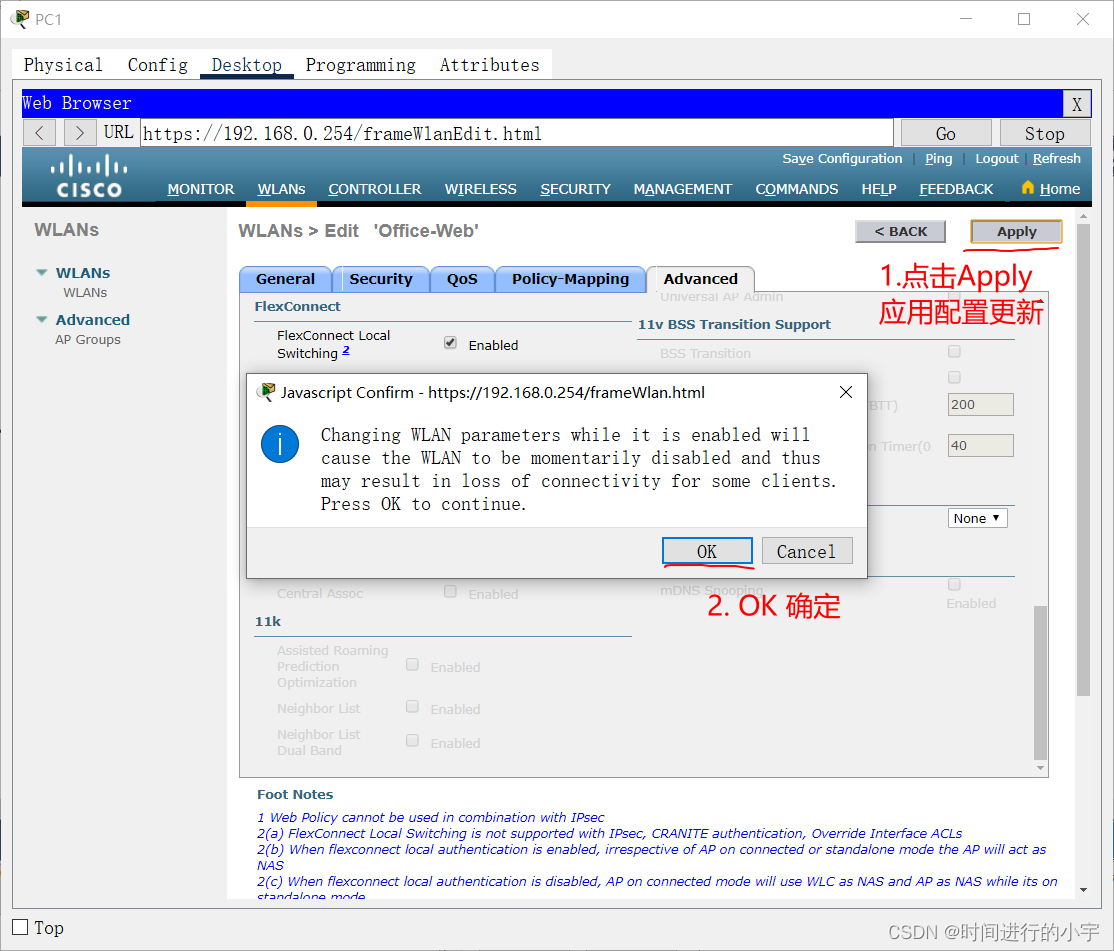

在初始化WLC 2540的时候，已经配置了WLAN、Security信息，这里只需要打开Advance，开启Flex Connect 弹性连接。

请添加图片描述
请添加图片描述

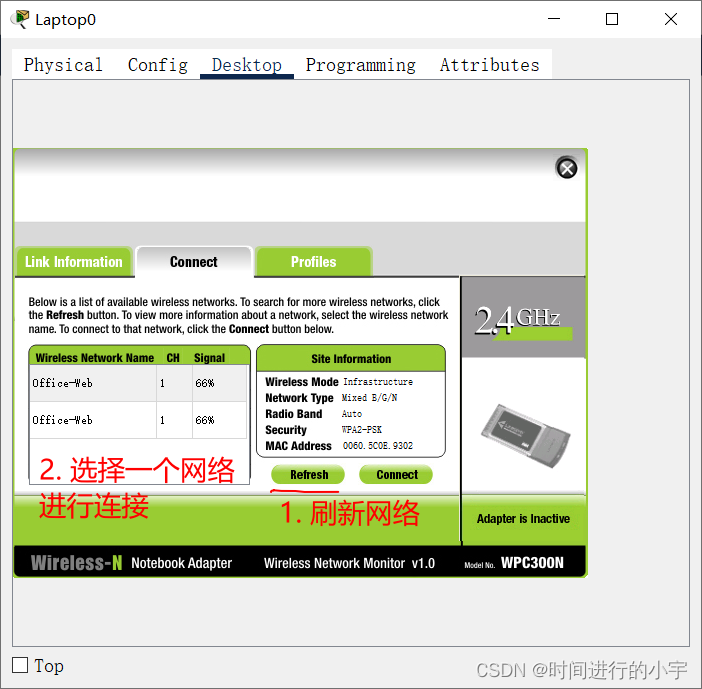

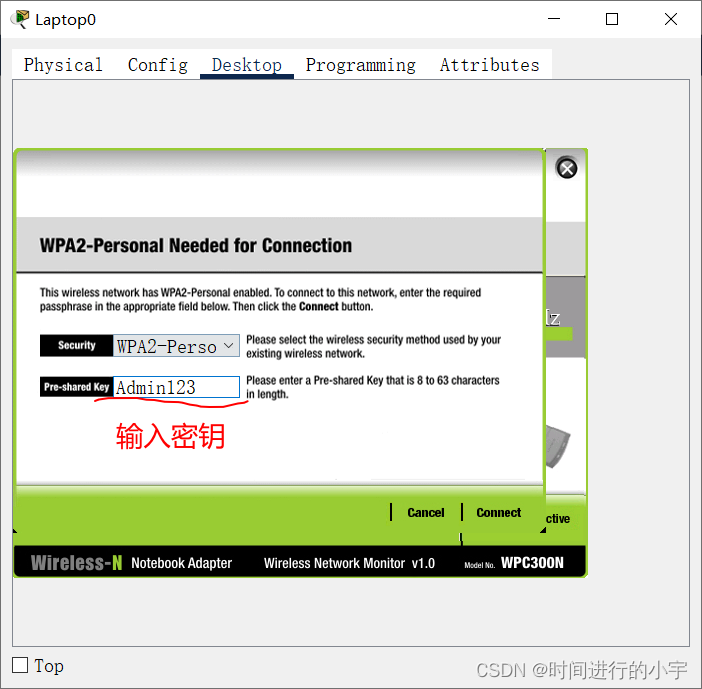

Laptop测试连接

请添加图片描述请添加图片描述

请添加图片描述
请添加图片描述
请添加图片描述
🎉 完成配置和连接
