如何制作一个金属探测器？

    这款金属探测器，由于采用了石英晶体振荡器和差频信号倍频器，使得电路的稳定性好，探测灵敏度极高，该电路虽然用了五块IC，但成本却很低(30元左右)，其使用效果不亚于几千元的进口产品。本机可广泛用于考古、军事等一些微小金属物或距离远、埋深大的金属物探测。

    一、电路设计原理简述

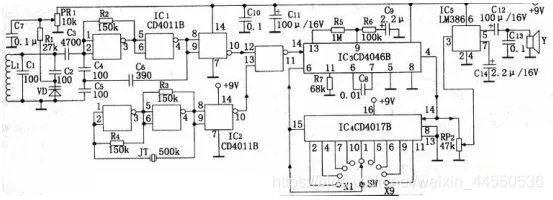

    参见原理下图。由IC1、CD4011B和Ll及有关元件构成感应振荡器，RP1为频率微调电位器。由IC1的三个与非门构成感应振荡电路，由IC2的三个与非门和晶体构成本机振荡器，本振信号与感应信号在IC1的一个与非门中差频，从IC1的⑧脚输出差频信号。由于差频频率低，尤其是微小金属物感应的频率变化微小，若直接收听差频信号，则入耳很难反映。因此将差频信号经过倍频，就可以满足入耳分辨频率变化的要求。由于IC3CD4046B锁相环电路和IC4CD4017B十进制分配电路构成多级可调倍频电路，调整范围为1~9倍共9挡，根据实际情况选择。差频信号从CD4046的(14)脚输入，从④脚输出倍频信号，经过音量电位器RP2，送至IC5(LM386)放大输出至扬声器或耳机放出声音。

    二、电路的组装与调试

    L1用0.45mm的漆包线，绕成直径60cm的线圈，匝数为30圈，电感量约1.2mH。JT可选彩电用400-500kHz的晶体，VD为MV2105，C1~C6可选云母或黑色点瓷片电容即可达到要求。首先调整Cl、RP1使IC1⑩脚输出频率与IC2⑩脚频率相同，这时IC1(11)脚应无频率输出，在耳机中也无音频声。倍频挡位可选1x9转换开关。倍频倍数选择，一般金属物越小、深度越大，则倍数选高一些，反之，金属物体大，近距离，倍数应选低一些。

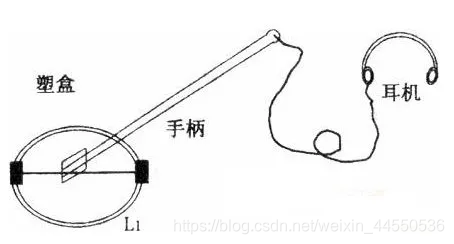

    为避免外界干扰应选耳机效果较好。电路可安装于塑盒内，耳机插座装手柄上，整体外形图见下图。
