整一个电子“爆竹”来玩儿

    春节燃放烟花爆竹是我国老百姓的传统习俗。本文为读者介绍制作无烟无纸、不污染空气的电子鞭炮的方法，该电子鞭炮在室内外均可“燃放”，而且在生产、储运、销售、鸣放过程中不会产生爆炸伤人事故，是一种安全环保产品。

    这里介绍的电子“爆竹”非常有趣，当你按图所示按下“爆竹”顶端的小型按钮开关时，它便会发出长约 20s 的“噼噼——啪啪——”爆竹声来。这种新颖的电子“爆竹”与传统火药爆竹相比较，具有安全、无污染、可重复使用等特点，是逢年过节喜庆时的理想电子小装置。

    一、工作原理

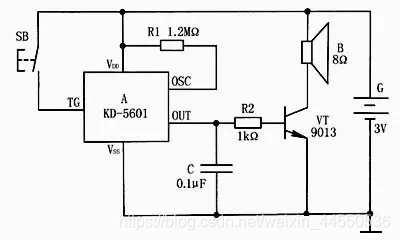

    电子“爆竹”的电路如图所示。它主要采用了模拟声集成电路 A，所产生的“爆竹”声十分逼真，可以达到以假乱真的地步。

    SB 为小型按钮开关，起触发 A 内部电路工作的作用。平时，电路处于静态不工作状态，整个电路耗电十分微小，实测总电流仅为 1μA 左右。每当有人按动一下 SB 时，A 的触发端 TG 就会获得正脉冲电信号，A 内部电路受触发工作，其输出端 OUT 便会输出一遍长达 20s 的内储模拟爆竹声电信号，经晶体三极管 VT 功率放大后，推动扬声器 B 发出响亮的“爆竹”声。

    电路中，R1 是 A 的外接振荡电阻器，其阻值大小影响“爆竹”声的速度快慢和音调高低。电容器 C 主要用于滤去模拟声集成电路 A 所输出信号中一些不悦耳的谐波成分，使“爆竹”声更加清脆响亮。电阻器 R2 主要起限流作用，可有效防止个别 β 值过高的功率放大三极管产生自激现象。

    二、元器件选择

    A 选用 KD-5601 型模拟声集成电路，它采用黑胶封装形式制作在一块尺寸约为 23mm×14mm 的小印制电路板上（参见图 2 所示），并给有外围元件焊接脚孔，使用很方便。KD-5601 的主要参数：典型工作电压为3V，触发端允许输入电压范围VSS-0.3～VDD+0.3V，音频输出端驱动电流≥1mA，静态耗电≤1μA，使用温度范围 -10℃～60℃。

    VT 选用 9013 或 3DG12、3DX201、3DK4 型硅 NPN 中功率三极管，要求电流放大系数 β＞100。

    R1、R2 均用 RTX-1/8W 型碳膜电阻器。C 用 CT4D 型独石电容器。B用 φ29mm×9mm、8Ω、0.25W 超薄微型动圈式扬声器，以减小体积、方便安装。

    SB 可用 6mm×6mm 小型轻触开关，亦可用 KAX-1 型按钮开关。G 用两节 5 号干电池串联（须配塑料电池架）而成，电压为 3V；如嫌扬声器发声小，可将电压提高到 4.5 伏，即用三节 5 号干电池串联后供电。

    三、制作与使用

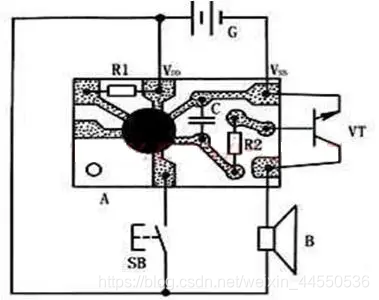

    整个电路以模拟声集成电路 A 的芯片为基板，按照图 2 所示进行焊接，不必另外再制作印制电路板。焊接时注意：电烙铁外壳一定要良好接地，以免交流感应电压击穿 A 内部 CMOS 集成电路！

    整个电路装入尺寸约为 φ35mm×120mm 的爆竹造型壳体内。该壳体既可用红色厚纸板粘制，也可用一段红色塑料管加工制成。将全部焊接好的电路安装到“爆竹”里面去。注意在“爆竹”适当位置处为扬声器 B 开出放音孔，在“爆竹”顶端部开孔固定安装小型按钮开关 SB，以方便使用。

    装配好的电子“爆竹”，只要电路元器件质量有保证，焊接无误，一般不需任何调试便可投入使用。万一使用中发现“爆竹”声不够逼真，可通过适当改变电阻器 R1 的阻值来加以调节。R1 取值范围一般在 910kΩ～1.5MΩ 之间。如果电路产生自激振荡，可通过在模拟声集成电路 A 的电源端跨接一只 22～47μF 的电解电容器（正极接 VDD、负极接 VSS）来加以排除。

    由于整个电路平时静态耗电很小，故电路未设置电源开关。但长时间不用电子“爆竹”时，应将干电池从电池架上取出来，以免电能自身消耗尽后，电池流液腐蚀坏电路。
