本文介绍了RSTP（快速生成树协议）如何通过增加替代端口和备份端口来提高网络收敛速度，确保在拓扑变化时能迅速恢复连通性。RSTP简化了端口状态，采用丢弃、学习和转发三种状态。边缘端口允许终端设备快速接入网络，而BPDU保护功能则防止了因误接交换设备导致的环路问题。当边缘端口收到BPDU时，端口会被关闭，可通过配置实现自动恢复功能。

前面我们了解到，STP的收敛速度很慢。需要调节STP计时器参数。但是STP默认收敛时间慢的问题导致当网络拓扑发生变化时，等待时间过长严重影响业务效率。快速生成树协议（Rapid Spanning Tree Protocol，RSTP）缩短了网络的收敛时间，RSTP的收敛速度最快可以缩短到1s之内，在拓扑发生变化时能够快速恢复网络的连通性。

RSTP在STP的基础上增加了2种端口角色：替代端口(Alternate)、备份端口(Backup)，RSTP中共有4种端口角色：根端口、指定端口、替代端口、备份端口。

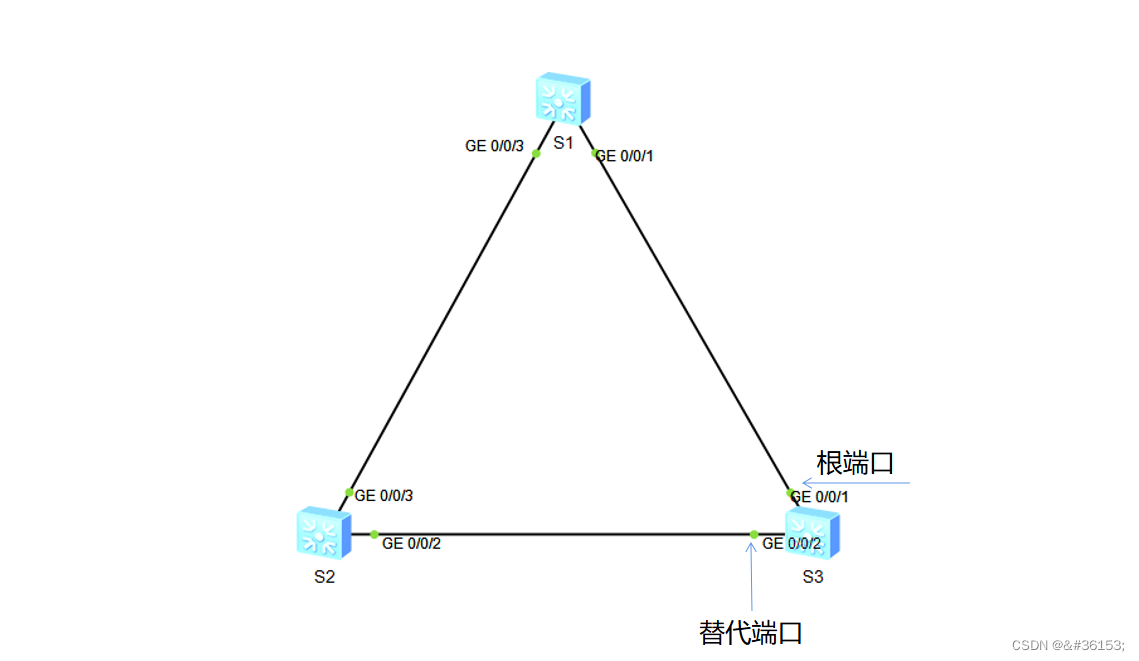

下图所示，交换机S1为根桥，对于交换机S3而言，有两个端口接入了该网络， S3的G0/0/1到达根桥的RPC根路径开销更小，因此该端口为设备的根端口，其G0/0/2端口由于收到了交换机S2所发送的BPDU网桥协议数据单元，并且经过交换机S3计算后决定阻塞，成为该端口的替代端口。
在这里插入图片描述
在交换机S3上执行 display stp brief 命令

[S3]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        ROOT  FORWARDING      NONE
   0    GigabitEthernet0/0/2        ALTE  DISCARDING      NONE

可以看到G0/0/2接口的端口角色为 ALTE 即表示 Alternate(替代端口)

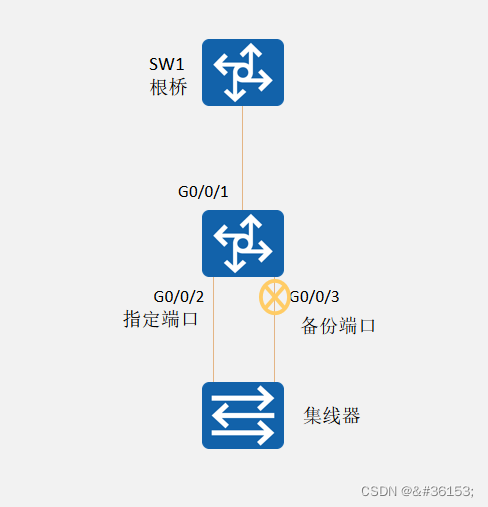

在这里插入图片描述

1、RSTP的端口状态：
STP定义了5种端口状态，而RSTP中简化了端口状态，将STP的禁用、阻塞及侦听状态简化为丢弃(Discarding)状态、学习状态(Learning)、转发状态(Forwarding)。
(1)端口不转发用户流量，也不学习MAC地址，那么端口就是丢弃状态。
(2)端口不转发用户流量，但是学习MAC地址，那么端口就是学习状态。
(3)端口即转发流量，也学习MAC地址，那么端口就是转发状态。

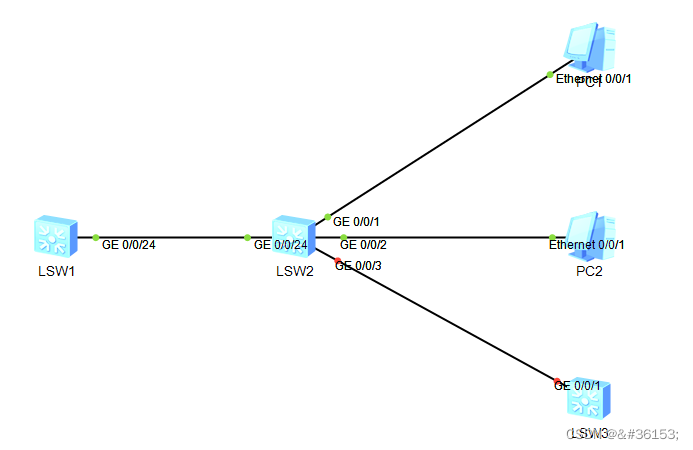

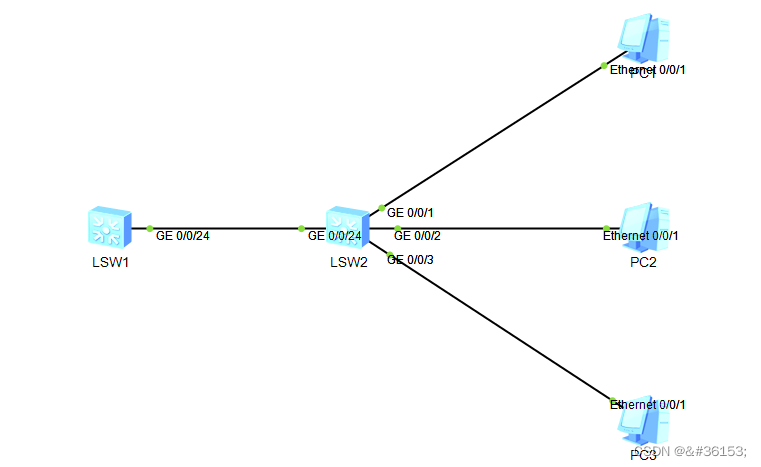

2、边缘端口：
运行了STP的交换机，其端口在初始启动之后，会进入阻塞状态。如果该端口被选举为根端口或指定端口
