Moore状态机（Verilog）

题目：用三段式moore型状态机实现序列“1011”的不重叠检测。
注意点：三段式状态机，Moore状态机，不重叠检测。

代码：

module fsm(
	input clk,
	input rst_n,
	input data_in,
	output reg data_out
);

	reg [4:0]c_state;
	reg [4:0]n_state;

	parameter s0 = 5'b00001;
	parameter s1 = 5'b00010;
	parameter s2 = 5'b00100;
	parameter s3 = 5'b01000;
	parameter s4 = 5'b10000;

	always@(posedge clk or negedge rst_n)begin
		if(!rst_n)
			c_state <= s0;
		else
			c_state <= n_state;
	end

	always@(*)begin
		case(c_state)
			s0:
				begin
					if(data_in)
						n_state <= s1;
					else
						n_state <= s0;
				end
			s1:
				begin
					if(data_in)
						n_state <= s1;
					else
						n_state <= s2;
				end
			s2:
				begin
					if(data_in)
						n_state <= s3;
					else
						n_state <= s0;
				end
			s3:
				begin
					if(data_in)
						n_state <= s4;
					else
						n_state <= s2;
				end
			s4:
				begin
					if(data_in)
						n_state <= s1;
					else
						n_state <= s0;
				end
			default:
				n_state <= s0;
		endcase
	end

	always@(posedge clk or negedge rst_n)begin
		if(!rst_n)
			data_out <= 1'b0;
		else if(n_state == s4)
			data_out <= 1'b1;
		else
			data_out <= 1'b0;
	end

endmodule

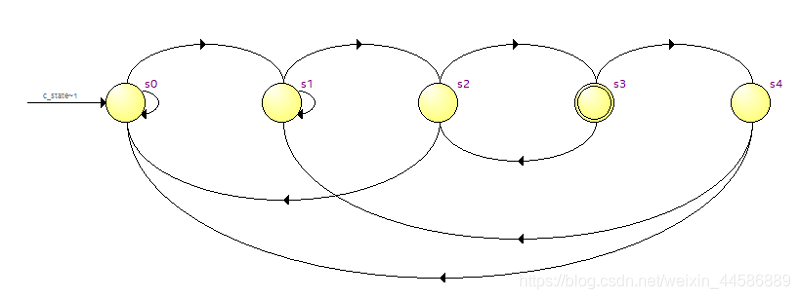

状态转移图：

补充：状态机从三方面进行覆盖率的测试：

1. 所有状态都是完备的；
2. 不会进入死循环和不确定的状态；
3. 进入异常状态也能恢复正常的状态。
