STM32 HAL freertos零基础（八）事件标志组

1、事件标志组

事件标志组是一种轻量级的同步原语，用于在任务之间传递信息。每个标志组实际上是一个32位的整数，其中每一位都可以作为一个单独的标志位。这些标志位可以被任务设置、清除和等待。

虽然是32位，但是高8位用于存储事件标志组的控制信息，余下的24位用于存储事件标志！！！

 本次

创建一个事件标志组，在任务1中进行串口接收，检测到串口调试助手发送A、B，任务2运行。

2、相关API

xEventGroupCreate() //使用动态方式创建事件标志组

xEventGroupCreateStatic() //使用静态方式创建事件标志组

xEventGroupClearBits() //清零事件标志位

xEventGroupClearBitsFromISR() //在中断中清零事件标志位

xEventGroupSetBits() //设置事件标志位

xEventGroupSetBitsFromISR() //在中断中设置事件标志位

xEventGroupWaitBits() //等待事件标志位

 2.1 事件标志组创建

EventGroupHandle_t xEventGroupCreate( void );
/*
参数：
无
返回值：
成功，返回对应事件标志组的句柄；
失败，返回 NULL 。
*/

2.2 事件标志位设置

 EventBits_t xEventGroupSetBits( EventGroupHandle_t xEventGroup,
                                 const EventBits_t uxBitsToSet );
/*
参数：
xEventGroup：对应事件组句柄。
uxBitsToSet：指定要在事件组中设置的一个或多个位的按位值。
返回值：
设置之后事件组中的事件标志位值。
*/

2.3 事件标志位清除

 EventBits_t xEventGroupClearBits(EventGroupHandle_t xEventGroup,
                                 const EventBits_t uxBitsToClear );
/*
参数：
xEventGroup：对应事件组句柄。
uxBitsToClear：指定要在事件组中清除的一个或多个位的按位值。
返回值：
清零之前事件组中事件标志位的值。
*/

 2.4 事件标志位等待

EventBits_t xEventGroupWaitBits(
                       const EventGroupHandle_t xEventGroup,
                       const EventBits_t uxBitsToWaitFor,
                       const BaseType_t xClearOnExit,
                       const BaseType_t xWaitForAllBits,
                       TickType_t xTicksToWait );
/*
xEventGroup：对应的事件标志组句柄
uxBitsToWaitFor：指定事件组中要等待的一个或多个事件位的按位值
xClearOnExit：pdTRUE——清除对应事件位，pdFALSE——不清除
xWaitForAllBits：pdTRUE——所有等待事件位全为1（逻辑与），pdFALSE——等待的事件位有一个为1
（逻辑或）
xTicksToWait：超时
返回值：
等待的事件标志位值：等待事件标志位成功，返回等待到的事件标志位
其他值：等待事件标志位失败，返回事件组中的事件标志位
*/

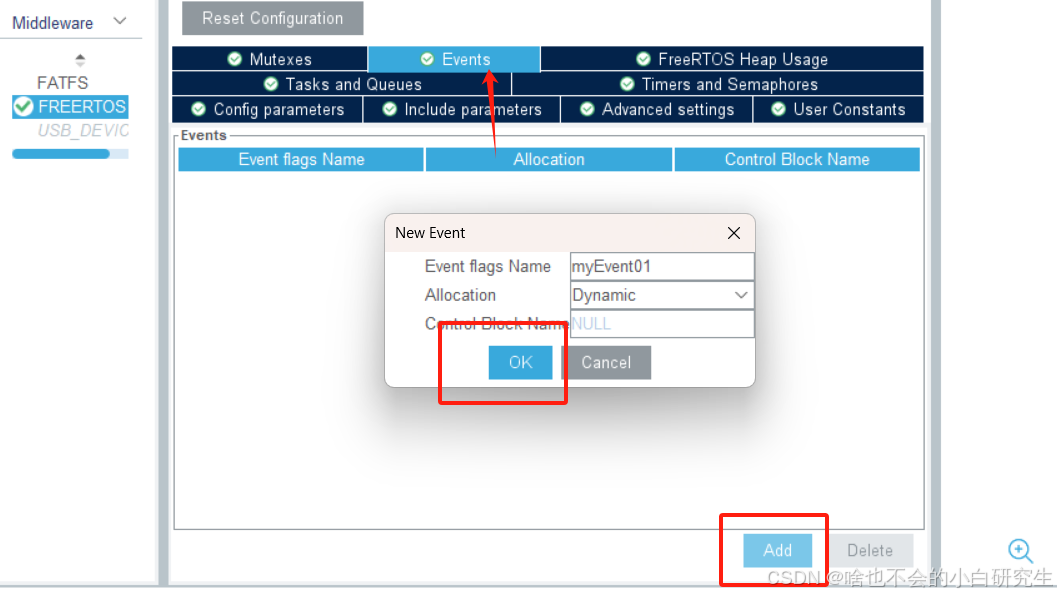

3、STM32CubeMX配置

如果使用的是V1版本的freertos则不用STM32CubeMX配置，直接在软件添加设计！

将上次创建的三个任务删除避免对本次教程造成干扰！

 删除后仅剩下任务1、2！

4、Keil 5程序设计

4.1 设置标志位任务

void StartDefaultTask(void *argument)
{
  /* USER CODE BEGIN StartDefaultTask */
   uint16_t buf = 100;
   EventBits_t status;
   EventBits_t status2;
  /* Infinite loop */
  for(;;)
  {
	  if(sign_1==1){
		  status = xEventGroupSetBits(myEvent01Handle, 0x01);
	      sign_1=0;
	  }
	  else if(sign_1==2){
		  status2 = xEventGroupSetBits(myEvent01Handle, 0x02);
	      sign_1=0;
	  }
    osDelay(1);
  }
  /* USER CODE END StartDefaultTask */
}

4.2等待事件标志位任务

void StartTask02(void *argument)
{
  /* USER CODE BEGIN StartTask02 */
   EventBits_t event_flag = 0;
  /* Infinite loop */
  for(;;)
  {
     event_flag = xEventGroupWaitBits( myEvent01Handle, 0x01 | 0x02, pdTRUE, pdTRUE,        portMAX_DELAY );
     printf("返回值：%#x，OK！\r\n",event_flag);
     osDelay(1);
  }
  /* USER CODE END StartTask02 */
}

4.3 测试

上文如有错误，恳请各位大佬指正！
