本文介绍了如何通过线索二叉树技术，充分利用节点指针，使中序遍历顺序与节点关系保持一致。通过实例展示了如何在HeroNode类中添加线索属性，以及如何实现线索化过程和中序遍历，最终得到83101146的输出序列。
摘要由CSDN通过智能技术生成

先看一个问题

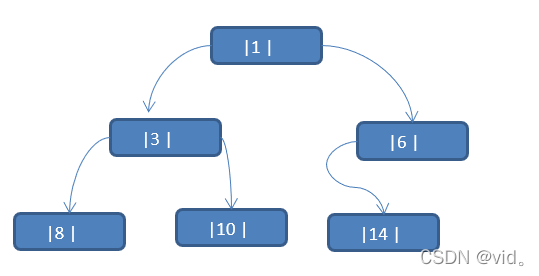

将数列 {1, 3, 6, 8, 10, 14 } 构建成一颗二叉树.

在这里插入图片描述

问题分析:
① 当我们对上面的二叉树进行中序遍历时，数列为 {8, 3, 10, 1, 6, 14 }
② 但是 6, 8, 10, 14 这几个节点的 左右指针，并没有完全的利用上.
③ 如果我们希望充分的利用 各个节点的左右指针， 让各个节点可以指向自己的前后节点,怎么办?
解决方案-线索二叉树

线索二叉树基本介绍

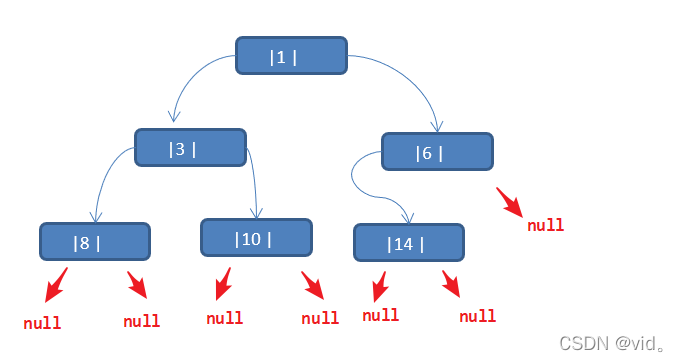

① n个结点的二叉链表中含有n+1 (公式 2n-(n-1)=n+1)个空指针域。利用二叉链表中的空指针域，存放指向该结点在某种遍历次序下的前驱和后继结点的指针（这种附加的指针称为"线索"）
在这里插入图片描述
上面这个图就是六个结点所以有七个空指针域，符合n+1

② 这种加上了线索的二叉链表称为线索链表，相应的二叉树称为线索二叉树(Threaded BinaryTree)。根据线索性质的不同，线索二叉树可分为前序线索二叉树、中序线索二叉树和后序线索二叉树三种
在这里插入图片描述
③ 一个结点的前一个结点，称为前驱结点，8就是3的前驱结点。
④ 一个结点的后一个结点，称为后继结点，3就是8的后继结点。

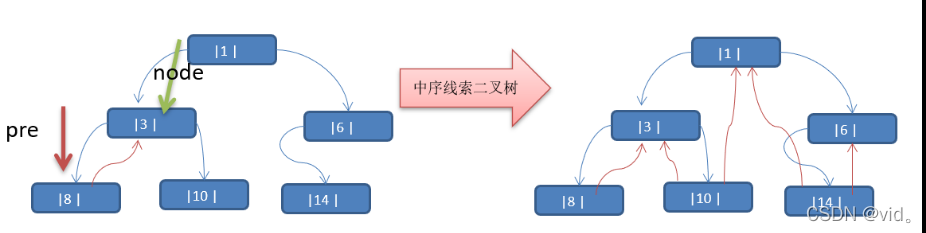

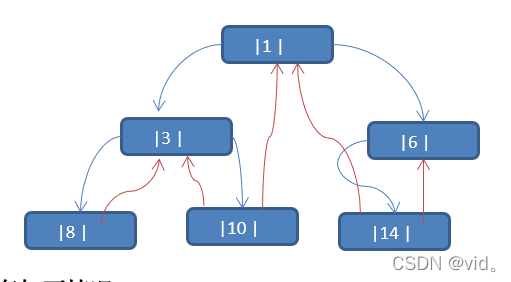

中序线索二叉树

在这里插入图片描述

说明: 当线索化二叉树后，Node节点的 属性 left 和 right ，有如下情况:
① left 指向的是左子树，也可能是指向的前驱节点. 比如 ① 节点 left 指向的左子树, 而 ⑩ 节点的 left 指向的就是前驱节点.
② right指向的是右子树，也可能是指向后继节点，比如 ① 节点right 指向的是右子树，而 ⑩ 节点的right 指向的是后继节点.

首先给实体类加两个属性

这两个属性就是为了处理上面说明中的这种情况

    //说明
    //1.如果leftType == 0表示指向的左子树，如果是1则表示指向的前驱结点
    //2.如果rightType == 0表示指向的右子树，如果是1则表示指向的后驱结点
    private int leftType;
    private int rightType;

实现类
中序线索化，先处理左子树，在处理当前结点，在处理右子树(其实用递归 处理的都是当前结点)

这个处理后继结点，是先把本结点储存为pre结点，然后到下一个节点后，让pre结点指向本节点，这是整个线索化的核心。

//定义ThreadBinaryTree 实现了线索化功能的二叉树
class ThreadBinaryTree {
    private HeroNode root;

    //为了实现线索化，需要创建要给当前结点的前驱结点的指针
    //在递归进行线索化时，pre总是保留前一个结点
    private HeroNode pre = null;

    public void setRoot(HeroNode root) {
        this.root = root;
    }

    //重载threadedNodes，就不用再放root了简单一点，不写也可以
    public void threadedNodes(){
        this.threadedNodes(root);
    }

    //编写对二叉树进行线索化的方法
    /**
     * 都是递归的思想
     * @param node :当前需要线索化的结点
     */
    public void threadedNodes(HeroNode node){
       //如果node == null，不能线索化
        if(node == null){
            return;
        }

        //第一步：先线索化左子树
        threadedNodes(node.getLeft());

        //第二步：线索化当前结点(这一步有点难度)
        //这里我们前驱结点和后继结点要分开处理，因为我们这个中序遍历是线性遍历
        //你不可能在处于一个结点的时候去同时的处理前驱结点和后继结点，我们在结
        //点类中去写pre这个属性也是这个原因，我们是遍历到下一个结点的时候，再
        //处理当前结点的后继结点，这个处理后继结点的思想其实跟处理前驱结点的差
        //不多，前提都是我们要知道前驱结点，我们处理前驱结点的时候，是因为我们
        //已经知道前驱结点了，但是当我们处理后继结点的时候是因为我们不知道我们
        //的后继结点在哪里，所以只能继续遍历到下一个结点，在下一个结点的时候在
        //把我们需要处理的结点当做当前结点的前驱结点进行处理。

        //第二步的第一小步：处理当前结点的前驱结点
        //如果这个node的左子节点为空那么就将其左子节点线索化
        if(node.getLeft() == null){
            //让当前结点的做指针指向前驱结点
            node.setLeft(pre);
            //修改当前结点的左指针的类型，指向前驱结点
            node.setLeftType(1);
        }

        //第二步的第二小步：处理后继结点
        if(pre != null && pre.getRight() == null){
            //让前驱结点的右指针指向当前结点
            pre.setRight(node);
            //修改前驱结点的右指针类型
            pre.setRightType(1);
        }

        //每处理完一个结点过后，让当前结点是下一个结点的前驱结点
        pre = node;

        //第三步：线索化右子树
        threadedNodes(node.getRight());

    }

测试类

/**
 * @author acoffee
 * @create 2021-10-26 19:08
 */
public class ThreadBinaryTreeDemo {
    public static void main(String[] args) {
        //测试
        HeroNode root = new HeroNode(1, "tom");
        HeroNode node2 = new HeroNode(3, "jack");
        HeroNode node3 = new HeroNode(6,"smith");
        HeroNode node4 = new HeroNode(8,"mary");
        HeroNode node5 = new HeroNode(10,"king");
        HeroNode node6 = new HeroNode(14,"frank");


        //我们根据上边的图像创建,二叉树，后面我们要递归创建，现在简单处理使用手动创建
        root.setLeft(node2);
        root.setRight(node3);
        node2.setLeft(node4);
        node2.setRight(node5);
        node3.setLeft(node6);

        //测试线索化
        ThreadBinaryTree threadBinaryTree = new ThreadBinaryTree();
        threadBinaryTree.setRoot(root);
        //调用线索化
        threadBinaryTree.threadedNodes();


        //我们以10号结点测试
        HeroNode left = node5.getLeft();
        System.out.println(left);//HeroNode{no=3, name='jack'}
        HeroNode right = node5.getRight();
        System.out.println(right);//HeroNode{no=1, name='tom'}
    }
}

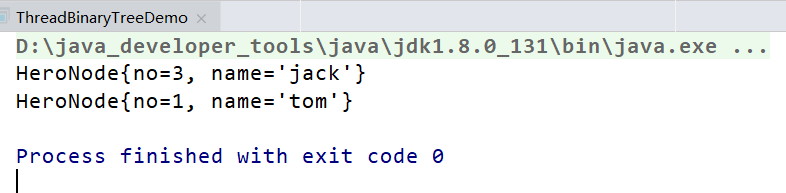

执行结果：
在这里插入图片描述
在这里插入图片描述
我们可以看到跟我们的图示完全一致，说明中序线索化成功

遍历线索化二叉树（中序）

说明： 对前面的中序线索化的二叉树， 进行遍历
分析： 因为线索化后，各个结点指向有变化，因此原来的遍历方式不能使用，这时需要使用新的方式遍历线索化二叉树，各个节点可以通过线型方式遍历，因此无需使用递归方式，这样也提高了遍历的效率。 遍历的次序应当和中序遍历保持一致。

// 遍历线索化二叉树的方法
public void threadedList(){
    //定义一个变量，存储当前遍历的结点，从root开始
    HeroNode node = root;

    while(node != null){
        //循环的找到的leftType==1的结点,第一个找到就是8结点
        //后面随着遍历变化而变化，因为当leftType==1时,说明
        //该节点是按照线索化处理后的有效结点
        while(node.getLeftType() == 0){
            node = node.getLeft();
        }

        //打印当前这个结点
        System.out.println(node);

        //如果当前结点的右指针指向后继结点，就一直输出
        while(node.getRightType() == 1){
            //获取当前结点的后继结点
            node = node.getRight();
            System.out.println(node);
        }
        //替换这个遍历的结点
        node = node.getRight();
    }
}

测试代码

public static void main(String[] args) {
	   //测试
	   HeroNode root = new HeroNode(1, "tom");
	   HeroNode node2 = new HeroNode(3, "jack");
	   HeroNode node3 = new HeroNode(6,"smith");
	   HeroNode node4 = new HeroNode(8,"mary");
	   HeroNode node5 = new HeroNode(10,"king");
	   HeroNode node6 = new HeroNode(14,"frank");


	   //我们根据上边的图像创建,二叉树，后面我们要递归创建，现在简单处理使用手动创建
	   root.setLeft(node2);
	   root.setRight(node3);
	   node2.setLeft(node4);
	   node2.setRight(node5);
	   node3.setLeft(node6);

	   //测试线索化
	   ThreadBinaryTree threadBinaryTree = new ThreadBinaryTree();
	   threadBinaryTree.setRoot(root);
	   //调用线索化
	   threadBinaryTree.threadedNodes();

	   //中序遍历线索化二叉树
	   threadBinaryTree.threadedList();//8  3  10  1  14  6
}

测试结果：
在这里插入图片描述

中序线索化二叉树以及中序遍历线索化二叉树的完整代码

/**
 * @author acoffee
 * @create 2021-10-26 19:08
 */
public class ThreadBinaryTreeDemo {
    public static void main(String[] args) {
        //测试
        HeroNode root = new HeroNode(1, "tom");
        HeroNode node2 = new HeroNode(3, "jack");
        HeroNode node3 = new HeroNode(6,"smith");
        HeroNode node4 = new HeroNode(8,"mary");
        HeroNode node5 = new HeroNode(10,"king");
        HeroNode node6 = new HeroNode(14,"frank");

        //我们根据上边的图像创建,二叉树，后面我们要递归创建，现在简单处理使用手动创建
        root.setLeft(node2);
        root.setRight(node3);
        node2.setLeft(node4);
        node2.setRight(node5);
        node3.setLeft(node6);

        //测试线索化
        ThreadBinaryTree threadBinaryTree = new ThreadBinaryTree();
        threadBinaryTree.setRoot(root);
        //调用线索化
        threadBinaryTree.threadedNodes();

        //我们以10号结点测试
        HeroNode left = node5.getLeft();
        System.out.println(left);//HeroNode{no=3, name='jack'}
        HeroNode right = node5.getRight();
        System.out.println(right);//HeroNode{no=1, name='tom'}

        //中序遍历线索化二叉树
        threadBinaryTree.threadedList();//8  3  10  1  14  6
    }
}


//定义ThreadBinaryTree 实现了线索化功能的二叉树
class ThreadBinaryTree {
    private HeroNode root;

    //为了实现线索化，需要创建要给当前结点的前驱结点的指针
    //在递归进行线索化时，pre总是保留前一个结点
    private HeroNode pre = null;

    public void setRoot(HeroNode root) {
        this.root = root;
    }

    //重载threadedNodes，就不用再放root了简单一点，不写也可以
    public void threadedNodes(){
        this.threadedNodes(root);
    }

    // 遍历线索化二叉树的方法
    public void threadedList(){
        //定义一个变量，存储当前遍历的结点，从root开始
        HeroNode node = root;

        while(node != null){
            //循环的找到的leftType==1的结点,第一个找到就是8结点
            //后面随着遍历变化而变化，因为当leftType==1时,说明
            //该节点是按照线索化处理后的有效结点
            while(node.getLeftType() == 0){
                node = node.getLeft();
            }

            //打印当前这个结点
            System.out.println(node);

            //如果当前结点的右指针指向后继结点，就一直输出
            while(node.getRightType() == 1){
                //获取当前结点的后继结点
                node = node.getRight();
                System.out.println(node);
            }
            //替换这个遍历的结点
            node = node.getRight();
        }
    }

    //编写对二叉树进行线索化的方法
    /**
     * 都是递归的思想
     * @param node :当前需要线索化的结点
     */
    public void threadedNodes(HeroNode node){
       //如果node == null，不能线索化
        if(node == null){
            return;
        }

        //第一步：先线索化左子树
        threadedNodes(node.getLeft());

        //第二步：线索化当前结点(这一步有点难度)

        //这里我们前驱结点和后继结点要分开处理，因为我们这个中序遍历是线性遍历
        //你不可能在处于一个结点的时候去同时的处理前驱结点和后继结点，我们在结
        //点类中去写pre这个属性也是这个原因，我们是遍历到下一个结点的时候，再
        //处理当前结点的后继结点，这个处理后继结点的思想其实跟处理前驱结点的差
        //不多，前提都是我们要知道前驱结点，我们处理前驱结点的时候，是因为我们
        //已经知道前驱结点了，但是当我们处理后继结点的时候是因为我们不知道我们
        //的后继结点在哪里，所以只能继续遍历到下一个结点，在下一个结点的时候在
        //把我们需要处理的结点当做当前结点的前驱结点进行处理。

        //第二步的第一小步：处理当前结点的前驱结点
        //如果这个node的左子节点为空那么就将其左子节点线索化
        if(node.getLeft() == null){
            //让当前结点的做指针指向前驱结点
            node.setLeft(pre);
            //修改当前结点的左指针的类型，指向前驱结点
            node.setLeftType(1);
        }

        //第二步的第二小步：处理后继结点
        if(pre != null && pre.getRight() == null){
            //让前驱结点的右指针指向当前结点
            pre.setRight(node);
            //修改前驱结点的右指针类型
            pre.setRightType(1);
        }

        //每处理完一个结点过后，让当前结点是下一个结点的前驱结点
        pre = node;

        //第三步：线索化右子树
        threadedNodes(node.getRight());

    }
}

//节点类
class HeroNode {
    private int no;
    private String name;
    private HeroNode left;
    private HeroNode right;

    //说明
    //1.如果leftType == 0表示指向的左子树，如果是1则表示指向的前驱结点
    //2.如果rightType == 0表示指向的右子树，如果是1则表示指向的后驱结点
    private int leftType;
    private int rightType;

    public int getLeftType() {
        return leftType;
    }

    public void setLeftType(int leftType) {
        this.leftType = leftType;
    }

    public HeroNode(int no, String name) {
        this.no = no;
        this.name = name;
    }

    public int getRightType() {
        return rightType;
    }

    public void setRightType(int rightType) {
        this.rightType = rightType;
    }

    public HeroNode() {
        this.no = no;
        this.name = name;
    }

    public int getNo() {
        return no;
    }

    public void setNo(int no) {
        this.no = no;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public HeroNode getLeft() {
        return left;
    }

    public void setLeft(HeroNode left) {
        this.left = left;
    }

    public HeroNode getRight() {
        return right;
    }

    public void setRight(HeroNode right) {
        this.right = right;
    }

    //toString 方法不写left 和 right属性 写了有可能会递归调用
    @Override
    public String toString() {
        return "HeroNode{" +
                "no=" + no +
                ", name='" + name + '\'' +
                '}';
    }
}
