tf好朋友之matplotlib的使用——secondary axis次坐标轴的使用

坐标轴可以不止一边噢，除了左边还可以有右边！

次坐标轴显示的常用函数

plt.subplots()

plt.subplots()是一个函数，返回一个包含figure和axes对象的元组。
因此，使用fig,ax = plt.subplots()将元组分解为fig和ax两个变量。

plt.subplots(
	nrows=1,
	ncols=1,
	sharex=False,
	sharey=False,
	squeeze=True,
    subplot_kw=None,
    gridspec_kw=None,
    **fig_kw)

其中常用参数为：
nrows，ncols：代表子图的行列数。
sharex, sharey：

• 设置为 True 或者 ‘all’ 时，所有子图共享坐标轴
• 设置为 False or ‘none’ 时，所有子图的坐标轴独立
• 设置为 ‘row’ 时，每一行的子图会共享坐标轴
• 设置为 ‘col’ 时，每一列的子图会共享坐标轴

https://matplotlib.org/api/_as_gen/matplotlib.pyplot.subplots.html
具体使用方式可以参考
下面两种表达方式具有同样的效果：

fig = plt.figure()
ax1 = fig.add_subplot(111)

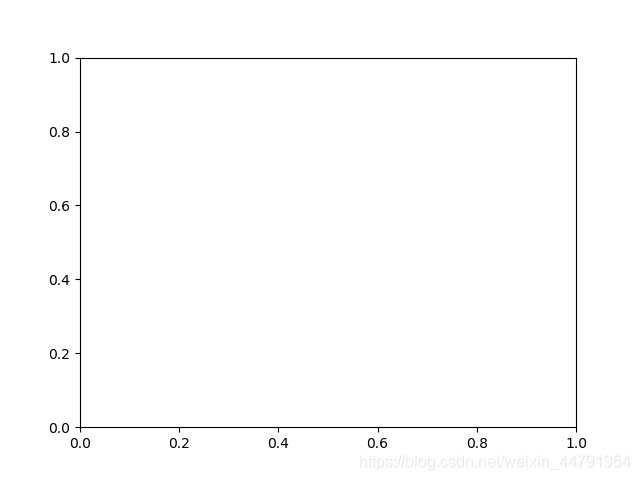

fig,ax1 = plt.subplots()

作用相当于添加一幅图像，并在其中添加一个坐标轴。

ax1.twinx()

用于将ax1的x轴镜像对称。

fig,ax1 = plt.subplots()

# 画出ax1的x轴对称镜像
ax2 = ax1.twinx()

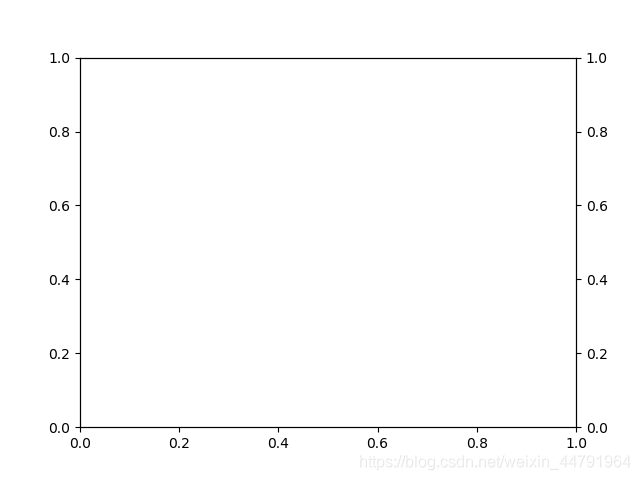

效果为：

应用示例

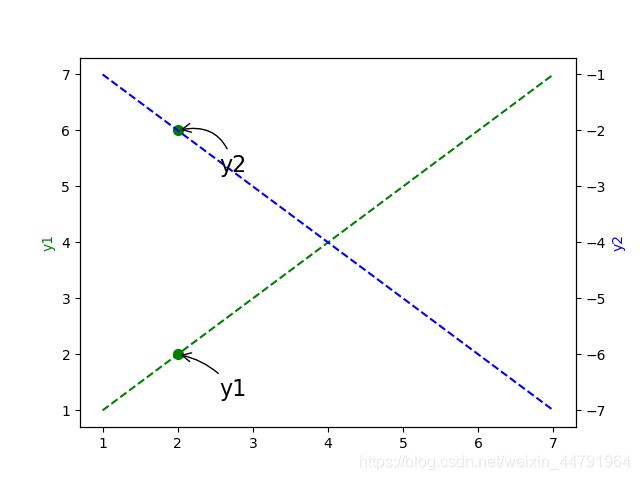

最终将实现如下效果：

实现代码为：

import numpy as np
import matplotlib.pyplot as plt

x = [1,2,3,4,5,6,7]
y1 = [1,2,3,4,5,6,7]
y2 = [-1,-2,-3,-4,-5,-6,-7]

fig,ax1 = plt.subplots()

# 画出ax1的x轴对称镜像
ax2 = ax1.twinx()

ax1.plot(x,y1,'g--')
ax2.plot(x,y2,'b--')

ax1.set_ylabel("y1",color = 'g')
ax2.set_ylabel("y2",color = 'b')

# 标记1
x0 = x[1]
y0 = y1[1]
ax1.scatter(x0,y0,s = 50,color = 'green')
ax1.annotate('y1',xy=(x0,y0),xycoords='data',xytext = (+30,-30),textcoords = 'offset points',
    fontsize = 16,arrowprops=dict(arrowstyle = '->',connectionstyle = 'arc3,rad=0.2'))

# 标记2
x0 = x[1]
y0 = y2[1]
ax2.scatter(x0,y0,s = 50,color = 'green')
ax2.annotate('y2',xy=(x0,y0),xycoords='data',xytext = (+30,-30),textcoords = 'offset points',
    fontsize = 16,arrowprops=dict(arrowstyle = '->',connectionstyle = 'arc3,rad=0.5'))
plt.show()
